IMPORTANTE: Antes de continuar, haga clic aquí y consulte el artículo Gestión de Registro Promob y Plugin Configure, para una mejor comprensión de la funcionalidad.
El Perfil de LED permite añadir un perfil de iluminación a los muebles, con definición de tamaño, color y posicionamiento.
Este perfil puede ser insertado en ítems de modulación, laterales, bases, divisores y también en paneles sueltos, componiendo el proyecto según la necesidad.
Además de la representación en el proyecto, el Perfil de LED participa en la documentación técnica, siendo considerado en la generación de ranuras, presupuesto e informes.
Consulte a continuación los detalles de esta funcionalidad.
Inserción en el Ambiente

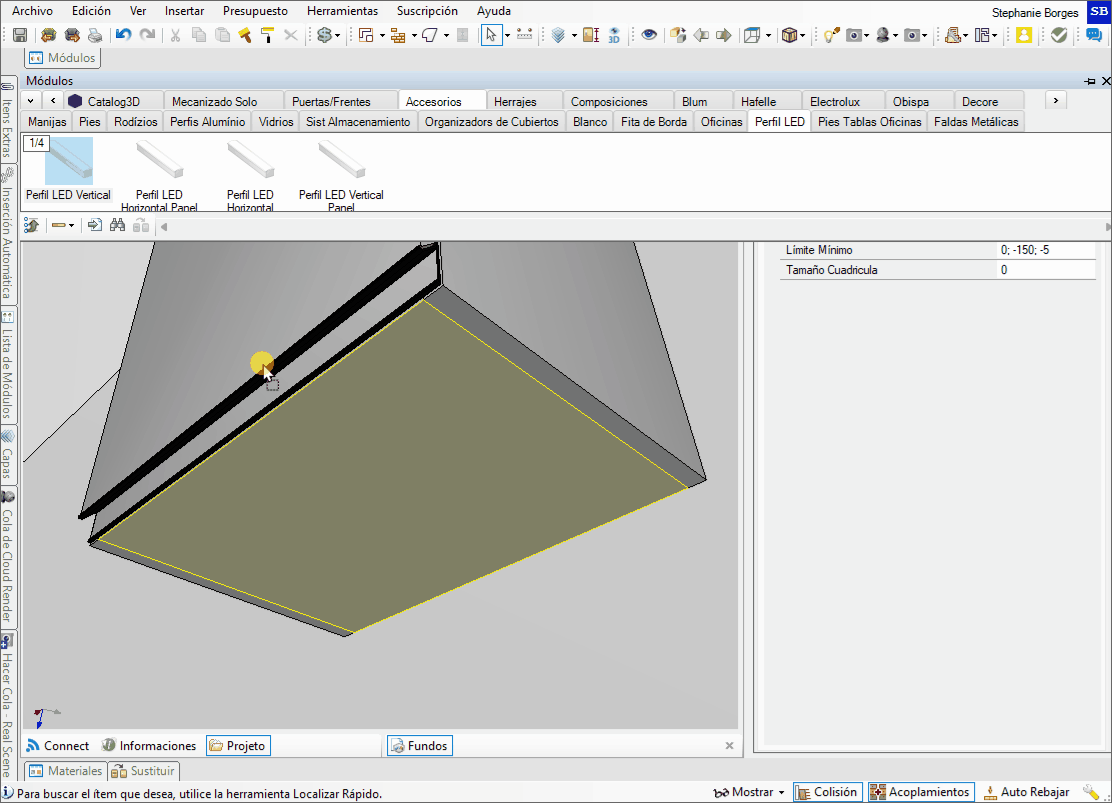

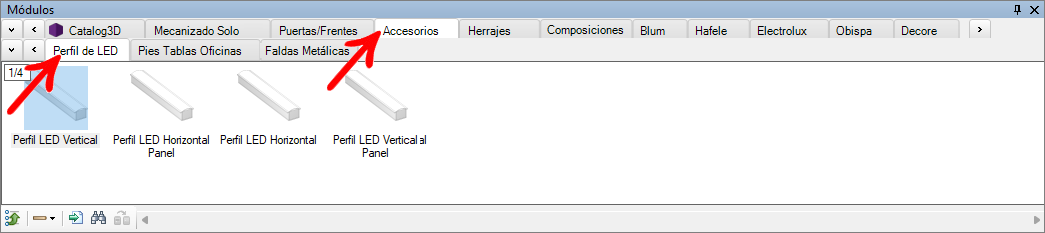

1. Con un módulo insertado en el ambiente, acceda a la pestaña Accesorios - Perfil de LED.

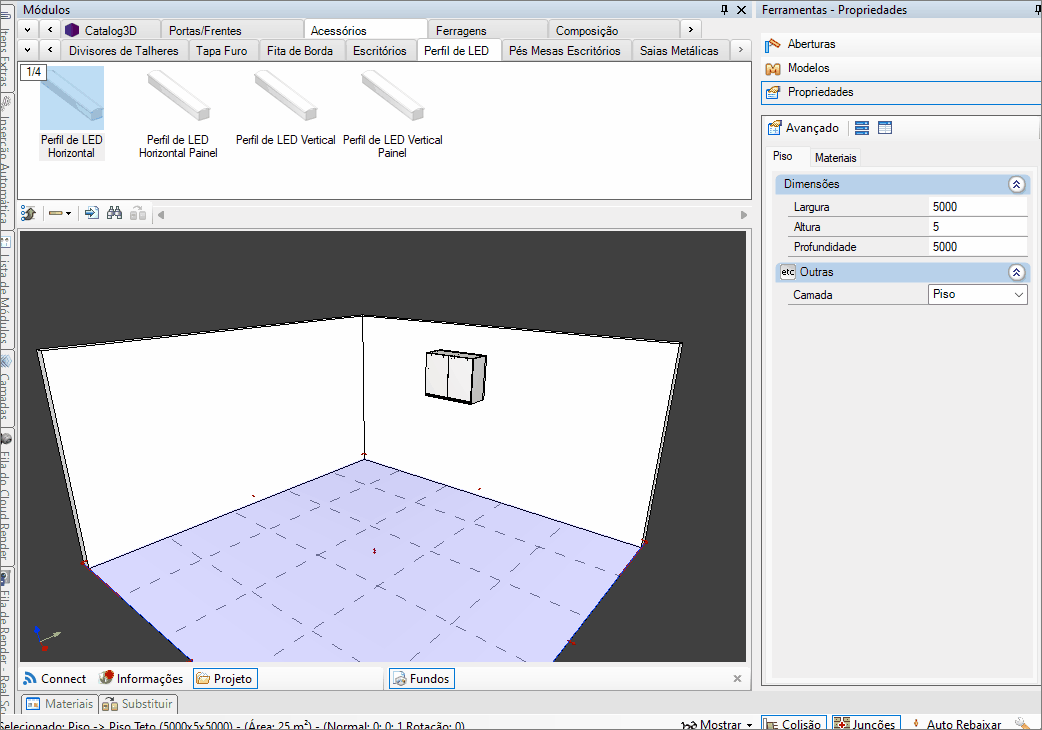

2. Presione la tecla Ctrl y arrastre el perfil hasta la cara de la pieza.
3. El perfil calcula y se ajusta al tamaño de la pieza.
4. Si es necesario, redimensione el perfil manualmente a través de las flechas, o en la pestaña de Propiedades, en el lateral izquierdo.
5. Mueva el perfil en la pieza en la posición deseada.
IMPORTANTE: El Perfil de Led se ajusta al tamaño de la pieza solo en ítems de forma regular que formen parte de la composición de un módulo. De lo contrario, es necesario realizar el ajuste manual de la posición, rotación y dimensión en la pestaña Propiedades y Movimiento.
- Son ítems irregulares: bases y tapas con recorte de esquina en L, columnas y elementos sueltos de la línea de Composiciones y Paneles.
Configurador de Dimensiones
A través del Configurador de Dimensiones, es posible definir el tamaño del perfil y el tamaño de las holguras de ranura del perfil.
Para las holguras de la ranura, el cambio solo es visible en el dibujo técnico y no es posible identificarlo en el ambiente 3D.
Presupuesto

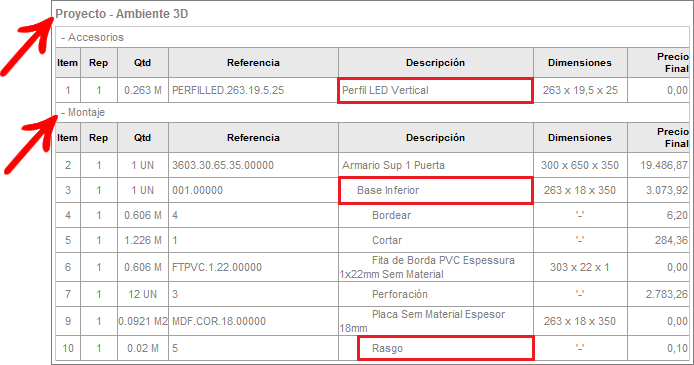

Al generar el presupuesto del Perfil de Led, este se muestra en la lista de Accesorios, y la operación de ranura generada por él se muestra como una operación en la pieza en la que fue aplicado, por lo tanto, debajo de la pieza.
Renderización

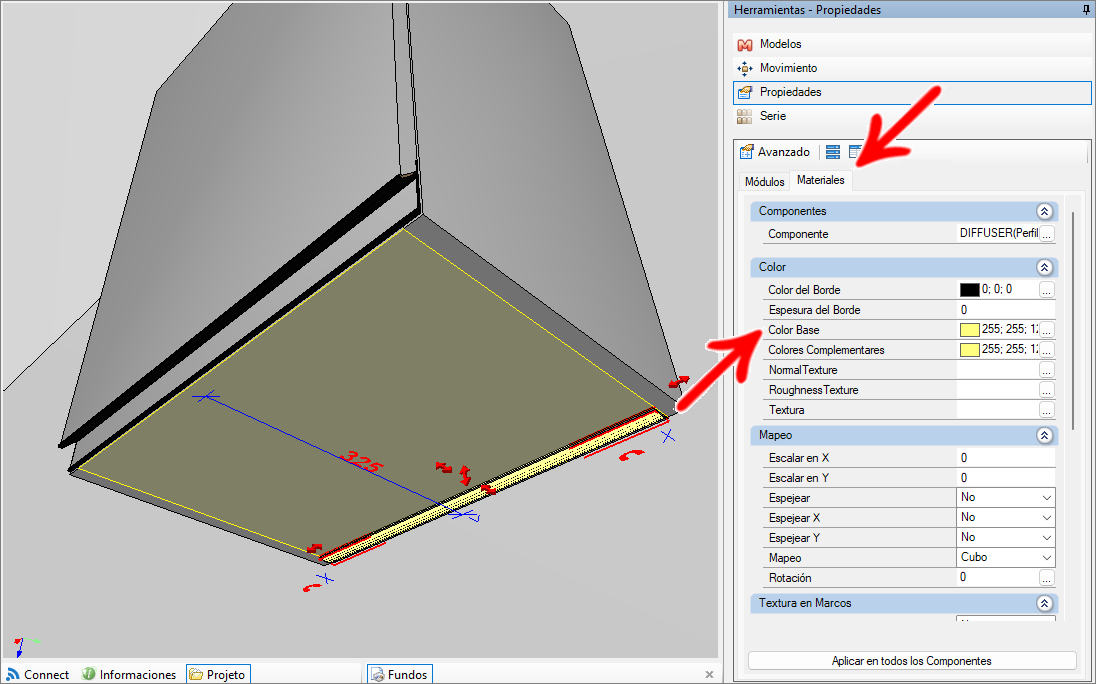

Por defecto, el Perfil de Led recibe luz emisiva para renderización. Es posible cambiar la coloración de la luz en la pestaña Propiedades - Materiales, además de aplicar diferentes tipos de luz emisiva en la pestaña de MCodes.
