Disponible a partir de la versión Constructor 1.60.34.0, la funcionalidad de Posicionamiento automático de etiqueta completa permite generar etiquetas en formato de imagen (bitmap) basadas en las dimensiones reales de la etiqueta. Esta configuración es utilizada por plugins de máquinas CNC con función de etiquetado automático, para garantizar el mejor posicionamiento de la etiqueta en la pieza, evitando superposición con operaciones de mecanizado.
Máquinas compatibles
Esta funcionalidad se aplica a las siguientes máquinas:
- Alca AL2030F ATC Weihong Nesting
- ETools Pro Max Syntech 60CA Router
- KDT KN 2409NL LNC Router
- Madetech RCA 2030 ATC Syntec Nesting
- Alca AL2030F ATC Syntec Nesting
- Mach Commander NC Studio Router
- Starkend CN9-1828F Syntec Nesting
- Alca AL1928F ATC Weihong Nesting
- WDMAX DN-2609DL LNC Nesting
- Excitech E4-2128D OSAI Nesting
- Bkrick CR 2130 ATC Syntec Nesting
- Raizen Vision Plus Syntec Router
- CVL Syntec Router
Para acceder siga los procedimientos a continuación:
Configurar la etiqueta completa

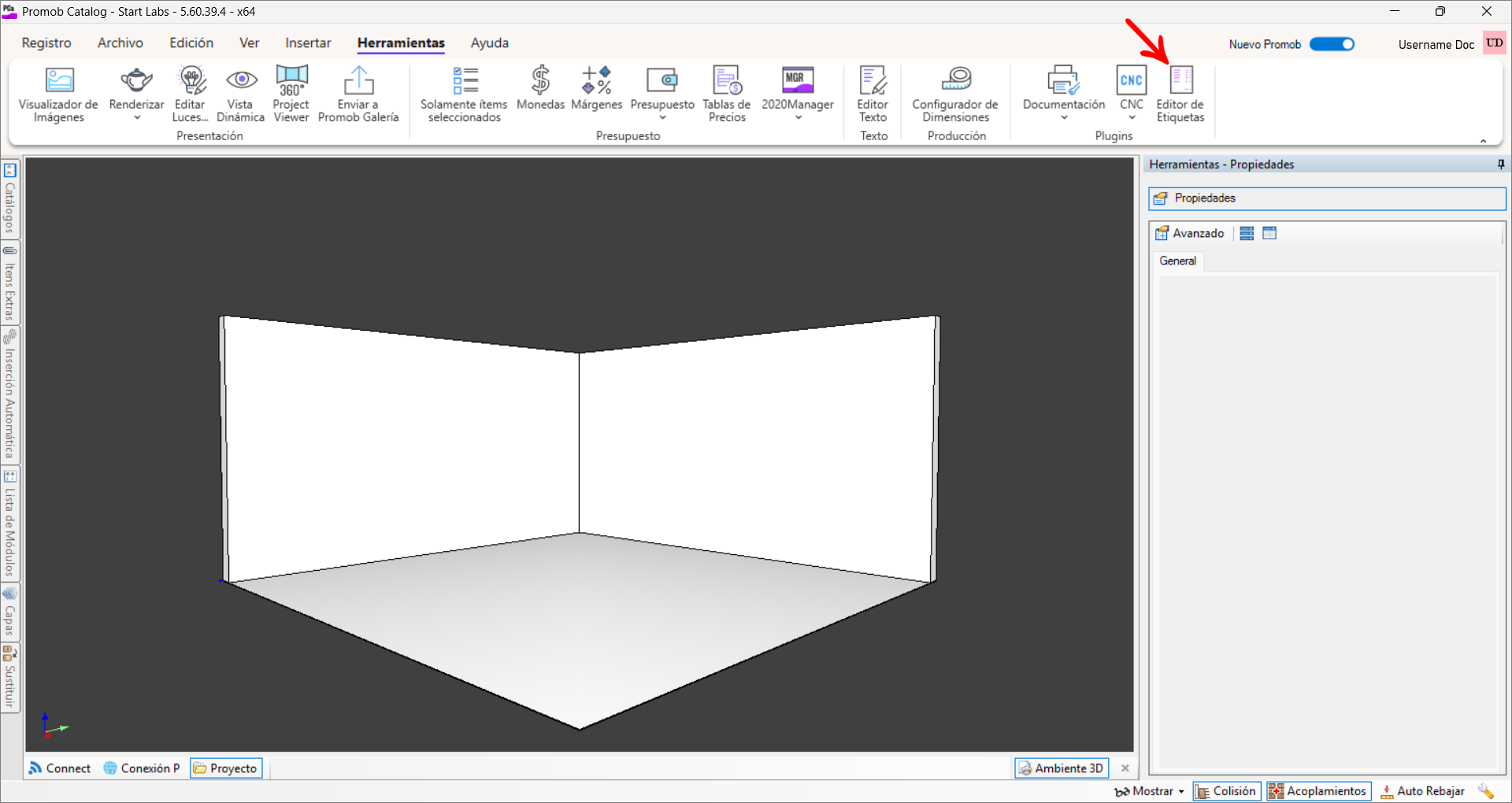

1. Acceda al menú Editor de etiquetas - Etiqueta completa.

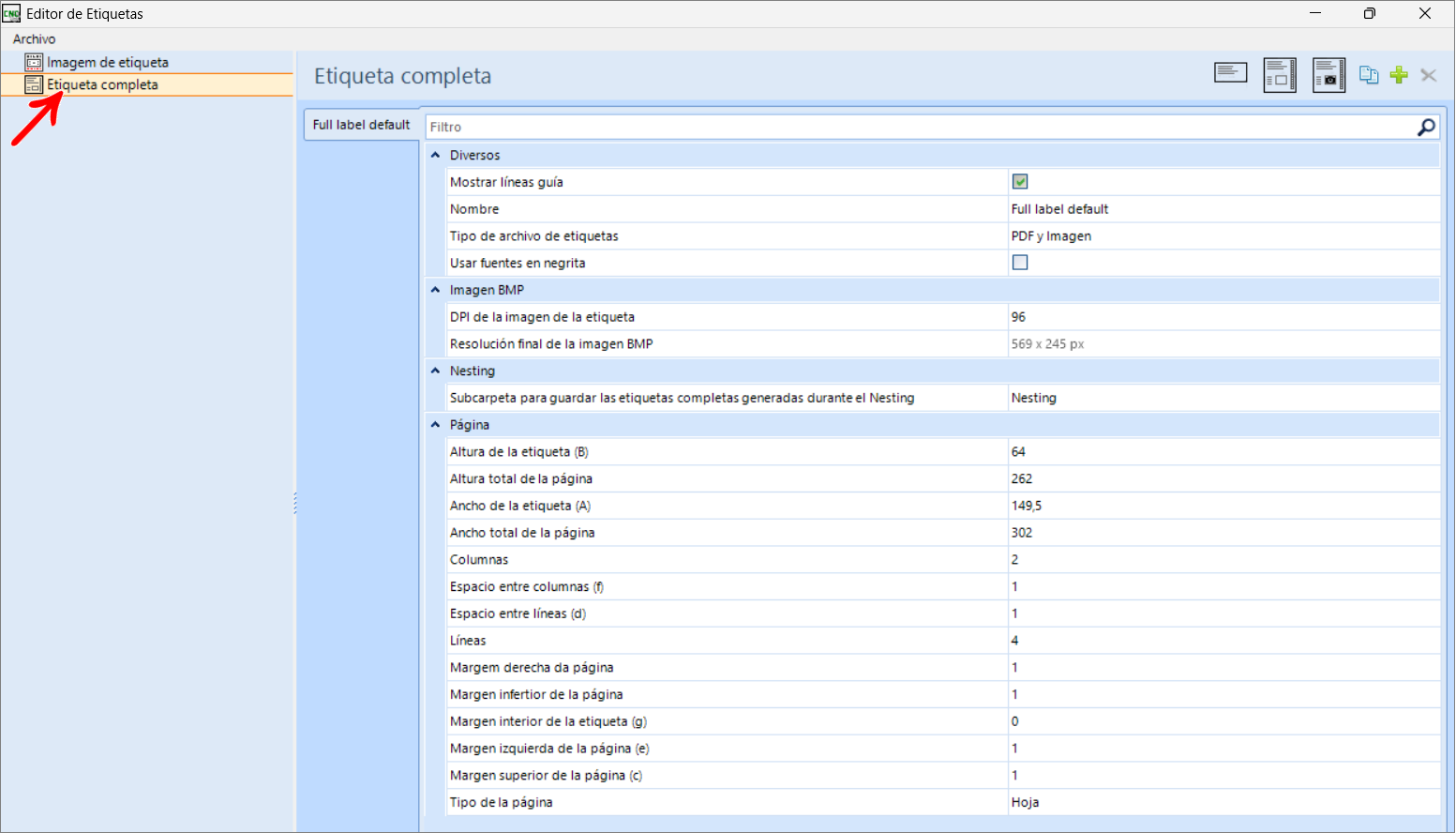

2. Acceda a las Configuraciones de Etiqueta completa.

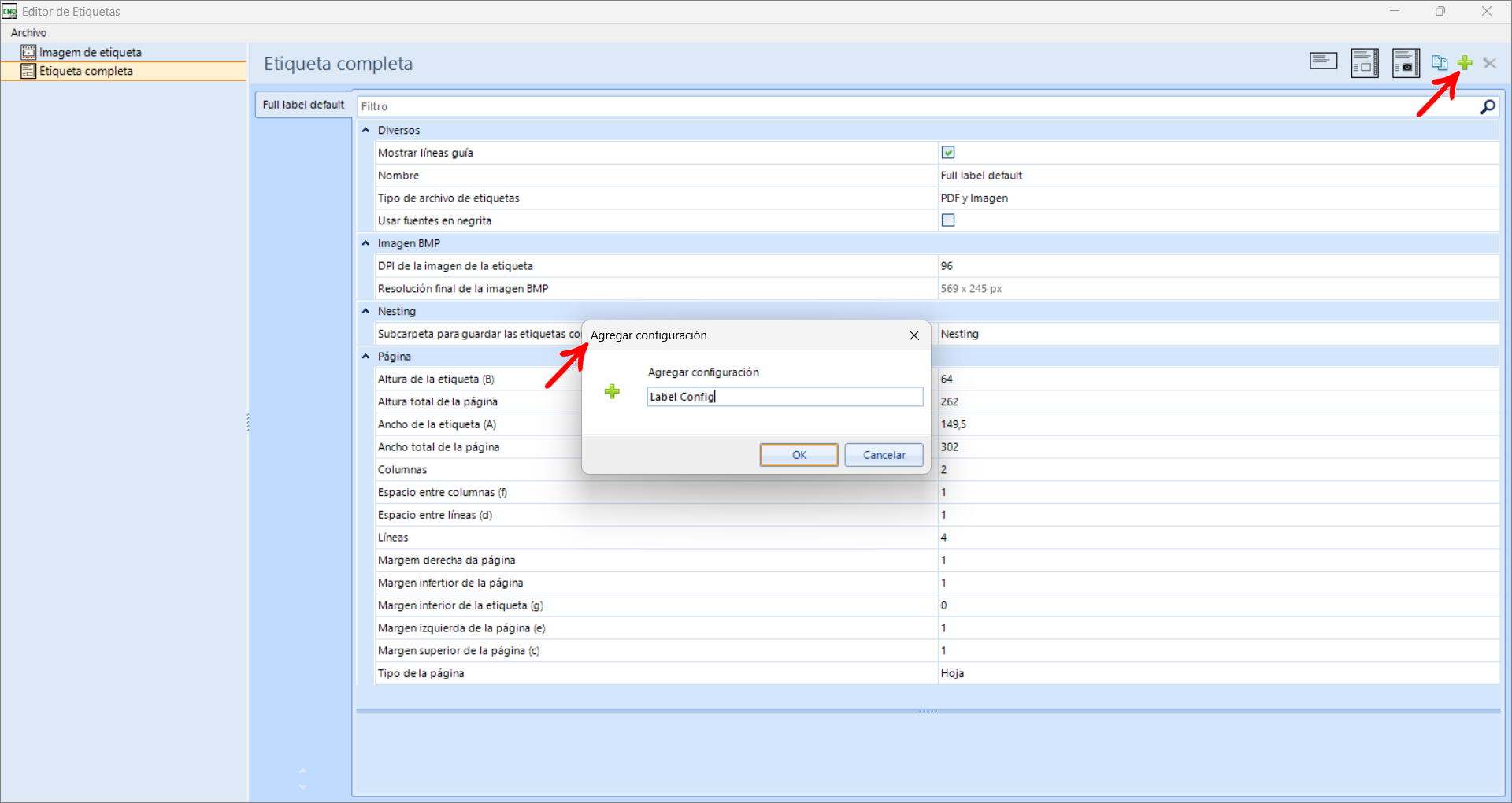

3. Agregue una nueva configuración.

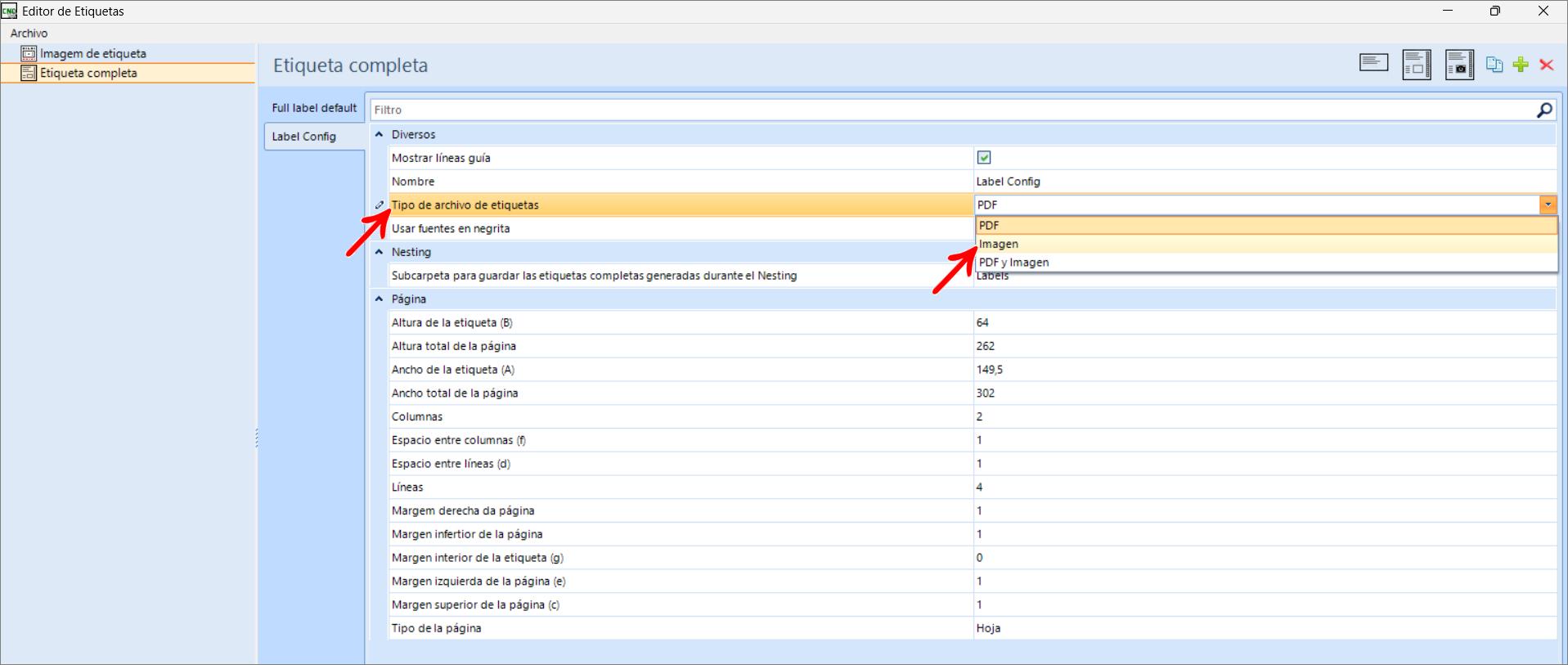

4. En el campo Tipo de archivo de etiquetas, seleccione Imagen.

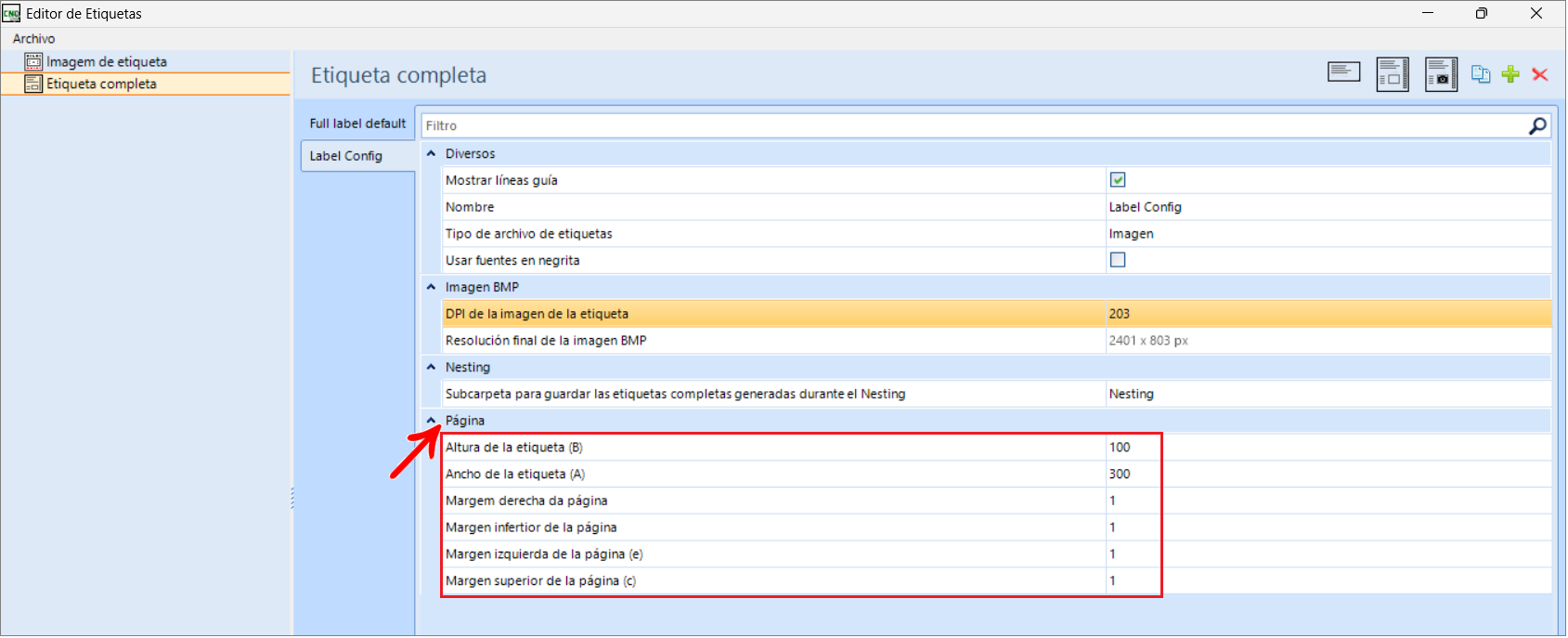

5. Complete los campos:
- Altura de la etiqueta
- Ancho de la etiqueta
- Márgenes
IMPORTANTE: Utilice los valores reales de la etiqueta para garantizar el posicionamiento correcto en las piezas.
6. Configure el diseño de la etiqueta. Para ello, acceda a Builder - Edición de la etiqueta completa.

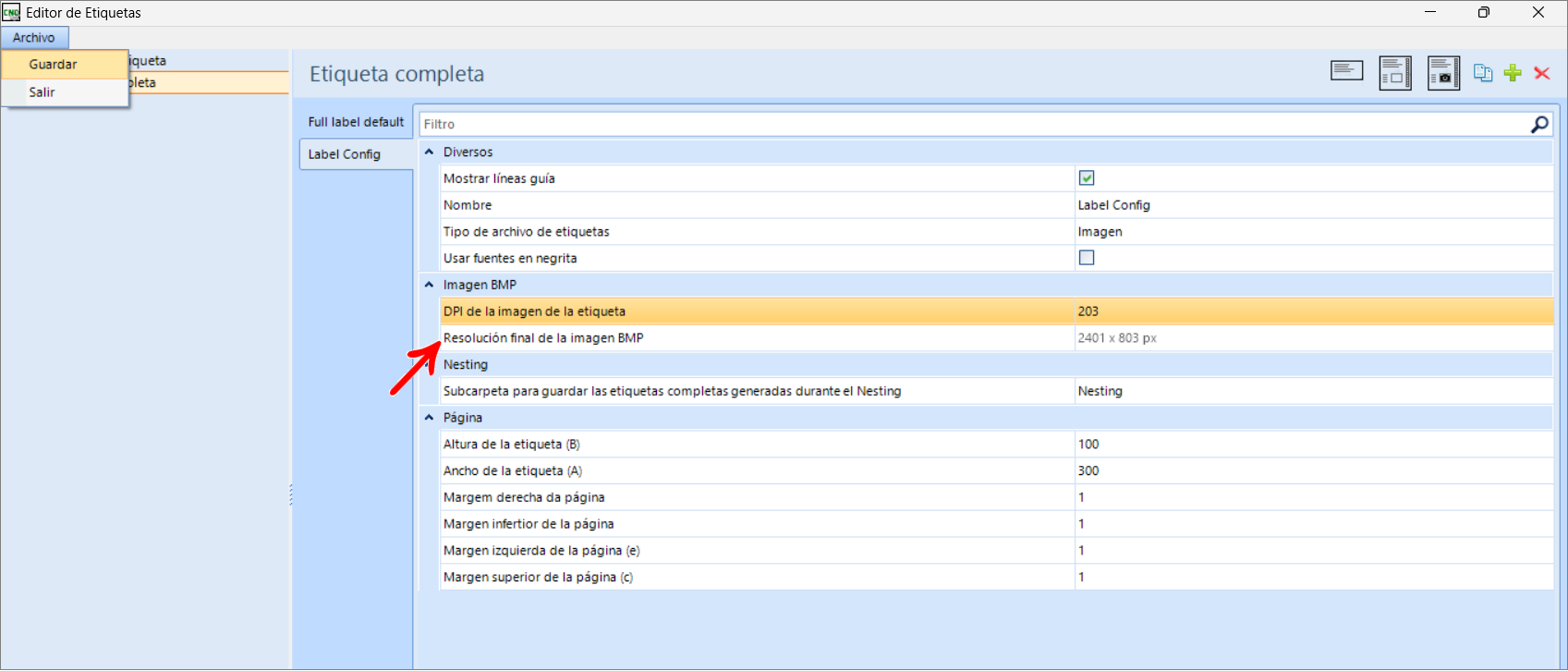

7. En el campo DPI de la Imagen de la etiqueta, defina el valor necesario para la impresión.
IMPORTANTE: El valor mínimo permitido es 96 DPI.
8. Verifique el campo Resolución final de la imagen BMP.
OBSERVACIONES: Este campo sirve solo como visualización. La resolución final se define a partir de los campos de DPI, altura, ancho y márgenes.

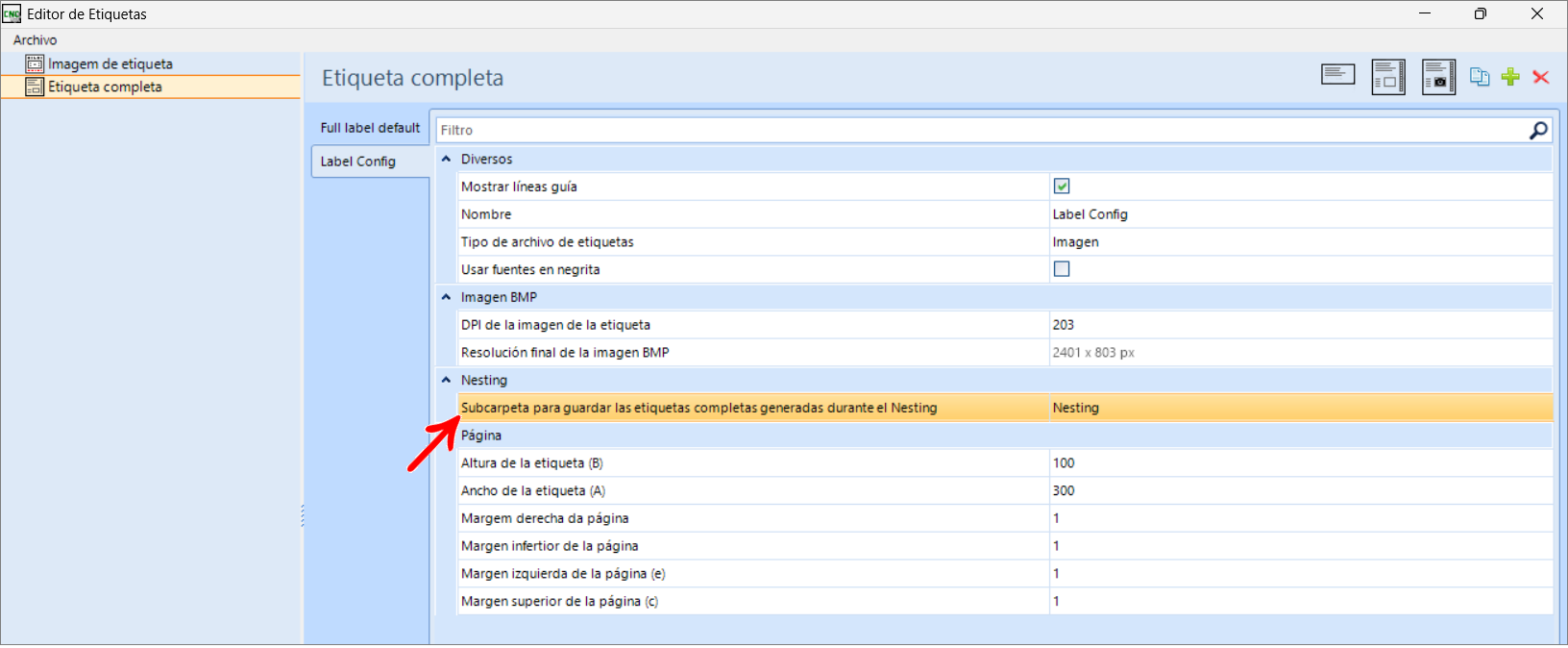

9. En el campo Subcarpeta para guardar las etiquetas completas generadas durante el Nesting, ingrese Nesting.
IMPORTANTE: Esta configuración se aplica solo a las máquinas listadas arriba que utilizan etiquetado automático.

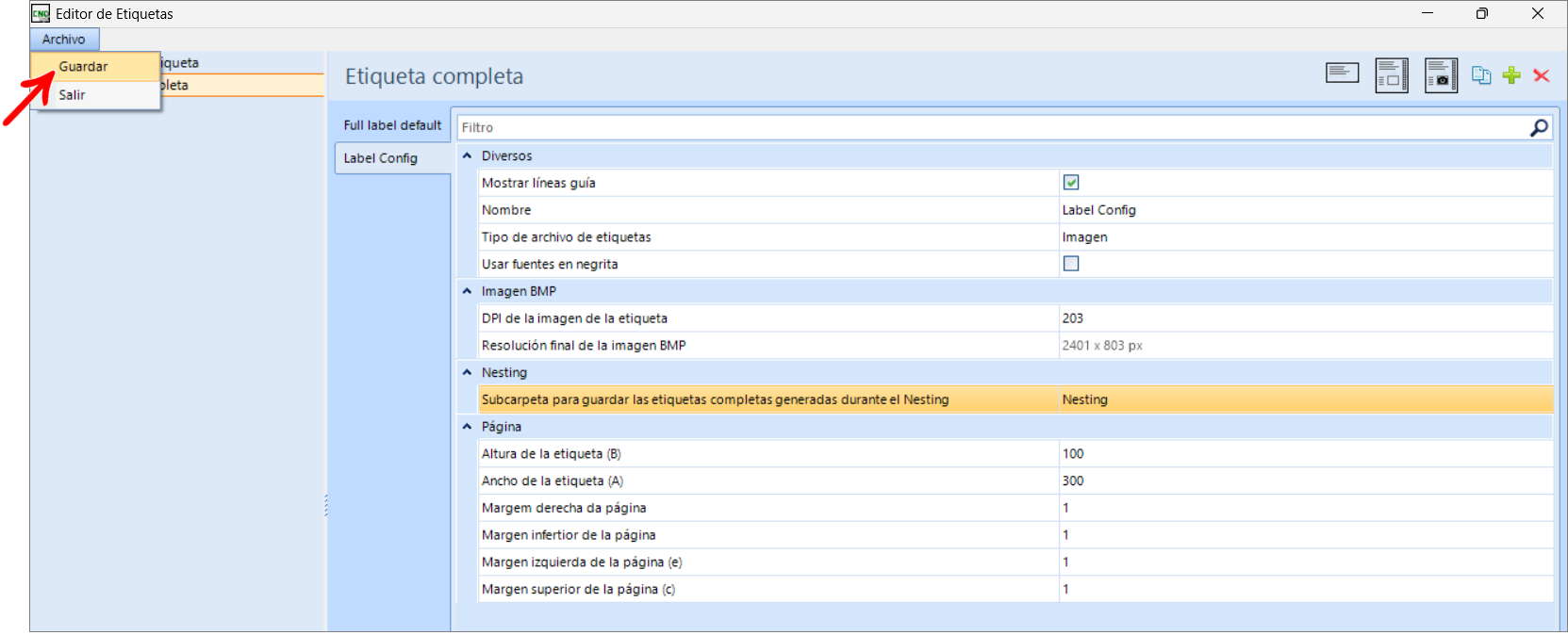

10. Guarde la configuración y cierre el editor.

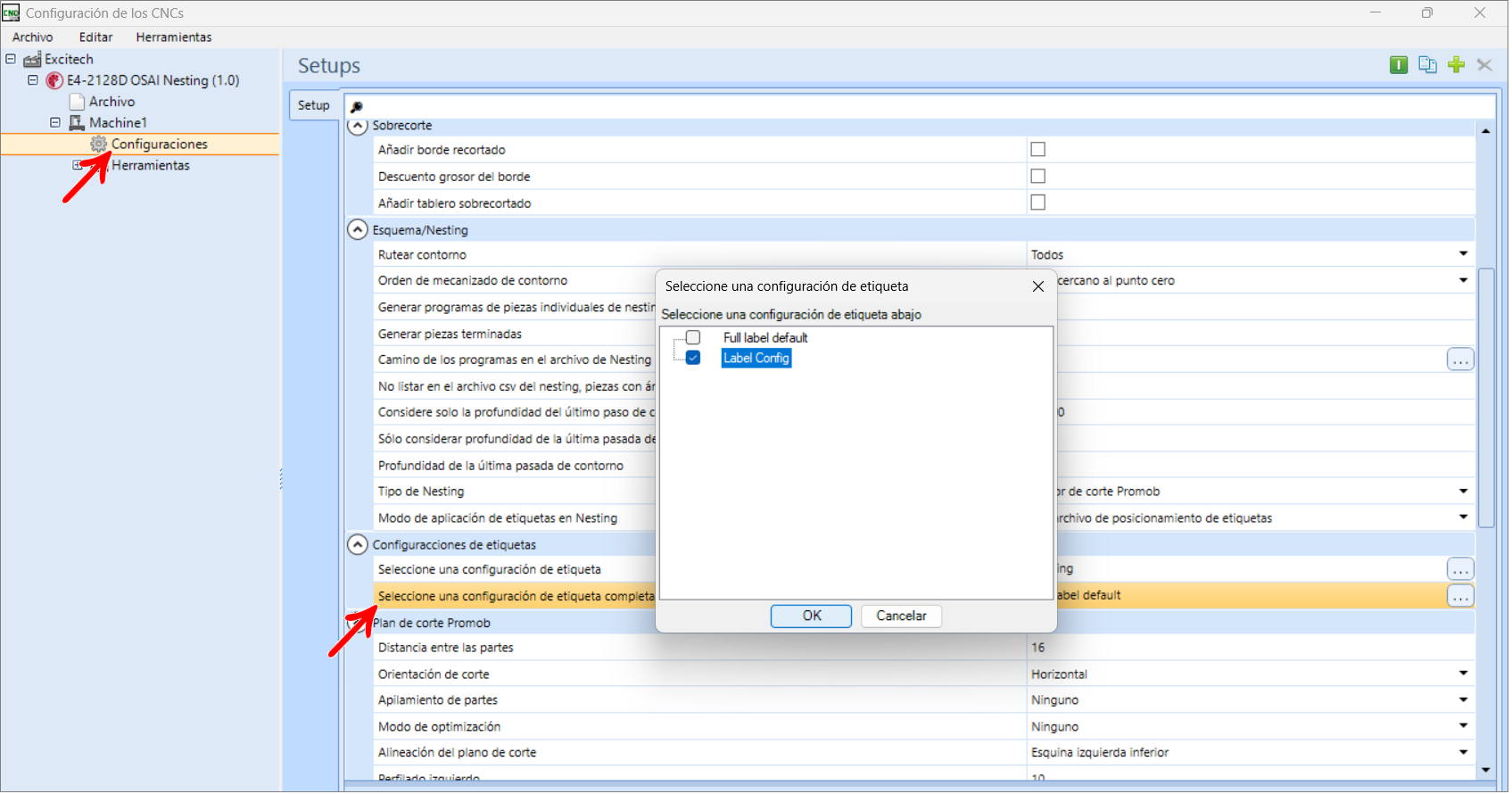

Vincular la configuración en el setup del CNC

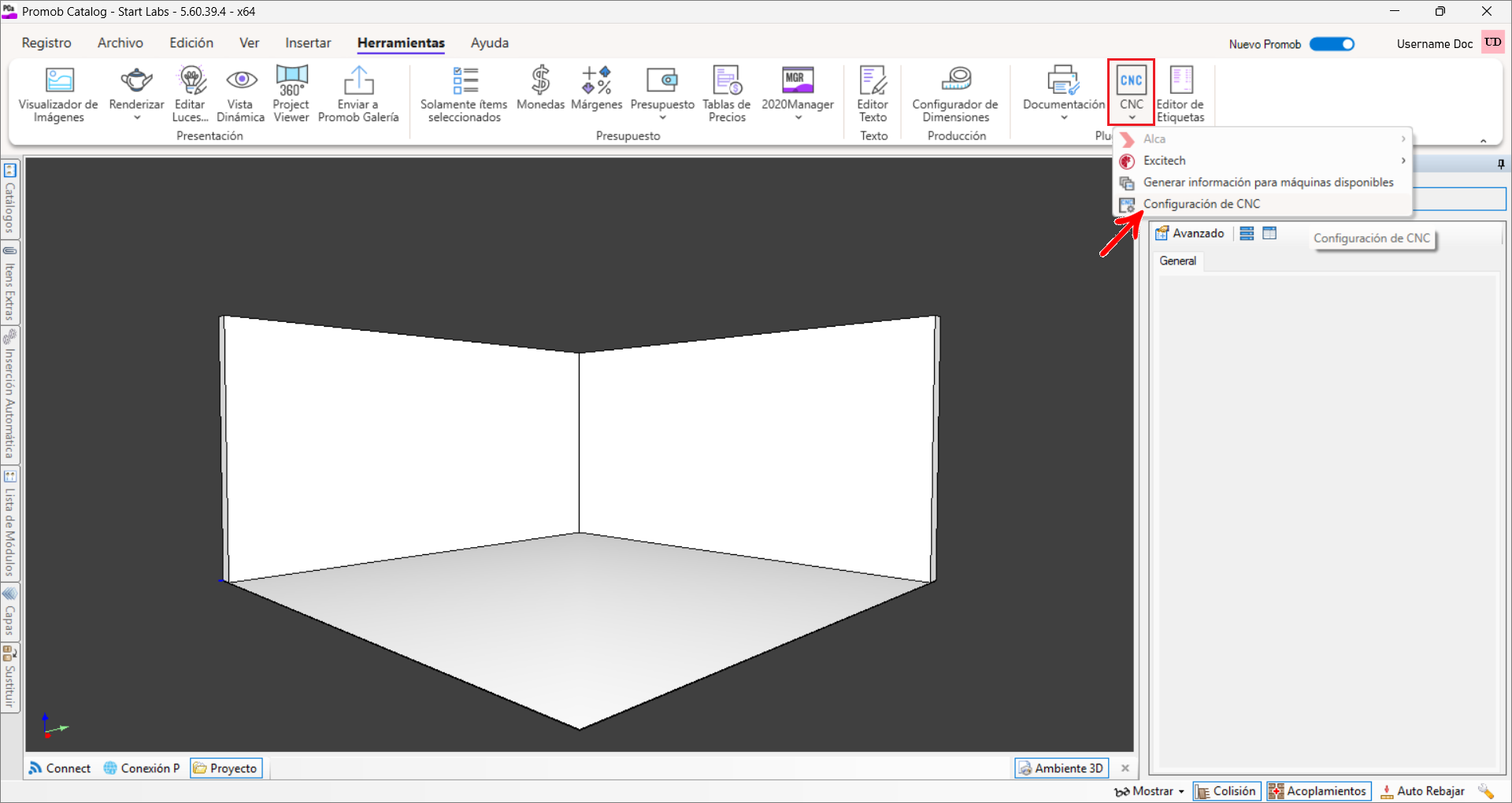

1. Abra la Configuración de CNC.
2. Localice las Configuraciones de la máquina deseada.
3. En el campo Seleccione una configuración de etiqueta completa, vincule la configuración creada anteriormente.
4. Guarde la configuración. A partir de este momento, el sistema posiciona automáticamente las etiquetas en las piezas, evitando superposición con las operaciones.
