A partir de la versión 1.60.33.0, se añadió al Constructor el parámetro Offset para operaciones aplicadas a componentes de aluminio.
Esta funcionalidad se utiliza exclusivamente en la generación del programa para el Insight CNC, y permite recalcular la profundidad de las operaciones de acuerdo con el valor ingresado en el campo Offset. Para más información sobre Insight CNC, haga clic aquí.
Cómo funciona el Offset:
El parámetro Offset altera el valor de la coordenada de la operación (Z, X o Y), dependiendo de la cara de la pieza donde se aplica.
En el ejemplo a continuación, como la operación se aplicó en la cara F1 (superior), la coordenada modificada es Z:
- Valor original de la coordenada Z de la operación: Z
- Valor configurado en Offset: X
- Fórmula aplicada: Z final = Z + Offset
Si la operación se aplica en otras caras (por ejemplo, laterales o inferiores), el parámetro Offset modificará la coordenada correspondiente (X o Y, según la orientación de la cara), y no necesariamente el Z.
Este ajuste es fundamental cuando hay variaciones en el grosor o en el posicionamiento de la pieza de aluminio.
Requisitos previos:
Para que la funcionalidad funcione correctamente, es necesario:
1. Registro del atributo ALUMINIUM_COMPONENT con tipo definido como Perfil.
Para más información sobre el registro y configuraciones de un atributo, consulte los artículos a continuación:
Cómo configurar el Offset

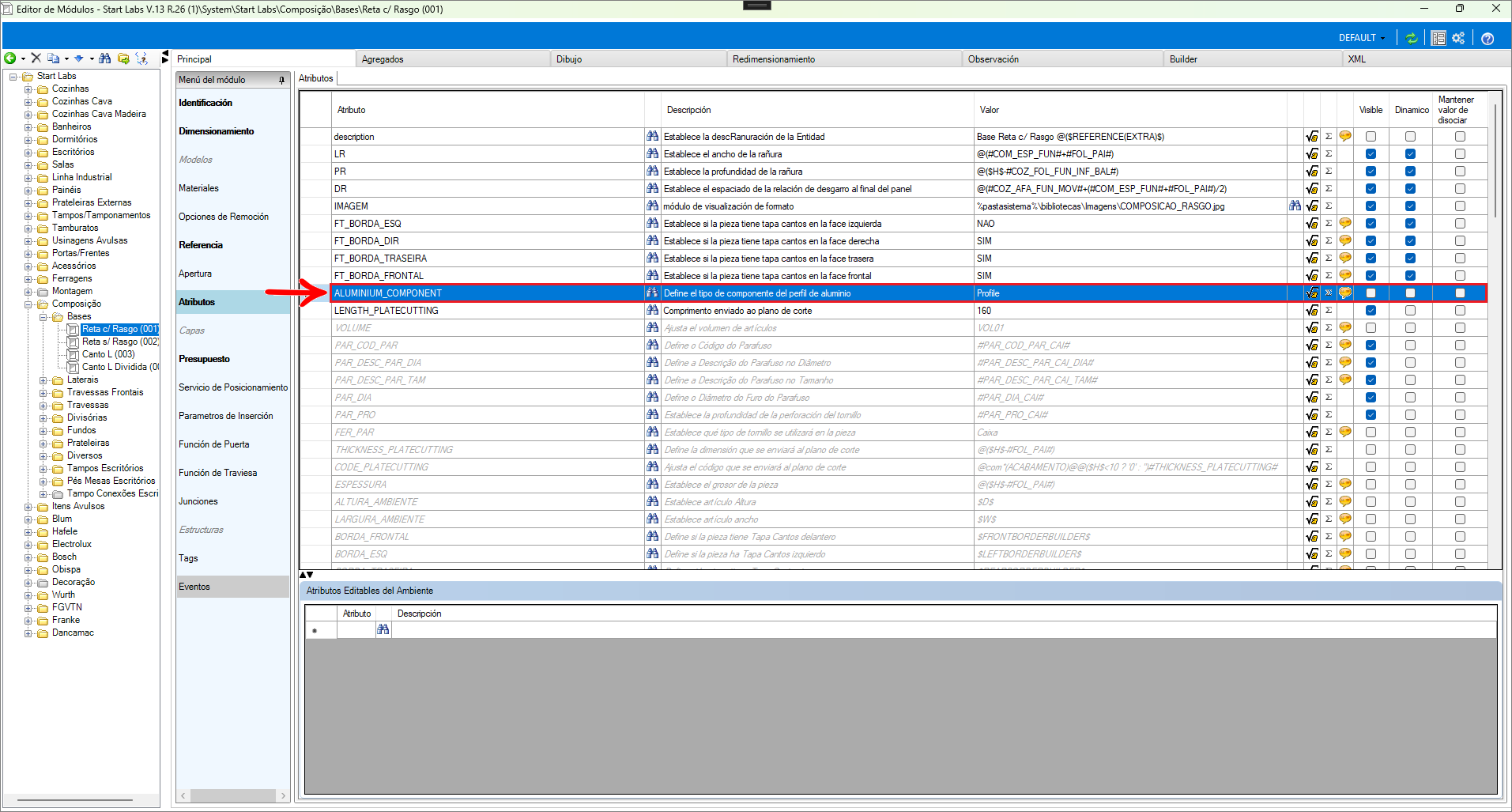

1. Registre una pieza con el atributo ALUMINIUM_COMPONENT. Para saber cómo acceder a la pantalla de registro de módulos, consulte: Catalog - Pantallas de registro de módulos
2. Acceda a la pestaña Constructor.
3. Agregue una operación, como:
4. El campo Offset estará visible en el panel de la operación.
- Ingrese un valor fijo, una fórmula, o utilice un atributo según necesidad.
Ejemplo Práctico
1. Se configuraron dos agujeros sobre la misma pieza:
- Agujero 1: Offset = 15
- Agujero 2: Offset = 0 (sin alteración)

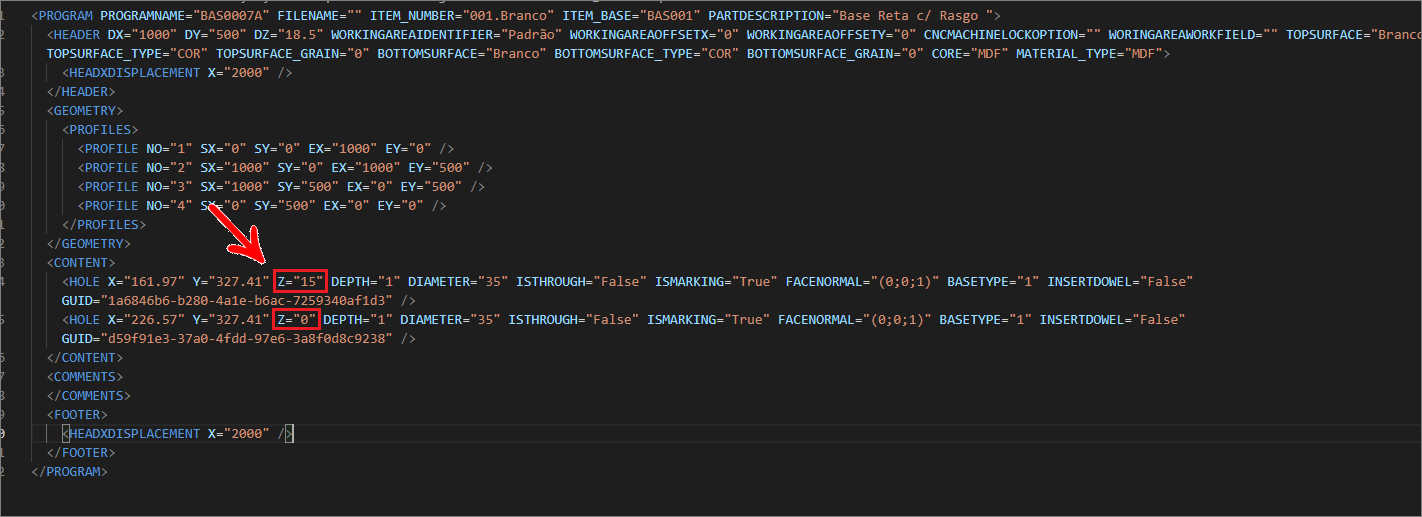

2. Después de generar el programa, el valor de Z en los dos agujeros será diferente, reflejando la aplicación del Offset.
IMPORTANTE: El comportamiento se repite para todas las operaciones configuradas con el parámetro Offset.
