En este tipo de revestimiento, se puede aplicar en regiones específicas como en franjas, paredes enteras, o en formatos diferenciados.
Las opciones disponibles para insertar el revestimiento son:
Opción 01

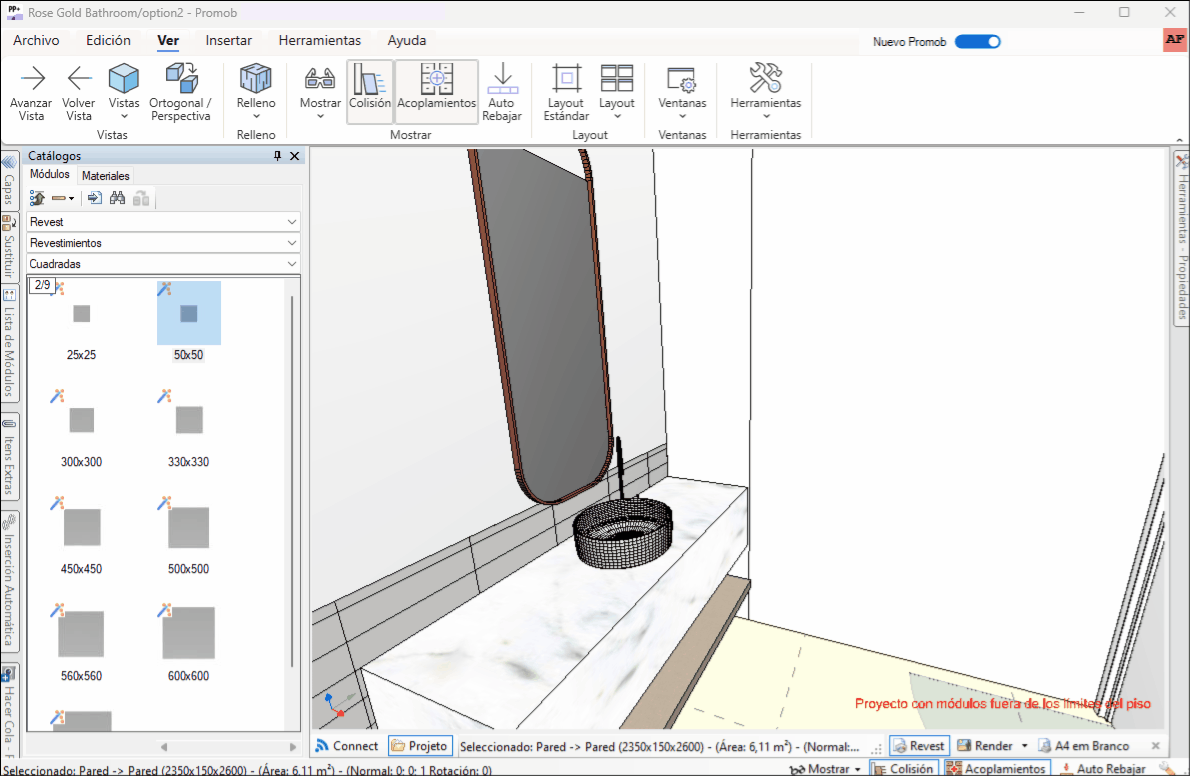

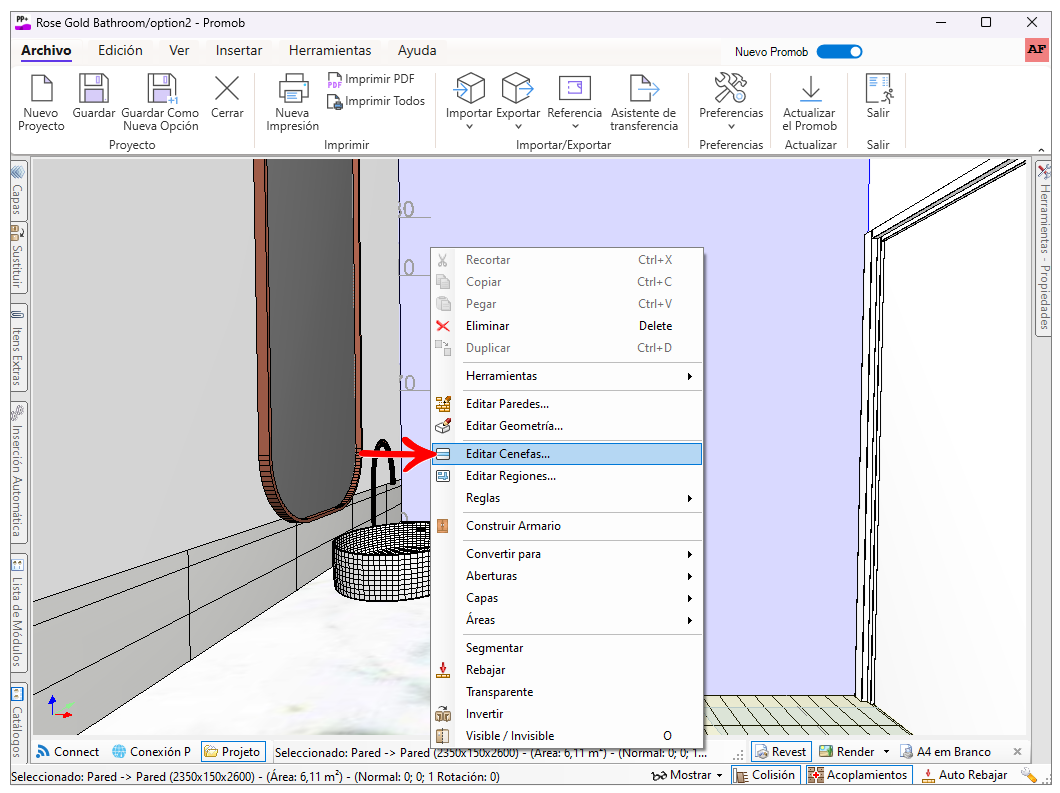

1. Haz clic con el botón derecho del mouse sobre la región de la pared donde deseas aplicar el revestimiento, y selecciona la opción Editar Cenefas.
2. Elige la dirección de la franja vertical u horizontal e insérta en la región deseada.

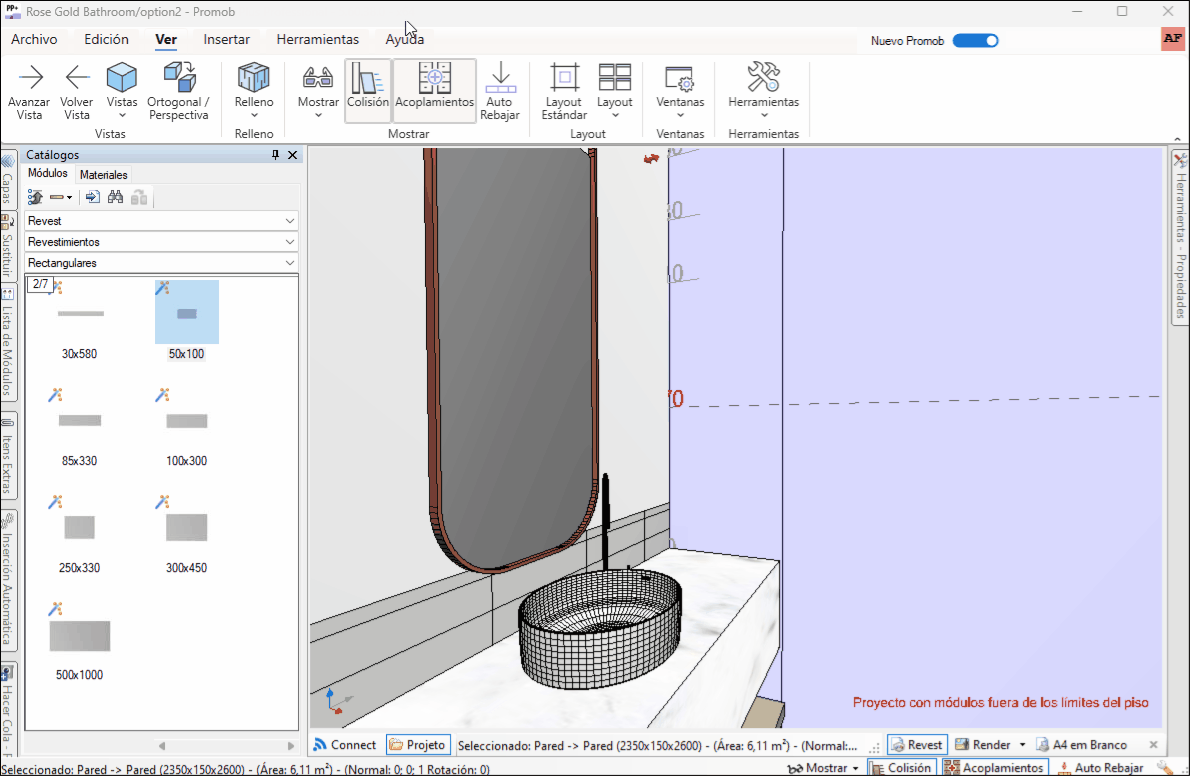

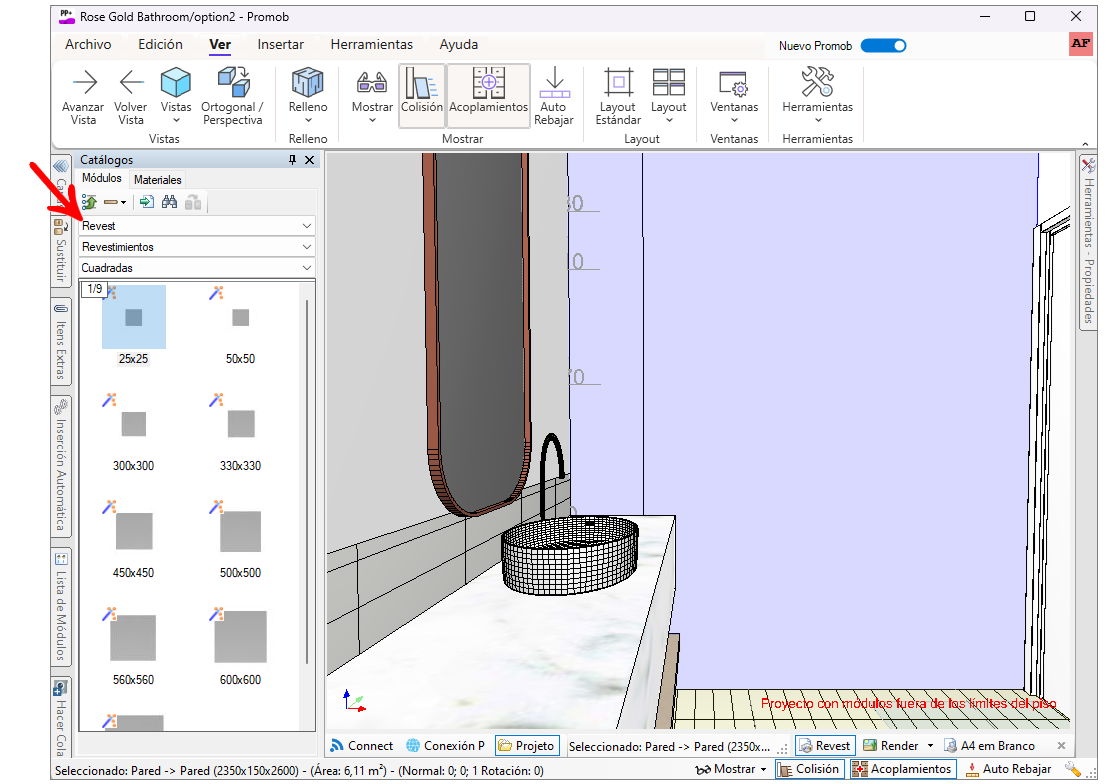

3. En Catálogo, accede a Revest- Revestimientos, localiza la pieza con la dimensión deseada.
4. Selecciona el revestimiento y arrástralo hacia la región donde deseas aplicar. Selecciona la opción Fondo, y se abre el editor de fondo, haz los ajustes necesarios y haz clic en OK.
Opción 02

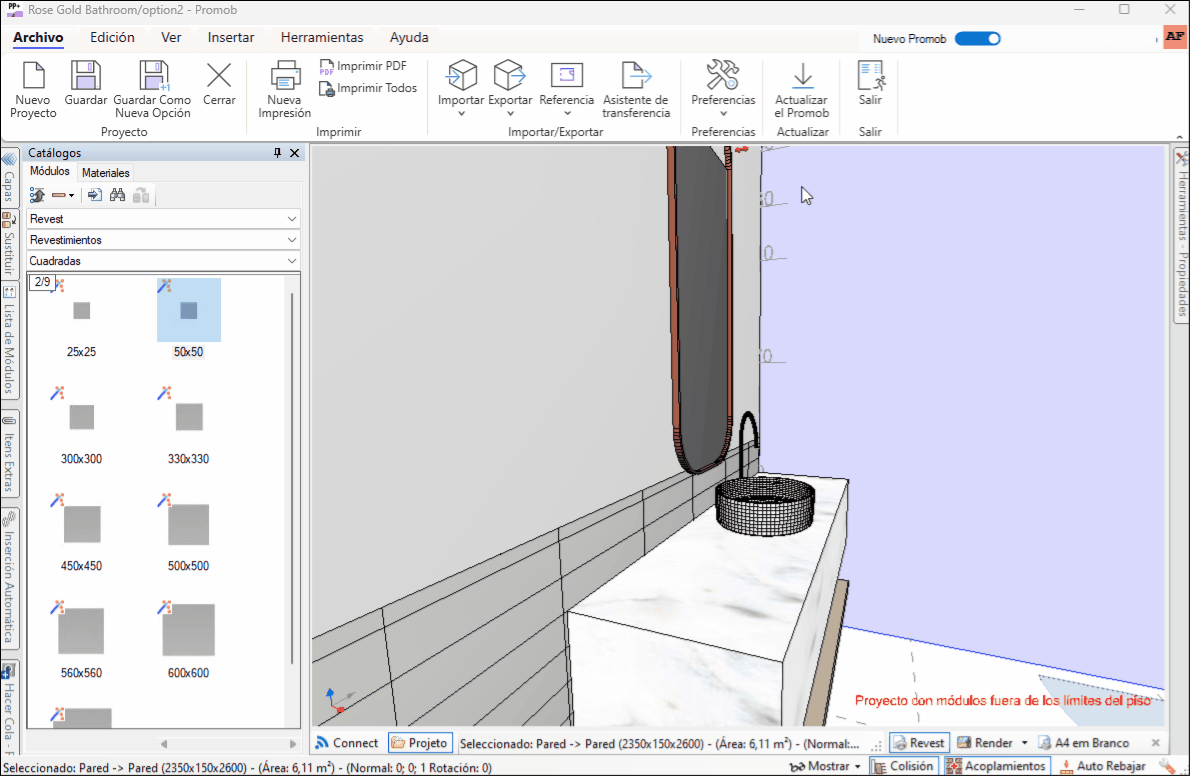

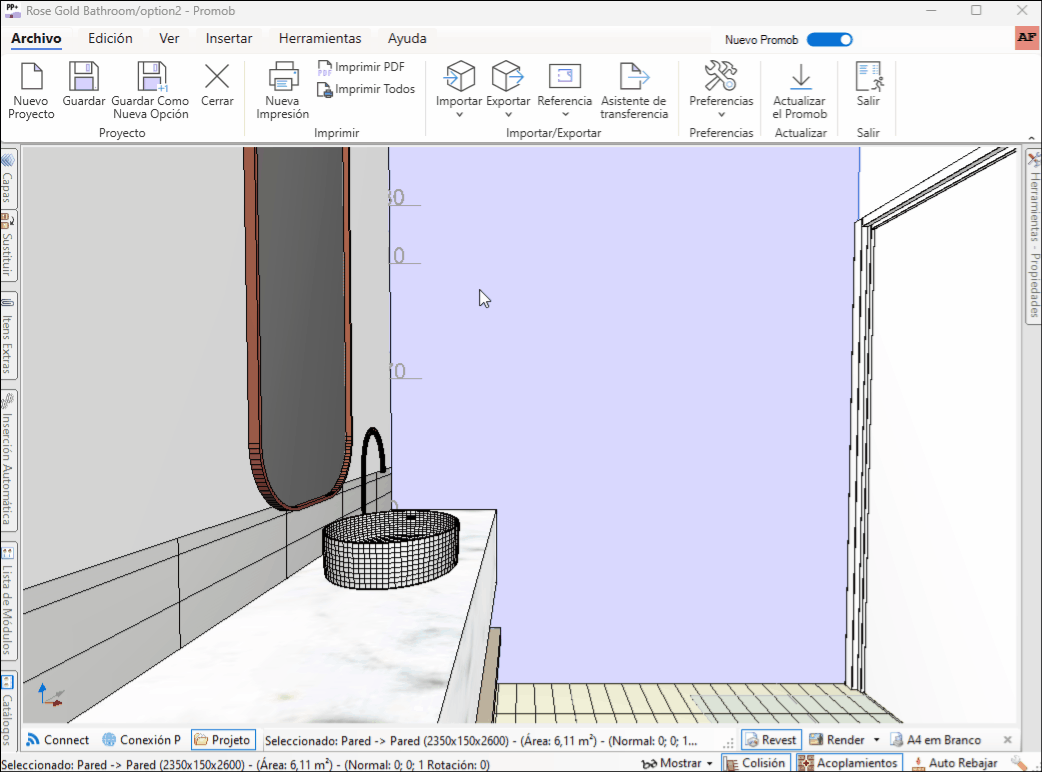

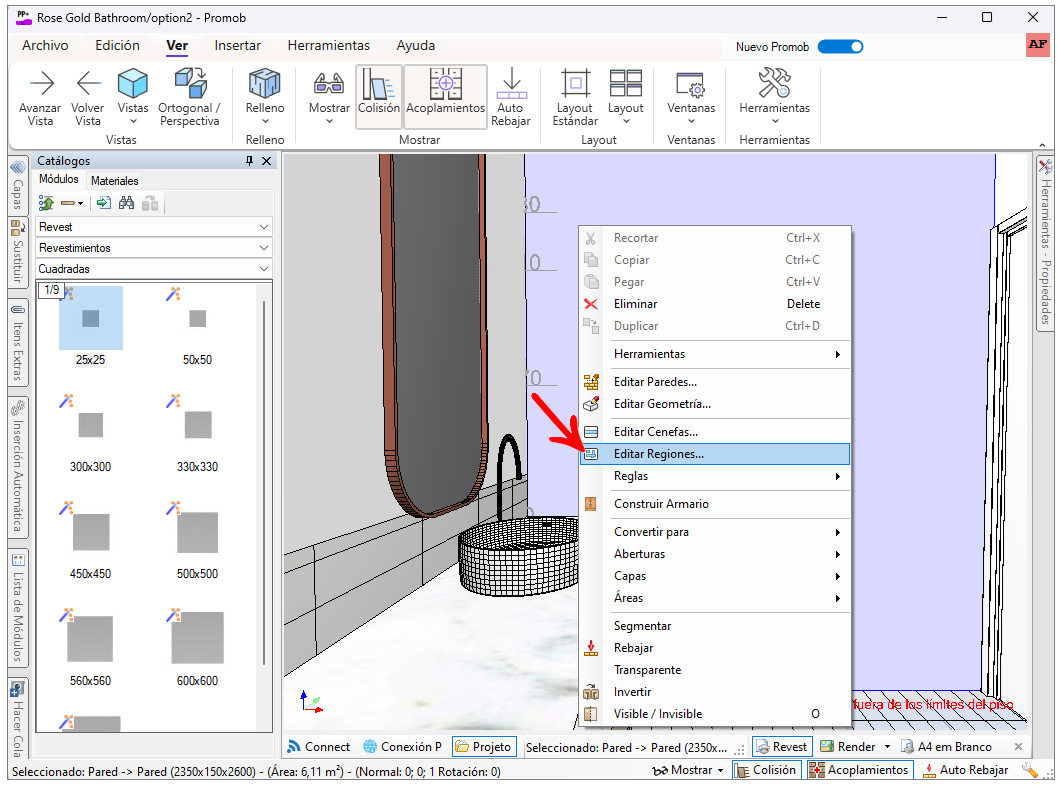

1. Haz clic con el botón derecho del mouse sobre la región de la pared donde deseas aplicar el revestimiento, y selecciona la opción Editar Regiones.
2. Elige el formato de la geometría y dibuja. En esta opción el dibujo puede hacerse a mano alzada o a partir de medidas exactas, que pueden ser editadas desde la pestaña Arista Seleccionada.
3. En Catálogo, accede a Revest- Revestimientos, localiza la pieza con la dimensión deseada.
4. Selecciona el revestimiento y arrástralo hacia la región donde deseas aplicar. Selecciona la opción Fondo, y se abre el editor de fondo, haz los ajustes necesarios y haz clic en OK.

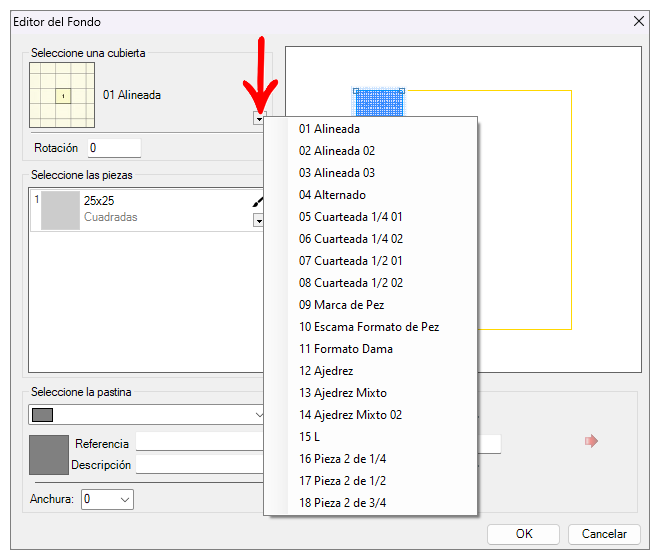

5. En el Editor del Fondo realiza los ajustes deseados:
Modelos de paginación: selecciona una de las opciones de paginación. Después de la selección del modelo, se muestra la vista previa del mismo.

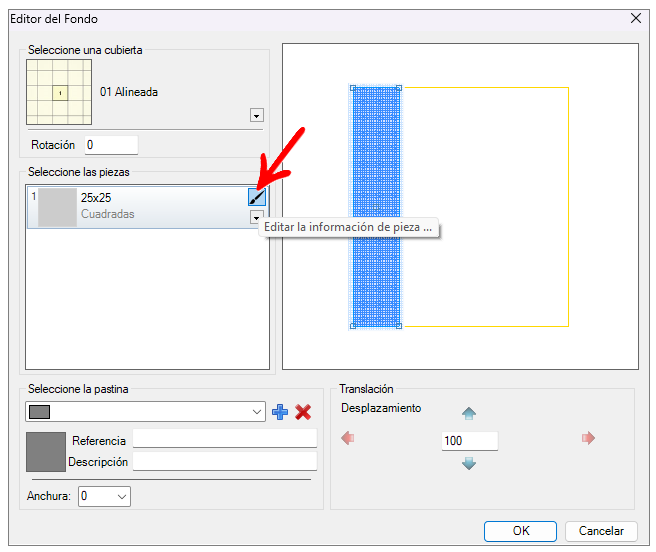

Selección de piezas: haz clic en Editar Información de la Pieza para insertar las texturas de los acabados utilizados en la paginación.

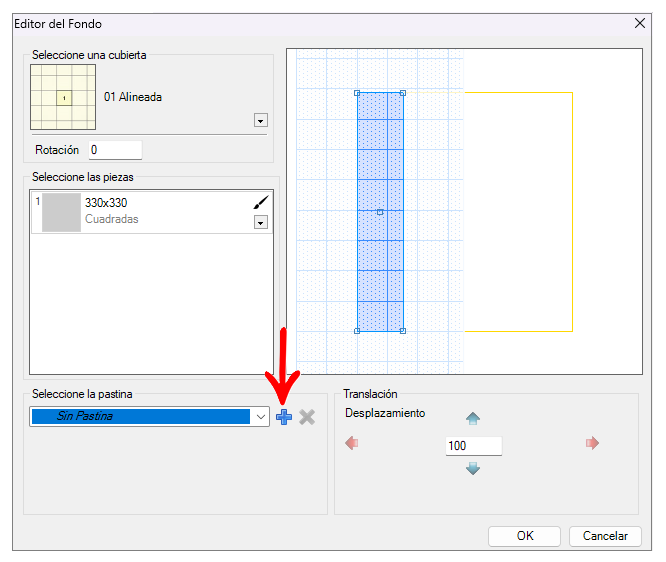

Selección de pastina: selecciona una de las opciones de lechada y crea opciones a través del botón Agregar Pastina.

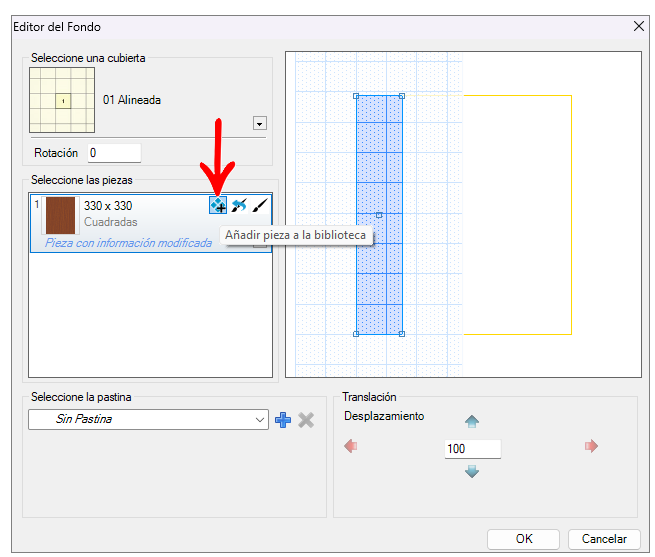

Añadir pieza a la biblioteca: después de finalizar la elección de texturas de los materiales, las configuraciones pueden ser guardadas para utilizar en un próximo proyecto.
6. Haz clic en OK para aplicar la paginación realizada en el ambiente 3D.
Espina de pescado
El Revestimiento Marca de Pez puede ser creado de la misma manera, verifica a continuación un ejemplo demostrativo:
