Disponible a partir de las versiones
Plugin Builder: 1.12.13.8 o superior
Plugin Builder Catalog: 1.12.8.31 o superior
Plugin Felder Creator 950: 1.12.13.0 o superior
Máquinas Compatibles
La funcionalidad de inserción de clavija mediante máquina está disponible para las siguientes máquinas:
Felder Creator 950: Builder - Creator 950 – Tipo de Optimización.
Morbidelli UX100: Builder - Morbidelli – UX100.
”
Inserción de la clavija

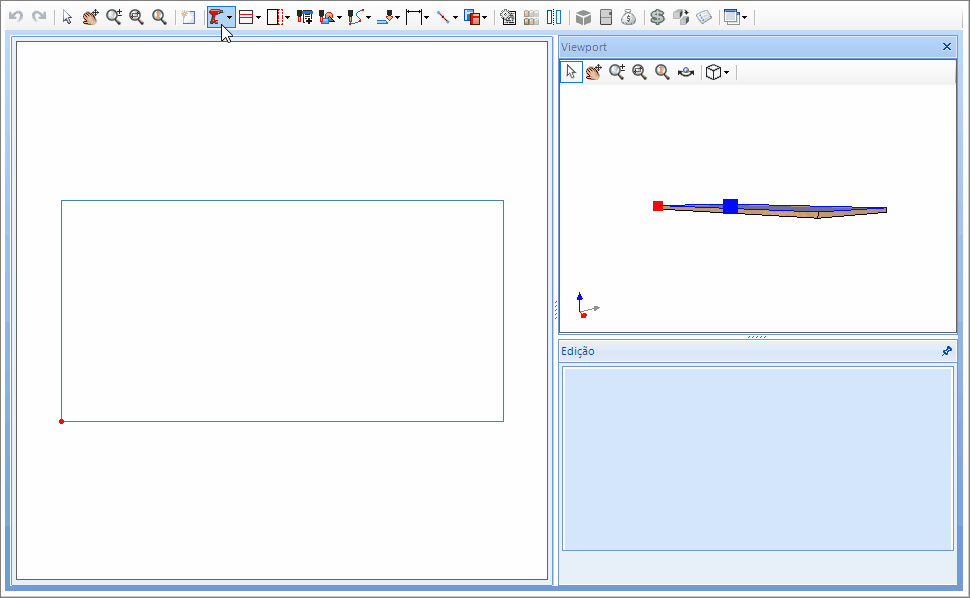

1. Acceda a la pestaña Builder.
2. Seleccione la opción Agregar agujero.
3. En las propiedades del agujero, se mostrará la opción: Insertar clavija mediante máquina.
Configuración
En máquinas que soportan inserción de clavija:
1. Al marcar la opción Hacer agujeros, el sistema habilita automáticamente:
Insertar clavijas
2. Al marcar Insertar clavijas, se habilita el campo:
Valor (mm) – utilizado para descontar de la profundidad total del agujero
OBSERVACIONES: El valor informado será restado de la profundidad total del agujero, definiendo correctamente la profundidad de inserción de la clavijas. |
Generación del Programa de la Máquina
Para que la inserción de clavijas se aplique correctamente, es obligatorio que:
-
La opción Insertar clavija esté marcada:
En la pestaña Builder
En la configuración de la máquina
|
IMPORTANTE:
|
Ejemplo de Comando – Máquina Creator 950
W#1524{ ::WT2 WS=1 #8098=..\custom\mcr\drilldowel.tmcr #6=1 #8500=0 #8501=0 #8502=100 #8503=9.5 `#8504=-30 (Profundidad del agujero)` #8505=8 `#8513=-28 (Profundidad de la clavija)` #8514=100 }W
