Disponible a partir de la versión
- Plugin Builder XML - 1.60.0.4 o superior.
El Builder XML es un plugin genérico para la integración con máquinas. A través de un archivo XML, envía la información de la geometría de las piezas con sus operaciones de canales, taladros y mecanizados.
A diferencia de otros plugins CNC, el BuilderXML no considera ningún tipo de restricción de operaciones o herramientas, es decir, todas las operaciones registradas en la pieza se describen en el archivo XML generado, siempre que estas operaciones estén configuradas en el plugin para ser ejecutadas.

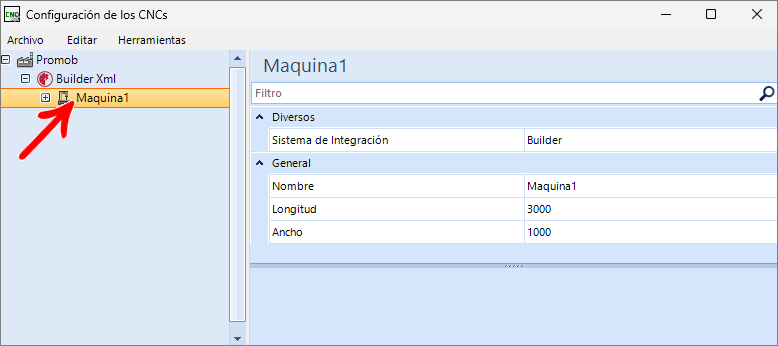

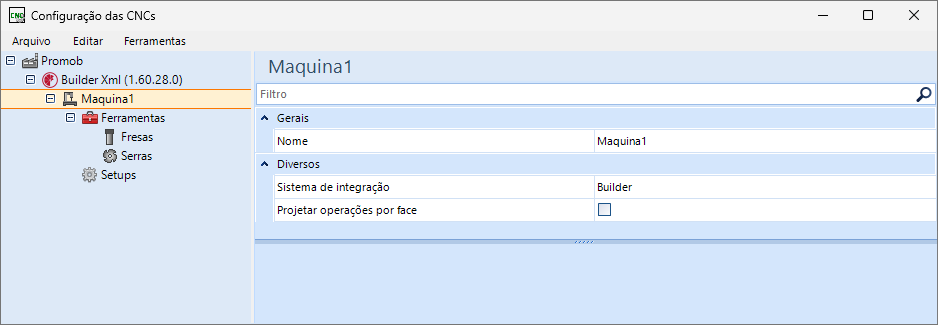

Máquina1
Generales
Nombre: nombre que identifica la máquina
Varios
Sistema de integración: el sistema de integración del plugin permite la selección entre Builder o Insight. El valor predeterminado es Builder. Para clientes que poseen el ERP Insight, haga clic aquí para ver información sobre la integración con el plugin BuilderXML.
Aunque se muestran las configuraciones de herramientas, no es posible utilizar ninguna información de herramienta en la generación de los programas XML.
Proyectar operaciones por cara: cuando esta opción está activada, las operaciones se proyectan en 2D considerando cada cara por separado. Las caras de perfil se rotarán para que solo los ejes X y Y se consideren en el cálculo de la proyección.

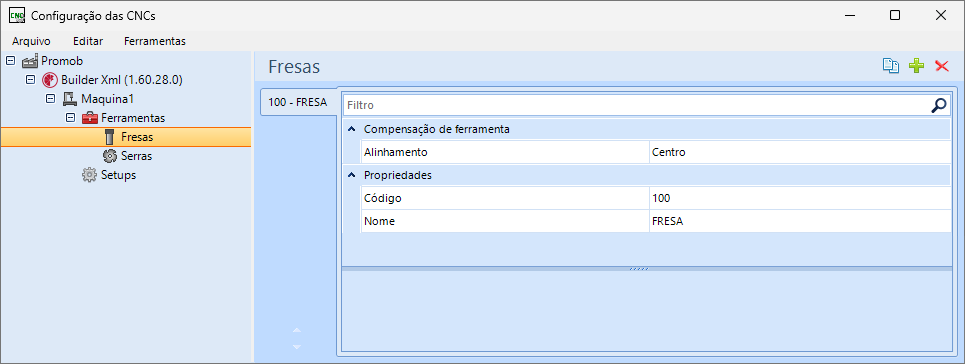

Fresas
Compensación de Herramienta
Alineación de compensación: define si la herramienta tiene una compensación, Centro, Izquierda o Derecha, según el sentido de la opción Dirección de corte para mecanizado de contorno. Para más información haga clic aquí.
Propiedades
Código: el código definido en este campo debe coincidir con el registro definido en la máquina para que la herramienta pueda ser localizada correctamente.
Nombre: el nombre definido en este campo debe coincidir con el registro definido en la máquina para que la herramienta pueda ser localizada correctamente.

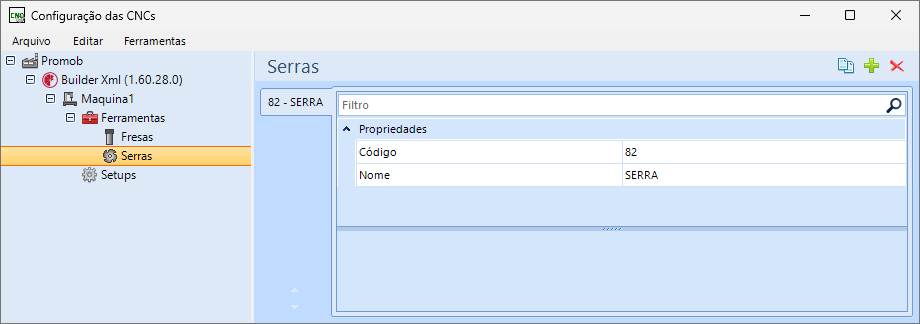

Sierras
Propiedades
Código: el código definido en este campo debe coincidir con el registro definido en la máquina para que la herramienta pueda ser localizada correctamente.
Nombre: el nombre definido en este campo debe coincidir con el registro definido en la máquina para que la herramienta pueda ser localizada correctamente.

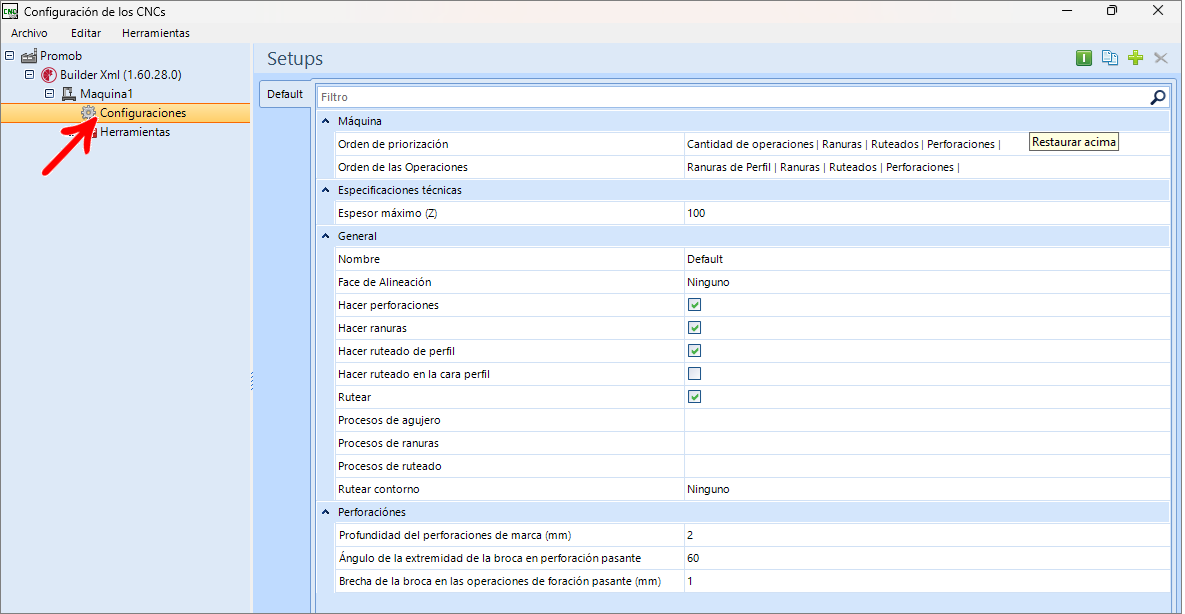

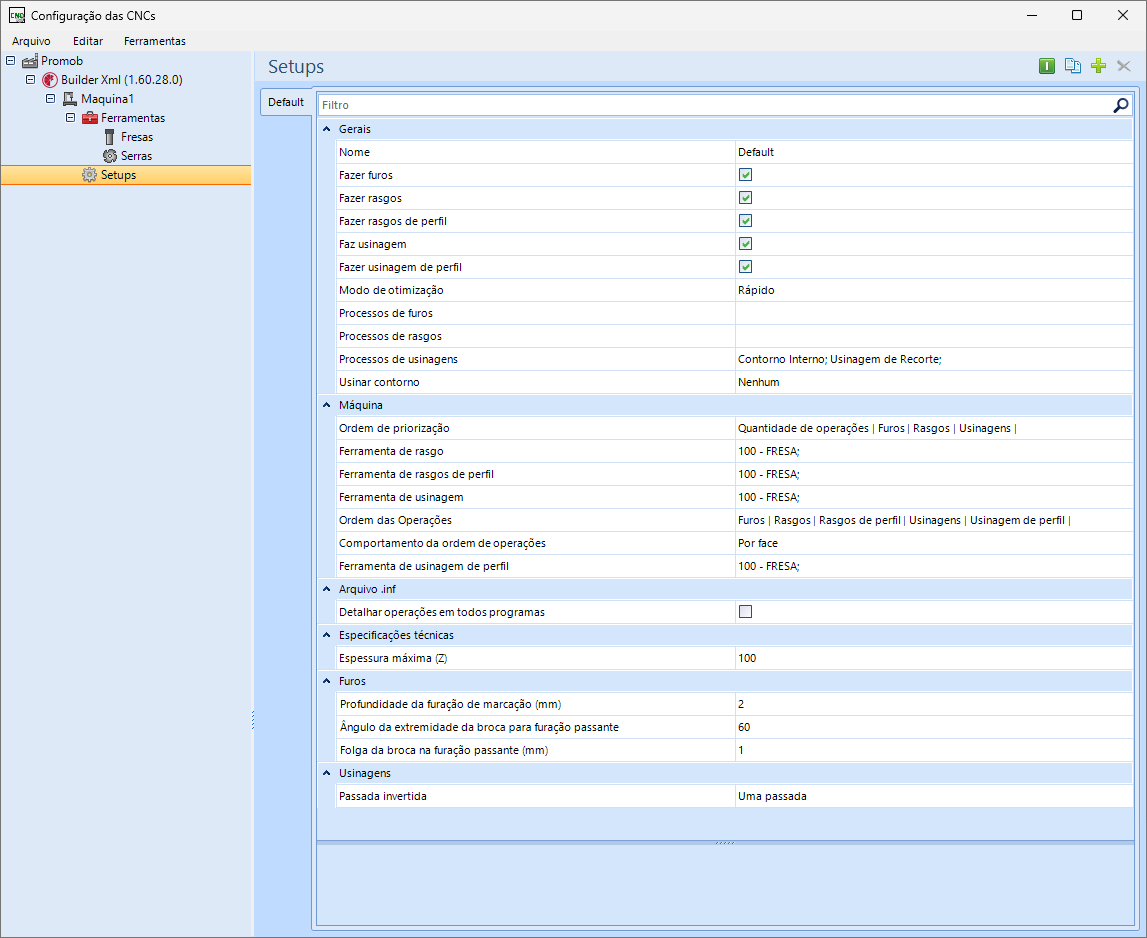

Configuraciones
En esta pantalla, se muestran los campos de configuración de la configuración, donde es posible definir el nombre de la configuración y qué operaciones se ejecutarán al generar el programa (hacer taladros, hacer ranuras, hacer mecanizados, etc.).
Generales
Nombre: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados
Hacer taladros: con la opción marcada, los taladros registrados se generarán en los programas de máquina.
Hacer ranuras: con la opción marcada, las ranuras registradas se generarán en los programas de máquina.
Hacer ranuras de perfil: habilita el uso de ranuras de perfil.
Hacer mecanizado: con la opción marcada, los mecanizados registrados se generarán en los programas de máquina.
Hacer mecanizado de perfil: la máquina está habilitada para hacer mecanizado de perfil.
Modo de optimización: define el modo de optimización en los programas. En la opción Rápido, los programas se generan a partir de la primera operación priorizada, siguiendo el camino más corto posible hasta la próxima operación del mismo tipo. En la opción Mejor camino, los programas se generan a través del mejor camino posible entre las operaciones del mismo tipo, resultando en un plan aún más optimizado. Ideal para piezas con escenarios complejos de alto volumen de mecanizados.
Procesos de taladros: selecciona si el taladro con proceso estará habilitado o no. Para más información, haga clic aquí.
Procesos de ranuras: a través del Plugin BuilderXML es posible crear y determinar tipos de procesos para ranuras registradas en la biblioteca, permitiendo así el uso de determinada herramienta para determinada ranura. Para más información, haga clic aquí.
Procesos de mecanizados: a través del Plugin BuilderXML, es posible crear y determinar tipos de procesos para mecanizados registrados en la biblioteca, permitiendo así el uso de determinada herramienta para determinado mecanizado. Para más información, haga clic aquí.
Mecanizar contorno: mecanizar los contornos: todos, solo seleccionados o ninguno.
Máquina
Orden de priorización: define el orden de priorización de las operaciones para la generación de programas.
Herramienta para ranura: herramienta usada para ranuras.
Herramienta para ranura de perfil: herramienta usada para ranuras de perfil.
Herramienta para mecanizado: herramienta usada para mecanizado.
Orden de operaciones: orden en que la máquina realiza las operaciones.
Comportamiento del orden de operaciones: define la forma en que las operaciones se agruparán en el programa generado para la máquina. Existen dos opciones: Cara o Pieza. Para más información, haga clic aquí.
Herramienta para mecanizado de perfil: herramienta usada para los mecanizados de perfil.
Archivo .Inf
Detallar operaciones en todos los programas: detallar operaciones no realizadas en el archivo .inf en todos los programas.
Especificaciones técnicas
Espesor máximo Z (mm): espesor (Z) máximo soportado por la máquina.
Taladros
Profundidad del taladro de marcado (mm): profundidad máxima para ser considerada taladro de marcado. Cuando el taladro sea menor o igual, se considerará automáticamente como taladro de marcado.
Ángulo de la punta de la broca para taladro pasante: determine el ángulo de la punta de la broca para uso en taladros pasantes (de 25 a 90 grados). Este valor se utiliza en el cálculo para determinar el aumento en la profundidad del taladro pasante para garantizar que el taladro atraviese completamente la pieza.

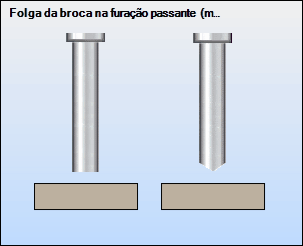

Juego de la broca en taladro pasante (mm): determine el juego de la broca para uso en taladros pasantes.
Mecanizados

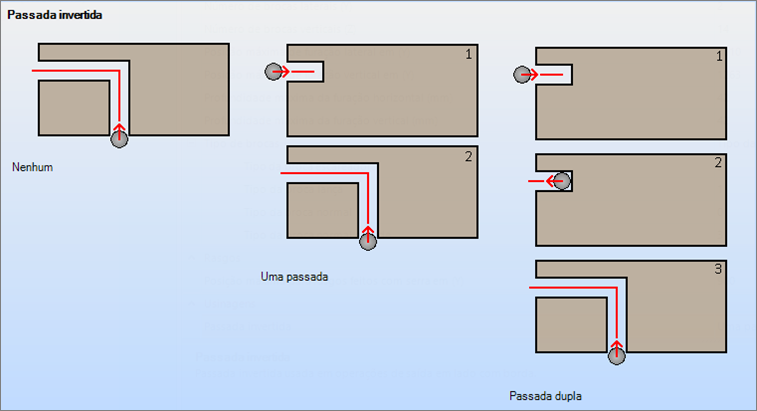

Pasada invertida: pasada invertida usada en operaciones de salida en lado con borde.
- Ninguno: La fresa seguirá el recorrido normal del mecanizado entrando por un borde y saliendo por el otro.
- Una pasada: La fresa entrará en uno de los bordes de la pieza realizando solo una pequeña entrada. Luego la fresa subirá, irá a la otra extremidad del mecanizado, y entonces seguirá el recorrido normal del mecanizado.
- Pasada doble: La fresa entrará en uno de los bordes de la pieza realizando solo una pequeña entrada y regresará al punto inicial. Luego la fresa subirá, irá a la otra extremidad del mecanizado, y entonces seguirá el recorrido normal del mecanizado.
Haga clic aquí para descargar la documentación de la estructura del XML de integración.
Haga clic aquí para descargar un ejemplo de archivo XML de integración.
