Situación
En los archivos generados por el Plugins Builder (Dibujos, Plan de Corte, entre otros) la pieza es exhibida sin la identificación del sentido del vino. También puede ocurrir la situación del Modelo visible en el ítem insertado en el proyecto, ser diferente del Modelo enviado para los archivos de Builder.
Causa
Ítems que deben ser producidos, es decir, aquellos que tienen el Atributo COMPONENT= True, y tienen la opción Ocultar Diseño habilitada en la Identificación del Agregado, al ser enviados para los Plugins del Builder, estos ítems no reciben la información correcta de Material.
Si ocurra alteración en el Modelo en la pestaña Modelo - Selección, el ítem con Dibujo oculto no tiene su Modelo aplicado correctamente. En el procesamiento de los archivos de Builder, este ítem recibirá el Modelo definido en Modelo - Todos.
IMPORTANTE: Para un ítem tener su Modelo y Material correctamente procesados por el Builder, este ítem necesita estar obligatoriamente insertado en el ambiente 3D.
Solución

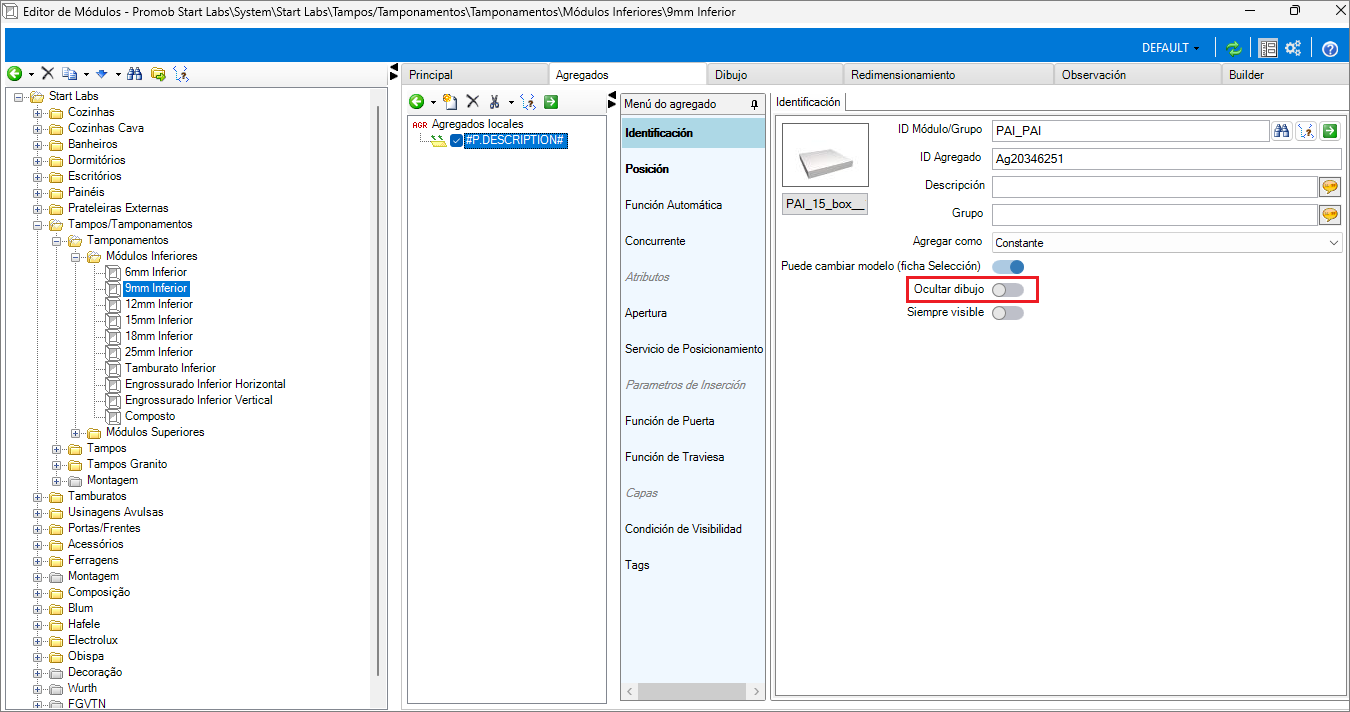

Los ítems con el atributo COMPONENT= True, deben mantener la opción Ocultar Dibujo deshabilitada. De esta forma, los diseños de estos ítems se insertan en el ambiente y al generar los archivos de Builder la información es enviada correctamente.

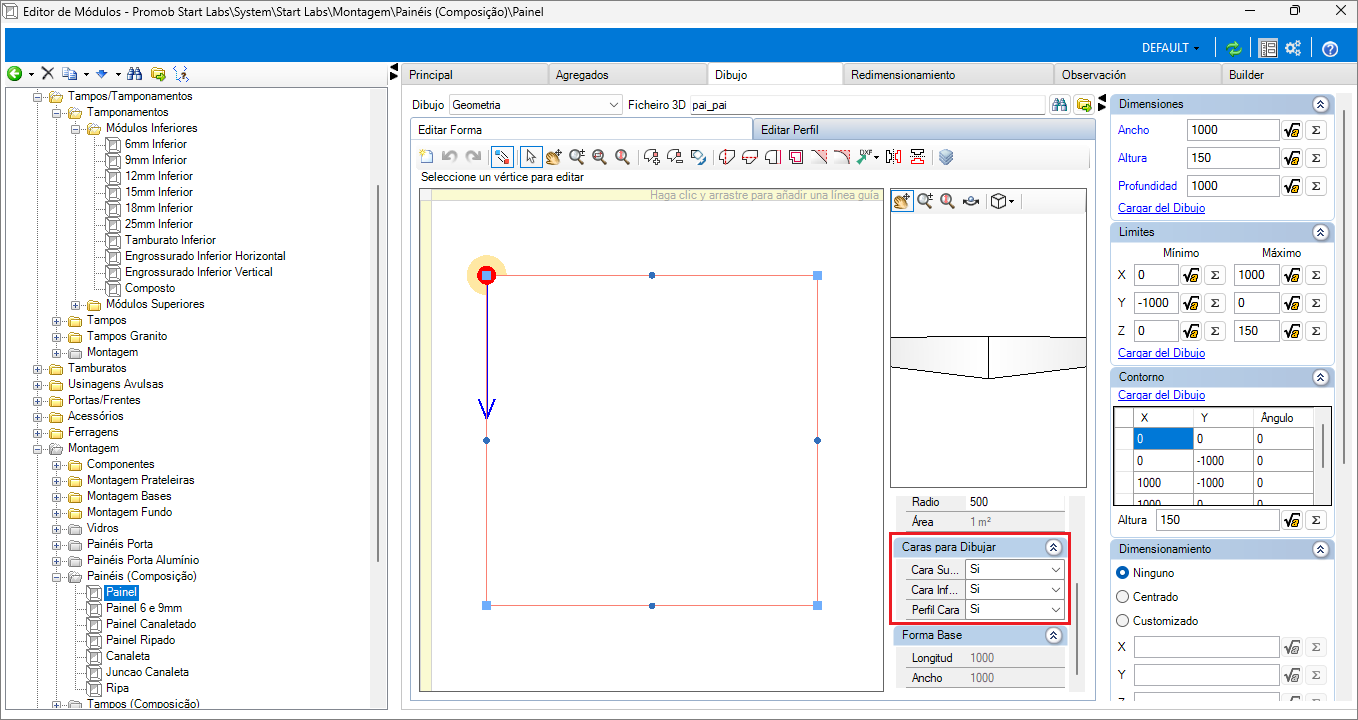

Con este cambio, el ítem se vuelve visible en el ambiente. Por lo tanto, es necesario hacer un ajuste directamente en la pestaña Dibujo del elemento que estaba oculto, cambiando las opciones Caras para dibujar, para No.
De esta forma, al procesar los Plugins de Builder, el ítem sigue siendo insertado en el ambiente, trayendo el proceso correcto de información de vetas y materiales, teniendo las Caras de los ítems ocultas en el ambiente de proyecto 3D.
