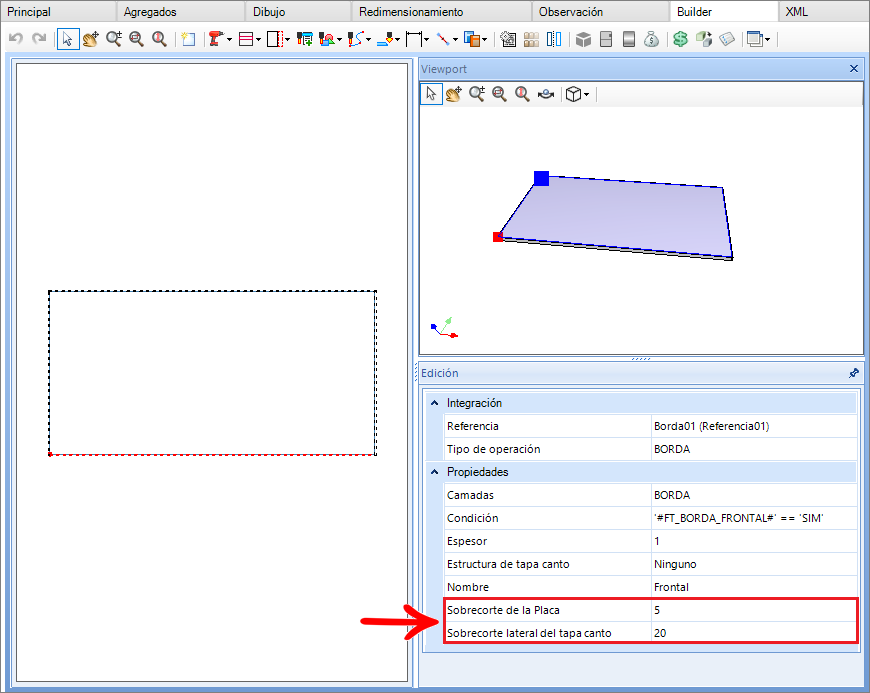

Consulte en esta documentación la explicación de la funcionalidad de sobrecorte en el registro de la cinta edge dentro de la pestaña Generador.

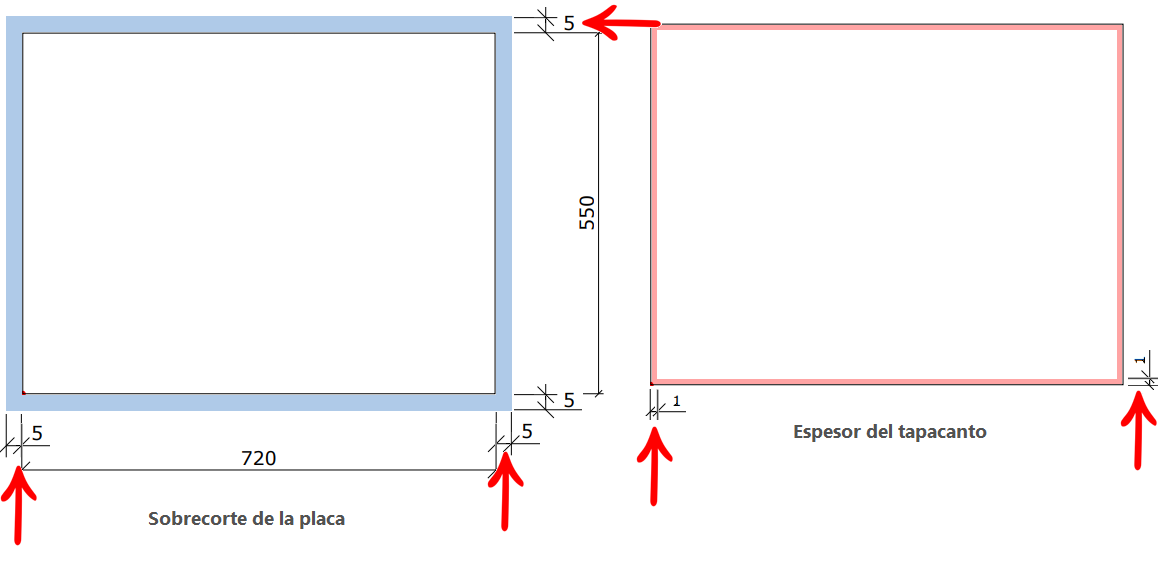

Sobrecorte de la Placa
- Valor agregado al tamaño de la pieza, en la placa.

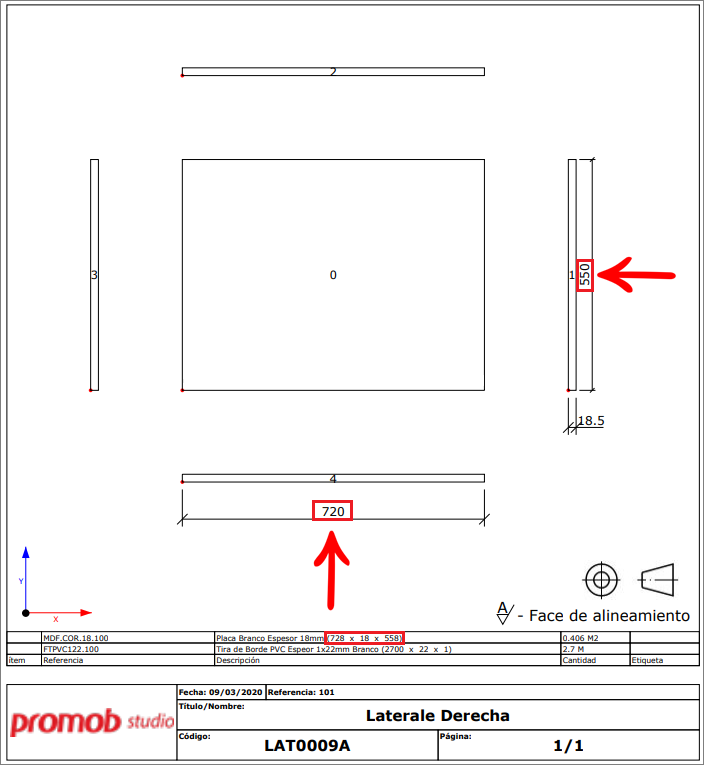

- Este valor influye en el tamaño final de la pieza y se puede ver en el dibujo técnico.
Ejemplo:
- Sobrecorte de la placa: 5;
- Tamaño de la pieza: 720 x 18 x 550;
- Para cada lado del tapacanto aplicado, se agregará el valor configurado en el corte de la hoja, en este caso, el valor 5;
- El valor del espesor del tapacanto también se descontará en la dimensión final.
Calculo:
Dimensión de la pieza + (sobrecorte lateral derecho + sobrecorte lateral izquierdo) – (espesor del del tapacanto izquierdo + espesor del del tapacanto derecho) = 720 + (5 + 5) – (1 + 1)
- Tamaño final: 728 x 18 x 558
Para obtener más información sobre la Geometría Editada, haga clic aquí.

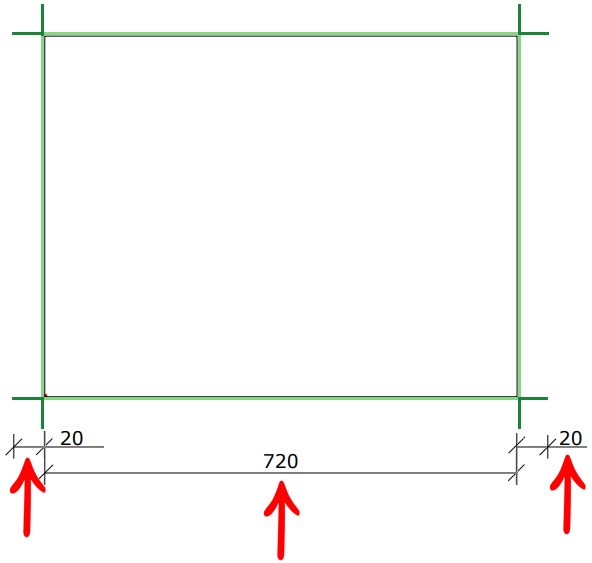

Sobrecorte lateral del tapacanto
- Valor que se agregará en el calculo de la longitud del tapacanto usado en la pieza.
Ejemplo:
- Sobrecorte del borde lateral: 20;
- Tamaño de la pieza: 720 x 18 x 550;
- Para cada lado del tapacanto aplicado, se agregará el valor configurado en el sobrecorte lateral del tapacanto, en este caso, el valor 20;
Calculo:
Dimensión de la pieza + (sobrecorte lateral del tapacanto, derecho+sobrecorte lateral del tapacanto, izquierdo) = 720 + (20 + 20)
Longitud total de corte del tapacanto = 760.
