Disponible en versiones:
- Plugin Builder Catalog - 1.12.8.17 o superior
- Plugin Builder – 1.12.12.24 o superior
- Plugin Cut Pro – 1.12.7.15 o superior

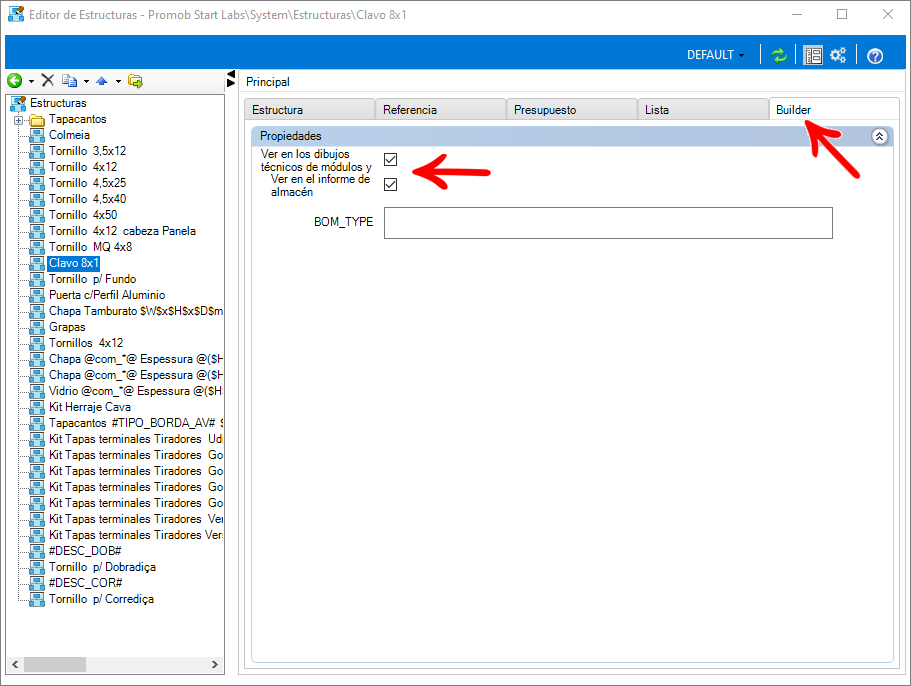

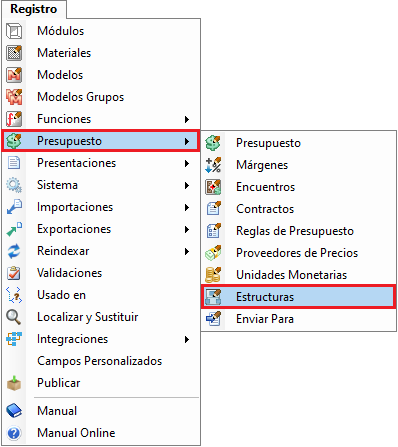

En la pestaña Estructuras de Castalog en Registro - Presupuesto - Estructuras, se muestra la pestaña Builder.
En la pestaña Builder, hay tres opciones de visualización:
1. Ver los dibujos del módulo técnico de Cut Pro y CSV
Cuando esta opción está marcada, la estructura respectiva se mostrará en el dibujo técnico del módulo, en la lista de herraje ay también en el archivo de exportación de Plugin Cut Pro.
2. Ver los dibujos técnicos de componentes

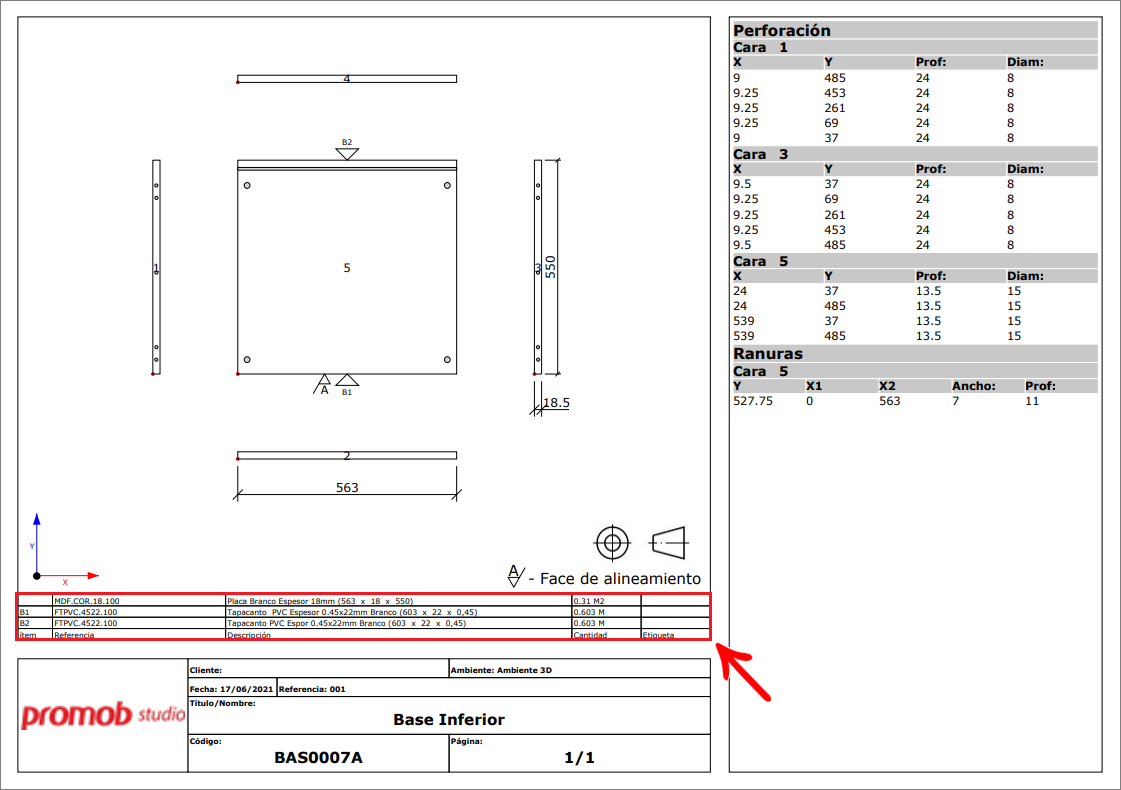

Los elementos de estructura que tengan marcada la opción Mostrar en dibujos técnicos de componentes incluirán los elementos respectivos en el dibujo técnico de las piezas de repuesto.
IMPORTANTE: por defecto esta opción está marcada.
Los elementos se muestran o no en la lista de estructura de elementos:
3. Visualización en el informe de almacén
Cuando se marca esta opción, se considerará la estructura respectiva para el informe de separación de almacén, independientemente de si el artículo se compra o no.
IMPORTANTE:
Los cambios se guardan automáticamente marcando y desmarcando cualquiera de las opciones, no es necesario actualizar la información como en el Catalog.
Esta información se guarda en el Builder de catálogos en el directorio % Carpeta del sistema local% \ CatalogBuilder \ StructureExtension \ Entities.
EJEMPLO:
Dibujo técnico del módulo

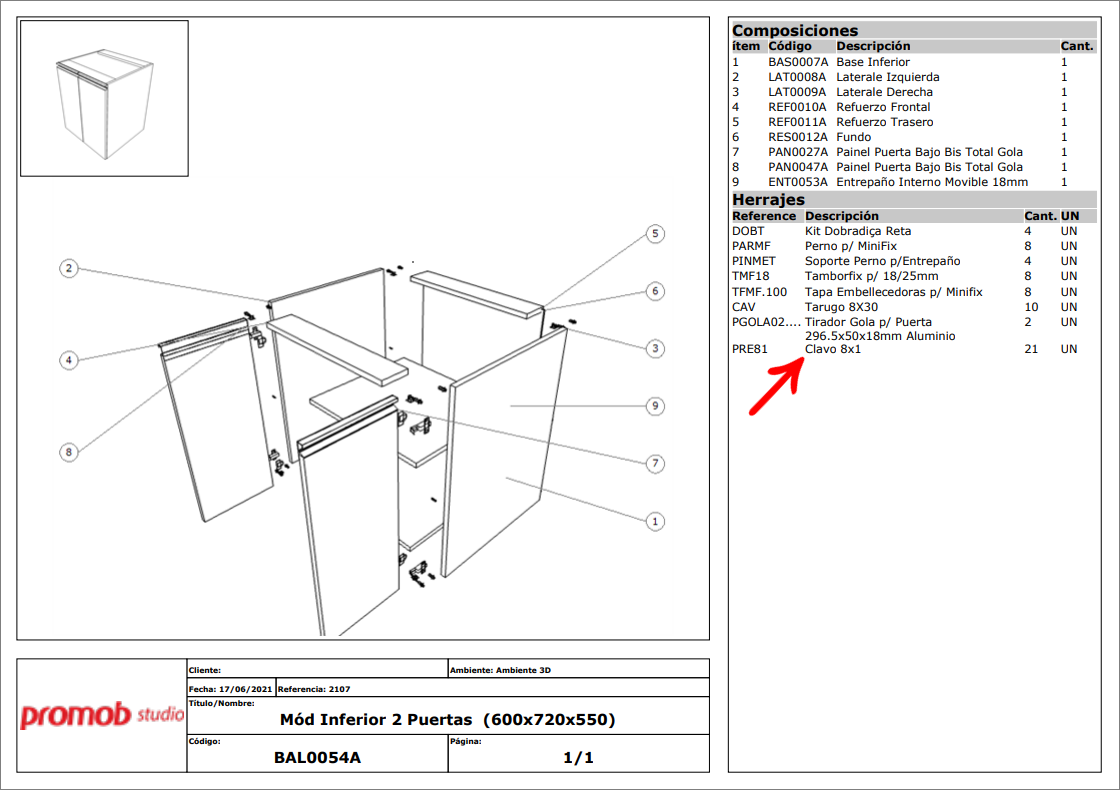

1. Al marcar la opción Mostrar en los dibujos técnicos del módulo y en Cut Pro para la estructura Clavo 8x1 y aplicarla al fondo, el resultado será:
Si la opción respectiva no está marcada o la estructura no se aplica, no se mostrará en el dibujo.
Exportar con Cut Pro

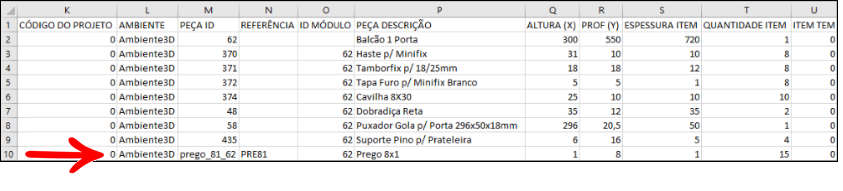

1. Cuando marca la opción Mostrar en dibujos técnicos del módulo y en Cut Pro para la estructura Clavo 8x1 y la aplica al fondo, el resultado de la exportación será:

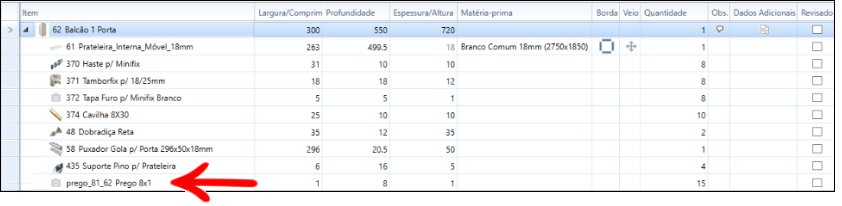

En Cut Pro, se mostrará de la siguiente manera:
Si la opción respectiva no está marcada para Clavo 8x1, no se exportará en el archivo .CSV y no se mostrará en Cut Pro.
Informe de almacén

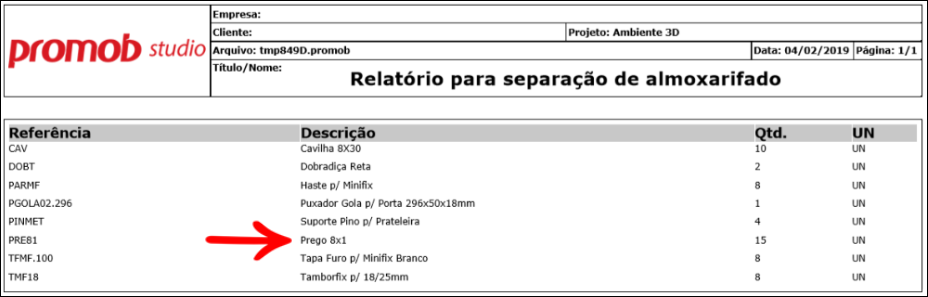

1. Al marcar la opción Mostrar en informe de almacén para la estructura Clavo 8x1 y aplicarla al fondo, el resultado se mostrará de la siguiente manera:
Si la opción respectiva no está marcada o la estructura no se aplica, no se mostrará en el informe.
