Disponible a partir de la versión:
- Plugin Builder - 1.12.12.37 o superior.
- Plugins de máquinas compatibles con la versión descrita por encima del Plugin Builder.
Es posible seleccionar herramientas para mecanizados de contorno por material catastrado, verifique los siguientes procedimientos:
Herramienta por condición
Al seleccionar una herramienta para el contorno, se muestra la pantalla con descriptivo de Condición (espesor) y Herramientas. La condición se refiere al espesor del material del cual se procesará el uteado de contorno, con la respectiva herramienta seleccionada.

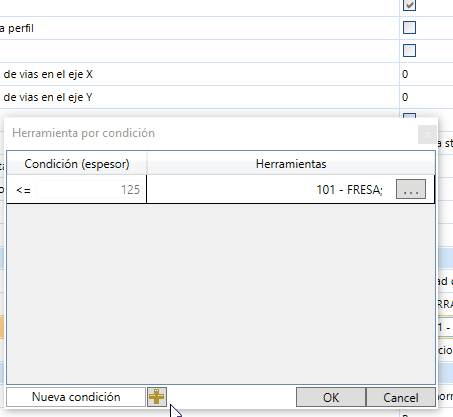

Al abrir la ventana por primera vez, sólo se mostrará una condición predeterminada. Esta condición se origina del espesor máximo permitido por la máquina, pudiendo tener una herramienta seleccionada, ésta es originada de la configuración del cliente, si tiene una herramienta de contorno seleccionada en la versión anterior del Builder, en el caso el Plugin Builder 1.12.12.36 o anterior.
Agregar condición y herramienta

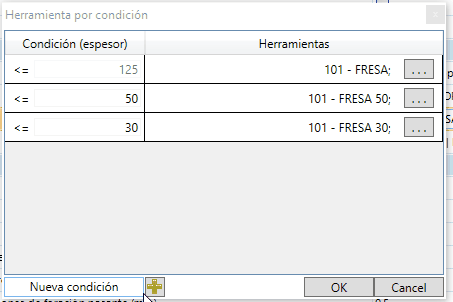

Para registrar nuevas condiciones basta escribir en el campo Nueva condición en la esquina inferior izquierda y presionar enter o hacer clic en el botón al lado, y así se añadirá una nueva condición, que se añadirá respetando un orden, del mayor al menor.
IMPORTANTE: para que una condición sea agregada debe ser mayor que cero, no ser una condición ya existente y ser inferior a la primera condición, es que es el espesor máximo permitido por la máquina.
Después de registrar una nueva condición, es posible seleccionar herramientas distintas por tipo de espesor de material.

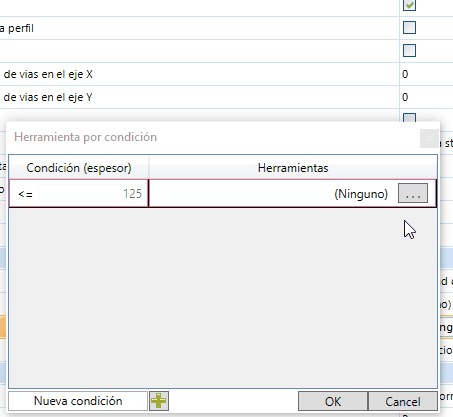

IMPORTANTE: cuando no se selecciona ninguna herramienta, la línea de condición se muestra con el color rojo, indicando que no tiene herramienta seleccionada. Si alguna condición no tiene ninguna herramienta seleccionada no se permite salir de la ventana, sólo si hace clic en cancelar.
Nueva condición
Editar Condición
Para editar una condición realice los siguientes procedimientos:
1. Haga clic en la celda y escriba el nuevo valor deseado.
2. Después de la edición, las condiciones son reoordenadas.
IMPORTANTE: El valor debe cumplir los mismos requisitos previos que son necesarios para registrar una nueva condición.
Eliminar condición
Para eliminar una condición, coloque el ratón en la celda de la condición que desea quitar, aparecerá el icono con una x, al presionar este botón se quita la condición.
Geración del programa
Al generar un programa con mecanizado de contorno, se seleccionará la herramienta de acuerdo con el grosor del material de la pieza.
- Ejemplo: Se han registrado las condiciones: 125 (estándar), 50, 30 y 15. Y una pieza con material de espesor 18.5mm.
Se seleccionará siempre la herramienta con la menor condición que se encuadre el espesor de la pieza, en ese caso el 30, pues la pieza es menor que 125, 50 y 30, pero 30 es el menor de los casos.
