Disponible a partir de la versión:
- Plugin Builder – 1.12.12.16 o superior
Las ranuras y ruteado que tengan como herramienta una fresa, y esta fresa tenga una extensión de entrada o salida superior a cero en el registro, tendrán el tratamiento de descenso o subida en rampa aplicado en la generación de programas.
Existe un tratamiento específico para el ruteado interno y externo, siendo el descenso aplicado a la entrada de la fresa durante el ruteado y la subida a la salida de la fresa durante el ruteado.
Para que el tratamiento de rampa descendente se aplique a una trayectoria o ranura, el tipo de entrada debe ser Rampa y el campo de elongación de entrada (mm) debe ser mayor que cero. Para un ascenso por rampa, el tipo de salida debe ser Rampa y el campo Extensión de salida (mm) debe ser mayor que cero. Así, los procesos de ruteado reciben un comando de entrada o salida correspondiente al diámetro de la fresa y las extensiones registradas.
Operación en ruteado externo
El ruteado que se inicia en el exterior de la pieza recibe un descenso comenzando antes del ruteado, entrada aplicada al inicio del ruteado, luego de ingresar a la pieza la fresa se desplaza hasta el final del ruteado, realizando todo el corte necesario.
EJEMPLO:

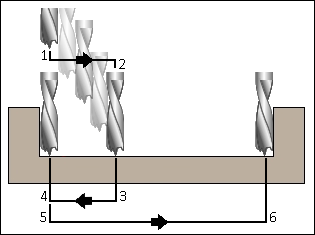

Entrada - Ruteado comenzando fuera de la pieza
Para las salidas, el concepto aplicado es el mismo que para las entradas. La salida es después del ruteado.

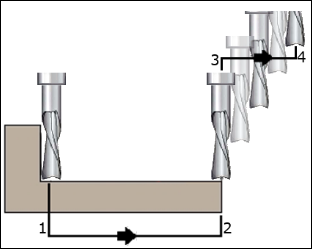

Salida - Ruteado con salida fuera de la pieza
;Operación en ruteado interno
El ruteado que se inicia en el interior de la pieza recibe un descenso comenzando en la parte superior del ruteado, entrada aplicada después del inicio del ruteado, luego de ingresar a la pieza la fresa se desplaza hasta el inicio del ruteado, luego se desplaza hasta el final realizando todo el corte necesario.
Para la salida, se produce un retroceso en la parte superior del ruteado, lo que garantiza la integridad de la pieza.
EJEMPLO:

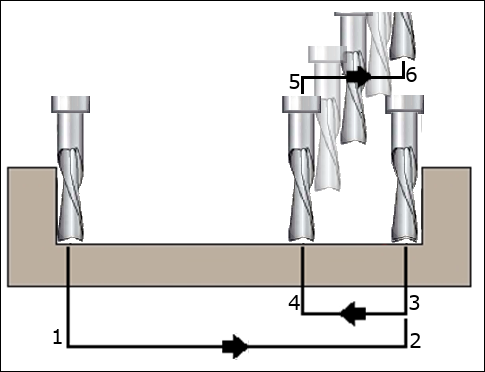

Entrada - Ruteado con inicio dentro de la pieza
Salida - Ruteado con un final dentro de la pieza
Ejemplo de programas

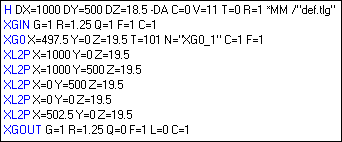

Programa de ruteado externo

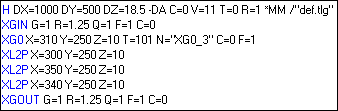

Programa de ruteado interno
