Disponible a partir de la versión:
- Plugin Builder 1.11.18.2 o superior.
La función Serie realiza la multiplicación de perforaciones en los ejes X e Y o en un radio, según los valores definidos por el usuario. Esta función solo está disponible para perforaciones.
Este artículo incluye los siguientes temas:
Serie Lineal
A través de la disposición lineal es posible realizar la repetición de módulos de forma lineal, definiendo una dirección X o Y.
Para crear una disposición lineal, siga estas instrucciones:

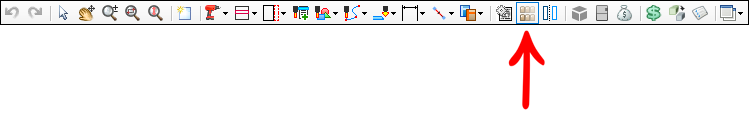

1. Vaya a la pestaña Builder y haga clic en el botón Serie.
2. Haga clic en la perforación en el que desea crear la serie.

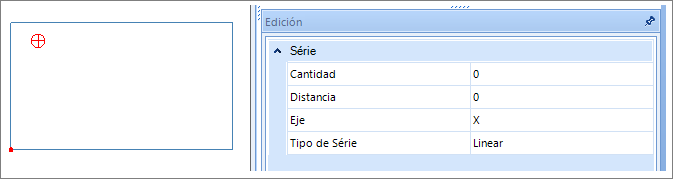

3. En la pestaña Edición ubicada a la derecha, ingrese los valores deseados.
Distancia: distancia a considerar entre repeticiones de perforaciones
Eje: dirección de inserción de elementos, X o Y
Cantidad: cantidad de artículos a ingresar, incluido el artículo seleccionado
Tipo de serie: lineal o polar, seleccione la opción lineal
4. Haga clic en el botón Insertar para ver la disposición en el entorno.
EJEMPLO

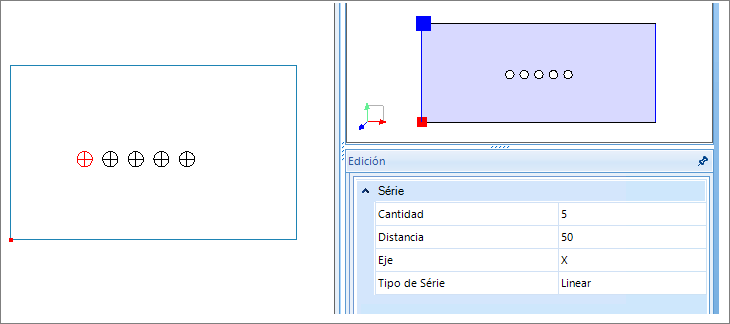

Disposición lineal en el eje X:

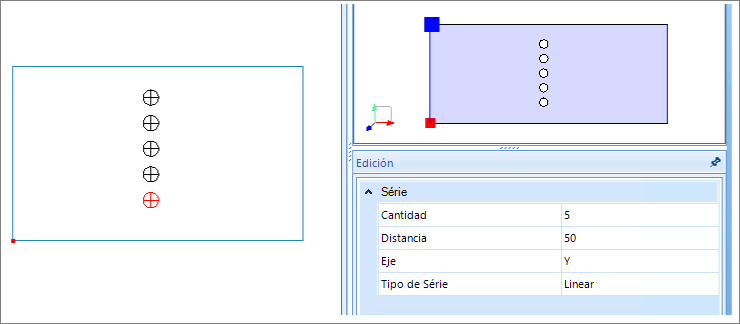

Disposición lineal en el eje Y:
Serie Polar
Mediante la disposición polar es posible realizar la repetición de perforaciones en un determinado radio.
Para crear una serie polar, siga estas instrucciones:
1. Haga clic en el botón Serie.
2. Haga clic en la perforación en el que desea crear la serie.

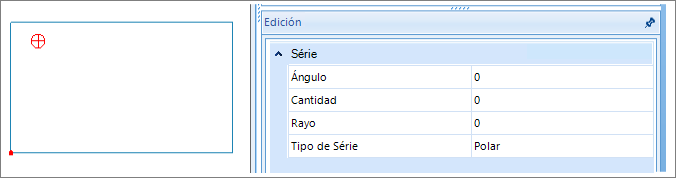

3. En la pestaña Edición ubicada a la derecha, ingrese los valores deseados.
Ángulo: determina el ángulo en el que se colocarán las perforaciones.
Cantidad: cantidad de artículos a ingresar, incluido el artículo seleccionado
Radio: determina la distancia entre perforaciones según el ángulo introducido
Tipo de serie: lineal o polar, seleccione la opción Polar

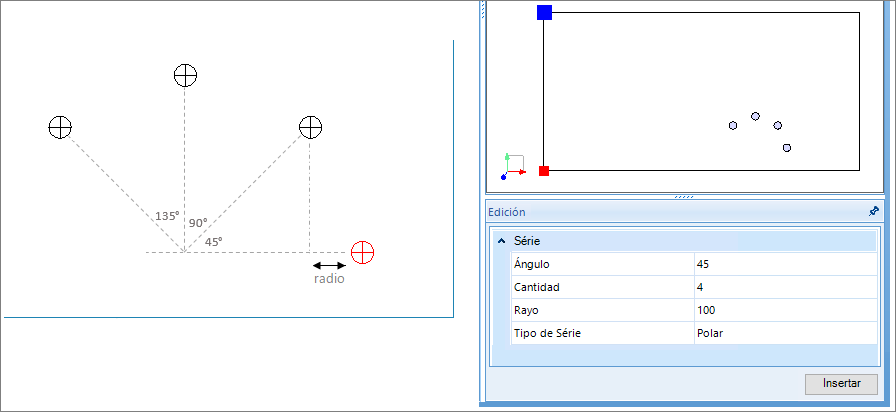

EJEMPLO:
