Disponible a partir de la versión:
- Plugin Builder 1.11.18.2 o superior.
La función de espejo está destinada a crear una nueva función reflejada desde una posición original. Esta función solo está disponible para perforaciones y ranuras.
Funcionamento
Para reflejar perforaciones o ranuras, acceda a la pestaña Builder.

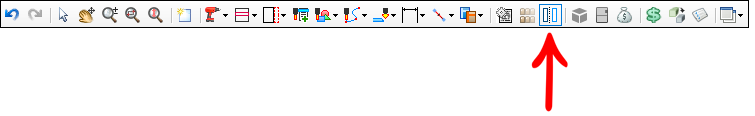

1. Haga clic en el botón Espejar.
2. Haga clic en la función que desea reflejar (perforación o ranura).
3. En la pestaña Edición ubicada a la derecha, elija la función de duplicación deseada.
4. Haga clic en Espejar
Espejar Ranuras
Las ranuras de duplicación se pueden realizar de dos formas, según la ubicación de la ranura.
EJEMPLO:

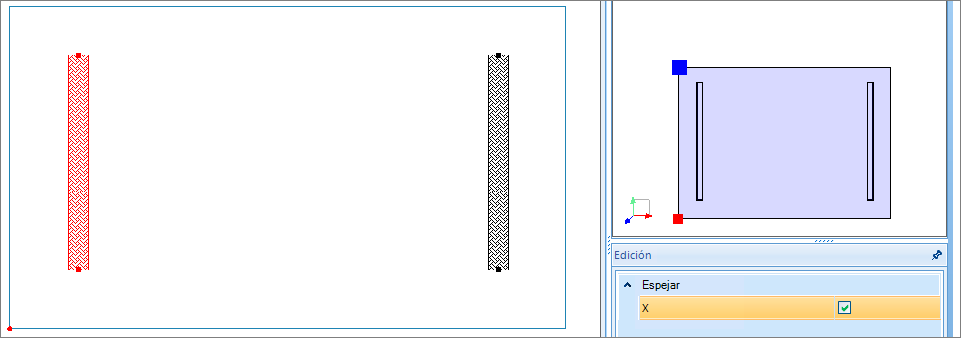

Ranura vertical: reflejo en el eje X.

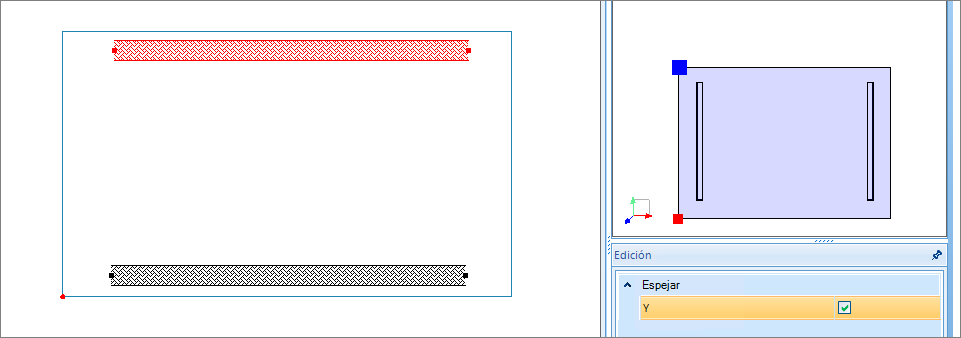

Ranura horizontal: reflejo en el eje Y
Espejar Perforaciones
Los agujeros de espejo se pueden realizar de tres formas, en los ejes X, Y o XY.

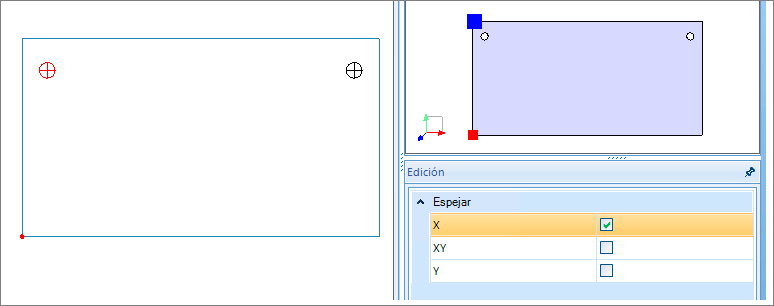

Reflejo del eje X: Si la opción seleccionada es X, se generará un agujero en el mismo punto en X y el valor de Y se reflejará.

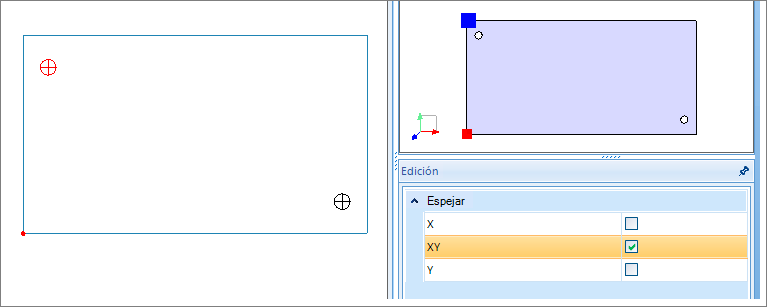

Reflejo del eje XY: Si la opción seleccionada es XY, se generará un agujero reflejando el valor de X e Y.

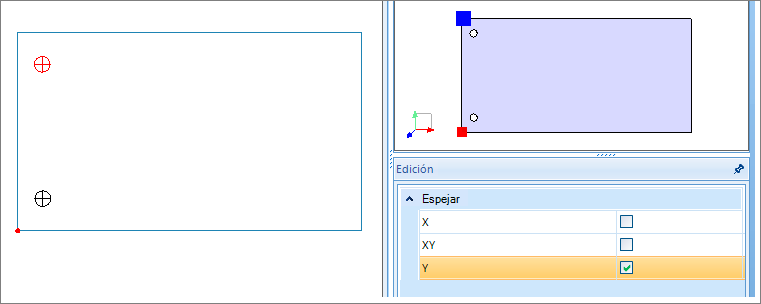

Reflejo del eje Y: Si la opción seleccionada es Y, se generará un agujero en el mismo punto en Y y se reflejará el valor de X.
