A continuación se muestran todas las opciones de exportación para integraciones de Builder con optimizadores de corte:
01 - ALTURA (X)
- Busca la información del ancho de la pieza en el proyecto, descontando el Grosor del tapa cantos, y añadió el Sobrecorte (Registrado en la pestaña de Builder).
02 - AMBIENTE
- Busca la información del nombre del Ambiente 3D
03 - ATRIBUTO DEL SISTEMA
- Atributos del sistema
04 - BORDE DELANTERO
- Comprueba si hay un borde aplicado (cara delantera) en el registro de la pieza del Builder, devuelve 0 si no hay borde y 1 si hay un borde aplicado.
05 - BORDE DELANTERO ALTURA
- Devuelve la altura del tapa canto delantero que se registra en la pieza. Si existe la estructura " FITA_BORDA ", devuelve la altura del tapa canto, de lo contrario devuelve el valor vacío.
06 - BORDE DELANTERO COLOR
- Busca la "Descripción del color" del modelo aplicado a la Cara frontal del archivo .geometry.
07 - BORDE DELANTERO ESPESOR
- Devuelve el espesor del tapa canto delantero, tal como está configurado en el campo "espesor" de la pestaña del tapa canto en el Builder.
08 - BORDE DELANTERO ESPESOR Y ALTURA
- Concatena la información de Espesor (BORDE DELANTERO ESPESOR) y Altura (BORDE DELANTERO ALTURA).
09 - BORDE DELANTERO ESPESOR Y COLOR
- Devuelve la información de espesor y descripción del material aplicado al tapa canto frontal. Por ejemplo: material de espesor. Si no se aplica el tapa canto frontal, devuelve el campo vacío. Si no se aplica ningún tapa canto, devuelve el valor "-".
10 - BORDE DERECHO
- Comprueba si hay un tapa canto aplicado (lado derecho) en el registro de la pieza del Builder, devuelve 0 si no hay tapa canto y 1 si hay un tapa canto aplicado.
11 - BORDE DERECHO ALTURA
- Devuelve la altura del tapa canto derecho que se registra en la pieza. Si existe la estructura " FITA_BORDA ", devuelve la altura del tapa canto, de lo contrario devuelve un valor vacío.
12 - BORDE DERECHO COLOR
- Busca la "Descripción del color" del modelo aplicado en la Cara derecha del archivo .geometry.
13 - BORDE DERECHO ESPESOR
- Devuelve la altura del tapa canto derecho que se registra en la pieza. Si existe la estructura " FITA_BORDA ", devuelve la altura del tapa canto, de lo contrario devuelve un valor vacío.
14 - BORDE DERECHO ESPESOR Y ALTURA
- Concatena la información de Espesor (BORDE DERECHO ESPESOR) y Altura (BORDE DERECHO ALTURA).
15 - BORDE DERECHO ESPESOR Y COLOR
- Devuelve la información de espesor y descripción del material aplicado en el tapa canto derecho. Por ejemplo: material de espesor. Si no hay un tapa canto derecho aplicado, devuelve el campo vacío. Si no se aplica ningún tapa canto, devuelve el valor "-".
16 - BORDE IZQUIERDO
- Comprueba si hay un tapa canto aplicado (lado izquierdo) en el registro de la pieza del Constructor, devuelve 0 si no hay tapa canto y 1 si hay un tapa canto aplicado.
17 - BORDE IZQUIERDO ALTURA
- Devuelve la altura deltapa canto del borde izquierdo que se registra en la pieza. Si existe la estructura " FITA_BORDA ", devuelve la altura del tapa canto, de lo contrario devuelve un valor vacío.
18 - BORDE IZQUIERDO COLOR
- Busca la "Descripción del Color" del modelo aplicado en la Cara Izquierda del archivo .geometry.
19 - BORDE IZQUIERDO ESPESOR
- Devuelve el espesor del tapa canto del borde izquierdo, tal como está configurado en el campo "Espesor" de la pestaña del tapa canto del Builder.
20 - BORDE IZQUIERDO ESPESOR Y ALTURA
- Concatena la información de Espesor (BORDE IZQUIERDO ESPESOR) y Altura (BORDE IZQUIERDO ALTURA).
21 - BORDE IZQUIERDO ESPESOR Y COLOR
- Devuelve la información de espesor y descripción del material aplicado en el tapa canto izquierdo. Por ejemplo: material de espesor. Si no se aplica el tapa canto izquierdo, devuelve el campo vacío. Si no se aplica ningún borde, devuelve el valor "-".
22 - BORDE TRASEIRO
- Comprueba si hay un tapa canto aplicado (cara posterior) en el registro de la pieza del Builder, devuelve 0 si no hay tapa canto y 1 si hay un tapa canto aplicado.
23 - BORDE TRASEIRO ALTURA
- Devuelve la altura del tapa canto trasero que se registra en la pieza. Si existe la estructura " FITA_BORDA ", devuelve la altura del tapa canto, de lo contrario devuelve el valor vacío.
24 - BORDE TRASEIRO COLOR
- Busca la "Descripción del Color" del modelo aplicado a la Cara Trasera del archivo .geometry.
25 - BORDE TRASEIRO ESPESOR
- Devuelve el grosor del tapa canto trasero, como se configuró en el campo "Espesor" de la pestaña del tapa canto del Builder. *imagen
26 - BORDE TRASEIRO ESPESOR Y ALTURA
- Concatena la información de Espesor (BORDE TRASEIRO ESPESOR) y Altura (BORDE TRASEIRO ALTURA).
27 - BORDE TRASEIRO ESPESOR Y COLOR
- Devuelve la información de espesor y descripción del material aplicado al tapa canto trasero. Por ejemplo: material de espesor. Si no se aplica el tapa canto trasero, devuelve el campo vacío. Si no se aplica ningún borde, devuelve el valor "-".
28 - CANTIDAD ITEM
- Devuelve la cantidad relacionada con el item, siempre el texto "1".
29 - CANTIDAD MATERIAL
- Devuelve un texto fijo relacionado con la cantidad de material. Gplan = "1000" | OptimoPerfect: depende del material aplicado | Otros: "0"
30 - CLIENTE – DATOS DEL CLIENTE
- Busca la información en la pantalla de datos del cliente.
- Tag: "nombre del cliente
31 - COD CLIENTE
- Busca la información en la pantalla de datos del cliente.
- Tag: "codcliente”
32 - CÓDIGO
- Devuelve el código de la pieza. El valor es generado automáticamente por el sistema y es secuencial. El punto de partida puede ser 0 o 1, dependiendo de la opción seleccionada en la configuración del Plugin.
33 - CÓDIGO MATERIAL
- Busca la información del atributo CODE_PLATECUTTING
34 - DATOS DEL CLIENTE – PROYECTO
- Devuelve la información de la pantalla de Datos del Cliente o Datos del Proyecto seleccionada cuando se incluye este campo.
35 - DESCRIPCIÓN DEL MATERIAL
Contiene la siguiente información:
- MATERIAL: información del modelo registrado con este nombre;
- Espesor del item (información del atributo THICKNESS_PLATECUTTING);
- Descripción del MODELO aplicado;
36 - DESCRIPCIÓN DEL MODULO
- Devuelve la descripción registrada en el módulo principal.
37 - DESCRIPCIÓN PIEZA
- Busca la descripción registrada en la pieza de Promob.
38 - DIM_X_MATERIAL

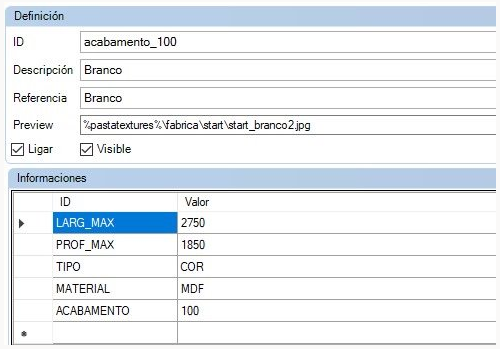

- Busca la información del nombre del modelo LARG_MAX:
39 - DIM_Y_MATERIAL
- Busca la información del modelo de nombre PROF_MAX:
40 - DISENÕ
- Información generada por el Builder View/Catalog. Código de diseño
41 - DISENÕ DEL MÓDULO
- Devuelve el código de dibujo del módulo padre. Es generado por los plug-ins Builder View y Builder Catalog.
42 - ESPESOR DEL MATERIAL
- Busca la información del atributo THICKNESS_PLATECUTTING
43 - ESTÁNDAR
- Devuelve un texto fijo definido por el usuario en la configuración del plan de corte. Si no se ha introducido un valor, para OttimoPerfectCut devuelve "default", para el resto, devuelve el valor fijo "0".
44 - FECHA
- Devuelve la fecha de generación del plan.
45 - ID ERP
- Código generado por el plan para enlazar con el ERP Promob. El código sólo se genera cuando el plan de corte se genera a través del plug-in de integración.
46 - ID MÓDULO
- Devuelve el ID_PROMOB del módulo padre de la pieza (generado automáticamente por el sistema)
47 - NOMBRE DEL MATERIAL
- Busca la información registrada en la información del nombre del modelo MATERIAL
48 - NÚMERO DE PEDIDO
- Devuelve el número de la orden de producción.
49 - OBSERVACIONES
- Crea sólo la columna de observaciones, pero debe ser creada manualmente en la columna de exportación
50 - OBSERVACIONES-PROMOB
- Observaciones de Promob
51 - PEIEZA ID
- Busca el ID_PROMOB, ID generado automáticamente por el sistema.
52 - PEIEZA REFERENCIA
- Busca la referencia COMPLETE del módulo.
53 - POSICIÓN PIEZA
- Devuelve la posición de la pieza, "derecha" e "izquierda".
54 - PROF (Y)
- Busca la información de la profundidad de la pieza en el entorno, descontando el Espesor del tapa canto, y añadiendo el Sobrecorte (Registrado en la pestaña de Builder).
55 - PROG. 1
- Código del programa de perforación, generado por los plug-ins de la máquina. Sólo se genera cuando hay necesidad de generar programas para hacer la pieza.
56 - PROG. 2
- Código del programa de perforación, generado por los plug-ins de la máquina. Sólo se genera cuando hay necesidad de generar 2 programas para hacer la pieza.
57 - PROG. 3
- Código del programa de perforación, generado por los plug-ins de la máquina. Sólo se genera cuando hay necesidad de generar 3 programas para hacer la pieza.
58 - REF.MÓDULO USADO
- Busca la referencia COMPLETE del módulo padre.
59 - REF.MÓDULO USADO / ID
- Concatena la información del artículo REF.MÓDULO USADO y MÓDULO ID.
60 - REFERÊNCIA DE MATERIAL

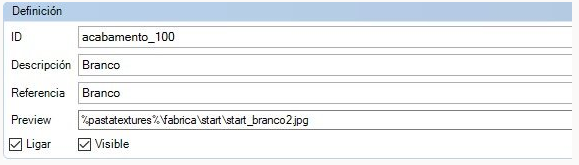

- Busque la referencia registrada en el Modelo aplicado:
61 - REFERENCIA DEL ITEM EM EL SISTEMA
- Referencia del Sistema
62 - REFILO DIR

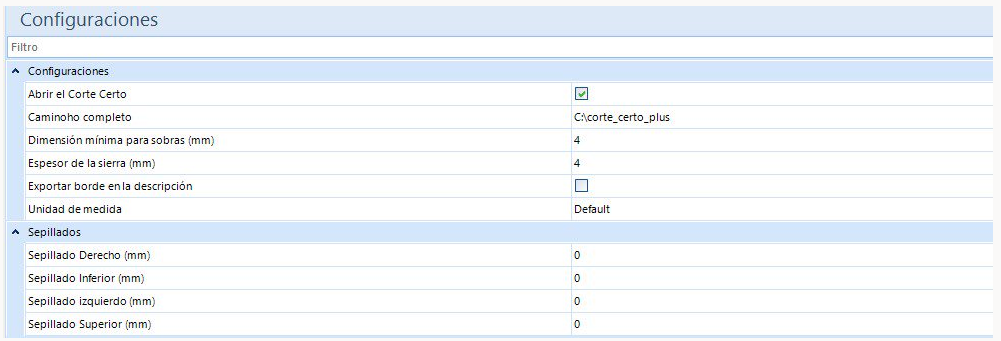

- Información registrada en la configuración del Plug-in:
63 - REFILO ESQ
- Información registrada en la configuración del Plug-in:
64 - REFILO INF
- Información registrada en la configuración del Plug-in:
65 - REFILO SUP
- Información registrada en la configuración del Plug-in:
66 - RESP. PLANO
- Devuelve el valor fijo "Promob-Builder".
67 - SOBRECORTE EN LA DIMENSIÓN
- Devuelve el valor "verdadero" si el artículo tiene el sobrecorte en la dimensión
68 - TEXTO FIJO
- Texto que puede ser configurado en el Plug-in, la información registrada aparecerá.
69 - TIENDA – DATOS DE LA TIENDA
- Devuelve el nombre de la empresa registrada en la pantalla Datos del cliente / Datos de la empresa / Nombre
70 - TOPOLOGIA
- Devuelve el valor: Código del material + Referencia del material + Espesor del material
71 - TRAYECTORIA DE LA ETIQUETA
- Devuelve la ruta completa desde donde se creó el archivo BMP de la pieza.
72 - UNIDAD
- Devuelve el valor "UN". Para Cut Pro, comprueba la unidad de cada artículo. El perfil de tirar del cuello, por ejemplo, devuelve M en lugar de UN.
73 - VEIO
- Devuelve la dirección del eje según el campo de evaluación de la dirección del eje de la pieza
