Disponible desde la versión: Plugin Builder 1.60.14.22 o superior
IMPORTANTE: en este momento esta función de alineación (derecha, izquierda, arriba, abajo, ...) solo está disponible para algunos complementos, la estamos agregando gradualmente a todos los complementos de la máquina.
Face de Alineación
Esta funcionalidad impacta en la orientación de las partes en los programas generados, para entender mejor el funcionamiento de la cara de la alineación, haga clic aquí.

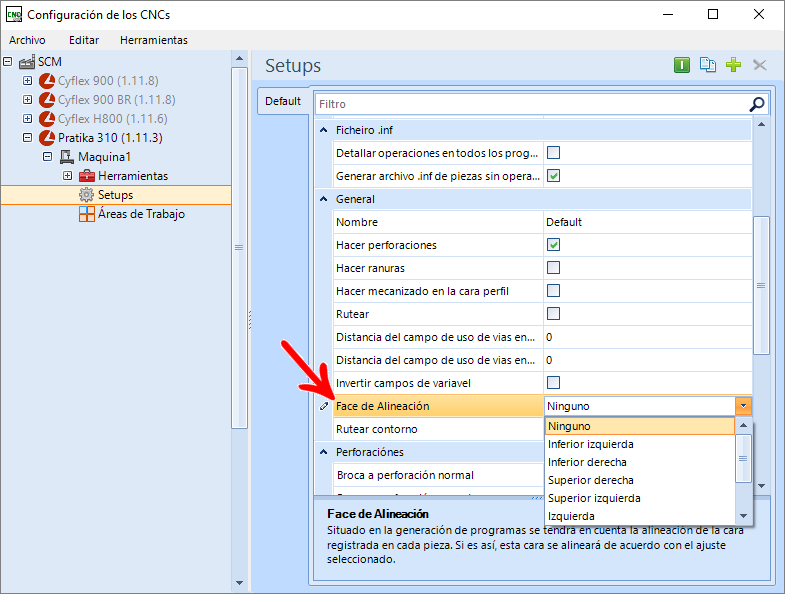

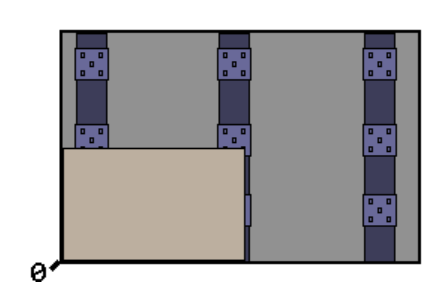

La Face de Alineación permite varias opciones para configurar la rotación de la pieza en el programa por el punto cero.
Esta configuración guiará la cara de alineación registrada en la pieza para que esté de acuerdo con la opción seleccionada.
Las opciones de configuración son:
- Ninguna
- Inferior izquierda
- Inferior derecho
- Superior derecho
- Superior izquierdo
- Izquierda
- Inferior
- Derecha
- Superior
Programas

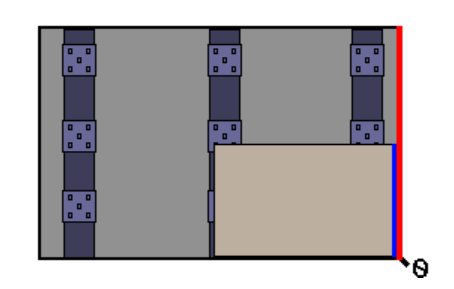

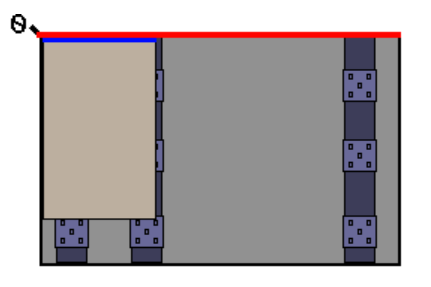

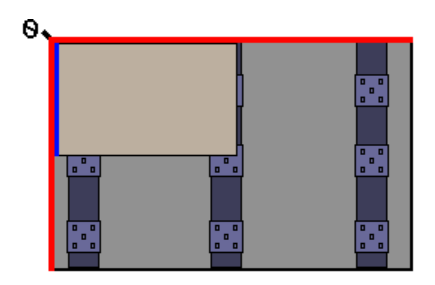

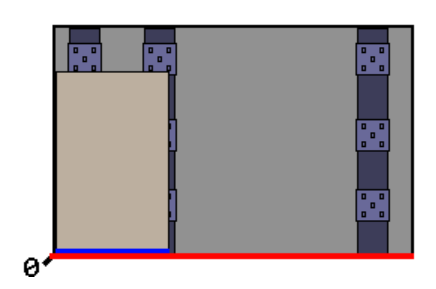

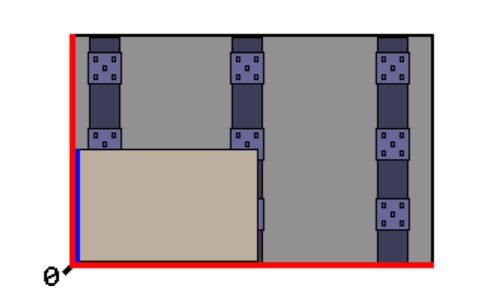

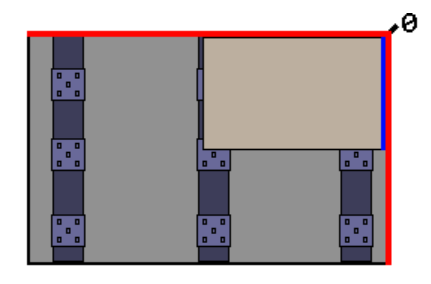

A continuación se muestran las posibles rotaciones para que cada opción del face de alienación configurada.

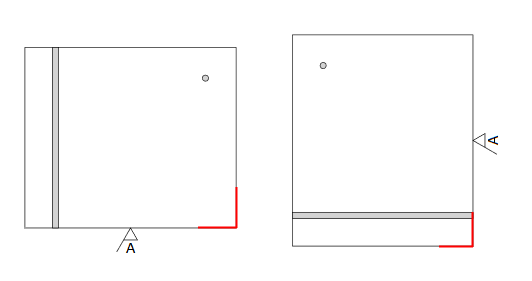

Por ejemplo, una parte con la cara de la alineación en la parte inferior, con un agujero y un desgarro vertical.
- Pieza

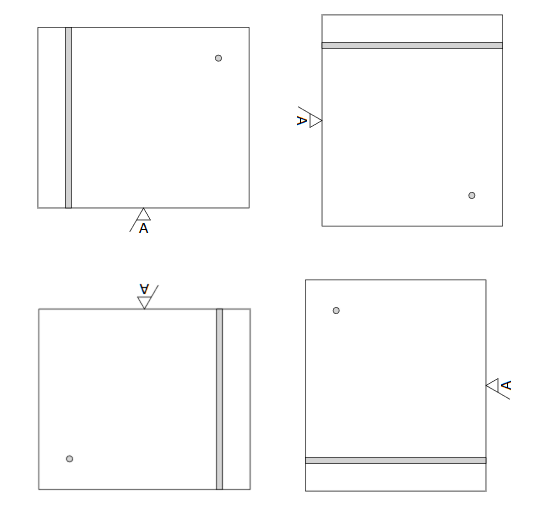

- Ninguna

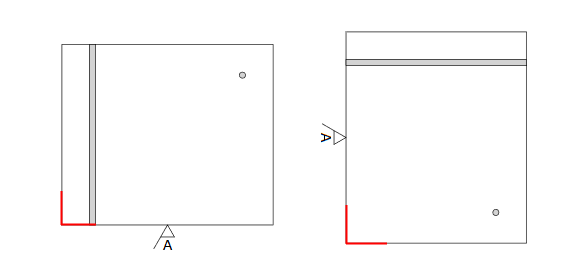

- Inferior Izquierdo
- Inferior Derecho

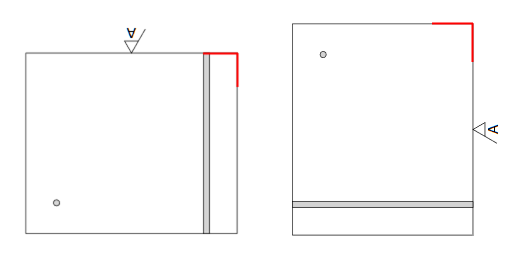

- Superior Derecho
- Superior Izquierdo

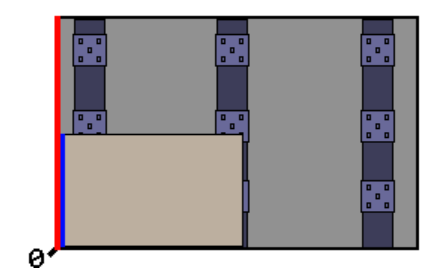

- Izquierdo
- Inferior
- Derecha
- Superior
