Verifique a continuación la estructura de los archivos y carpetas generados cuando los generan los programas Nesting.
Archivos
Ejemplo de estructura de archivos, ejemplo generado con el Plugin Pratika 320:
BMP_Etiquetas: destinado a las imágenes de las piezas.
PGM_Nesting: destinado a los programas que se utilizarán en el montaje del plan de Nesting, conteniendo sólo aquellas operaciones que son posibles de realizar en Nesting. Esta carpeta también incluye archivos CSV, que detallan todos los programas por tipo de material.
PGM_Perfil: destinado a programas con operaciones que no se pueden hacer en Nesting. Ejemplo: la parte de abajo tiene agujeros en las caras del perfil, el desgarro y los dos agujeros de la cara superior saldrán en el programa de la carpeta PGM_Nesting, y por consiguiente los agujeros de las caras del perfil saldrán en los programas de la carpeta PGM_Perfil. Importante, los programas de la carpeta Perfil empiezan a contar desde A, no desde B. (LAT0006A)
PGM_Piezas: destinadas a programas normales, donde no hay restricciones de Nesting, como si los programas se generaran sin la opción de Nesting seleccionada.

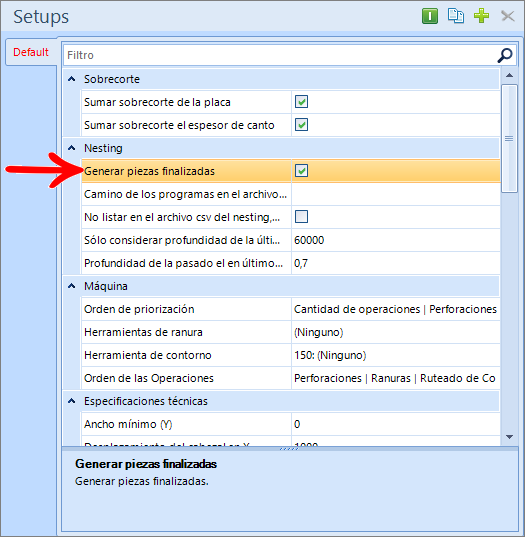

Generar piezas terminadas
La función de esta opción, al generar programas de Nesting si hay alguna de las operaciones de la pieza que no se puede hacer en Nesting, no se hará ninguna operación en el programa de Nesting, y sólo se hará el contorno de la pieza.

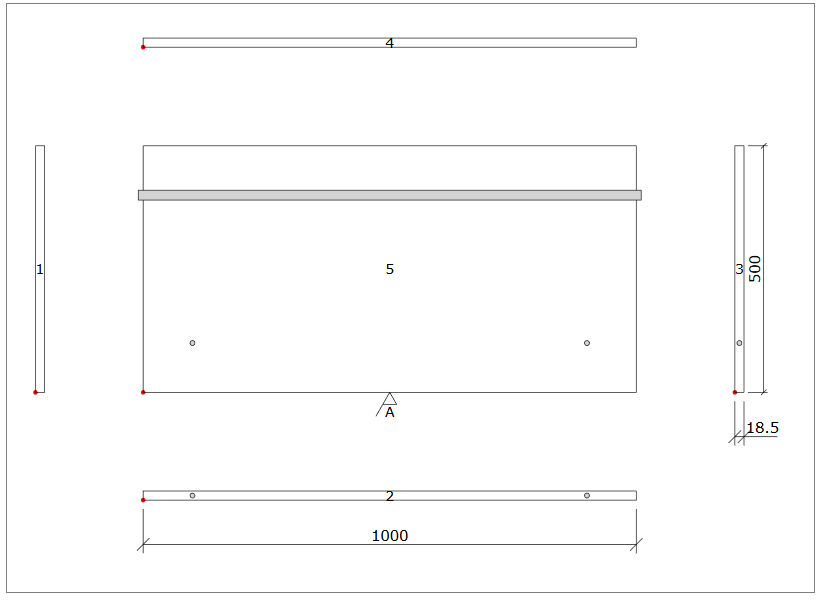

Por ejemplo: en la parte de arriba donde tenemos agujeros de perfil y agujeros en la cara superior, los agujeros de perfil no se realizarán en los programas de anidamiento, por lo que ninguna de las operaciones en la cara superior se realizará en el programa en la carpeta PGM_Nesting, y el programa en la carpeta PGM_Perfil tendrá además de las operaciones de cara de perfil, las operaciones de cara superior.
Archivo .CSV

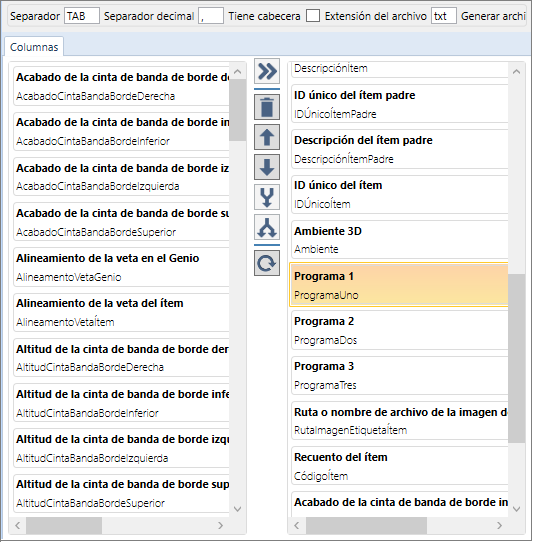

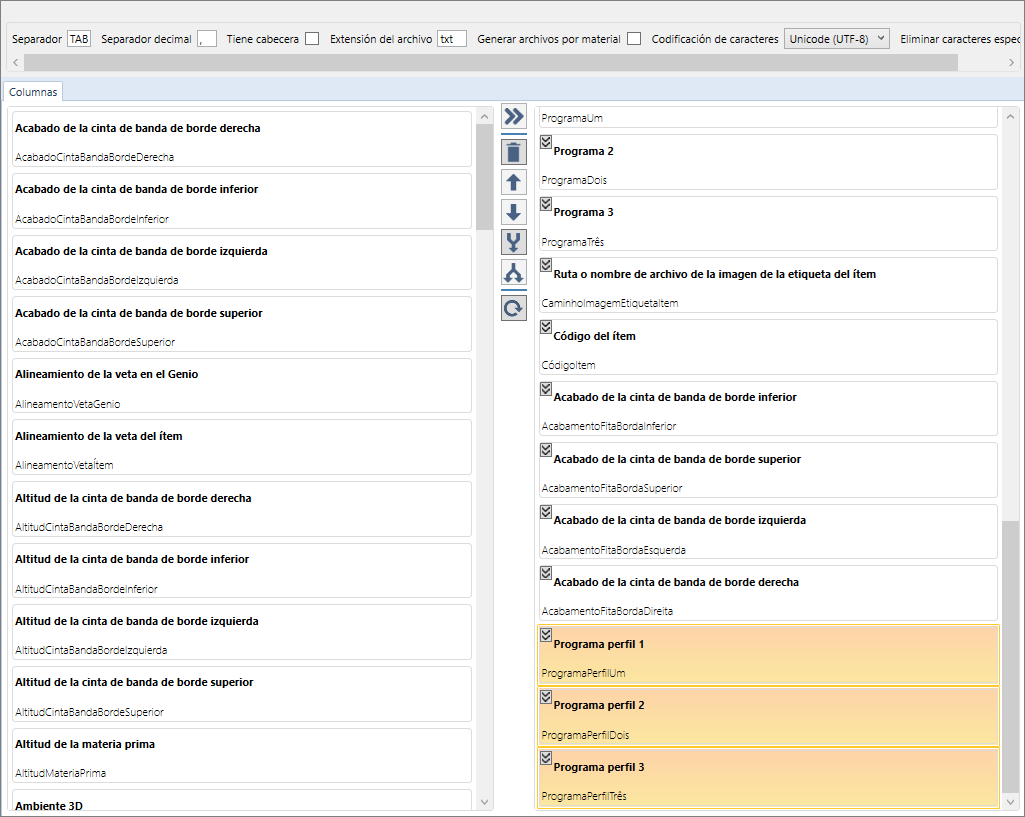

El csv puede contener varios tipos de información, generalmente por defecto, tiene 3 columnas asignadas a los programas, como se muestra a continuación. Estas columnas se refieren a los programas que se deben hacer después del anidamiento, así que en estas columnas los programas que se muestran son los programas de la carpeta PGM_Perfil.
Para que la etiqueta generada para cada pieza tenga el código de los programas para complementar la pieza y hacer todas las operaciones, si todas las operaciones se hacen en el propio Nesting este campo se mostrará vacío, porque no hay más operaciones que hacer.
