El Plugin Editor tiene registros realizados anteriormente por el equipo Promob. El propósito de estes registros es servir como ejemplo y como base para que a partir de ellos, se puede reproducir su modelo de fabricación real. Estas registros se pueden modificar y borrar, leer a continuación la forma de proceder:
1. Pre-registros de perforación:
El Plugin Editor proporciona siete proyectos ejemplos, que están disponibles para descargar haciendo clic aquí. Los siete proyectos se componen de un balcón de una puerta y el cajón cuatro cajones bajos, la diferencia entre los diseños son las herrajes:

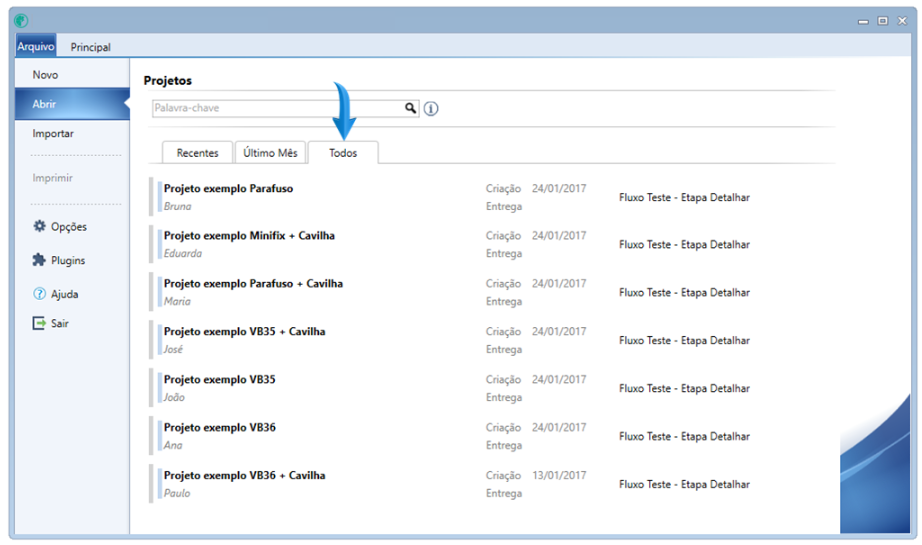

El primer paso es localizar cual proyecto cumple con las herrajes utilizadas en su método de construcción, hecho que, abrirlo haciendo clic en él.

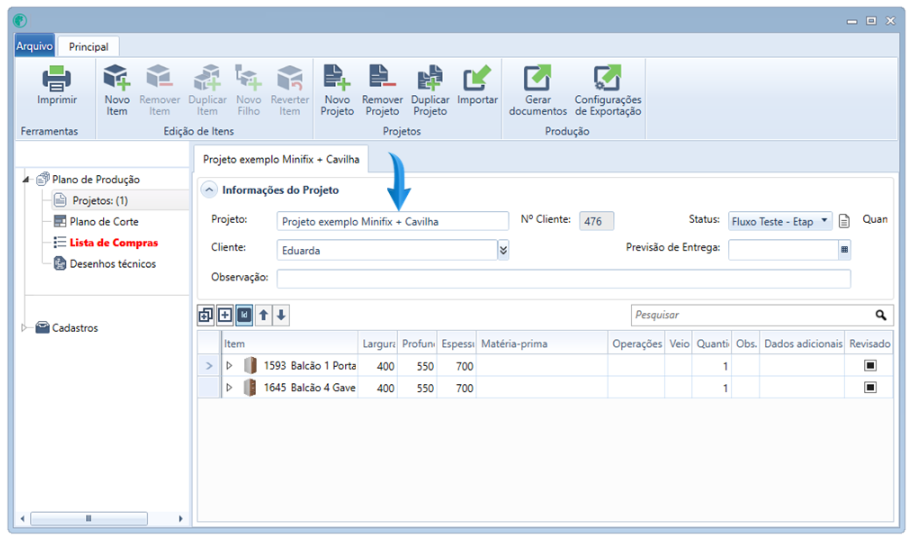

Vamos a usar el ejemplo de diseño minifix + tarugo:

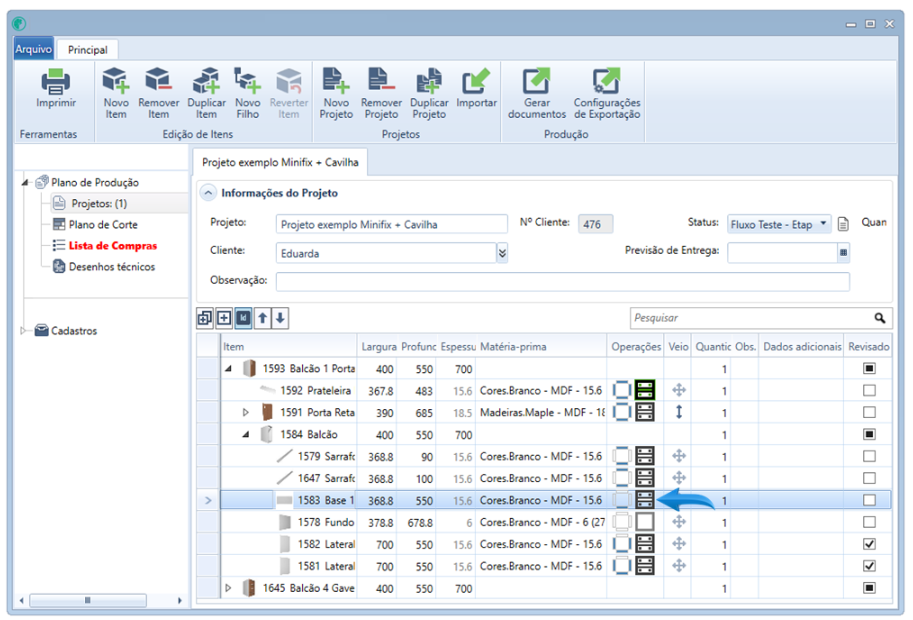

Con el proyecto abierto, seleccione una de las piezas. Usemos como ejemplo la base. Haga clic en el lugar que se indica a continuación para abrir el Plugin Editor:

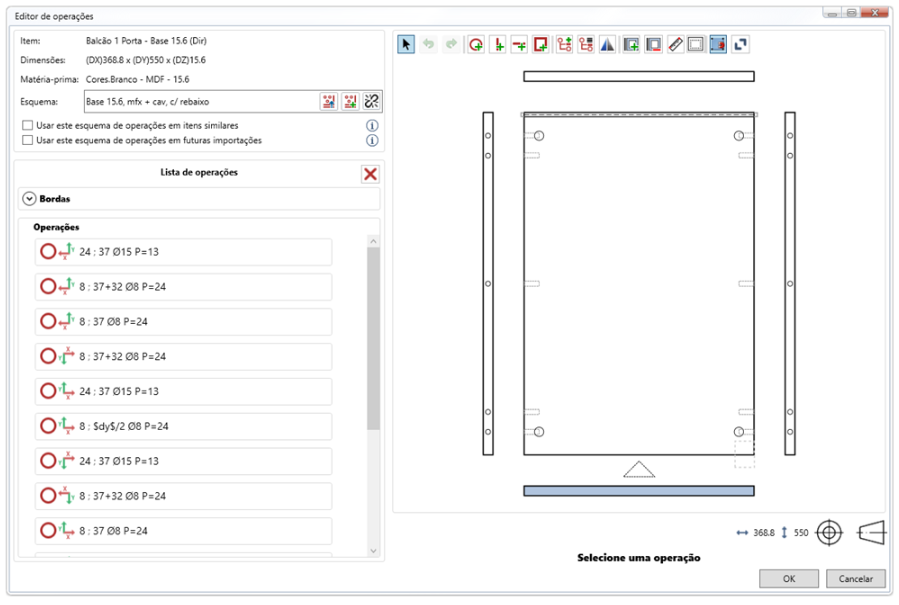

La base será abierta a través del Plugin Editor. Para entender cómo la pieza se representó en el Editor, haga clic aquí.
El registro de la perforación existente sobre esta base, se llevó a cabo con base en estudios técnicos, sin embargo, puede cambiar la ubicación de los orificios y el diámetro y profundidad, también se puede añadir o eliminar los agujeros y las características de la ranura, entre otras cuestiones. El propósito de las piezas ya están registradas previamente es servir como ejemplo y como base para que a partir de ellas, se puede reproducir su modelo de fabricación real.
Si necesita hacer algun cambio en este esquema de perforación, hazlo y después guarda la base con otro nombre. Mira el video tutorial aquí.
Con el esquema de perforación correcto y seguro, se puede determinar que se trata de la perforación estándar para todas las bases que se importan en Promob Cut Pro. Para averiguar cómo hacer clic aquí y aquí.
2. Pre-registros de bloques de operaciones:
Un bloque es una entidad que puede contener una o más operaciones en paquete. Cuando se crea un bloque, el bloque se queda disponible para su uso en proyectos futuros.
El Plugin Editor ofrece seis ejemplos de bloques de operaciones pre-registrados, son ellos:
Bisagra (lateral del mueble);
Bisagra (puerta del mueble);
Corredera (lateral del mueble);
Corredera (lateral del cajón;
Perforación para estante;
Tirador.
Para obtener más información sobre bloques, haga clic aquÍ.
3. Pre-registros do flujo de operaciones:
El flujo de operaciones está destinado a ayudar en la organización y gestión de los proyectos que se ejecutan dentro de la planta/carpintería.
El Plugin Editor proporciona un ejemplo de un flujo pre-registrado, siendo:
Para obtener más información sobre flujos, clique aquí.
4. Pre-registros da reglas “Altura patrón de los tapacantos”:
A través de esta regla se puede determinar qué altura de tapacanto se debe aplicar en un espesor de placa dado.

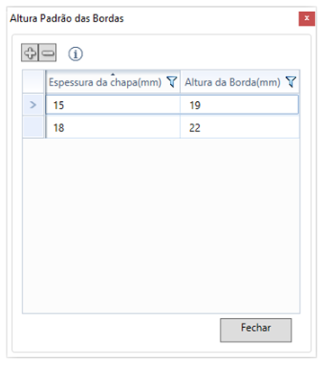

El Plugin Editor proporciona un ejemplo de regla registrada, que es:
Es decir, cuando se identifica placa de espesor de 15mm se aplica tapacanto de altura 19mm y cada vez que se identifica placa de espesor de 18mm se aplica tapacanto de altura 22mm.
Para eliminar una regla haga clic en el signo menos (-) en la esquina superior izquierda de la pantalla.
Para añadir una regla haga clic en el signo más (+) en la esquina superior izquierda de la pantalla.
