Para adicionar perforaciones en la pieza:

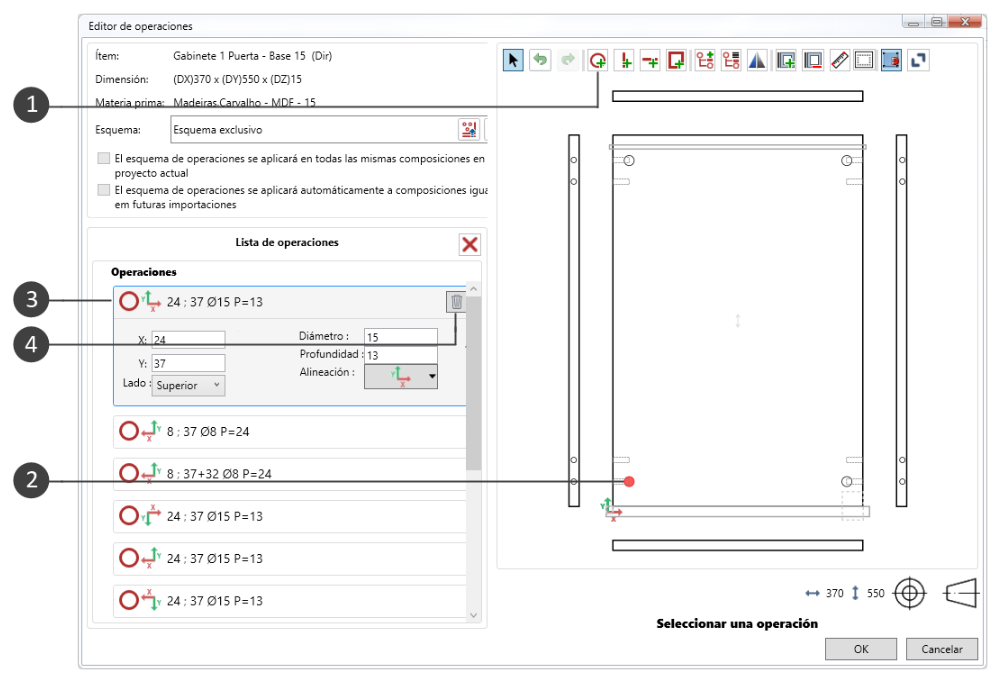

1. Acceda el Plugin Editor y:
1. Haga clic en el botón Añadir Perforación;
2. En el preview de la face de la pieza, haga clic en el local donde desea insertar la perforación;
3. En la Lista de Operaciones se habilitan las configuraciones referentes a la perforación:
PISTA: utilice variables para configurar las propiedades de la perforación.
3.1. Posición X: valor en la que la perforación debe ser posicionada en el eje X (horizontal). Esta posición siempre considera el punto central de la perforación;
3.2. Posición Y: valor en la que la perforación debe ser posicionada en el eje Y (vertical). Esta posición siempre considera el punto central de la perforación;
3.3. Diámetro: valor del diámetro de la perforación;
3.4. Profundidad: valor de la profundidad de la perforación;
3.5. Face: seleccione la face de la pieza que debe recibir la perforación;

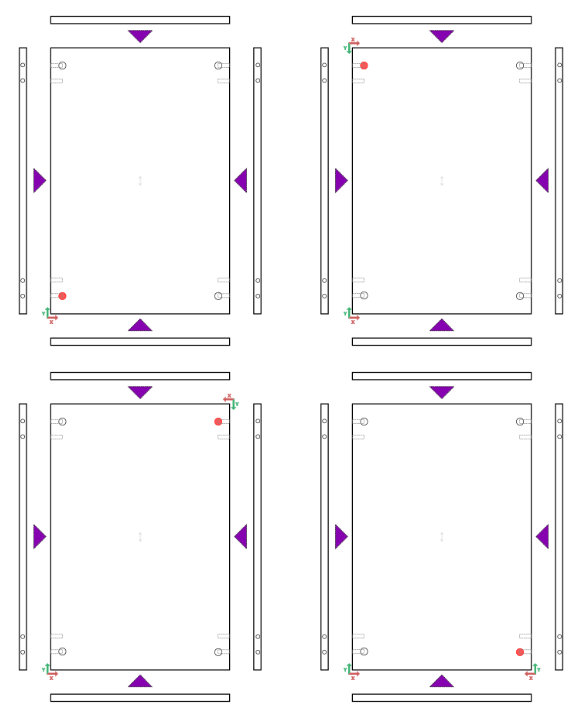

3.6. Alineación: define el punto de referencia de la perforación. La imagen abajo identifica los posibles puntos de referencia desde el cual son considerados los valores X e Y
4. Para remover la perforación, la seleccione en la Lista de Operaciones. Ponga el ratón sobre el registro del mismo y haga clic en el botón Remover Operación. También se puede remover la perforación la seleccionando y pulsando la tecla Delete;
PISTA: caso hagas algún error en el Registro de Operaciones, se puede deshacer el mismo utilizando la herramienta Deshacer. La misma se puede utilizar sucesivamente hasta el punto que desee.
