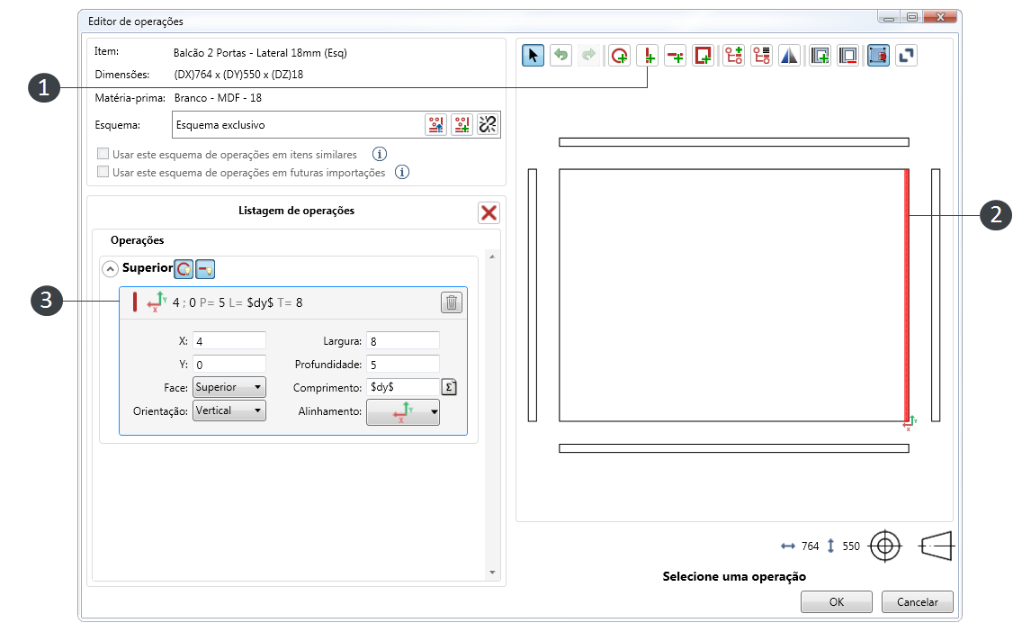

Para añadir ranura en la pieza, tiene que acceder el Plugin Editor y seleccionar la opción Ranura vertical o horizontal:
1. Haga clic en el botón Añadir ranura vertical/horizontal;
2. En la pieza, introduzca la ranura dando clic con el botón izquierdo del ratón;
3. Ajuste las informaciones de la ranhura, como por ejemplo:
3.1. Posición X: valor en el que la rotura se debe colocar en el eje X (horizontal). Esta posición siempre se considera el punto central de la ranura;
3.2. Posición Y: valor en el que la rotura se debe colocar en el eje Y (vertical). Esta posición siempre se considera el punto central de la ranura;
3.3. Anchura: tear valor de ancho;
3.4. Profundidad: profundidad de valor ranura;
3.5. Cara: seleccione la cara de la parte que debe recibir la ranura;
3.6. Longitud: establecer la longitud de la ranura;
3.7. Orientación: establece la orientación de la ranura (vertical o horizontal);

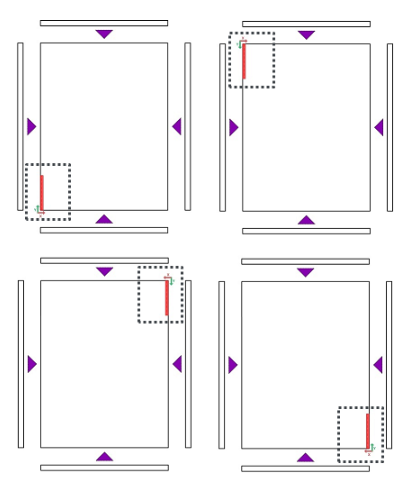

3.8. Alineación: ajusta el punto de referencia de la ranura. Para cada parte final hay un punto de referencia desde el cual se considerará los valores X e Y:
Para eliminar la ranura seleccionada pulse Delete en el teclado.
