Para que la pastina del piso y la pastina de la pared queden alineadas en Promob Revest, es necesario realizar el ajuste manual y validar visualmente en el ambiente 3D.
IMPORTANTE: el alineamiento puede requerir pequeños ajustes hasta que el encaje esté conforme al resultado esperado.
Existen dos formas de realizar el alineamiento:
Opción 1 – Utilizando la herramienta Desplazamiento

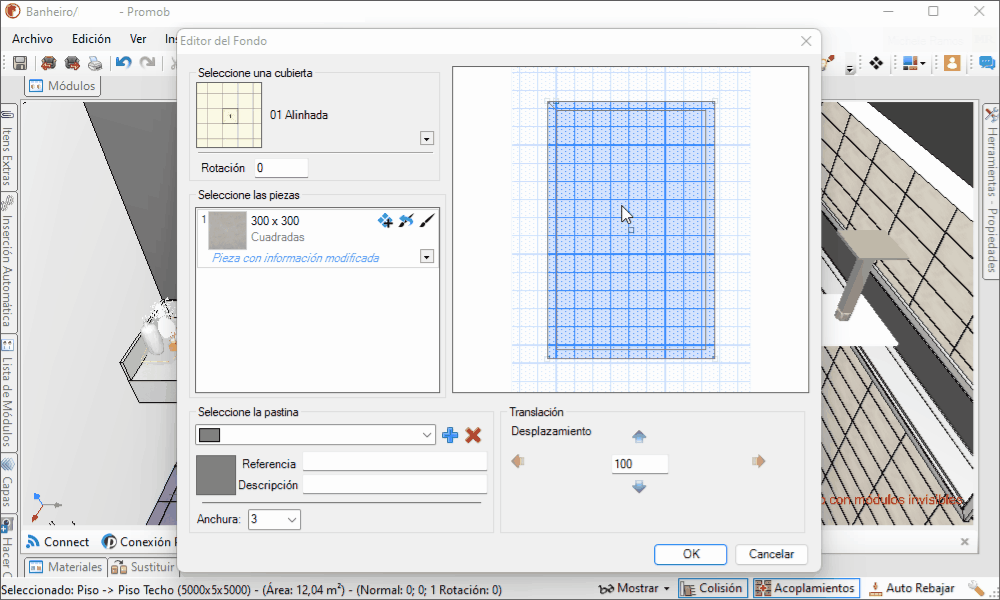

1. Después de insertar la paginación en el piso y en la pared, haga clic con el botón derecho del ratón sobre una de las paginaciones y seleccione Editar Alicatado.

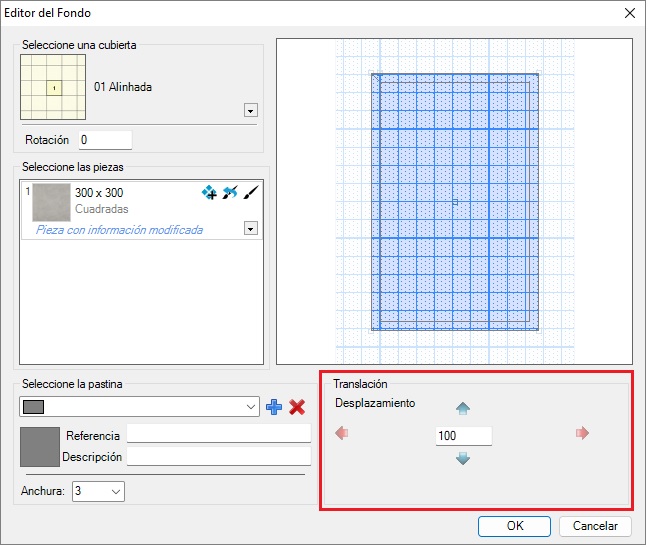

2. En el campo Translación, configure el valor deseado en el campo Desplazamiento para mover la paginación:
Derecha / Izquierda
Arriba / Abajo

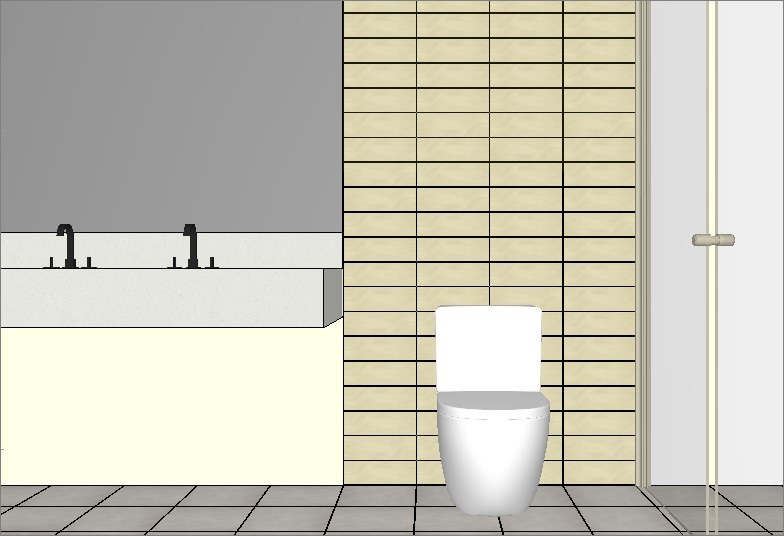

3. Ajuste hasta que la pastina del piso esté alineada con la de la pared.
Opción 2 – Moviendo directamente con el ratón

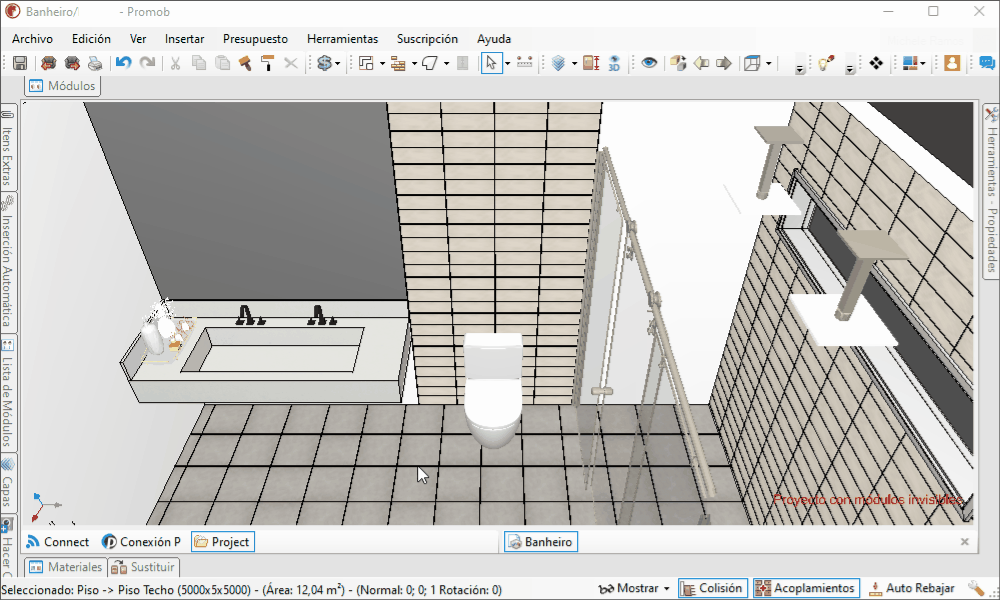

1. En el ambiente 3D, mantenga presionado el botón derecho del ratón sobre la paginación.
2. Arrastre horizontal o verticalmente hasta alinear la pastina según la necesidad.
3. Haga clic en OK para confirmar el cambio.
4. Si todavía no está conforme con el resultado deseado, repita el proceso hasta obtener el alineamiento deseado.
