Para configurar la estructura del armario:
IMPORTANTE: verifique con el fabricante la disponibilidad del Constructor de Armarios para el Promob STUDIO.
Para acceder al Constructor de Armarios use una de las opciones:

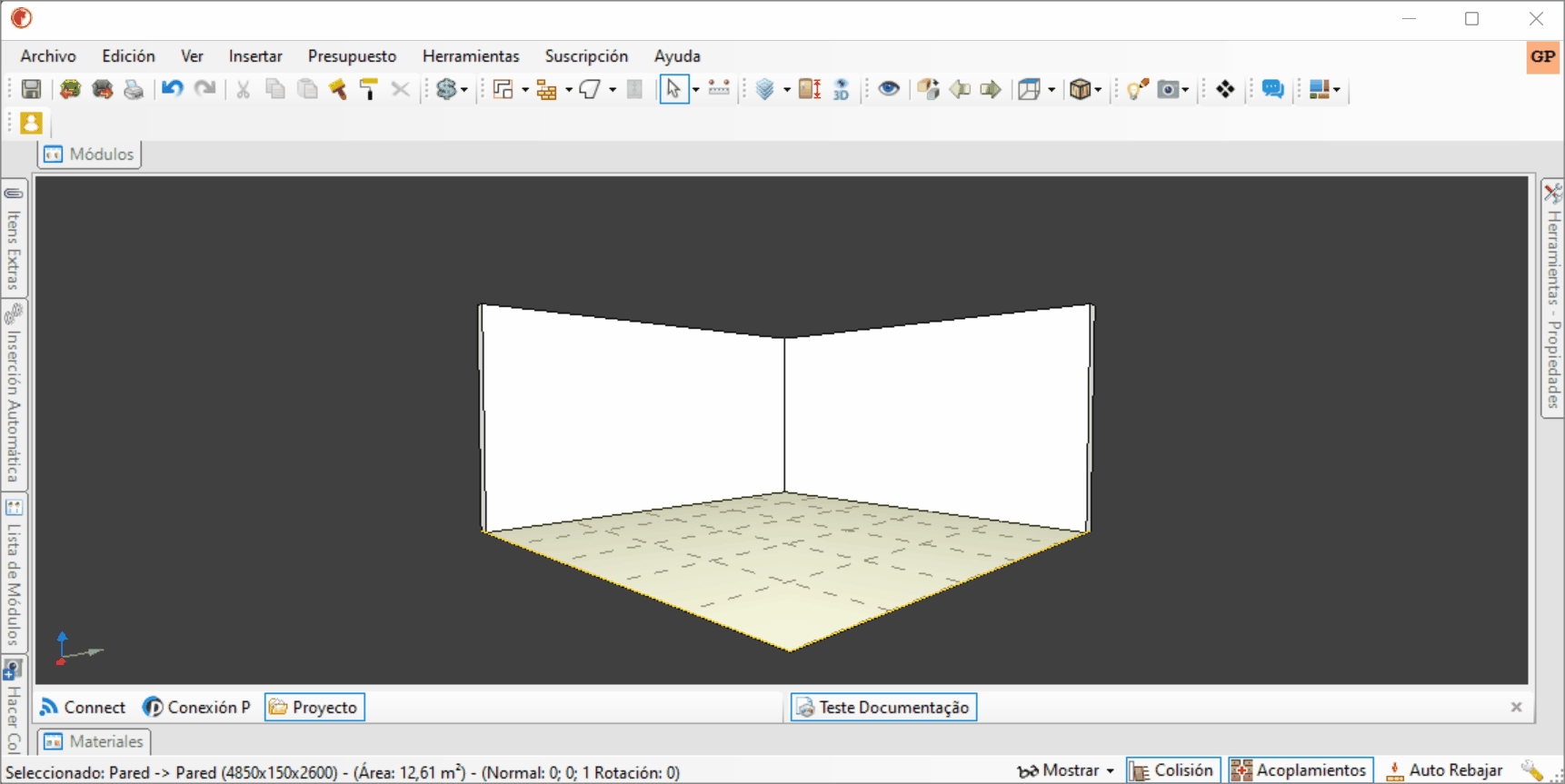

Opción 1: Seleccione la pared o el piso y haga clic en el botón Construir Armario en la barra de herramientas superior.

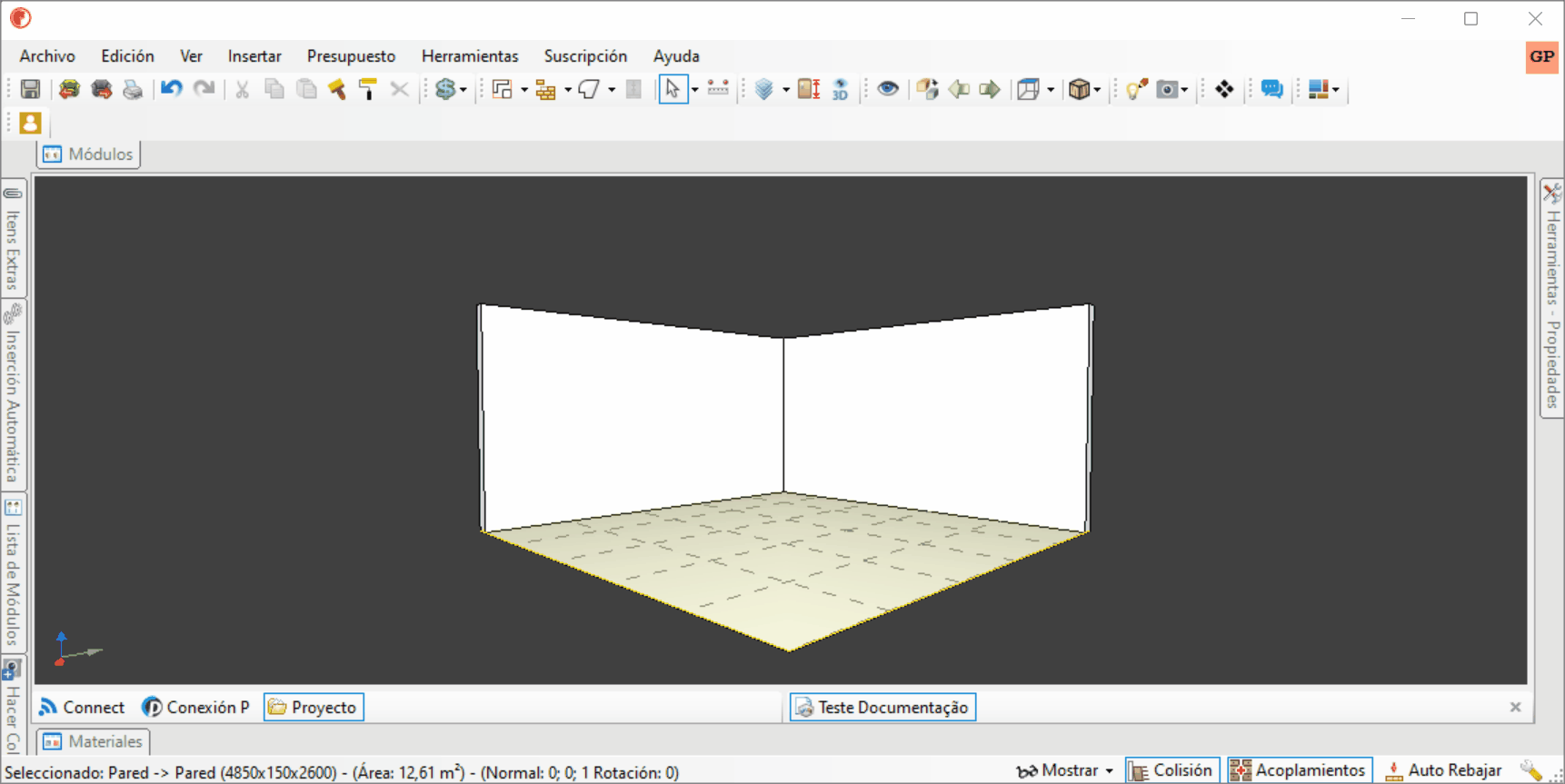

Opción 2: Haga clic en el botón derecho del ratón en la pared o en el piso y seleccione la opción Constructor de Armarios.

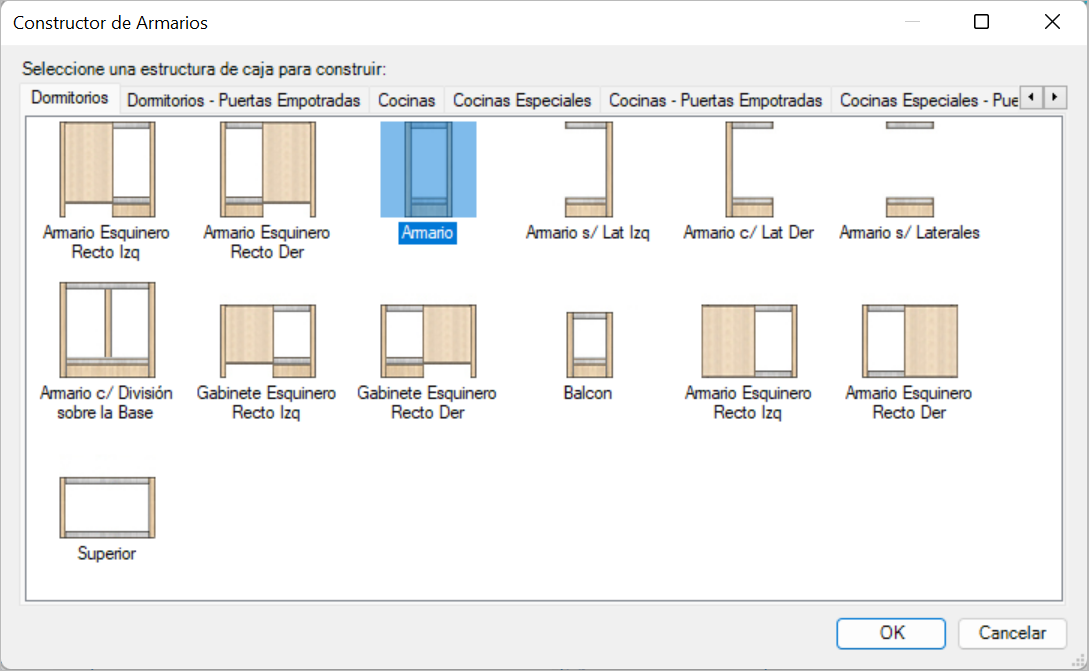

1. Seleccione la estructura del armario y haga clic en OK.
IMPORTANTE: Las opciones de armario varían de acuerdo a cada Fabricante.

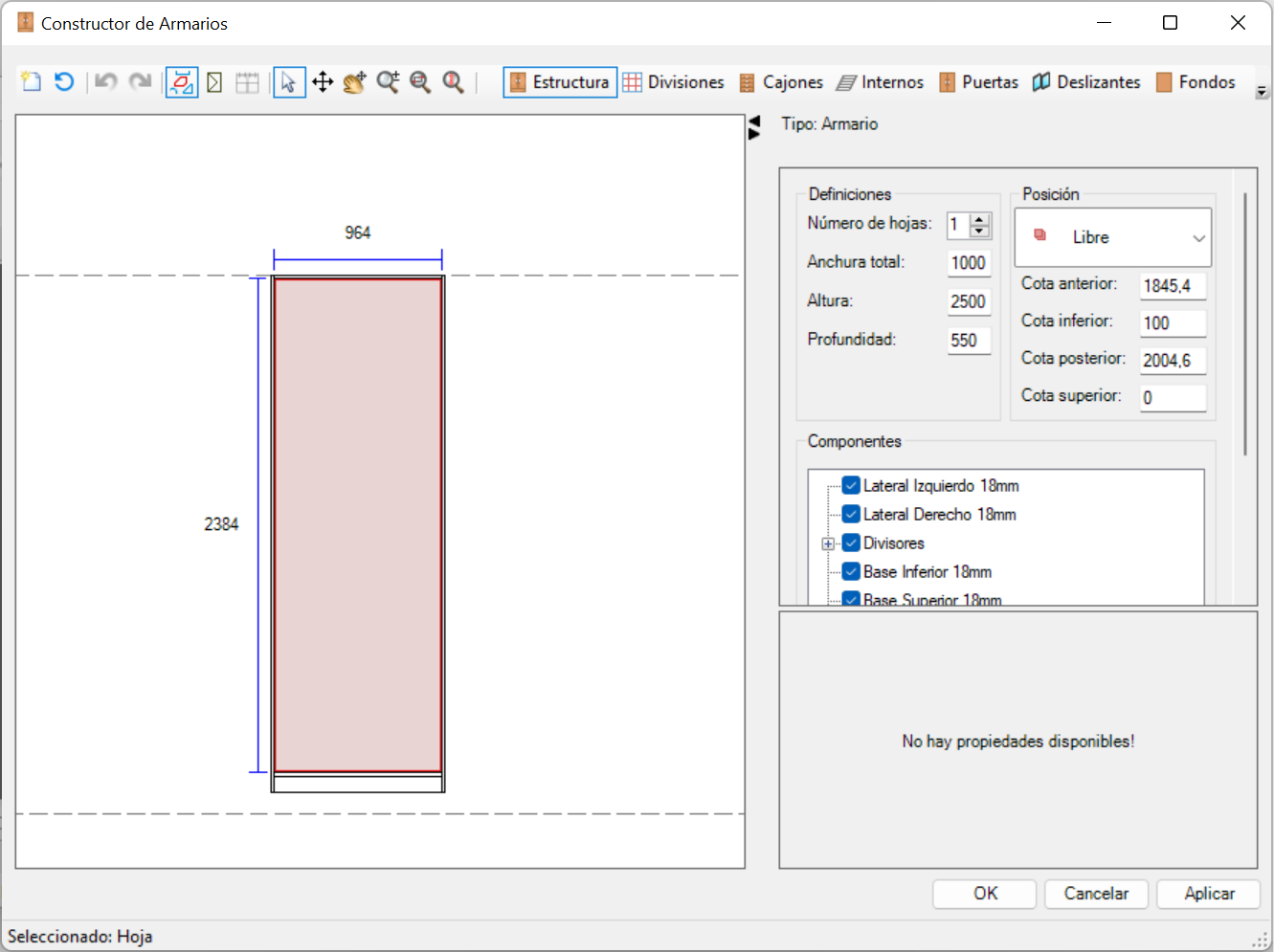

2. Con el Constructor de Armarios abierto, haga clic en la Estructura y configure:
- Definiciones: dimensiones y número de vanos del armario, informar el valor de las propiedades. Se puede cambiar el tamaño del armario usando las flechas que se muestran en el área de gráficos, acercando el mouse a los límites del armario.
- Posición: posición del armario en el ambiente. Seleccione una de las opciones de la lista de posiciones o usa la herramienta Mover Estructura.
- Componentes: marque o desmarque los componentes del armario que desea insertar o eliminar. Los componentes varían según las opciones de la estructura del armario.
NOTAS:
- Por patrón, los vanos de la estructura siempre serán del mismo tamaño.
- El valor de la anchura total de la estructura del armario está configurado de acuerdo con cada sistema.
- Para Promob PLUS, ARCH y ACADEMIC la altura de la estructura del armario es igual a la altura de la pared seleccionada en el entorno 3D o igual al tamaño máximo del lado, si se selecciona el piso.
- Para los demás Promobs este valor se configura de acuerdo a cada sistema.
- La longitud (ancho) de la estructura total es igual a la suma de las aberturas, más la suma de los espesores de los lados y más la suma de las particiones de la estructura.

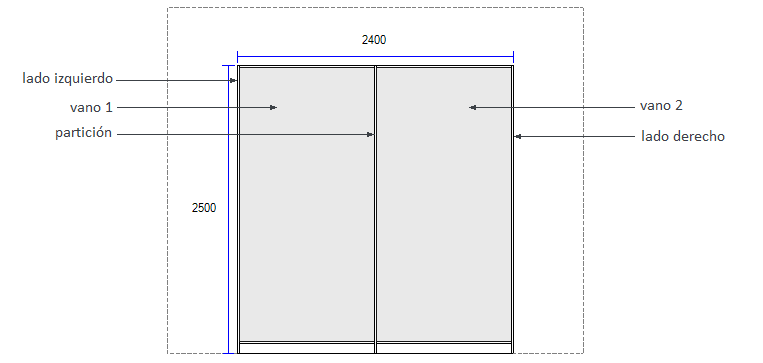

Ejemplo: lado izquierdo (18 mm) + vano 1 (1173) + partición (18 mm) + vano 2 (1173 mm) + lado derecho (18 mm) = 2400 mm
- La altura de la estructura del armario comprende la distancia desde la base superior hasta el zócalo.
- El número de vanos determina el número de divisiones de las bases superior e inferior.
- Para calcular el tamaño de los vanos de la estructura el Constructor considera el ancho total de la estructura, número de vanos, el espesor del lado izquierdo y lado derecho, y también el número de particiones y su espesor.
- Al cambiar el tamaño de la estructura del módulo sus elementos internos se mantienen. Por lo tanto, cuando se cambia el tamaño del armario, los elementos introducidos no se pierden, facilitando la configuración de las dimensiones de los elementos.
