A través del Plugin Builder es posible realizar contornos mecanizados, y estos se pueden presupuestar.
En este artículo se tratan las siguientes secciones:
Registro de operaciones de ruteado de contornos
Presupuesto de contorno ruteado
Registro de operaciones de ruteado de contornos
Para registrar el mecanizado de contornos:
1. Cree una nueva operación, como las demás operaciones, con las siguientes características específicas:
Tipo de Operación: Mecanizado de contornos
Cantidad: hay 3 opciones de cantidad, como se describe a continuación:
Perímetro de la pieza terminada: $PERIMETERMACHININIGCONTOURSHAPECONTOURTOTAL$/1000
Perímetro de pieza menos tapa canto: $PERIMETERMACHININIGCONTOURMINUSBORDER$/1000
Perímetro de la pieza, menos tapa canto, más Sobrecortede la hoja y la pieza (X e Y): $ PERIMETERMACHININIGCONTOURMINUSBORDERPLUSBORDERANDPLATECUTOFFSETCONTOUR $ / 1000
Aplicar la función a la pieza
1. En la pestaña Builder, vincule la operación a la pieza;
2. Para hacer esto, seleccione la pieza en el Viewport, la opción Contorno ruteado se muestra a continuación;
3. Cuando se realiza esta operación, se muestra el campo Operación, para vincular la operación;
- Si la operación no está vinculada, no se considerará en el presupuesto y en la integración.
Presupuesto de contorno ruteado
IMPORTANTE: Actualmente, el contorno ruteado no tiene integración con los planos de corte. Esta mejora se está desarrollando pero aún no se ha lanzado.
Para generar el presupuesto de Contorno Mecanizado, proceda de la siguiente manera:
1. Abra el catálogo de Promob;
2. Acceda a la opción Registro - Builder - Registro de de operaciones para presupuesto;

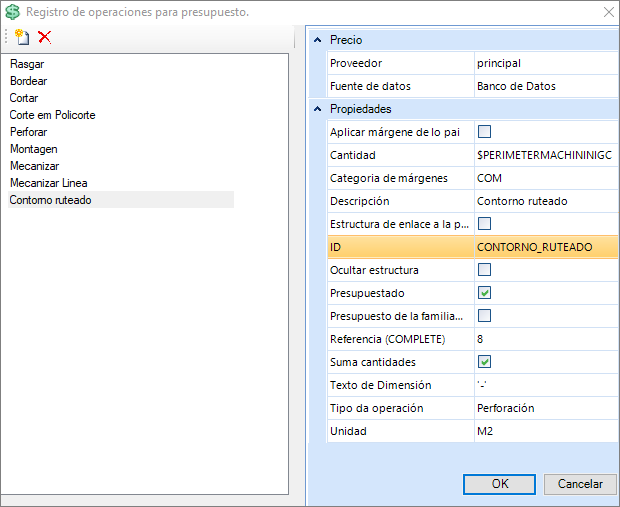

3. Configure de la siguiente manera:
Proveedor: seleccione la opción Proveedor de precios predeterminado del sistema. Por defecto es la opción principal;
Fuente de datos: seleccione la opción con el nombre correcto de la base de datos utilizada. De forma predeterminada, esta es la opción Base de datos;
Aplicar margen principal: si desea que la operación herede el margen principal, marque esta opción;
Categoría de margen: si no ha marcado la opción anterior, seleccione el margen que debe obedecer. Si es así, omita este paso;
Descripción: Contorno mecanizado
ID: CONTORNO_RUTEADO
Ocultar estructura:
Presupuestado: Cuando se marca esta opción, la operación será presupuestada;
Cantidad: hay 3 opciones de cantidad, como se describe a continuación:
Perímetro de la pieza terminada: $PERIMETERMACHININIGCONTOURSHAPECONTOURTOTAL$/1000
Perímetro de pieza menos aristas: $PERIMETERMACHININIGCONTOURMINUSBORDER$/1000
Perímetro de la pieza menos el corte de la hoja y la pieza (X e Y): $PERIMETERMACHININIGCONTOURMINUSBORDERPLUSBORDERANDPLATECUTOFFSETCONTOUR$/1000
Referencia (COMPLETA): En el ejemplo, usamos la referencia 8.
Suma de cantidades: manténgase sin marcar para que cada operación se enumere por separado.
Texto de dimensión: ('-')
Tipo de operación: Ruteado de contornos
Unidad: M2
Usar familia en el presupuesto: desmarque;
Vincular estructura al primer padre presupuestado: Deseleccionar;
4. Después de crear el presupuesto, cierre la ventana;
5. Acceda Registro - Módulos;
6. Seleccione, en el Árbol de Navegación, el elemento que debe tener el Ruteado de Contornos;
7. En esta pieza, acceda a la pestaña Builder;

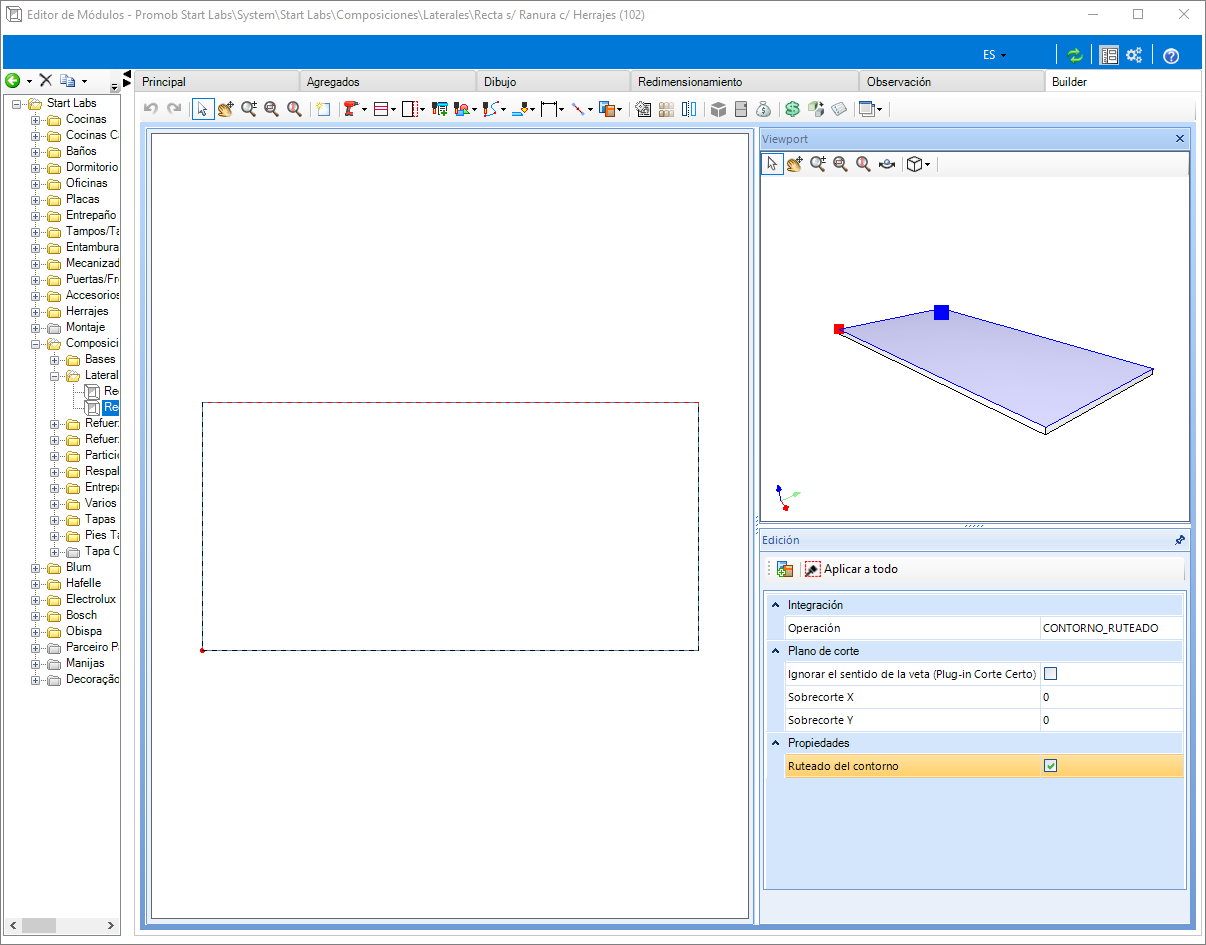

8. En la ventana de vista previa a la derecha, haga clic en la parte superior de la pieza;
9. En las opciones siguientes, seleccione la opción Ruteado del contorno.

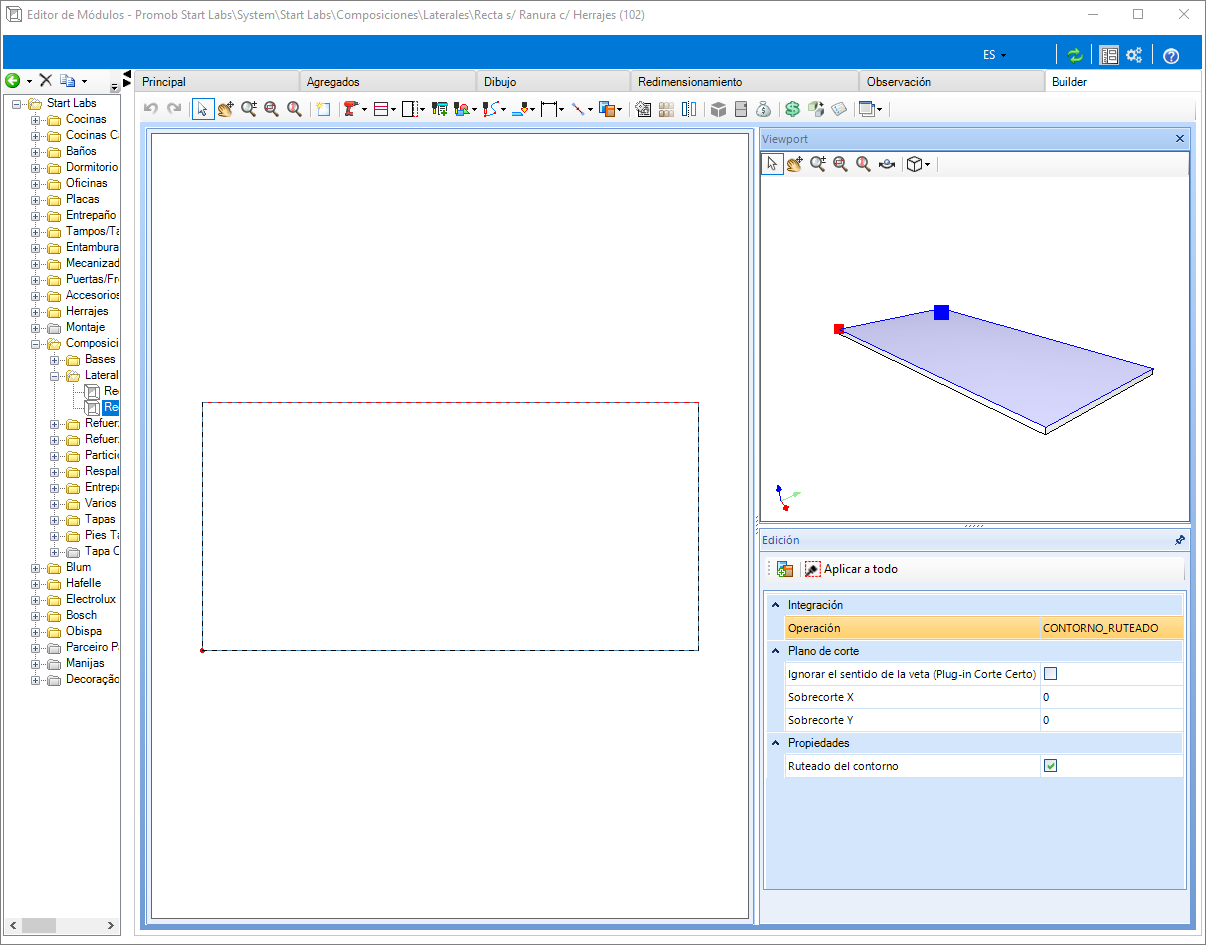

10. En el campo Operación, seleccione CONTORNO_RUTEADO, como recién creado;
