Los ajustes de Dimensiones Externas son los ajustes de medidas, que se mostrarán automáticamente en los módulos del grupo Baños en el Entorno 3D. Incluso después de establecer la configuración de medición, es posible cambiar la dimensión en el entorno 3D.

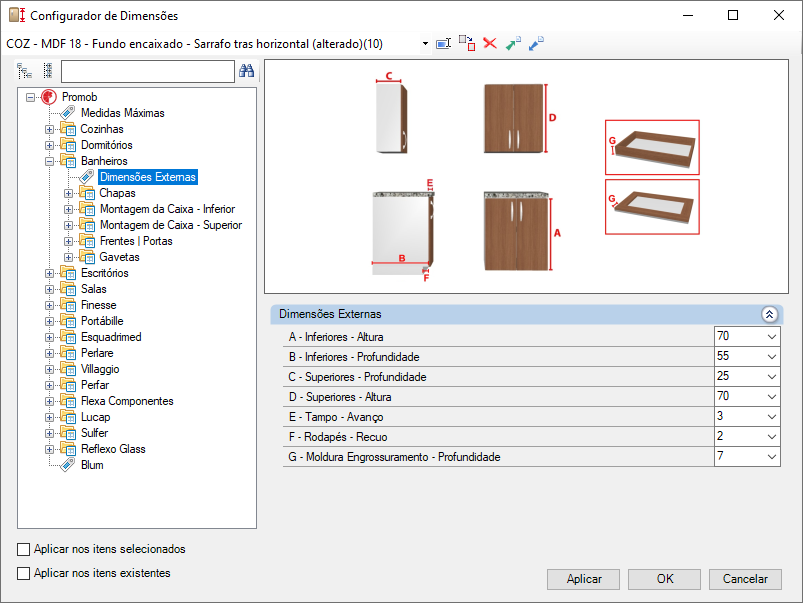

Consulte a continuación las definiciones de cada configuración disponible en Configurador de Dimensiones - Baños - Dimensiones Externas. Si es necesario, vea cómo aplicar la configuración de dimensiones aquí.

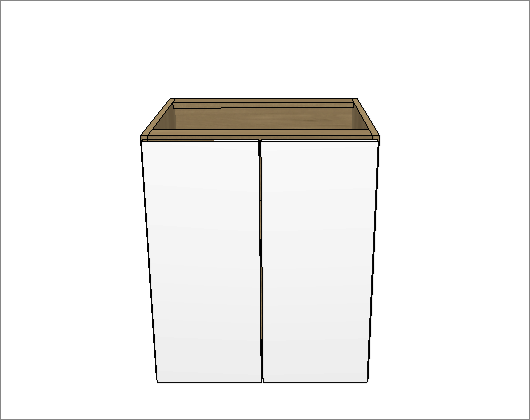

A – Inferiores - Altura: define la altura de los módulos inferiores de Baño.

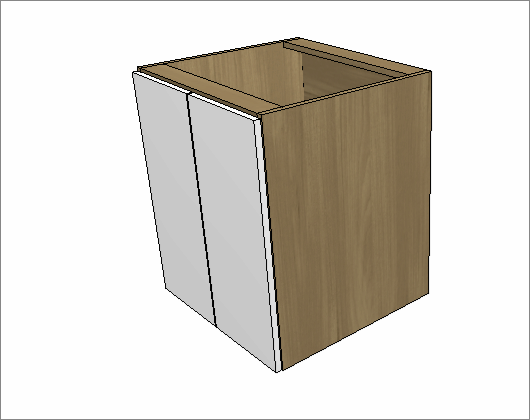

B – Inferiores - Profundidad: define la profundidad de los módulos inferiores de Baño.

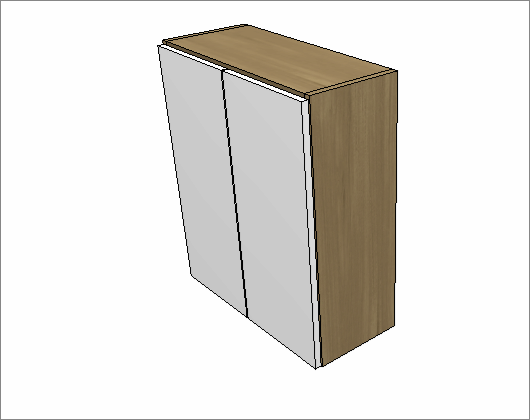

C – Superior - Profundidad: define la profundidad de los módulos superiores de Baños.

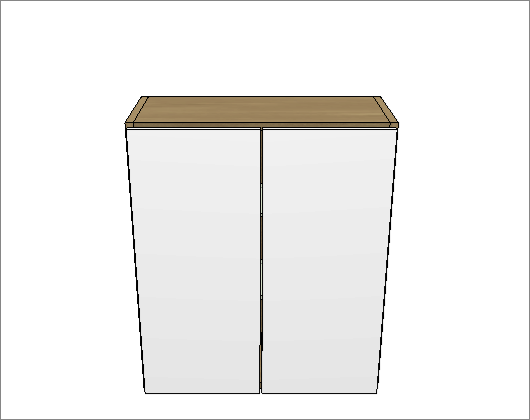

D – Superior - Altura: define la altura de los módulos superiores de Baños.

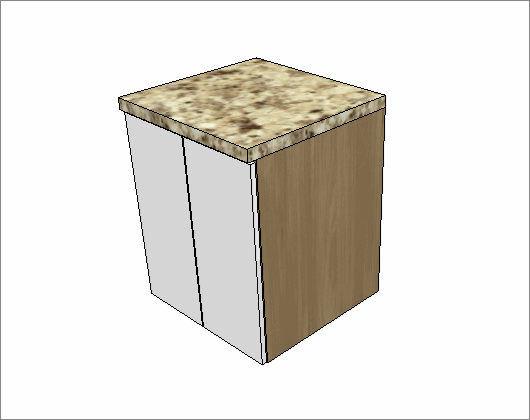

E – Tapa - Avanzo: define el valor de avance de la tapa sobre la caja del módulo de baño. La profundidad de la parte superior se cambia de acuerdo con el valor configurado.

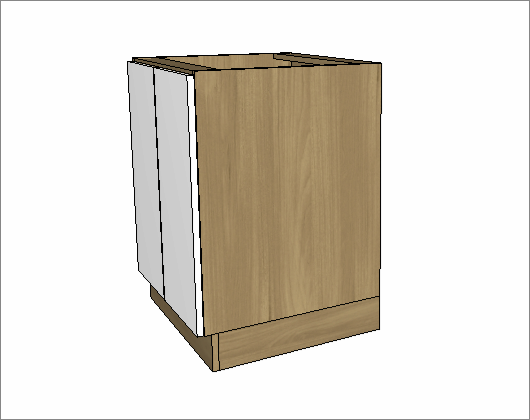

F – Zócalos - Holgura: establece la holgura del zócalo del módulo.

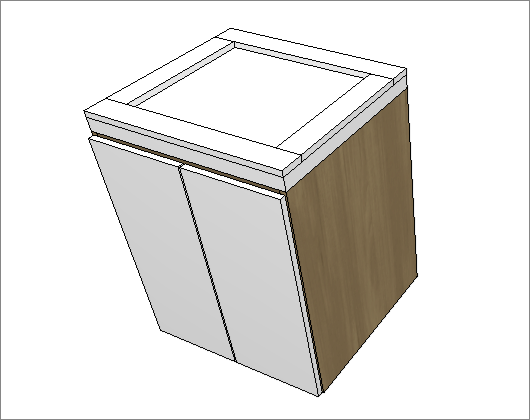

G – Marco Engrossuramento - Profundidad: establece la profundidad del marco engrossuramento superior recto.
