Este artículo cubre las siguientes secciones:
Tipo de proceso en Operación de Contorno

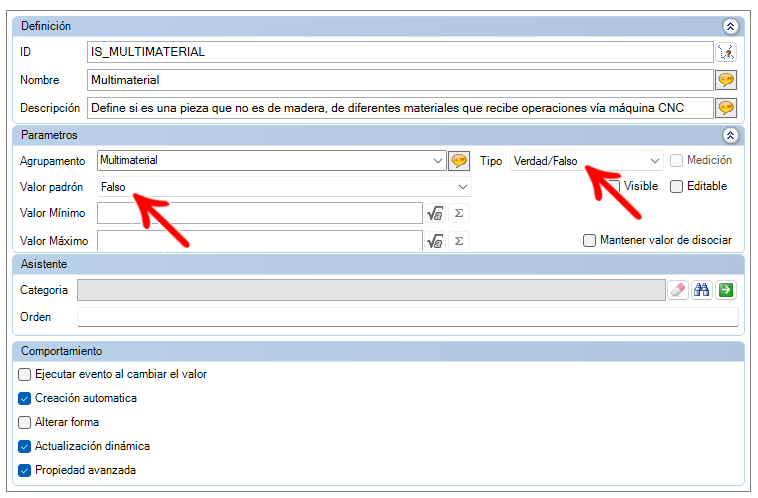

IS_MULTIMATERIAL Attribute
El atributo IS_MULTIMATERIAL = Verdadero indica que la pieza está fabricada en un material diferente a la madera (ejemplo: vidrio, granito, porcelana), y será procesada por Plugins CNC que soportan estos materiales.
Registro de atributo: atributo de Entidad.
Tipo: Verdadero/Falso
Valor predeterminado: Falso

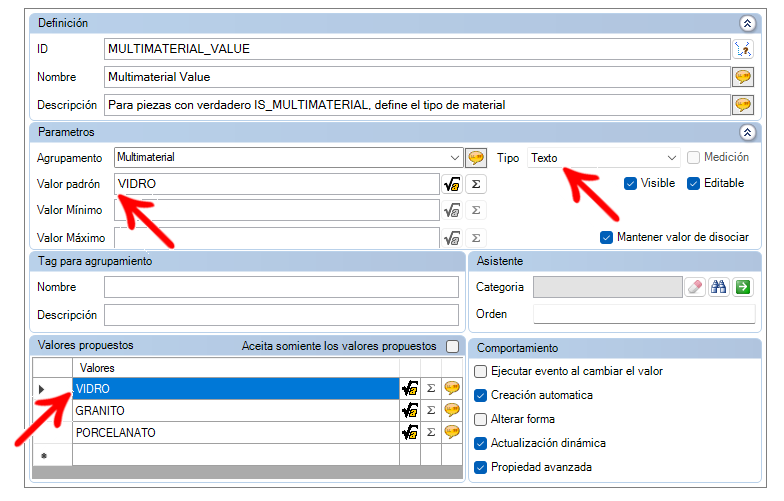

Atributo MULTIMATERIAL_VALUE
El atributo MULTIMATERIAL_VALUE indica el Material en el que se fabrica la pieza.
Registro de atributo: atributo de Entidad.
Tipo: Texto
Valores: utilice los valores propuestos y en ellos enumere los materiales que se utilizarán en el proceso de producción.
El valor de MULTIMATERIAL_VALUE se considera en las configuraciones de los pugins CNC compatibles.
NOTA:
- Las piezas con IS_MULTIMATERIAL = Verdadero no son compatibles con el registro de tapa cantos;
- El atributo COMPONENT también debe registrarse para permitir la generación de programas y documentación CNC. Para más información, haga clic aquí.
Tipo de proceso en operación de contorno
Las piezas Multimaterial permiten asociar un proceso de mecanizado a la operación de contorno externo, pudiendo asociarle layers/herramientas en Setup. Para hacer la asociación:

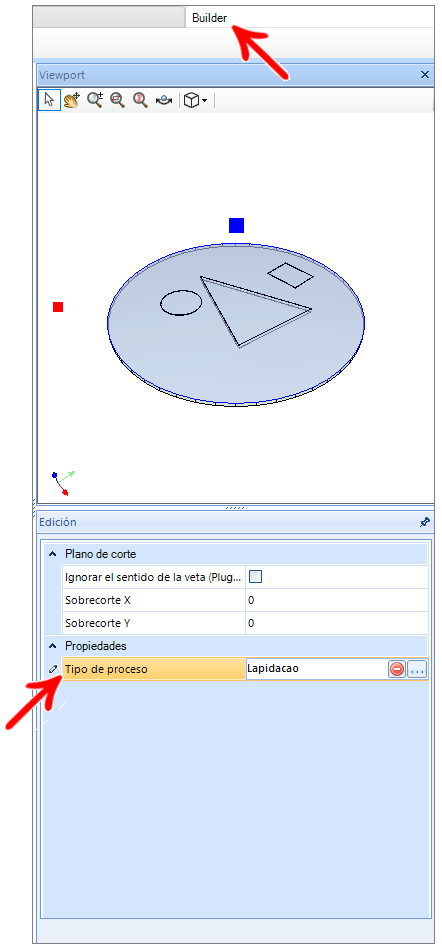

1. En la pantalla de registro, acceda a la pestaña Builder;
2. Seleccione la cara superior o inferior para ver la opción Tipo de proceso;
Consulte un ejemplo de registro de una pieza. Para este ejemplo:

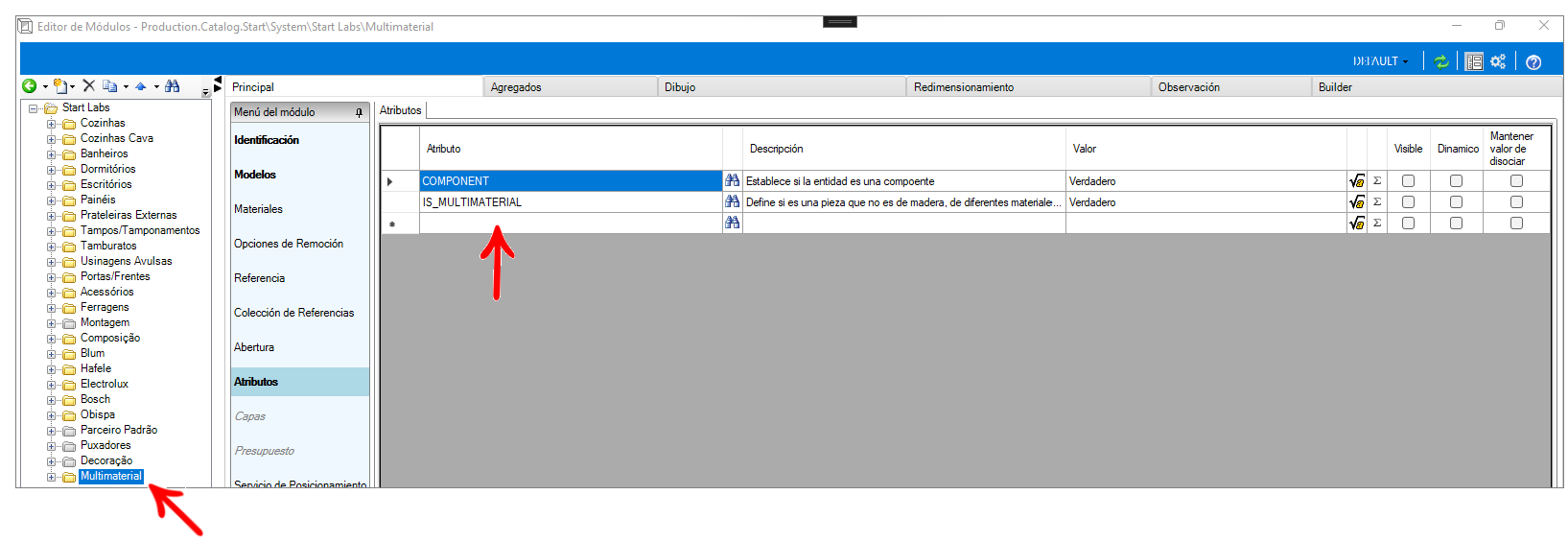

1. Se creó un grupo llamado Multimaterial y en él agregamos los atributos COMPONENT y IS_MULTIMATERIAL con valor Verdadero, por lo que las partes de este grupo heredan estos atributos;

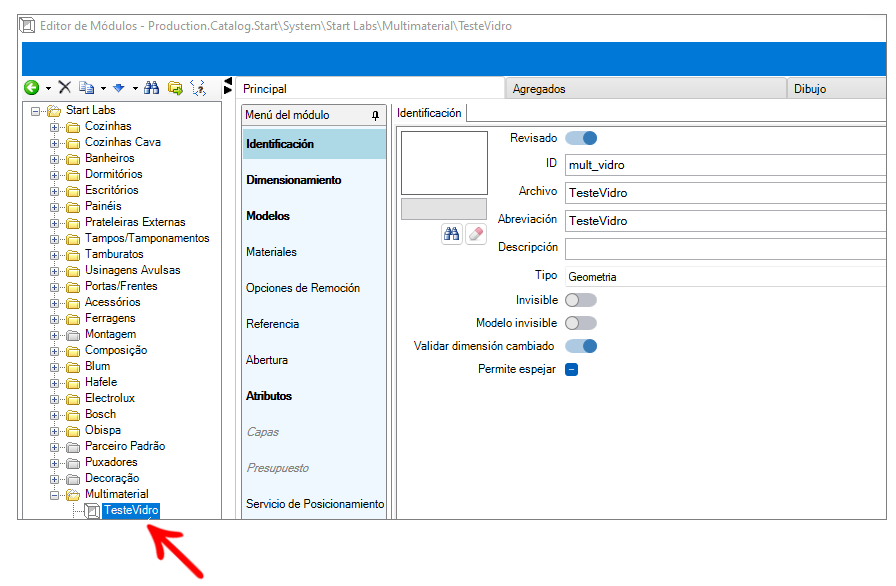

2. Creó una nueva geometría en este grupo;
3. Valor del atributo MULTIMATERIAL_VALUE definido para uno de los valores propuestos, en este caso, VIDRIO;

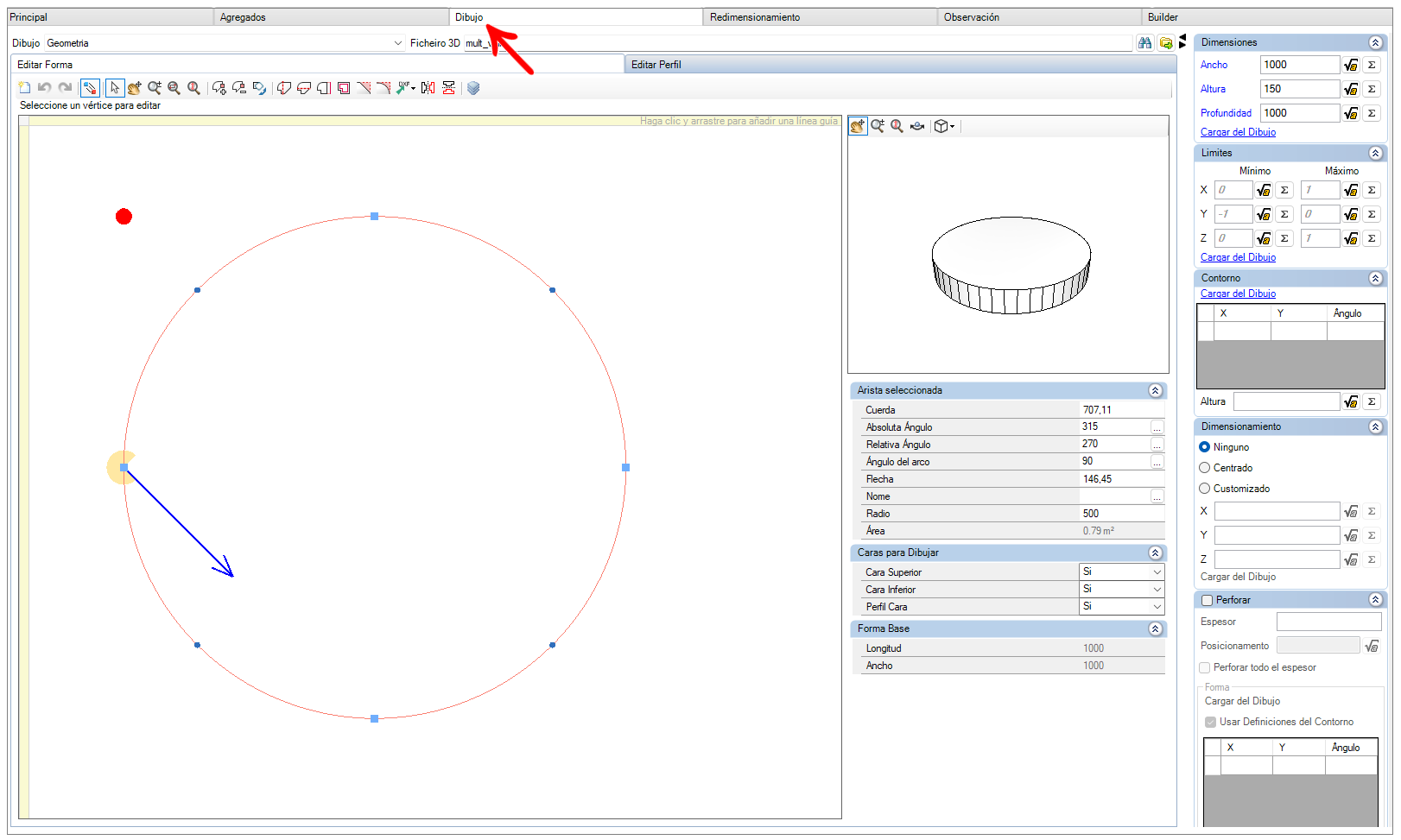

4. Editado el dibujo de geometría como se desee.

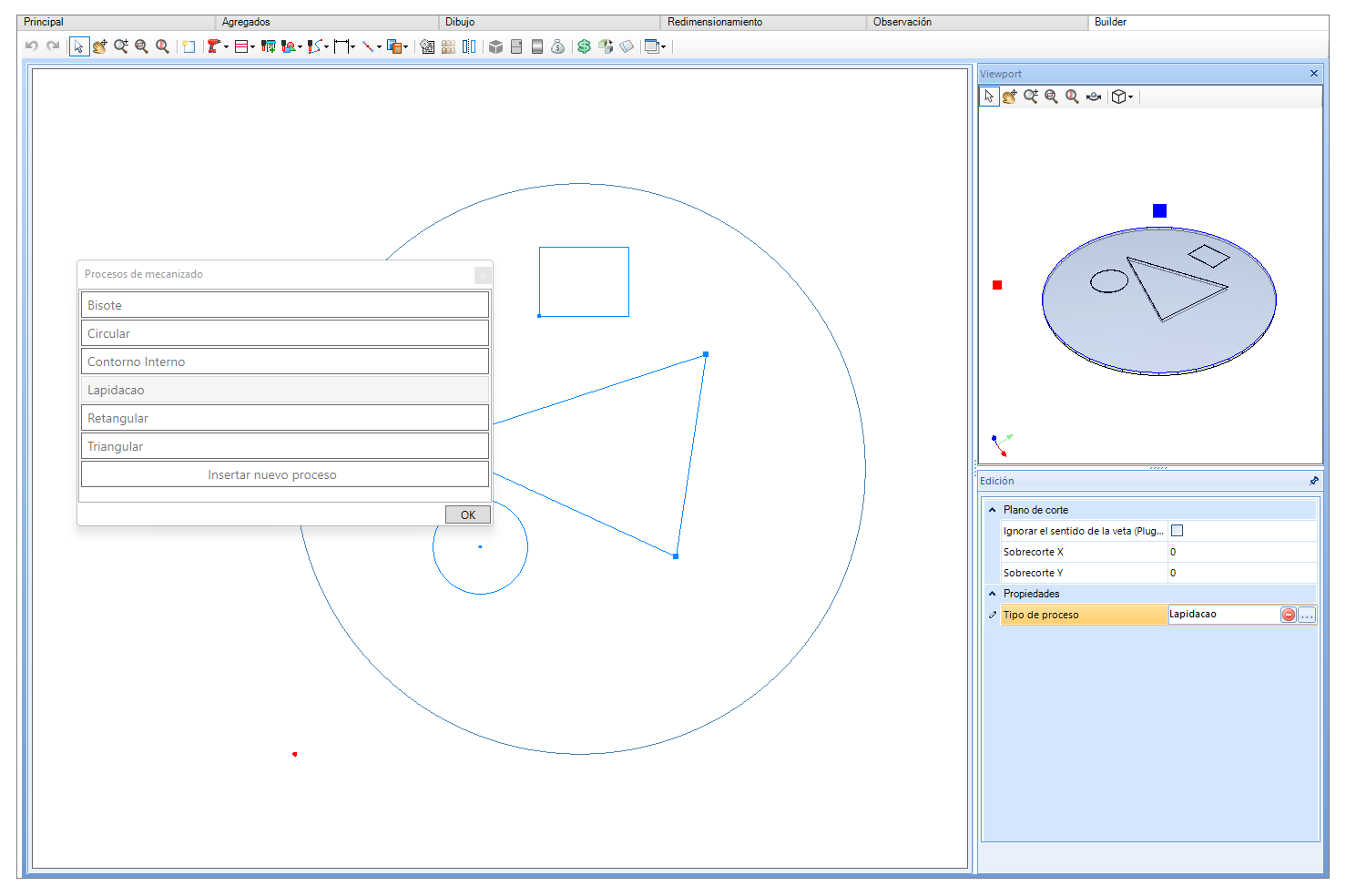

5. Hay registrado las operaciones, asociando a cada una, los procesos deseados, incluida la operación de contorno externo.

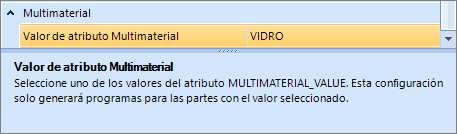

6. En el Plugin CNC, el material fue configurado en Setup, a través de la opción Valor del atributo Multimaterial;
