Disponible a partir de Builder versión 1.60.17.2 o superior.
Los insertos de herrajes son como complemento a las demás operaciones del Builder (agujeros, ranuras y ruteados), permitiendo la inserción de clavija, cuñas, correderas.

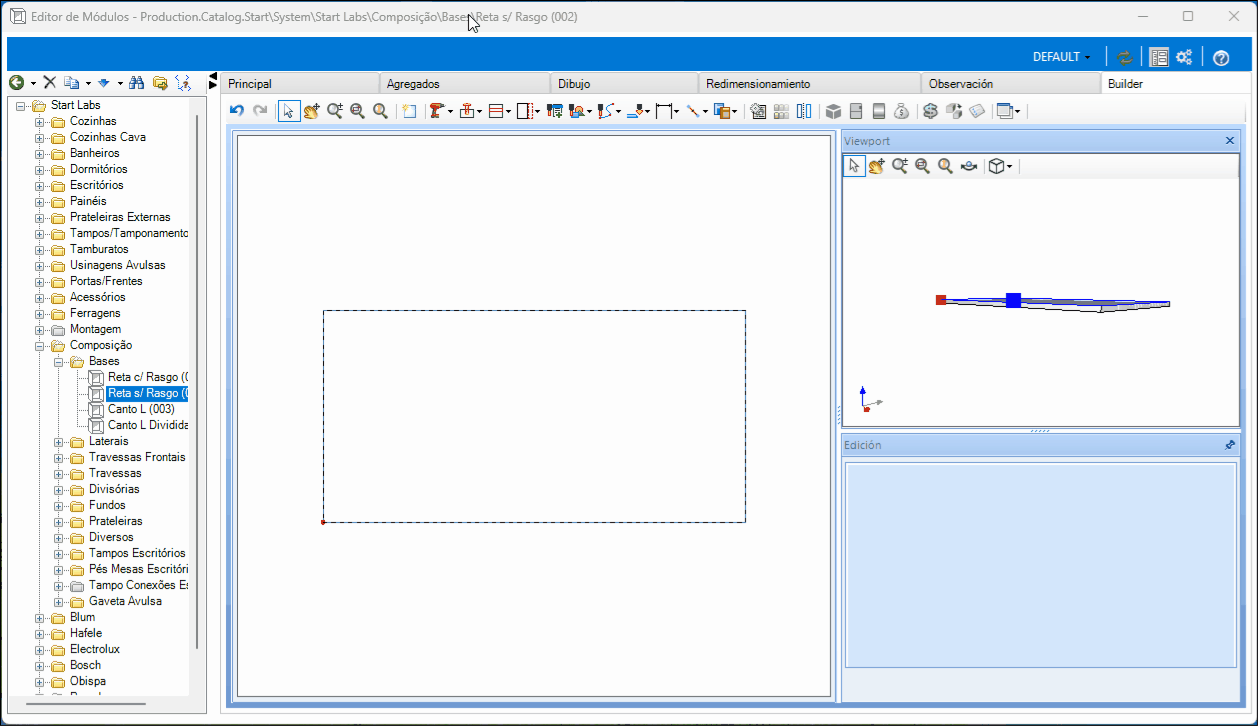

Las inserciones de hardware se representan con una X en la pieza, véase a continuación un ejemplo de registro:

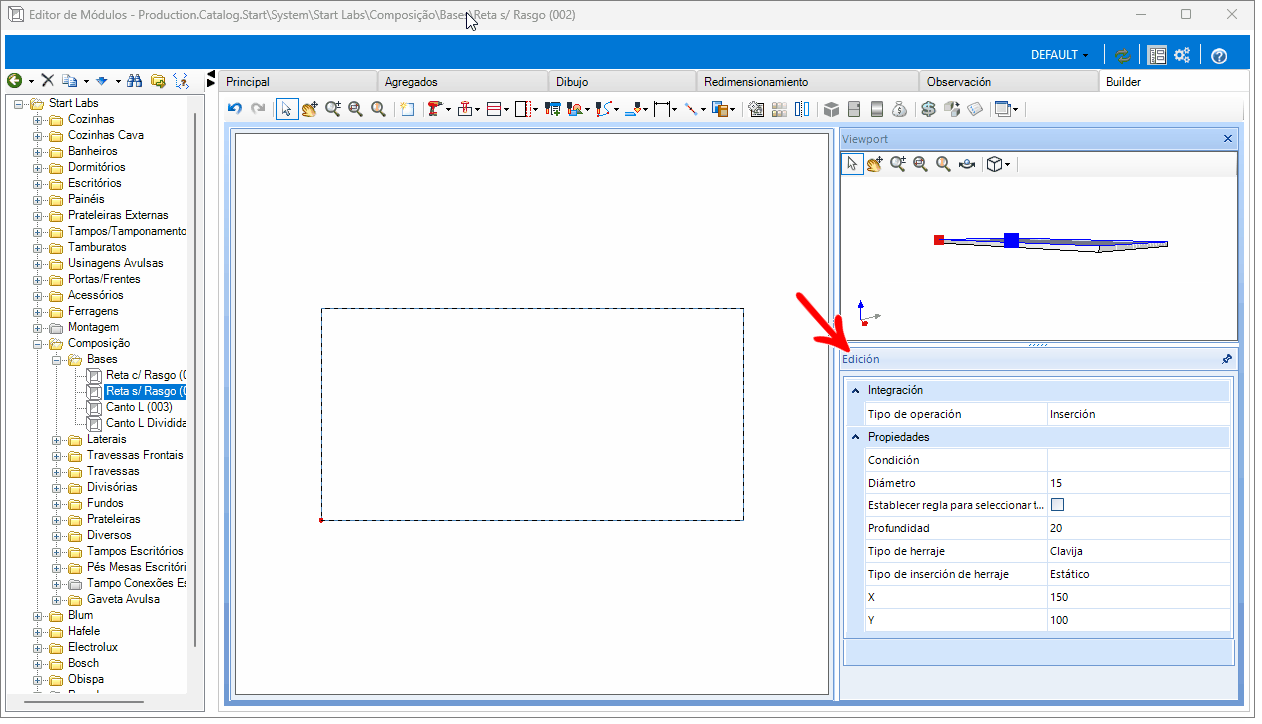

Los campos disponibles para editar son:
Integración
Tipo de operación: operación utilizada para el presupuesto.
Propiedades
Condición: regla para aplicar (o no) la operación a la pieza.
Diámetro: diámetro del inserto de herraje en la pieza.
Establecer regla para seleccionar tipo de herraje: define si hay una regla para elegir un herraje específico.
Profundidad: profundidad de la inserción del herraje en la pieza;
Tipo de herraje: permite registrar/seleccionar el tipo de herraje (por ejemplo: clavija, cuña...)
Tipo de inserción de herraje: identifica si la operación es estática o dinámica.
X: posición X en la pieza;
Y: posición Y en la pieza.
IMPORTANTE: No hay representación de esta operación en dibujos técnicos y etiquetas, ya que solo las máquinas capaces de insertar herraje representarán la operación en los programas de máquina generados.
