En la configuración Comando de parada, puede relacionar el comando de parada con procesos registrados en la biblioteca del sistema. Para obtener más información sobre cómo registrar un proceso, haga clic aquí.
IMPORTANTE: La función de Comando de Parada, conocida como NC-STOP, es un comando nativo de la máquina, que pausa el control numérico. Es decir, la pieza es retornada al operador, que realiza el proceso de ruptura y/o eliminación del material sobrante de la operación, y retorna la pieza para la máquina en el punto cero, para proseguir con el programa NC a partir del momento de pausa. Este proceso se explica con más detalle en el tema Comando de Parada - NC-STOP.
Para añadir comandos a los procesos, siga el siguiente paso a paso:

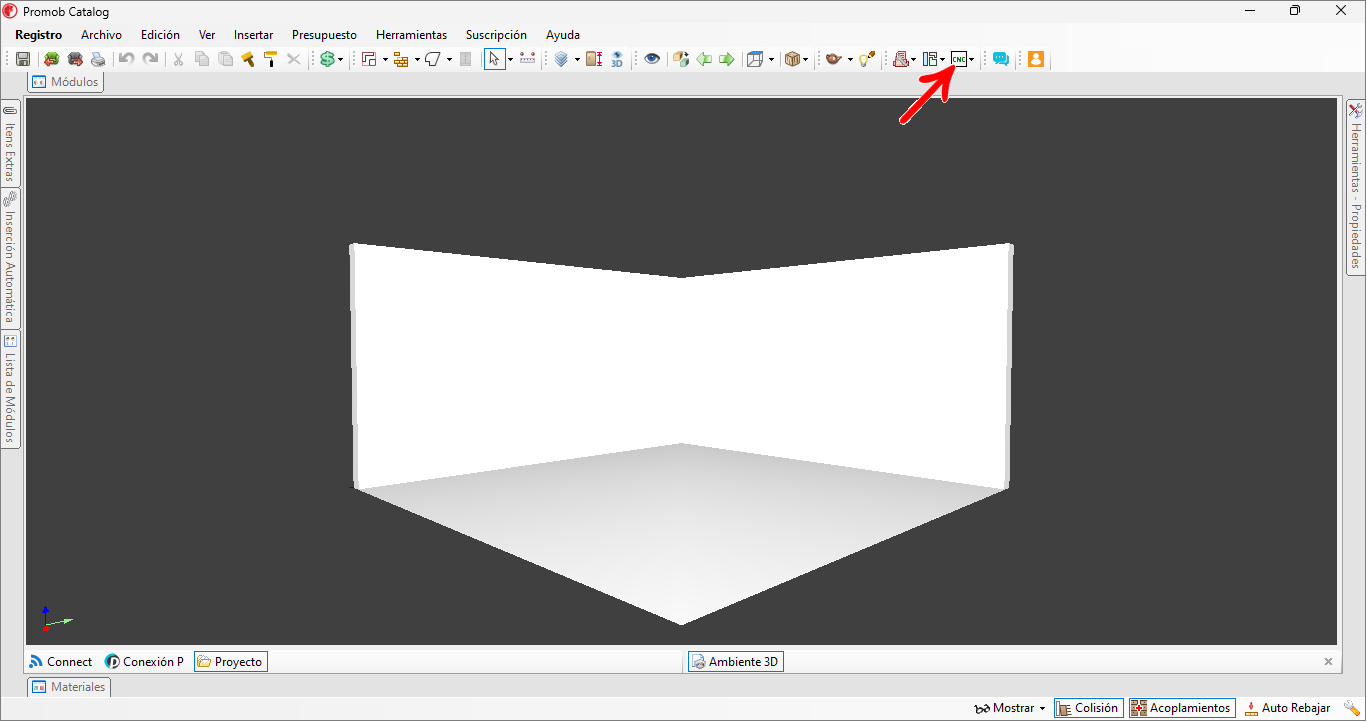

1. Haga clic en Configuración de los CNC's, situada en la pestaña superior de Promob.
2. En las configuraciones individuales de cada máquina, haga clic en el menú Setups.

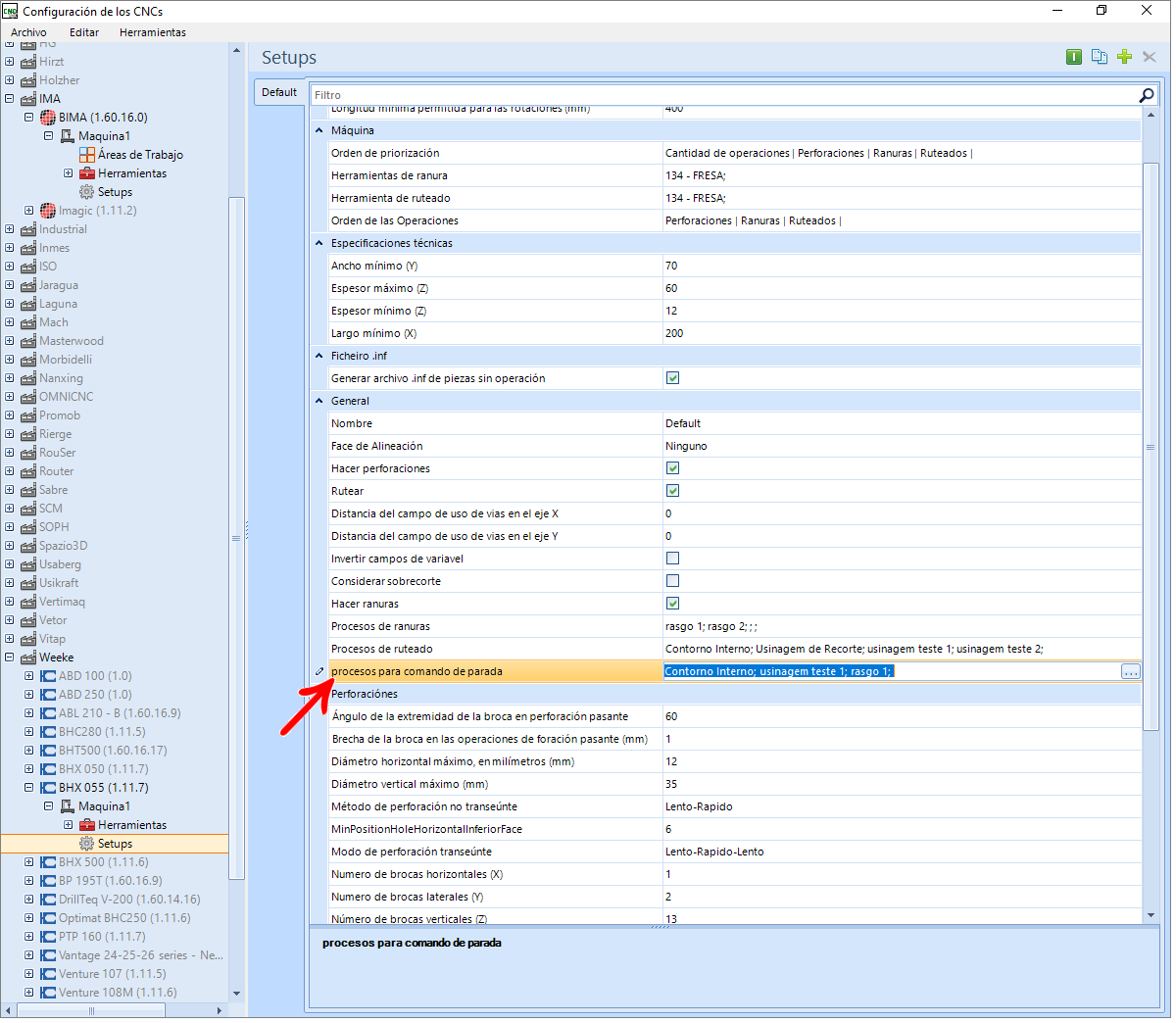

3. Localice el campo Procesos para Comando de parada.

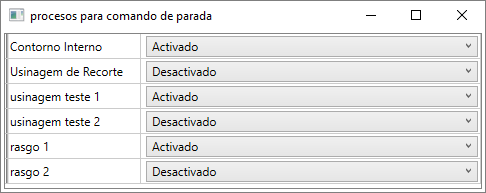

4. Al hacer clic en este campo Procesos para comando de parada se mostrará la pantalla de selección. En esta pantalla, seleccione los procesos de ranura (rasgo) y ruteado (usinagem) deseados.

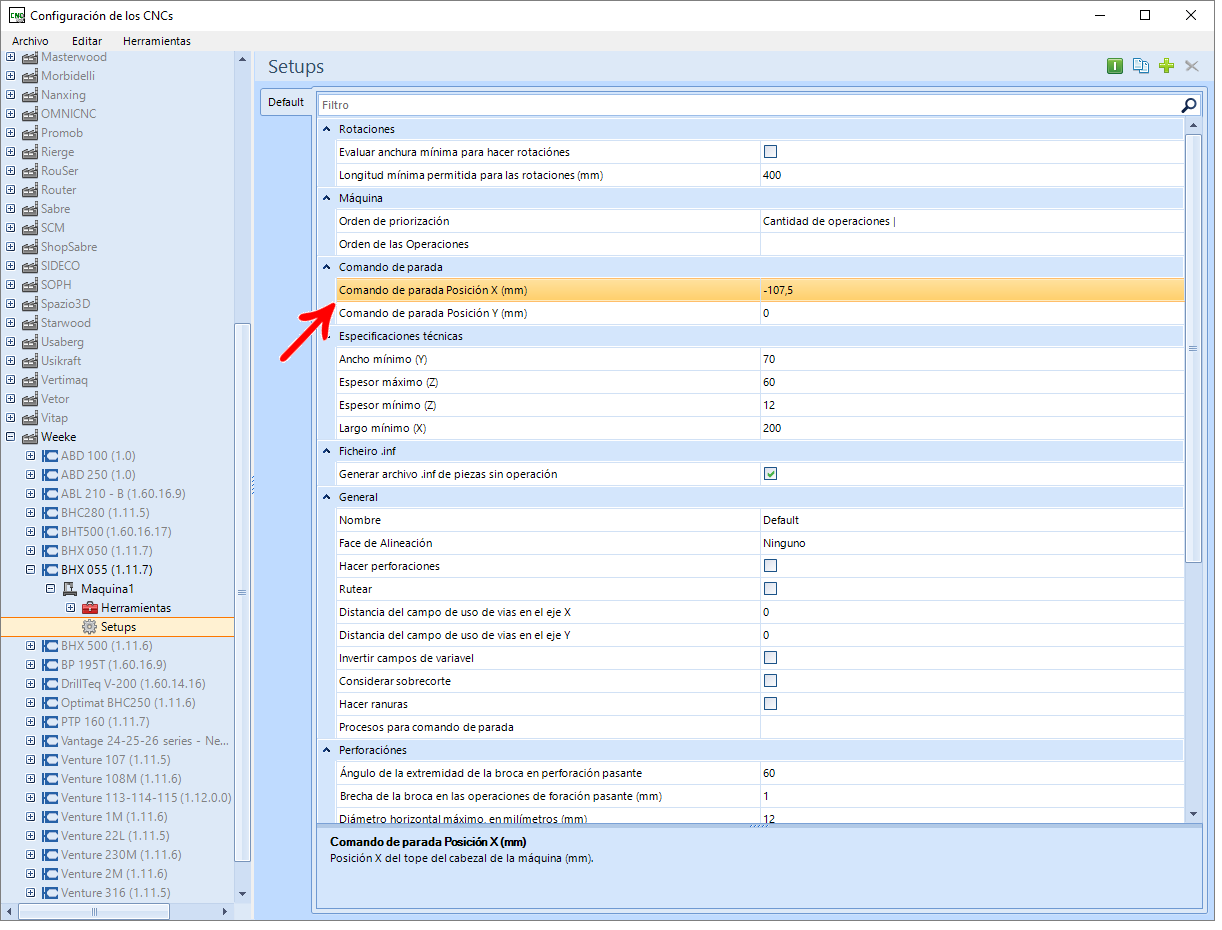

5. También se puede añadir el Comando de Parada Posición X (mm) y Comando de Parada Posición Y (mm), como se muestra en la siguiente imagen:

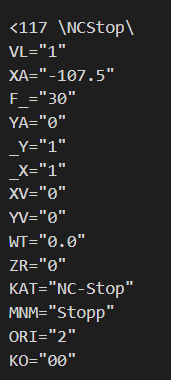

6. Después de la selección del proceso, al generar el programa, el comando se mostrará como se indica en la imagen siguiente:
Comando de Parada - NC-STOP

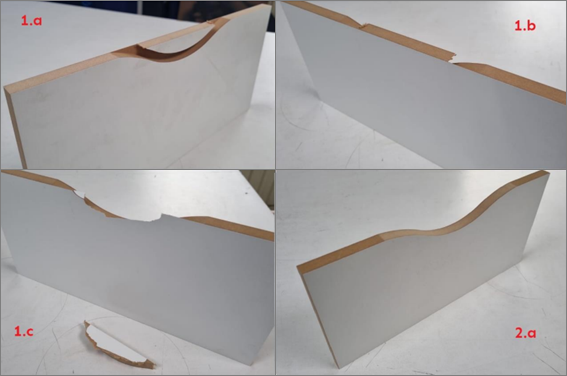

Para entender el proceso, observe la siguiente imagen:
1.a e 1.b: Las figuras 1.a y 1.b muestran el proceso de mecanizado realizado según la orden NC-STOP. Una vez finalizado el mecanizado, el proceso se detiene.
1.c: En la imagen 1.c el operario procederá a romper y/o retirar el material sobrante de la operación, y devolverá la pieza a la máquina en el punto cero, para continuar el proceso NC desde el momento de pausa.
2.a: La imagen 2.a, es el terminado de la pieza con una segunda operación y proceso.

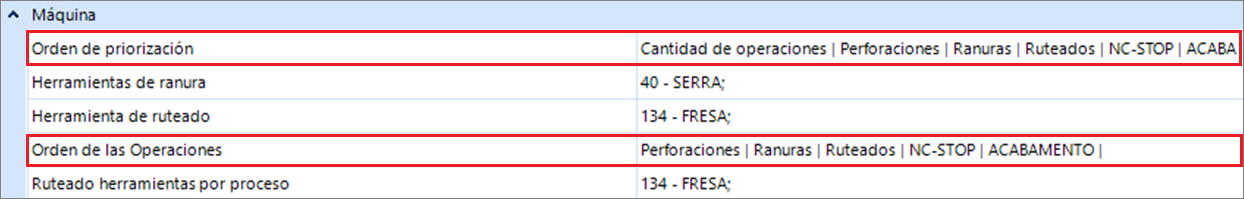

IMPORTANTE: Observe que la priorización de procesos necesita adaptar la orden de operaciones en función del comando NC-STOP, como en el ejemplo abajo:
