Verifique las especificaciones y configuraciones disponibles en el plugin Router Inspire 3S a continuación:
Disponible desde la versión: Plugin Builder 1.60.16.14
Tipo de máquina: Router CNC
Máquina: Inspire 3S Router
Fabricante: Rouser
Extensión del archivo generado: .NC
Archivo de ejemplo: LAT0378A.NC
Principales características
- Perforación
- Canales
- Mecanizado
- Contorno externo
- Cambio de herramienta
- Nesting
Configuraciones

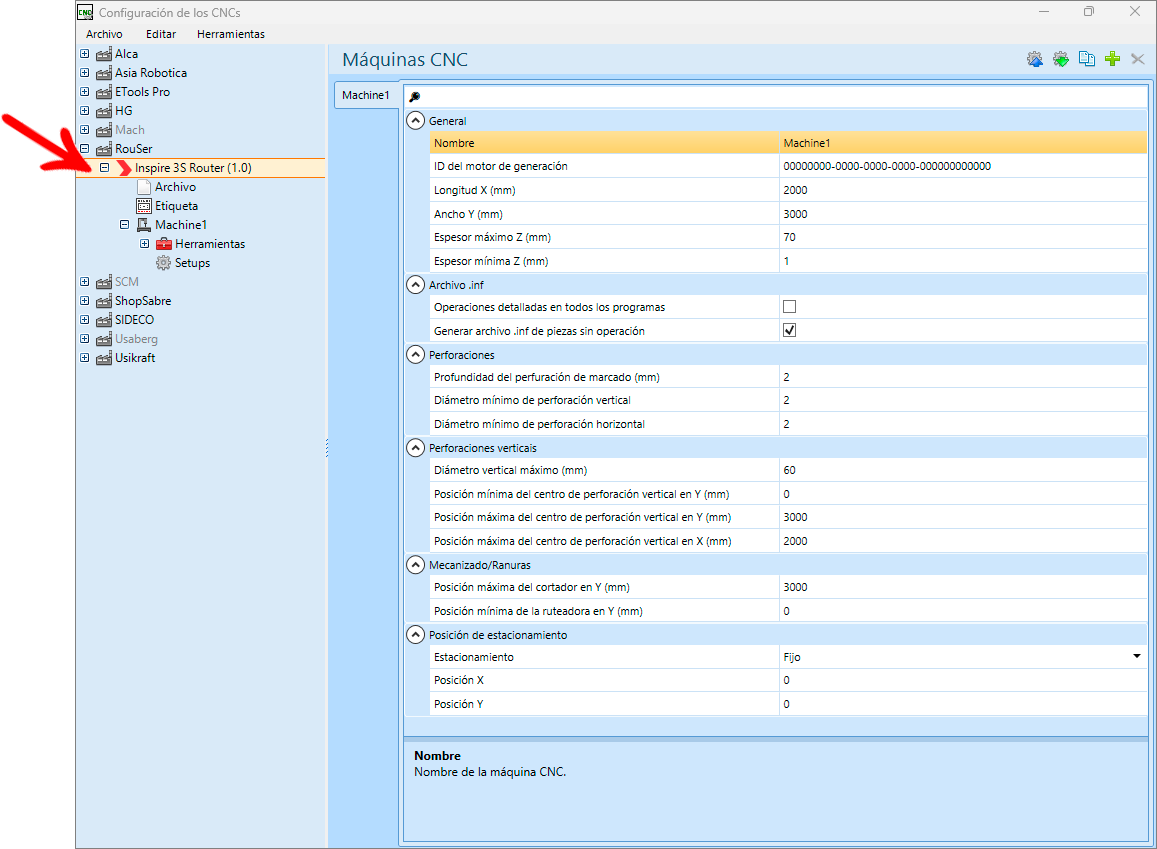

General

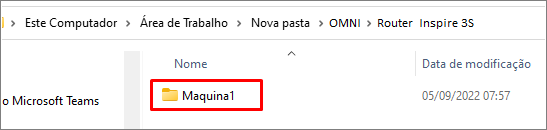

Nombre: establezca el nombre de la máquina.
IMPORTANTE: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados.
Longitud X (mm): longitud de la máquina.
Ancho Y (mm): ancho de la máquina.
Espesor máximo Z (mm): espesor máximo (Z) que soporta la máquina.
Espesor mínimo Z (mm): espesor mínimo (Z) que soporta la máquina.
Archivo .inf
Operaciones de detalle en todos los programas: operaciones de detalle no realizadas en el archivo .inf en todos los programas.
Generar archivo .inf de piezas sin operación: generar archivo .inf de piezas sin operación.

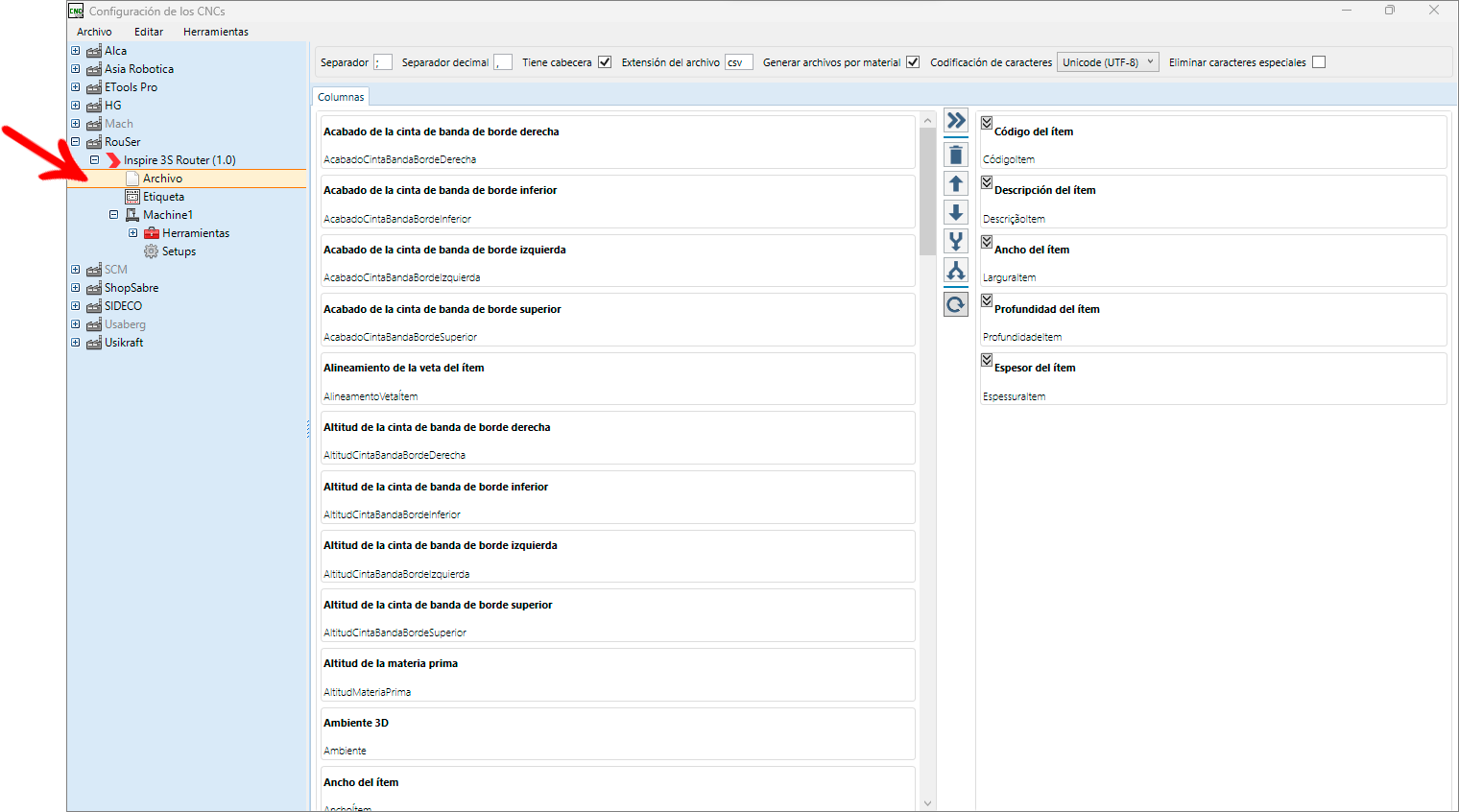

Archivo
Elementos predeterminados en la exportación a ejecutar, no es necesario agregar más elementos, ya que la lectura se realiza únicamente de los elementos prerregistrados.
Etiqueta

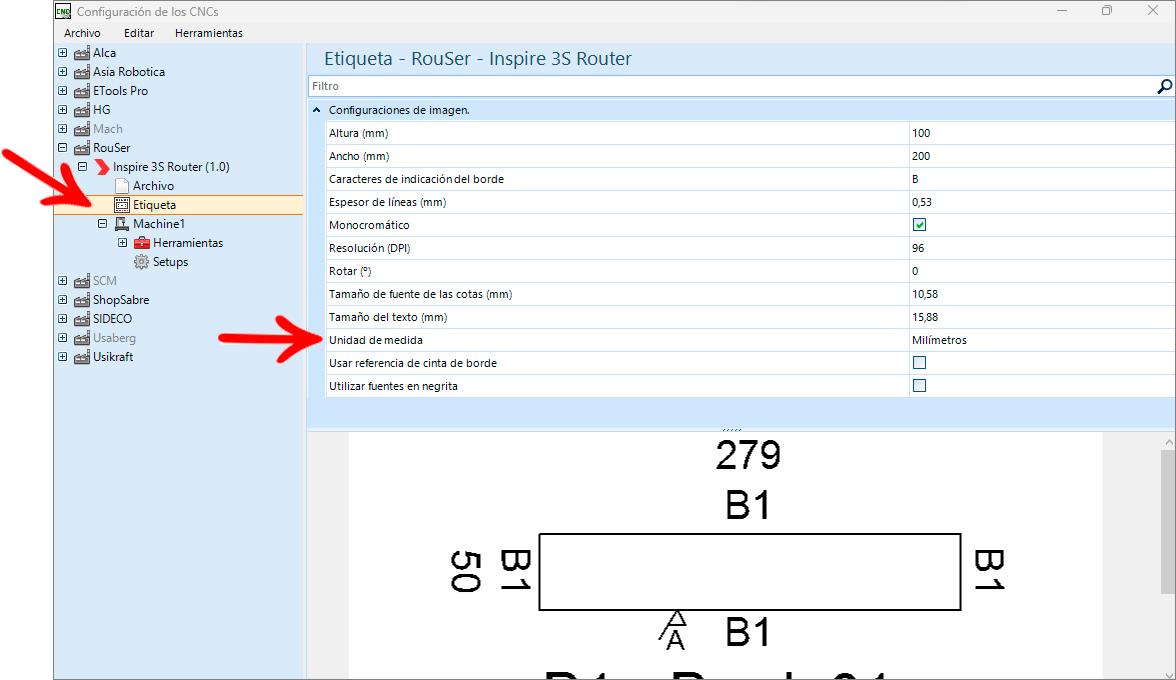

Se puede utilizar la configuración del tamaño de la etiqueta, milímetros o píxeles.

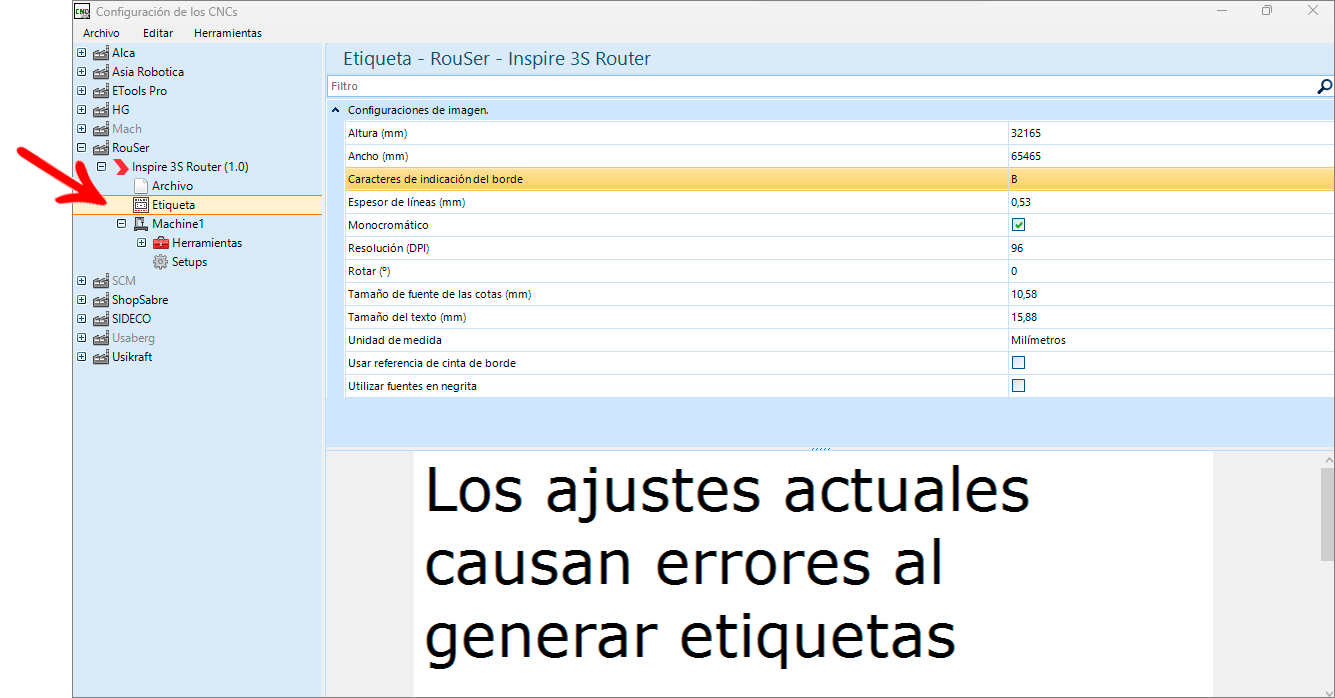

IMPORTANTE: Se debe respetar la medida máxima de la etiqueta, los artículos que la componen no son configurables, así como su modelo.

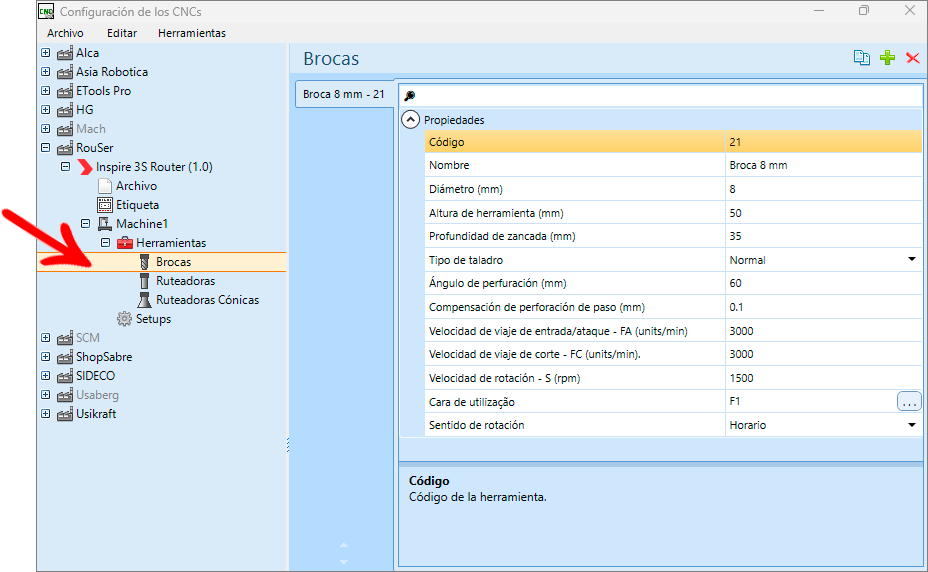

Brocas
Código: código de la herramienta.
Nombre: nombre de la herramienta.
Diámetro: diámetro de la herramienta.
Altura de la herramienta: define la altura de la herramienta.
Profundidad de trazo: define la profundidad del deslizamiento de la herramienta.
Ruteadoras
Desplazamiento de broca y mecanizado pasante: medida en mm que compensa la fresa en una operación pasante.
Crossover: cruce entre pasadas de herramienta para evitar exceso de material.
Mecanizado de Contornos

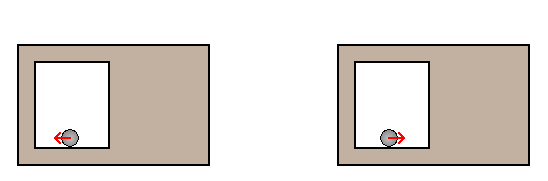

Dirección de corte para el mecanizado del contorno: define si el mecanizado del contorno se debe realizar en sentido horario o antihorario.

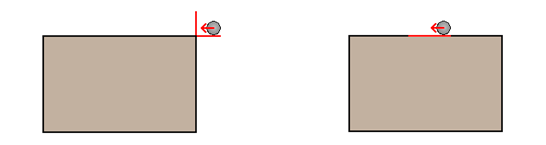

Inicio de mecanizado de contorno: define dónde comienza el mecanizado de contorno, en una de las esquinas o en el medio de uno de los bordes de la pieza. Esta opción solo es aplicable a trayectorias de contorno externas.
Mecanizado Interior
Dirección de corte para mecanizado interior: define si el mecanizado interior debe realizarse en sentido horario o antihorario.
Entrada

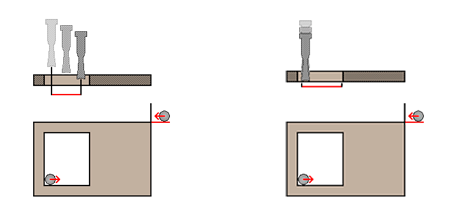

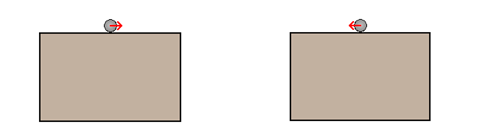

Alargamiento de entrada (mm): alargamiento de entrada antes de iniciar el corte del contorno, equivalente a la línea roja de la imagen.
Tipo de entrada en mecanizado lineal: define el tipo de entrada que utiliza la herramienta al mecanizar y contornear en formas lineales. Opciones Rampa, Vertical.
Entrada/Salida
Distancia entre entrada y salida (mm): distancia a la que la herramienta sale y entra en la pieza. Se aconseja que este valor sea mayor que cero para que el corte no deje fragmentos (rebabas).

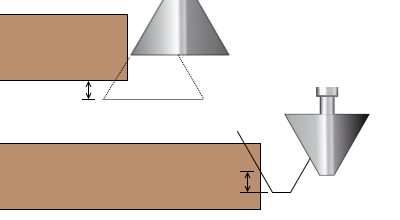

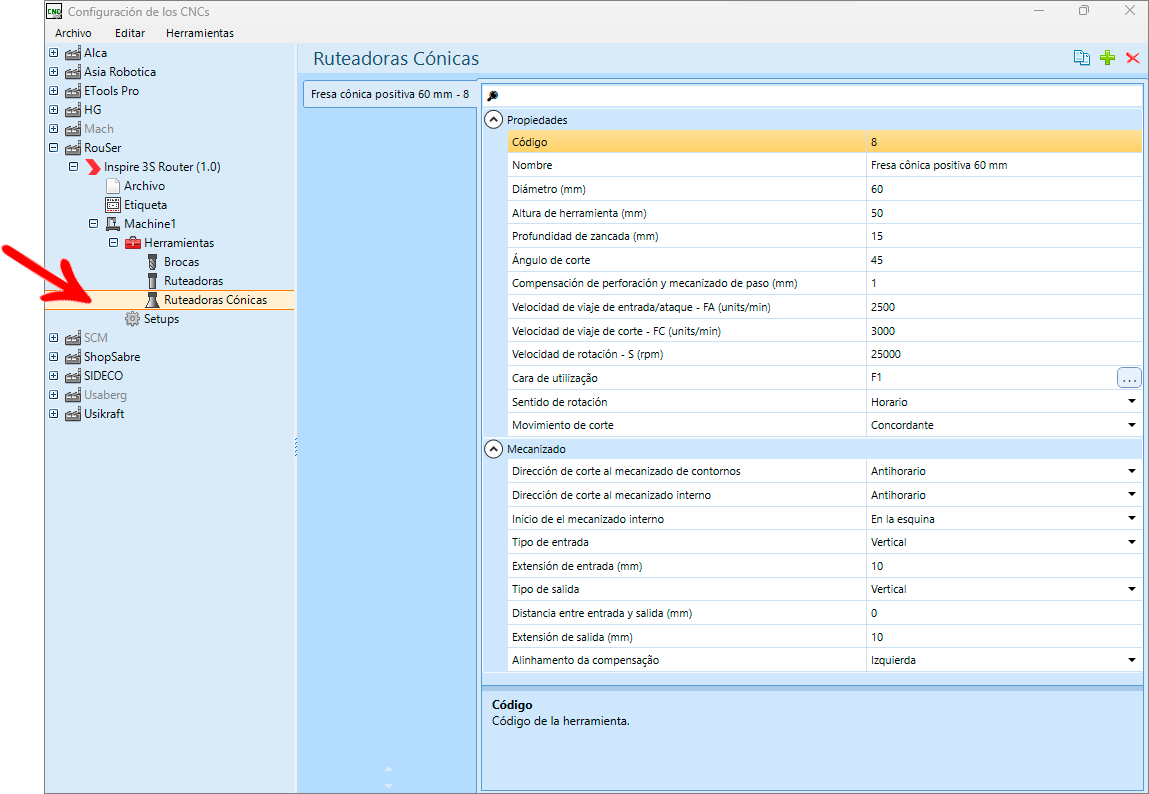

Ruteadoras Cónicas
Propiedades
Nombre: diámetro de la herramienta.
Diámetro (mm): nombre de la herramienta.
Altura de herramienta (mm): altura de la herramienta.
Ángulo de corte: ángulo de corte de la herramienta.
Código: código de herramienta.

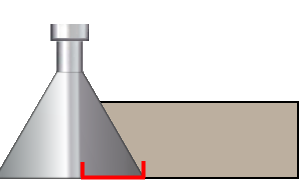

Compensación de mecanizado: compensación por taladrado y mecanizado.
Profundidad de la pasada horizontal (mm): profundidad de las pasadas de la herramienta.
Mecanizado
Dirección de corte para el mecanizado del contorno: define si el mecanizado del contorno se debe realizar en sentido horario o antihorario.
Dirección de corte para mecanizado interior: define si el mecanizado interior debe realizarse en sentido horario o antihorario.
Inicio del mecanizado del contorno interior: define dónde se inicia el mecanizado del contorno interior, en una de las esquinas o en medio de uno de los bordes del mecanizado.

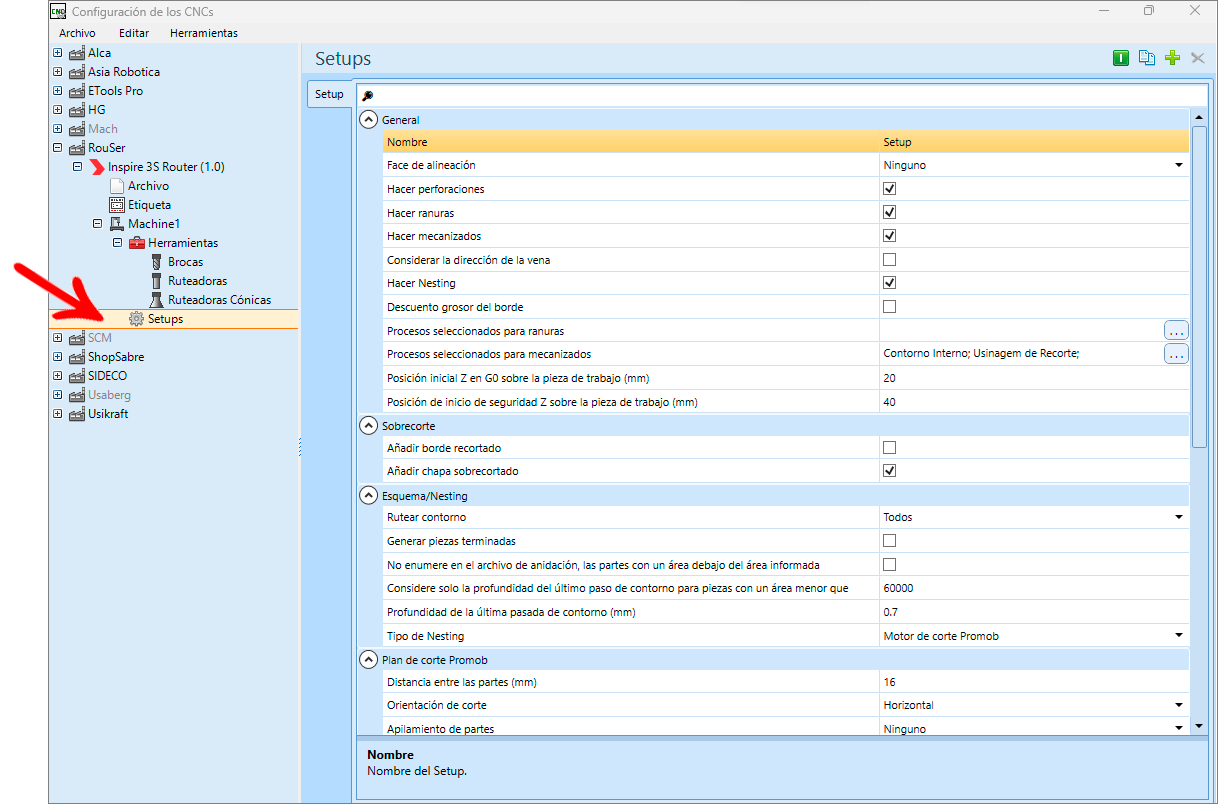

Setups
Gerais
Nombre: nombre de configuración de la máquina.
Face de alineación: define si se considera la cara de alineación registrada en cada pieza al generar los programas. En caso afirmativo, esta cara se alineará según la configuración seleccionada.
Hacer perforaciones: máquina está habilitada para perforar agujeros.
Hacer ranuras: la máquina está habilitada para hacer rasgaduras.
Hacer mecanizados: máquina está habilitada para el mecanizado.
Considerar la dirección de la vena: considere la dirección de las venas al generar programas de Nesting.
Hacer Nesting: generar programas para Nesting.
Procesos seleccionados para mecanizados: cómo la máquina procesa las trayectorias.
Posición inicial Z en G) sobre la pieza de trabajo (mm): posición inicial de la herramienta en Z por encima de la pieza de trabajo.
Posición de inicio da seguridad Z sobre la pieza de trabajo (mm): posición inicial de la herramienta Z de seguridad sobre la pieza de trabajo.
Sobrecorte
Añadir sobrecorte de borde: considera el valor de sobrecorte de borde registrado en la pieza.
Agregar sobrecorte de placa: considera el valor de sobrecorte de placa registrado en la pieza.

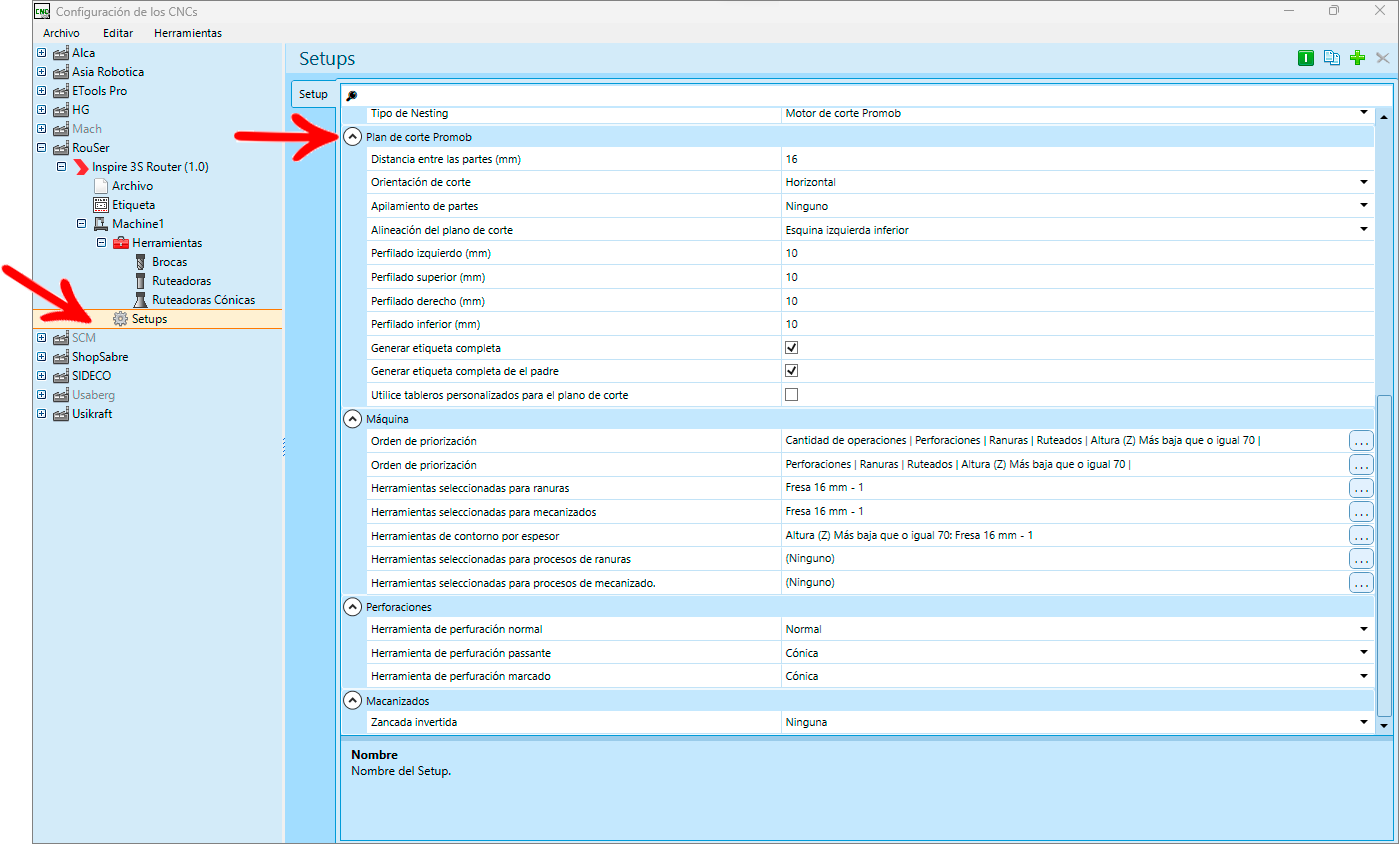

Plan de corte Promob
Distancia entre piezas: distancia entre piezas colocadas en el plano de corte.
Orientación de corte: establece la orientación de corte de las piezas en el plano de corte.
Agrupación de piezas: define el tipo de agrupación de piezas en el plano de corte.
Modo de optimización: define qué modo de optimización se realizará en el plano de corte.
Alineación del plano de corte: define dónde se alineará el plano de corte.
Recorte: tamaño de recorte en los lados del plano de corte.
Generar archivos por herramienta: indica si los archivos de anidamiento deben separarse por herramienta o no. (Se utiliza cuando la máquina no tiene cambio de herramienta automático)
Generar etiqueta completa: Indica si se debe generar o no la etiqueta completa de la pieza.
Generar etiqueta principal completa: indica si se debe generar o no la etiqueta principal completa.
Usar hojas personalizadas para el plano de corte: indica si se debe mostrar o no la ventana de selección de hojas personalizadas.

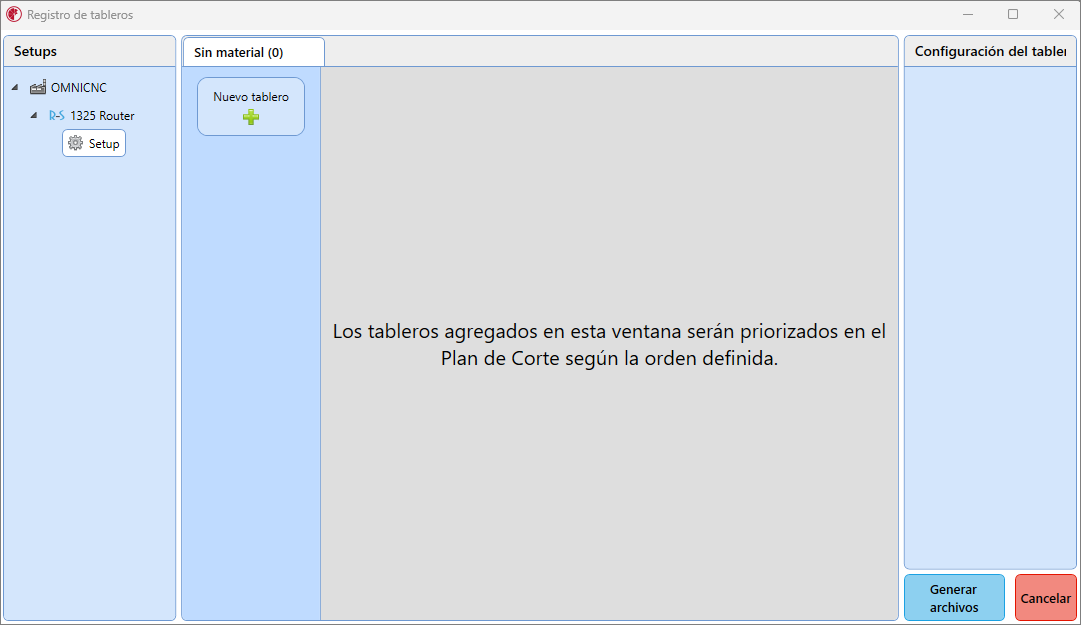

Ventana de selección de hojas personalizadas.
Máquina
Orden de priorización: define el orden de priorización de las operaciones para la generación de programas.
Orden de las operaciones: el orden en el que la máquina realiza las operaciones.
Herramienta para rasgar: herramienta utilizada para rasgar.
Herramienta de mecanizado: herramienta utilizada para el mecanizado.
Herramienta de contorno por espesor: herramienta utilizada para contornear.
Perforaciones
Broca para perforación normal: tipo de broca para perforaciones – Broca normal o cónica.
Broca para perforación pasante: tipo de broca para perforaciones pasantes – Broca normal o cónica.
Broca para perforación de marcación: tipo de broca para marcar perforaciones – Broca normal o cónica.
Mecanizado

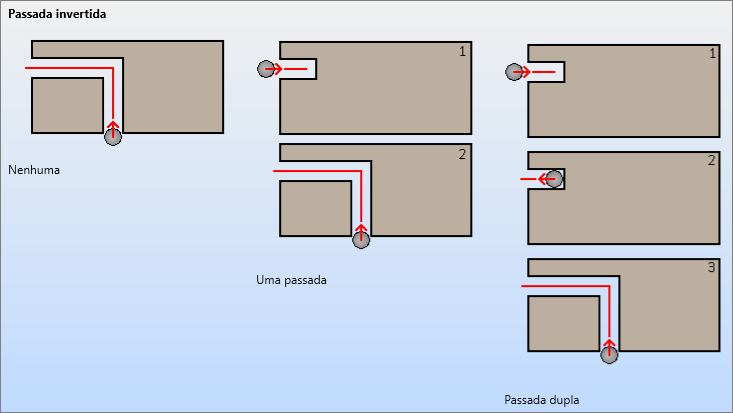

Pase invertido: Pase invertido utilizado en operaciones de salida lateral.
