Consulte a continuación las especificaciones y ajustes disponibles en el plugin BP195T:
Disponible a partir de la versión: Plugin Builder 1.60.17.4
Tipo de máquina: Centro de ruteado CNC
Fabricante: Weeke/Homag
Extensión de archivo generada: .Mpr
Manual: para más información, póngase en contacto con el fabricante.
Características principales
- Perforación
- Ranura
- Ruteado
Configuración
Para comprobar la configuración de las máquinas CNC, haga clic aquí.
Máquina 1
General

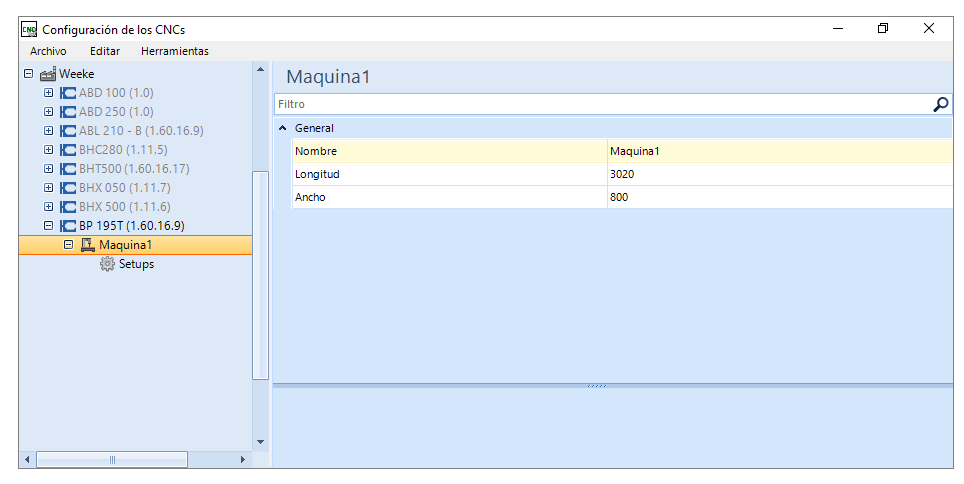

Nombre: establezca el nombre de la máquina.

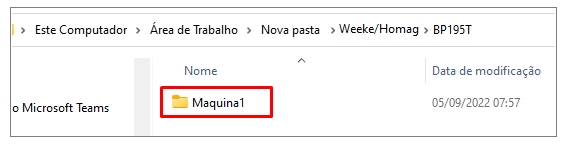

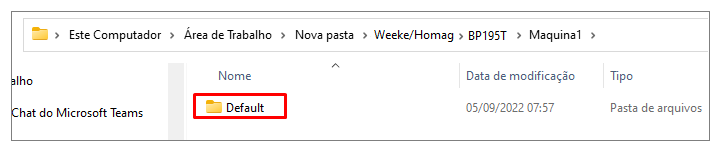

IMPORTANTE: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados.
Longitud X (mm): el valor introducido en este campo indica la longitud máxima utilizable de la máquina.
Ancho Y (mm): el valor introducido en este campo indica la anchura máxima utilizable de la máquina.

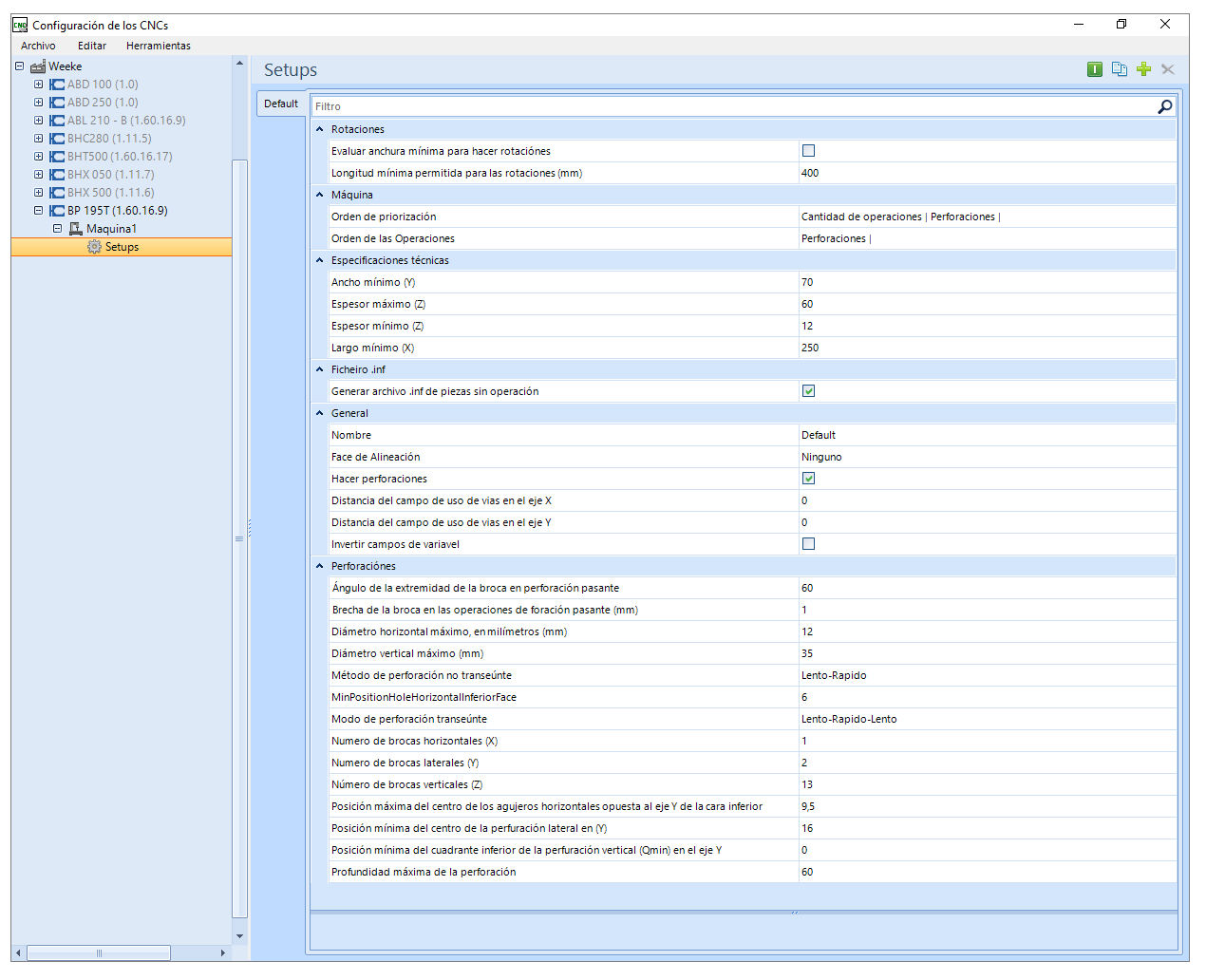

Setups
Rotaciones

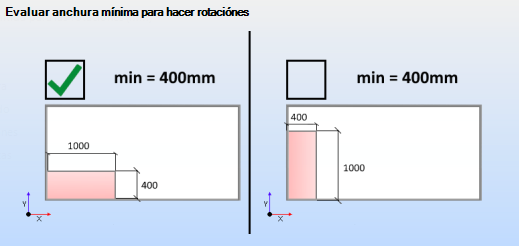

Evaluar anchura mínima para hacer rotaciónes: define si al generar los programas se evaluará la dimensión mínima de la pieza a rotar en el sentido longitudinal. En caso afirmativo, se girarán las piezas que tengan una cara más pequeña que la dimensión definida, tendrán esta cara alineada con el eje del ancho de la máquina.
Longitud mínima permitida para rotaciones (mm): establece la longitud mínima permitida para rotaciones, en milímetros. Si la longitud de la pieza es menor que la definida, la dimensión más grande de la pieza se colocará en X. (el valor mostrado es 400)
Máquina
Orden de priorización: define el orden de priorización de operaciones para la generación de programas. Según el orden indicado en este campo, el complemento priorizará la opción seleccionada en el programa A. Ejemplo: En una pieza que tiene agujeros en una cara y ranuras en la otra cara, el orden indicado en este campo determinará cuál tendrá prioridad en el programa A.
Orden de las Operaciones: orden en que la máquina realiza las operaciones.
Ejemplo: en una pieza que tenga perforaciones y ranuras en la misma cara, el orden indicado en este campo determinará la secuencia en que serán ejecutados por la máquina.
Especificaciones técnicas
Ancho mínimo(Y): ancho mínimo de la pieza para que la máquina pueda realizar las operaciones.
Espesor máximo (Z): espesor máximo de la pieza que la máquina puede realizar operaciones.
Espesor mínimo (Z): espesor mínimo de la pieza que la máquina puede realizar operaciones.
Largo mínimo (X): ancho mínimo de la pieza para que la máquina pueda realizar las operaciones.
Ficheiro.inf
Generar archivo .inf de piezas sin operación: generar archivo .inf de piezas sin operación. (está seleccionado como Verdadero de forma predeterminada).
General
Nombre: el nombre definido en este campo también cambia el nombre de la carpeta donde se guardarán los archivos generados.
Face de Alineación: define si se considera la cara de alineación registrada en cada pieza al generar los programas. En caso afirmativo, esta cara se alineará según la configuración seleccionada. Para más informaciones, haga clic aquí.
Hacer perforaciones: con la opción marcada, los perforaciones registrados se generarán en los programas de la máquina.

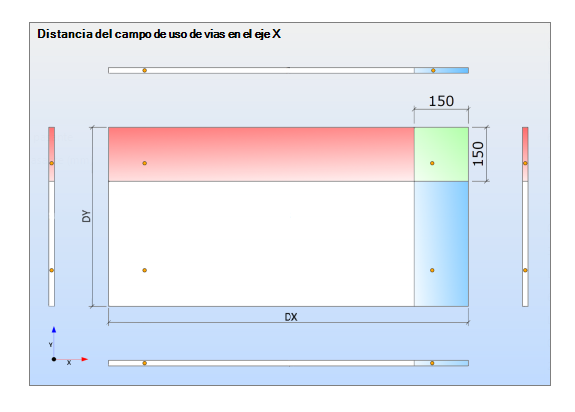

Distancia del campo de uso de vias en el eje X: distancia desde el final de la pieza en el eje X, que determina el área (área azul en la imagen) donde las operaciones deben tener en cuenta la variable de tamaño de la pieza menos la distancia desde la operación.

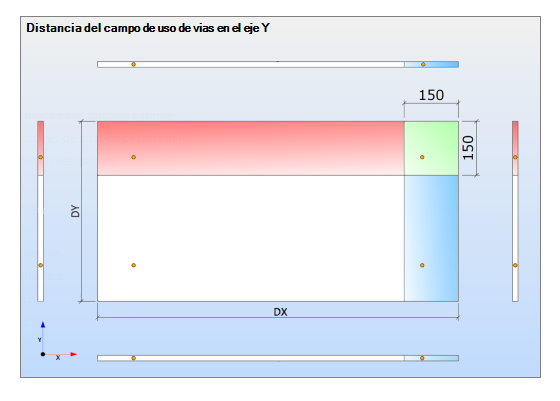

Distancia del campo de uso de vias en el eje Y: distancia desde el final de la pieza en el eje Y, que determina el área (área roja en la imagen) donde las operaciones deben tener en cuenta la variable del tamaño de la pieza menos la distancia desde la operación.

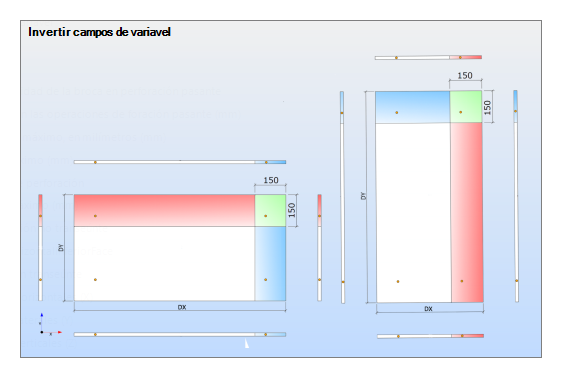

Invertir campos variables: al marcar esta opción, cuando se genera una pieza rotada, los campos se invierten como se muestra en la imagen.
Perforaciónes
Ángulo de la extremidad de la broca en perforación pasante: determine el ángulo del extremo de la broca para usar con perforaciones pasantes (de 25 a 90 grados). Este valor se usa en el cálculo para determinar el aumento en la profundidad del perforación pasante para garantizar que el perforación atraviese completamente la pieza.

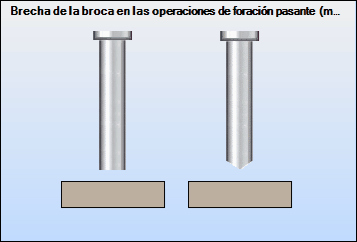

Brecha de la broca en las operaciones de foración pasante (mm): determine la holgura de perforación para uso en perforaciones pasantes.
Diámetro horizontal máximo(mm): diámetro máximo de brocas horizontales.
Diámetro vertical máximo (mm):diámetro máximo de brocas verticales, en milímetros. Valor máximo: 35.
Diámetro horizontal máximo(mm):diámetro máximo de brocas horizontales, en milímetros. Valor máximo: 12.
Diámetro vertical mínimo (mm): diámetro mínimo del perforación, en milímetros. Valor mínimo: 0. IMPORTANTE: a partir de la versión 1.60.17.5, el campo Diámetro mínimo ha sido eliminado y reemplazado por el campo Diámetro vertical mínimo (mm).
Modo perforación pasante: modo de perforación para agujeros pasantes. Valor: Lento-Rápido-Lento.
Número de brocas horizontales (X): número de brocas, por cada cara horizontal, presentes en la máquina. Valor: 0.
Número de brocas laterales (Y): número de brocas, para cada cara lateral, presentes en la máquina. Valor: 2.
Número de brocas verticales (Z): número de brocas verticales presentes en la máquina. Valor: 13.
Posición máxima del centro de la perforación horizontales opuesta al eje Y de la cara inferior: es a posición máxima del centro de la perforación horizontales opuesta al eje Y de la cara inferior.
Posición mínima del centro de la perfuración lateral en (Y): es a posición central mínima de las perfuraciones horizontales opuestos al eje Y de la cara inferior.
Posición mínima del cuadrante inferior de la perfuración vertical (Qmin) en el eje Y: el cuadrante inferior del perfuración debe estar en la posición Qmin desde el borde inferior de la pieza. Siendo DY la altura de la pieza. Para calcular la posición del cuadrante, se considera el centro del perfuración en (y) - el radio del perfuración.
Profundidad máxima de la perforación: profundidad máxima que una broca pode furar, em milímetros.
