Disponível a partir da versão Builder 1.60.17.2 ou superior.
Para que um determinado processo de Nesting seja executado, é necessário habilitá-lo.
Acesso
1. Dentro do Promob acesse CNC - Configurações do CNC.
2. Acesse a aba Promob - ISO Code - Máquina - Setup.
3. No Setup da máquina, habilite o campo Fazer Nesting.
4. Após habilitar Fazer Nesting, escolha uma Ferramenta de contorno por espessura como demonstrado no artigo Builder - Ferramentas de contorno por espessura - Plugin ISO Code – Suporte Promob.
5. Com o Fazer Nesting habilitado, o campo Contorno/Nesting aparece.
- Usinar contorno: contem três opções de escolha, mas para fazer os arquivos Nesting é obrigatório que esteja selecionada a opção Todos, para que assim o Nesting das peças seja feito.
- Ordem de usinagem do contorno: define por qual ordem o motor de corte Promob começa a fazer a usinagem de contorno nas peças do Nesting.
- Gerar peças finalizadas: caso esta opção esteja marcada, somente é gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo, é gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, é gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
- Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.
- Não listar no arquivo csv do Nesting, peças com área inferior à área informada: caso esta opção esteja marcada, as peças com área inferior ao valor do campo abaixo não sairão no csv do Nesting.
- Somente considerar profundidade da última passada do contorno para peças com área inferior: caso a área da peça seja menor ou igual ao valor informado neste campo, o programa de Nesting faz duas passadas de contorno.
- Somente considerar profundidade da última passada do contorno para peças com lado inferior: caso algum dos lados da peça seja menor ou igual ao valor informado neste campo, o programa de Nesting faz duas passadas de contorno.
- Profundidade da última passada de contorno (mm): Valor que a primeira passada deixa sobrando na profundidade da usinagem, para que depois posa fazer a segunda passada.
- Tipo de Nesting: define qual o motor de Nesting é utilizado, Padrão ou Motor de corte Promob.
6. Caso o Motor de corte Promob seja escolhido, os seguintes campos configuráveis são exibidos:
- Ordem de usinagem do contorno: define por qual ordem o motor de corte Promob começa a fazer a usinagem de contorno nas peças do Nesting.
Mais próxima ao ponto zero: as usinagens são feitas começando com a mais próxima ao ponto zero da máquina e, se afastando conforme são feitas.
Peça de menor área: as usinagens são feitas começado com a peça de menor área até a maior de maior área.
- Distância entre as peças (mm): define o espaçamento que deve haver entre as peças dispostas no plano de corte. A distância deve ser igual ou maior que a espessura da fresa selecionada para fazer a usinagem de contorno.
- Orientação de corte: define o sentido da chapa a ser cortada.
Horizontal: prioriza o primeiro corte no sentido horizontal.
Vertical: prioriza o primeiro corte no sentido vertical.
Nenhum: o primeiro corte é definido pelo Motor de corte Promob, indiferente se for horizontal ou vertical.
- Agrupamentos de peças: permite que peças que possuem a mesma dimensão possam ser agrupadas no plano de corte. Quando existem peças com a mesma dimensão, o agrupamento gera o plano de corte com as peças iguais agrupadas, otimizando o corte.
Nenhum: o agrupamento das peças não ocorre em nenhuma chapa.
Todas as peças: são consideradas peças com dimensões iguais, indiferente do modelo do material aplicado, se possui veio ou não.
Apenas peças com veio: o agrupamento é considerado apenas nas chapas com sentido de veio. Caso o projeto tenha o material branco e madeirado, mas há a necessidade de manter um sentido de veio linear nas frentes de gaveta, por exemplo, o agrupamento é aplicado apenas na chapa com veio. Na chapa branca, a posição das peças é definida pelo Motor de corte Promob para um melhor aproveitamento do material.

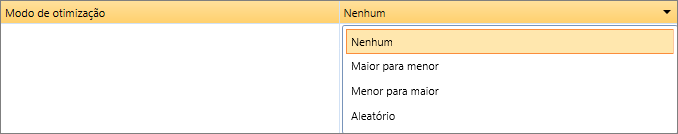

- Modo de otimização: modo de otimização das peças na chapa.
Nenhum: com esse modo de otimização de peças selecionado, o Motor de corte Promob verifica todas as opções de otimização, e automaticamente encontra a melhor solução de encaixe.
Maior para menor: com esse modo de otimização de peças selecionado, o Motor de corte Promob encaixa as peças maiores antes das peças menores.
Menor para maior: com esse modo de otimização de peças selecionado, o Motor de corte Promob encaixa as peças menores antes das peças maiores.
Aleatório: com esse modo de otimização de peças selecionado, o Motor de corte Promob organiza as peças de forma aleatória na chapa.
- Alinhamento do plano de corte: define o ponto zero para o desenho do plano de corte, podendo ser os quatro cantos da chapa. Essa configuração não interfere na geração do arquivo de integração com a máquina de corte.
- Refilo: define a quantidade de refilo da chapa, podendo escolher os quatro lados individualmente.
- Gerar arquivos de Nesting por ferramenta: com este campo habilitado os Nestings gerados são separados por ferramentas. Se a opção não estiver marcada, os arquivos sairão separados por cor e espessura de chapa.
- Gerar etiqueta completa: com esta opção habilitada, uma etiqueta mais completa é gerada.
Etiqueta simples:

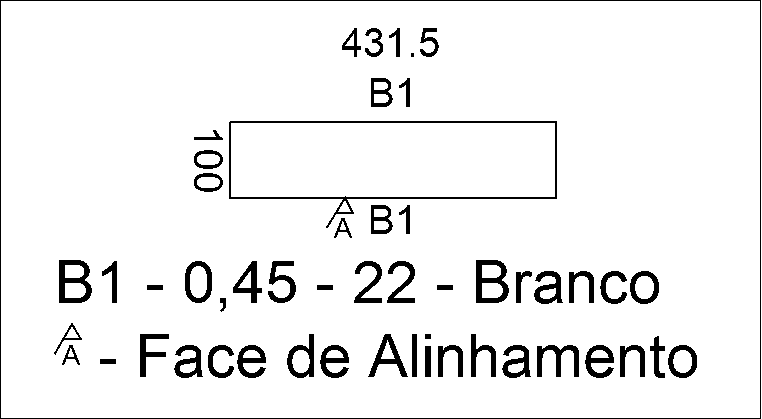

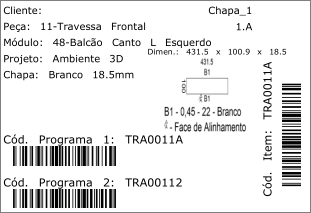

Etiqueta completa:
- Gerar etiqueta completa do pai: com esta opção habilitada, uma etiqueta completa do item pai é gerada.
Etiqueta do pai:
- Gerar lista de corte: Gera um PDF com uma lista das peças cortadas em cada chapa.
- Utilizar chapas personalizadas para o plano de corte: com esta opção habilitada, a janela do cadastro de sobras é aberta.
