Verifique abaixo as especificações e configurações disponíveis no plugin DN-610 – Drilling Center:
Fabricante: WDMAX
Máquina: DN-610
Tipo: Centro de Usinagem CNC
Extensão de arquivo: XML
Disponível a partir da versão: 1.60.51.3

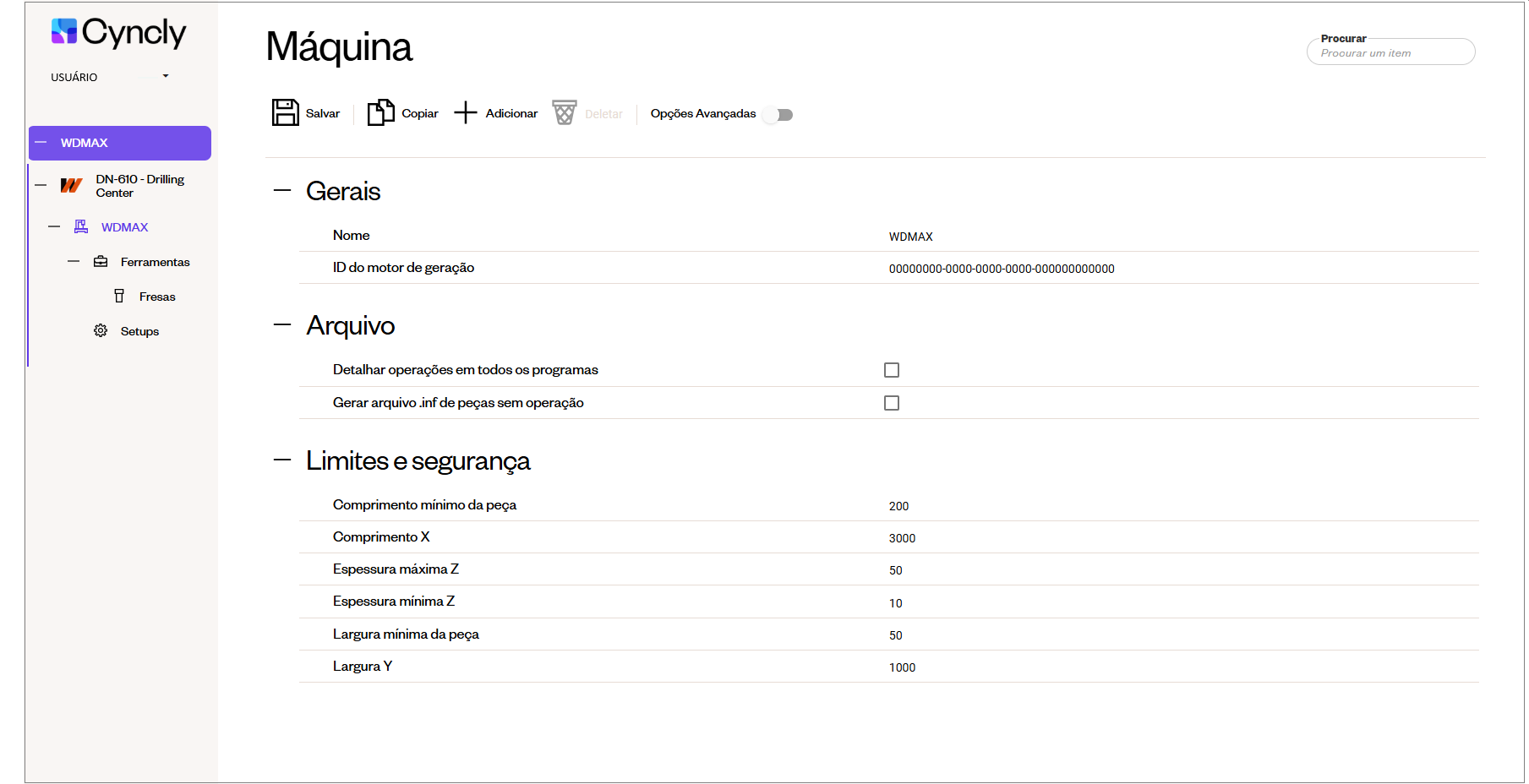

Gerais
Nome: defina o nome para a máquina.
- IMPORTANTE: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
ID do motor de geração (mm): ID do motor de geração da máquina.
Arquivo .inf
Detalhar operações em todos os programas: detalhar operações não realizadas no arquivo .inf em todos os programas (A, B, C,...);
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Limites e segurança
Comprimento mínimo da peça: Define o comprimento mínimo permitido para uma peça.
Comprimento X (mm): comprimento X da peça para que a máquina possa executar operações.
Espessura máxima Z (mm): espessura máxima da peça que a máquina pode executar operações.
Espessura mínima Z (mm): espessura mínima da peça para que a máquina possa executar operações.
Largura mínima da peça: Define a largura mínima permitida para uma peça.
Largura Y (mm): largura da máquina.

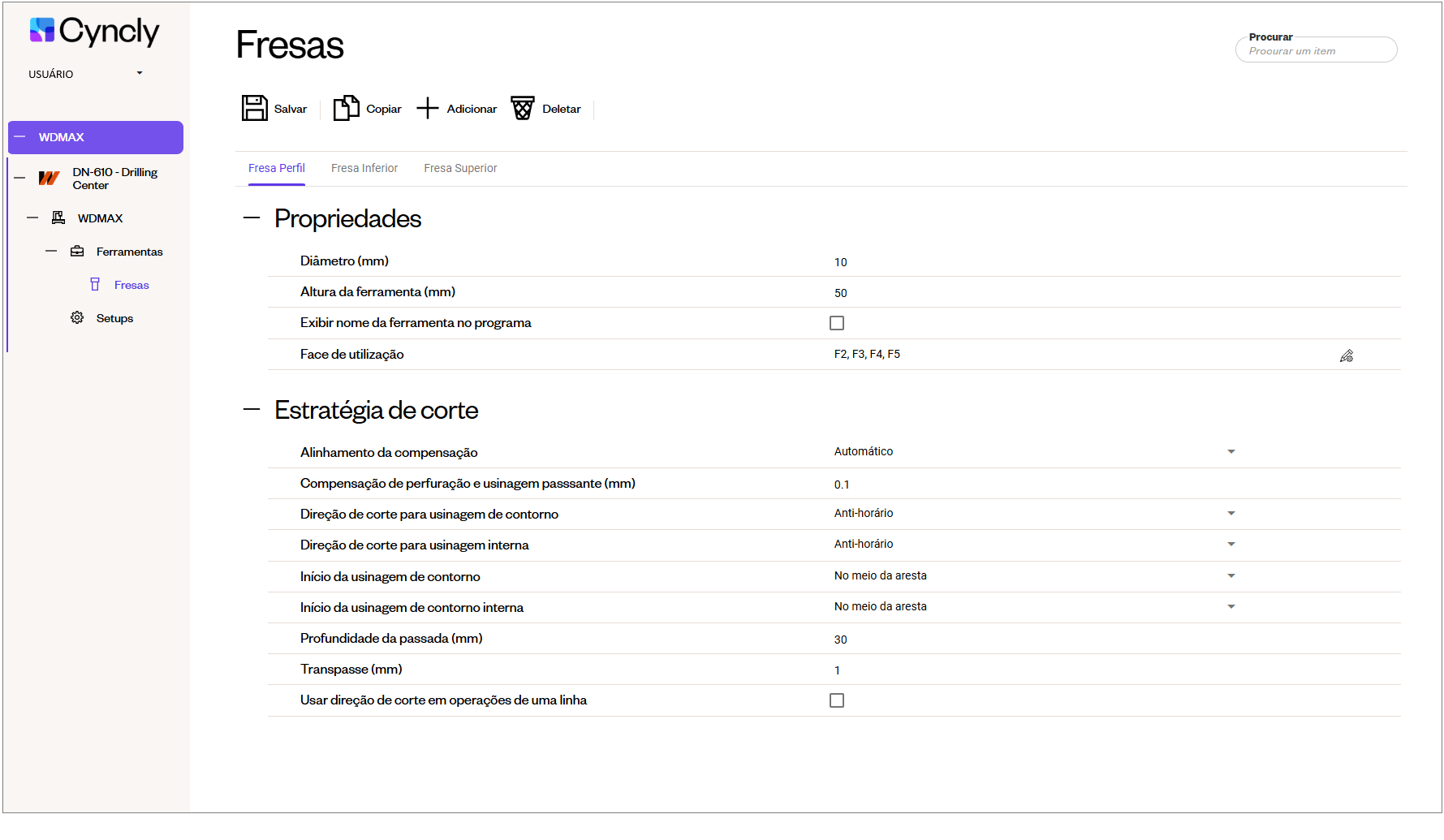

Fresas
As Fresas são utilizadas para execução de rasgos e usinagens.
Propriedades
Cabeçote de trabalho montado: face em que a ferramenta será utilizada para realizar operações . Inferior (PMOD=0) ou Superior (PMOD=1).
Compensação de perfuração e usinagem passante(mm): compensação da perfuração e usinagem da peça.
Propriedades
Diâmetro (mm): diâmetro da ferramenta.
Altura da ferramenta (mm): Altura máxima que essa ferramenta permite fazer operações
Exibir nome da Ferramenta no programa: Quando ativado, o nome da ferramenta será exibido no programa, desde que o comando <\/ToolName/> esteja presente na configuração/pós-processador da máquina.
Face de utilização: define em quais faces à ferramenta pode ser utilizada.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.
Compensação de perfuração e usinagem passante(mm): compensação da perfuração e usinagem da peça.
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Usinagem interna
Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.
Início da usinagem de contorno interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.
Profundidade da passada (mm): profundidade das passadas da ferramenta.

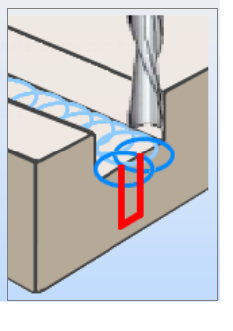

Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Usar direção de corte em operações de uma linha: ao marcar essa configuração, usinagens com uma linha só seguem a direção de corte da fresa. Para mais informações clique aqui.

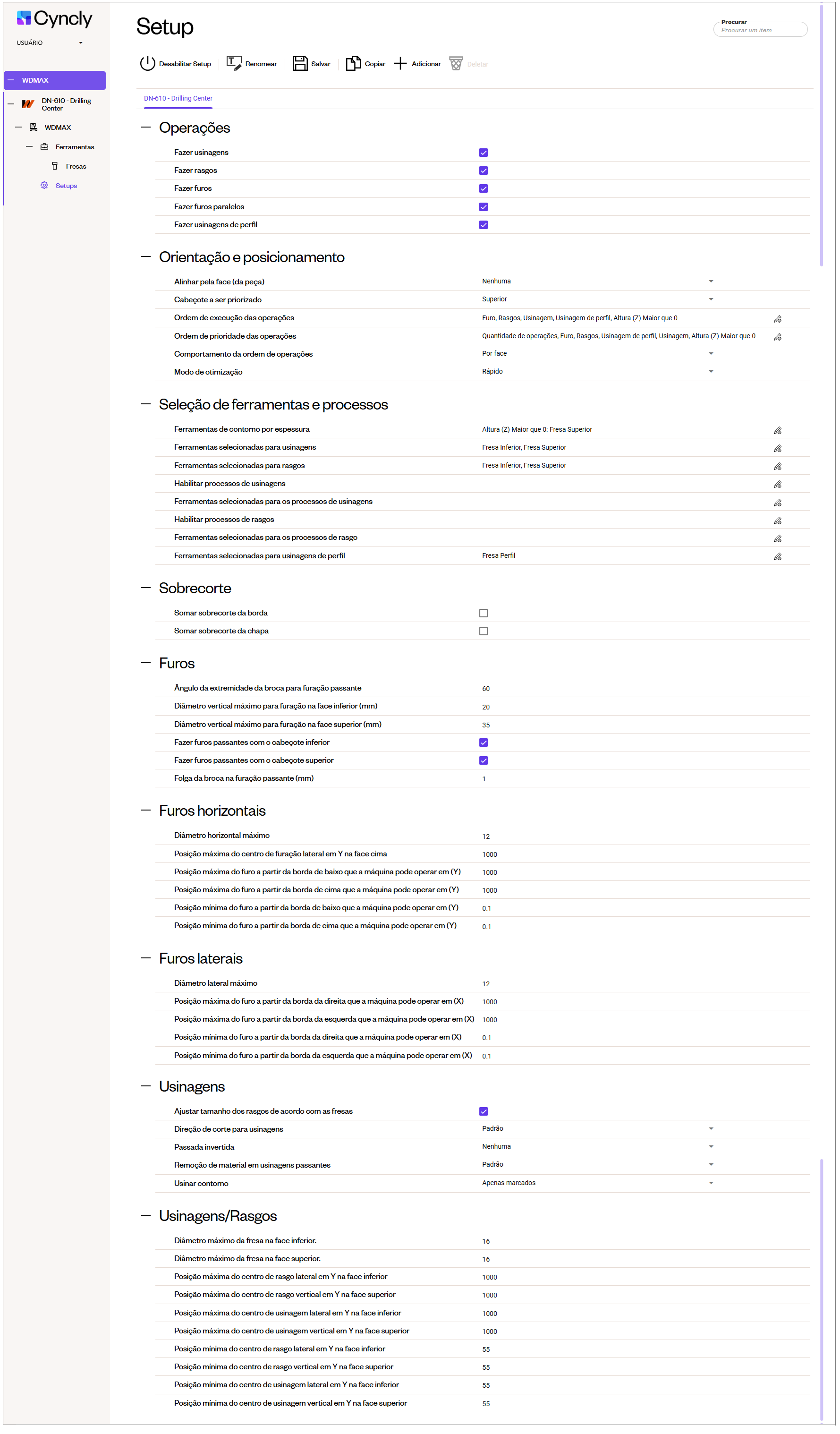

Setup
Operações
Fazer usinagens: máquina está habilitada para fazer usinagem.
Fazer rasgos: com a opção marcada, os rasgos cadastrados serão gerados nos programas de máquina.
Fazer furos paralelos: com a opção marcada, furos que excedem a espessura da peça ao somar suas profundidades, e que estão na mesma posição em faces opostas, serão combinados em uma única operação passante.
Fazer usinagens de perfil: máquina está habilitada para fazer usinagem de perfil.
Orientações e posicionamento
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Cabeçote a ser priorizado: cabeçote a ser priorizado na criação do programa da máquina.
Ordem execução das operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face, à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ordem de prioridade das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo, o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face à ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Comportamento da ordem de operações: define o comportamento da ordem de operações nos programas de máquina gerados. Por face - As operações serão segmentadas e ordenadas por face. Todas as operações de uma face serão processadas antes de seguir para a próxima face. Por ferramenta - As operações serão segmentadas e ordenadas por ferramenta. Todas as operações que utilizam a mesma ferramenta serão processadas antes de seguir para a próxima ferramenta. Por peça - As operações não serão segmentadas. Todas as operações da peça serão processadas na ordem definida.
Modo de otimização: Esta nova funcionalidade tem o objetivo de melhorar o caminho percorrido pela ferramenta durante a execução das operações na máquina. Saiba mais aqui.
-
1. Na opção Rápido, os programas de máquina são gerados priorizando a primeira operação e seguindo o caminho mais curto até a próxima operação de mesmo tipo.
2. Na opção Melhor caminho, os programas são gerados pelo melhor trajeto possível entre operações de mesmo tipo, resultando em um plano mais otimizado. Essa opção é ideal para cenários complexos com alto volume de usinagens.
Seleção de ferramentas e processos
Ferramenta de contorno por espessura: ferramenta usada para contorno.
Ferramentas selecionadas para usinagens ferramenta usada para usinagem.
Ferramentas selecionadas para rasgos ferramenta usada para rasgos.
Habilitar processos de rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações clique aqui .
Ferramentas selecionas para usinagens de perfil: ferramenta usada para usinagem de perfil.
Sobrecorte
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Furos
Ângulo da extremidade da broca para furação passante: Valor do ângulo da extremidade da broca para uso em furações passantes.
Diâmetro vertical máximo para furação na face inferior (mm): Diâmetro vertical máximo para furação na face inferior (mm). (Valores utilizando a unidade de medida pré-configurada)
Diâmetro vertical máximo para furação na face superior (mm): Diâmetro vertical máximo para furação na face superior (mm). (Valores utilizando a unidade de medida pré-configurada)
Fazer furos passantes com o cabeçote inferior: Permite fazer furos passantes utilizando o cabeçote inferior.
Fazer furos passantes com o cabeçote superior: Permite fazer furos passantes utilizando o cabeçote superior.
Folga da broca na furação passante (mm): Valor da folga da broca na furação passante.
Furos Horizontais
Diâmetro horizontal máximo: diâmetro máximo das brocas horizontais.
Posição máxima do centro de furação lateral em Y na face cima: Posição máxima do centro dos furos laterais no eixo (Y) na face cima, que as brocas laterais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição máxima do furo a partir da borda de baixo que a máquina pode operar em (Y): Posição máxima do furo a partir da borda de baixo que a máquina pode operar em (Y)
Posição máxima do furo a partir da borda de cima que a máquina pode operar em (Y): Posição máxima do furo a partir da borda de cima que a máquina pode operar em (Y).
Posição mínima do furo a partir da borda de baixo que a máquina pode operar em (Y): Posição mínima do furo a partir da borda de baixo que a máquina pode operar em (Y).
Posição mínima do furo a partir da borda de cima que a máquina pode operar em (Y): Posição mínima do furo a partir da borda de cima que a máquina pode operar em (Y).
Furos laterais
Diâmetro lateral máximo: Diâmetro máximo das brocas laterais. (Valores utilizando a unidade de medida pré-configurada)
Posição máxima do furo a partir da borda da direita que a máquina pode operar em (X): Posição máxima do furo a partir da borda da direita que a máquina pode operar em (X).
Posição máxima do furo a partir da borda da esquerda que a máquina pode operar em (X): Posição máxima do furo a partir da borda da esquerda que a máquina pode operar em (X).
Posição mínima do furo a partir da borda da direita que a máquina pode operar em (X): Posição mínima do furo a partir da borda da direita que a máquina pode operar em (X).
Posição mínima do furo a partir da borda da esquerda que a máquina pode operar em (X): Posição mínima do furo a partir da borda da esquerda que a máquina pode operar em (X).
Usinagens
Ajustar tamanho dos rasgos de acordo com as fresas:
Direção de corte para usinagens define se as usinagens tem que serem feitas no sentido horário ou anti-horário ou seguir o padrão que está cadastrado na ferramenta.
Passada invertida: passada invertida usada em operações de saída em lado com borda.
- Nenhuma: a fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
- Uma passada: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
- Passada dupla: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
Remoção de material em usinagens passantes: define o comportamento de usinagens passantes. Padrão segue o cadastro da operação:
- Forçar esvaziamento: remove todo o material.
-
Forçar contorno: realiza apenas o contorno da operação.
Usinagens/Rasgos
Diâmetro máximo da fresa na face inferior: Diâmetro máximo da fresa na face inferior.
Diâmetro máximo da fresa na face superior: Diâmetro máximo da fresa na face superior.
Posição máxima do centro de rasgo lateral em Y na face inferior: Posição máxima do centro dos rasgos laterais no eixo (Y) na face inferior, que as brocas laterais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição máxima do centro de rasgo vertical em Y na face superior: Posição máxima do centro dos rasgos verticais no eixo (Y) na face superior, que as brocas verticais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição máxima do centro de usinagem lateral em Y na face inferior: Posição máxima do centro dos usinagens laterais no eixo (Y) na face inferior, que as brocas laterais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição máxima do centro de usinagem vertical em Y na face superior: Posição máxima do centro dos usinagens verticais no eixo (Y) na face superior, que as brocas verticais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição mínima do centro de rasgo lateral em Y na face inferior: Posição mínima do centro dos rasgos laterais no eixo (Y) na face inferior, que as brocas laterais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição máxima do centro de rasgo vertical em Y na face superior: Posição máxima do centro dos rasgos verticais no eixo (Y) na face superior, que as brocas verticais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição mínima do centro de usinagem lateral em Y na face inferior: Posição mínima do centro dos usinagens laterais no eixo (Y) na face inferior, que as brocas laterais podem operar. (Valores utilizando a unidade de medida pré-configurada)
Posição mínima do centro de usinagem vertical em Y na face superior: Posição mínima do centro dos usinagens verticais no eixo (Y) na face superior, que as brocas verticais podem operar. (Valores utilizando a unidade de medida pré-configurada)
