A passada invertida é utilizada em usinagens no canto de peças que contenham fita de borda, assim é realizada uma usinagem no final da usinagem original para evitar que estrague a fita de borda.
Para configurar a passada invertida, siga o passo a passo abaixo:

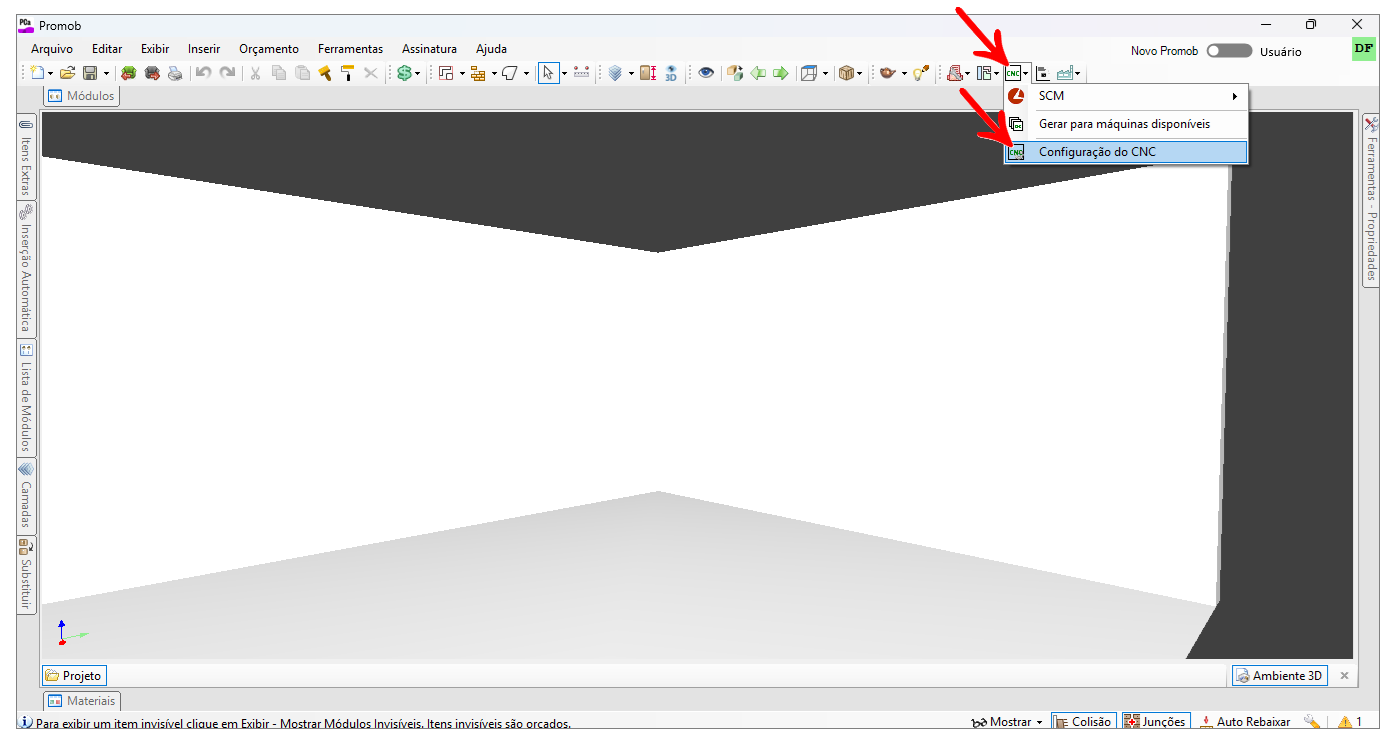

1. Acesse o Setup da máquina e em seguida selecione Configuração do CNC.

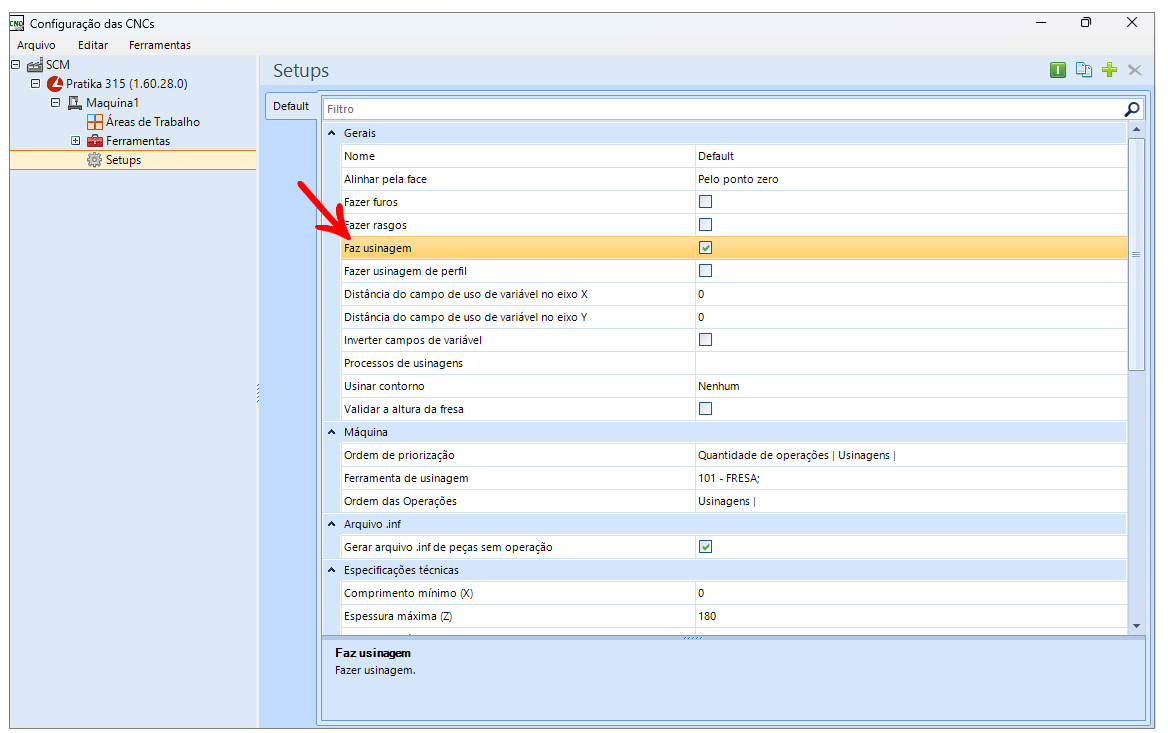

2. No Setups da máquina, no submenu Gerais, habilite a opção Faz usinagem.

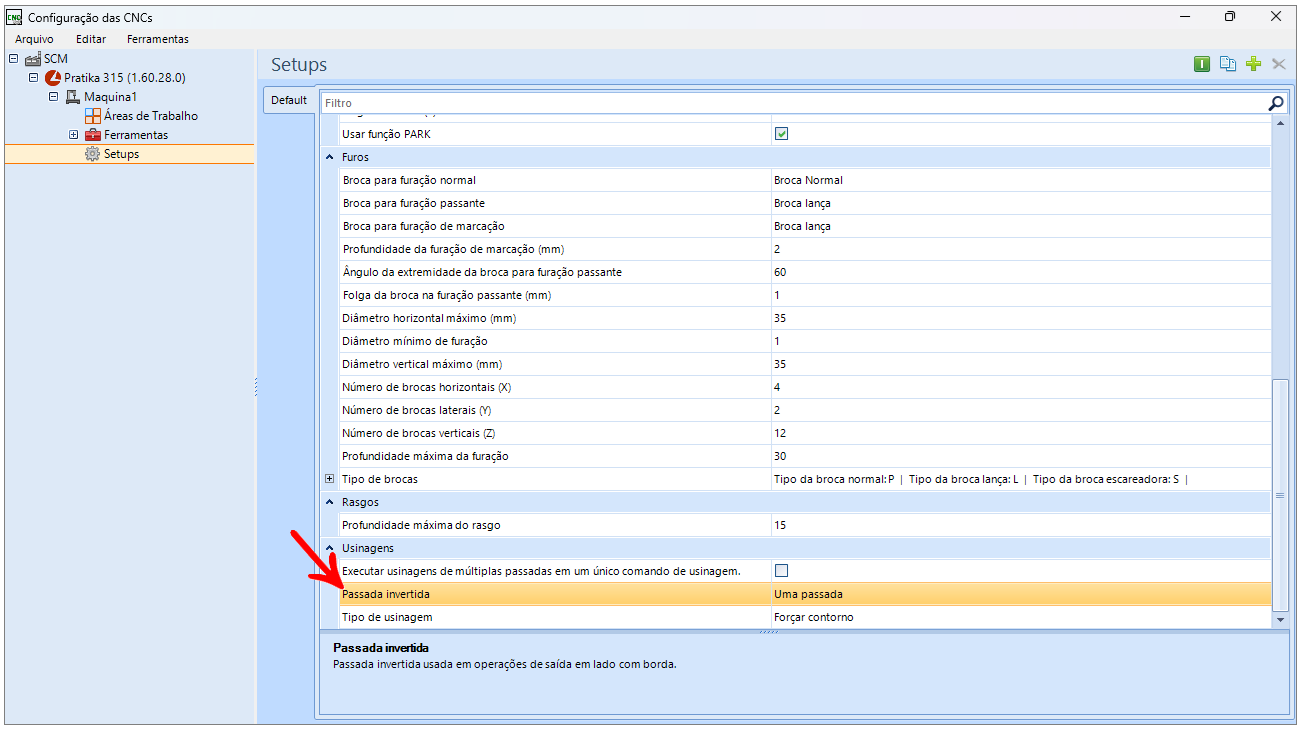

3. A opção da Passada invertida é exibida no submenu Usinagens.

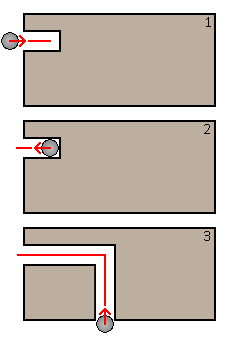

Existem três tipos de passada:
- Sem passada invertida, essa opção faz com que não seja feita a passada invertida, fazendo somente a usinagem.
- Uma passada, essa opção faz com que uma passada seja feita na usinagem, gerando uma pequena usinagem no final da usinagem original.
- Passada invertida dupla, essa opção faz com que seja feita duas passadas, gerando uma pequena usinagem no final da usinagem original.
Opção usinagens de múltiplas passada em um único comando de usinagem

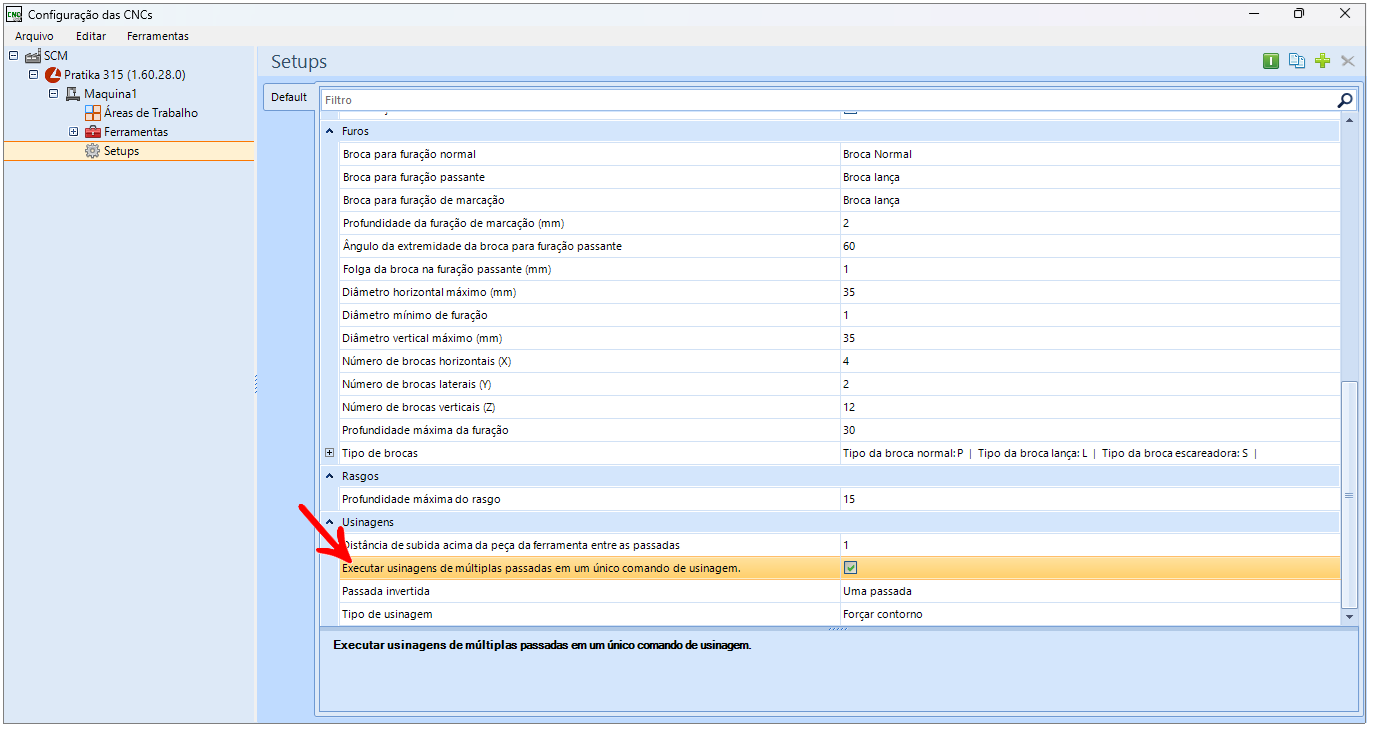

A opção Executar usinagens de múltiplas passadas em um único comando de usinagem faz com que a passada invertida seja realizada em um único comando para a máquina.
Caso esteja desmarcada, a passada é realizada em um comando a parte da usinagem original.
