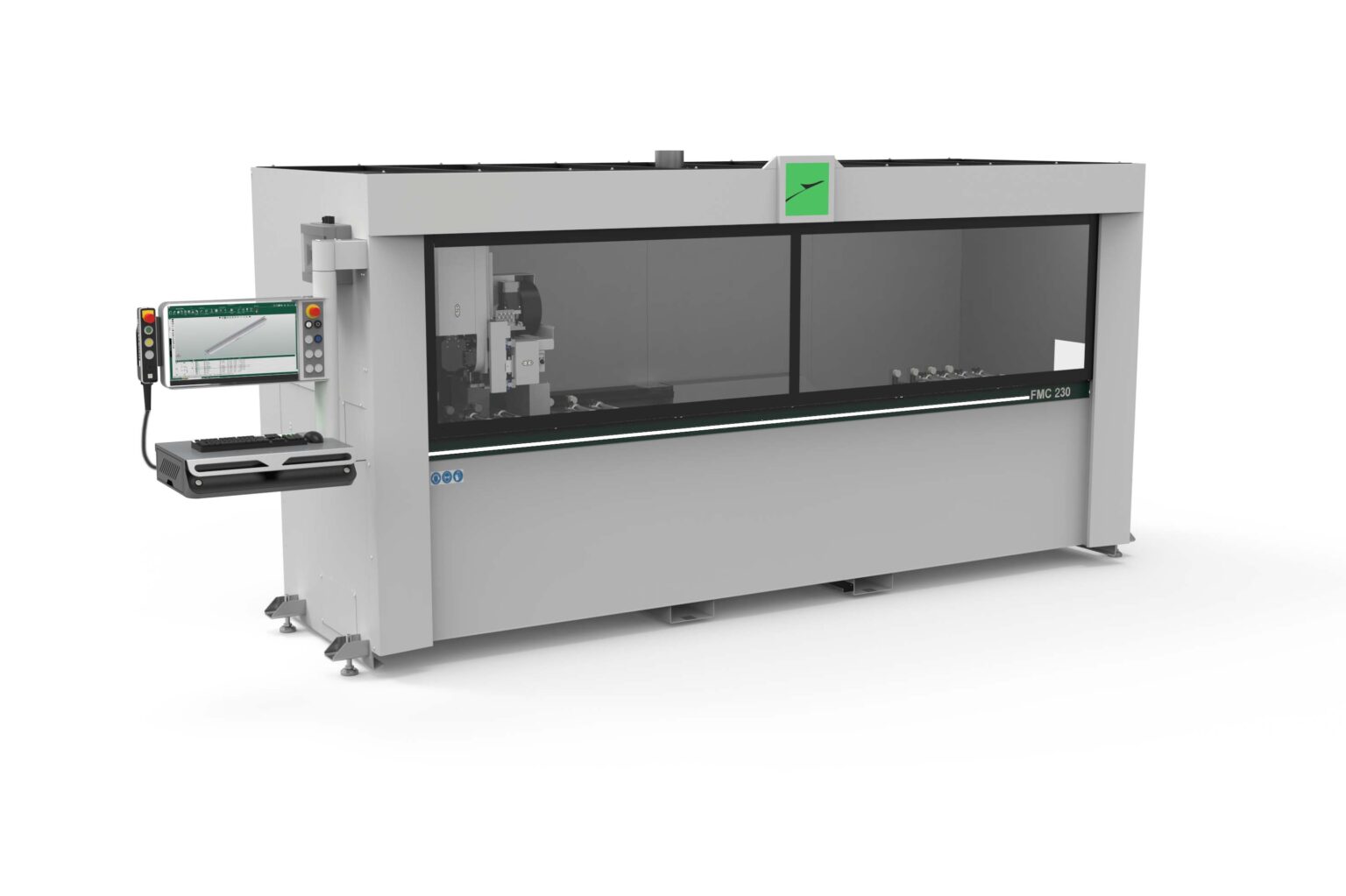

Verifique abaixo as especificações e configurações disponíveis no plugin Fom Industrie FMC 230 - Aluminium:
Disponível a partir da versão: Plugin Builder 1.60.35.0
Tipo de máquina: Cortes e Usinagens de Alumínio
Fabricante: Fom Industrie
Extensão do arquivo gerado: .INI
Manual: manual disponibilizado pelo fabricante, clique aqui.
IMPORTANTE:
- Para que o programa funcione corretamente, ao gerar operações nessa máquina, todas as operações devem estar configuradas.
- Todas as usinagens devem ter um processo vinculado a elas.
- Todos os processos devem estar habilitados no Setup e com uma macro digitada no Setup. Para mais informações, clique aqui.
Principais características
- Cortes
- Usinagens
Configurações
Para verificar as configurações sobre Máquinas, clique aqui.

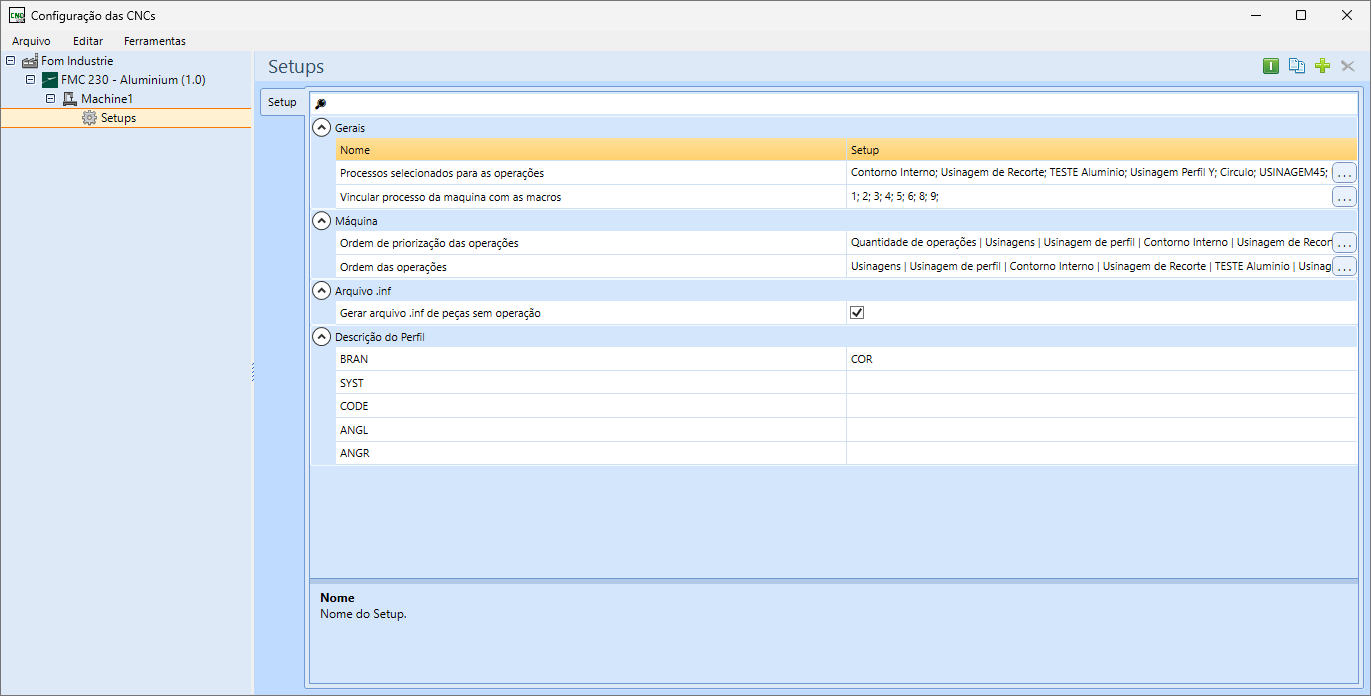

Configurações da Máquina 01/Machine 01
Gerais
Nome: defina o nome para a máquina.

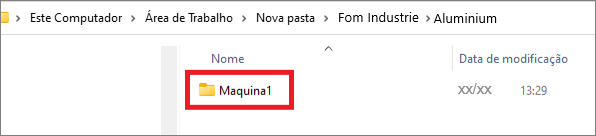

IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.

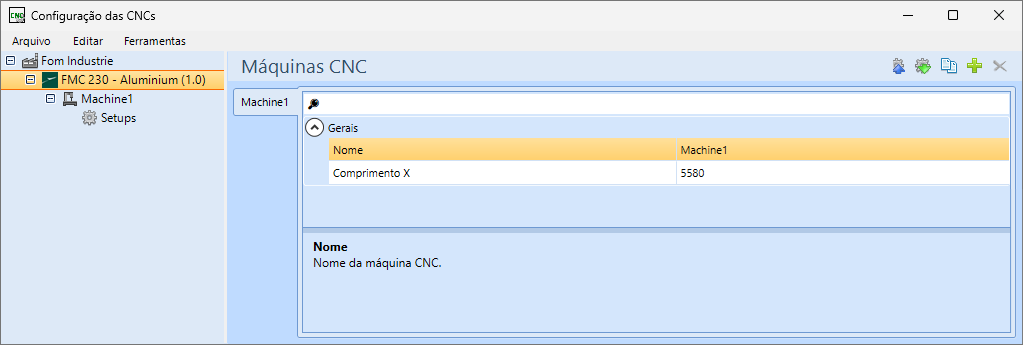

Comprimento X (mm): comprimento da máquina.

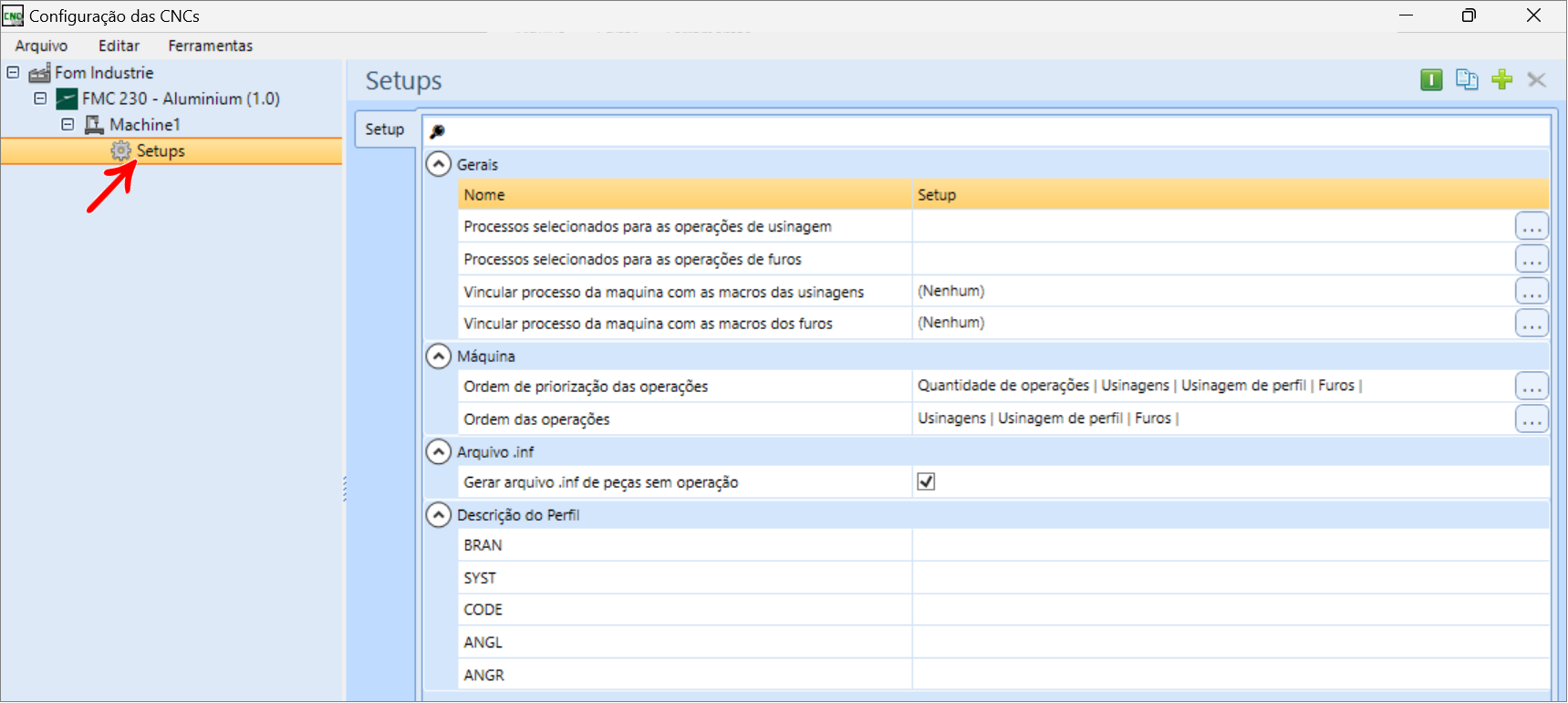

Setup
Gerais
Nome: nome do setup da máquina.
Processos selecionados para as operações: este campo mostra todos os processos cadastrados na biblioteca. Para cada processo, existem duas opções: Habilitado e Não Habilitado.
- Se a opção Habilitado for selecionada, esse processo será mostrado no campo abaixo, Vincular processo da máquina com as macros, que será explicado a seguir.
- Se a opção Não Habilitado for selecionada, a operação que tiver esse processo vinculado não será incluída no programa de máquina.
Vincular processo da máquina com as macros: para todos os processos que aparecerem nesta tela, deve ser digitada uma macro que vincule os processos às macros cadastradas no software. A macro digitada neste campo será incluída na operação que estiver vinculada ao processo no programa de máquina. Se nenhuma macro for digitada, a operação não será incluída no programa.
Máquina
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face à ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem das Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Arquivo .inf
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Descrição do Perfil
BRAN: Marca do perfil.
SYST: Sigla marca do perfil.
CODE: Código do barra perfil
ANGL: Ângulo de corte esquerdo.
ANGR: Ângulo de corte direito.
Todos os itens que estão em Descrição do Perfil são referentes a informações do perfil de alumínio que será gerado. Para vincular essa informação ao perfil, é necessário incluir o atributo na peça conforme mostrado na documentação para suporte Catalog - Criar e configurar um atributo. Após adicionar esse atributo na peça, acesse o Setup e digite o nome do atributo em um dos campos abaixo, fazendo com que o valor do atributo fique na posição de um dos itens do campo abaixo.
Exemplo:

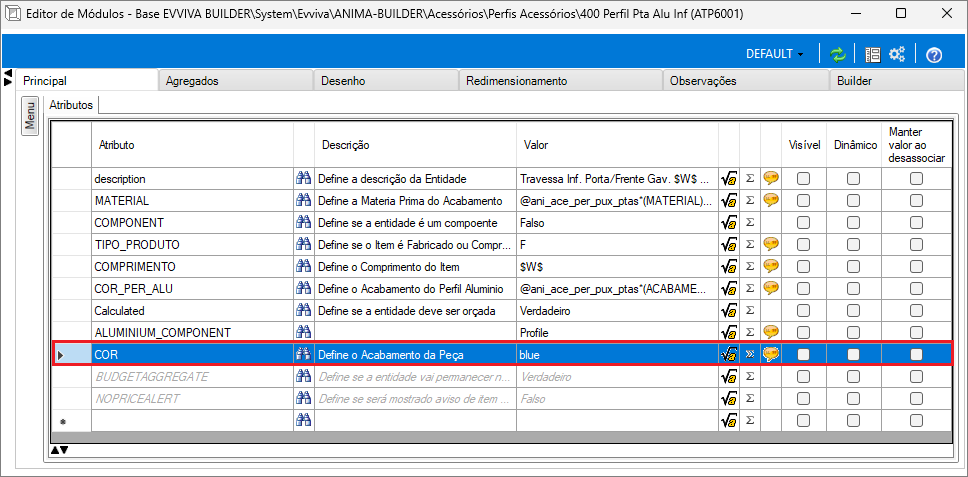

Nos atributos da peça no Catalog, adicione o atributo COR.
Em seguida, acesse o setup e adicione no campo referente a Cor o nome desse atributo.

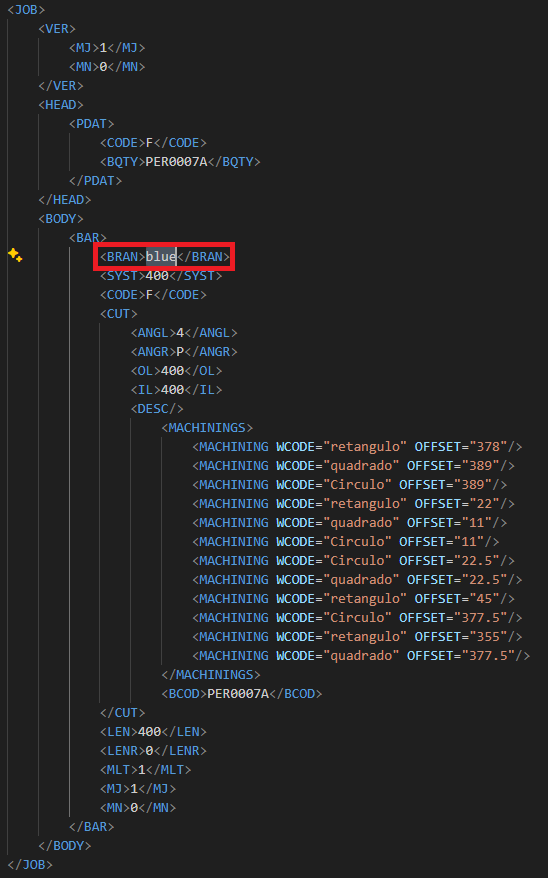

Com isso, o valor digitado em COR é exibido no programa.

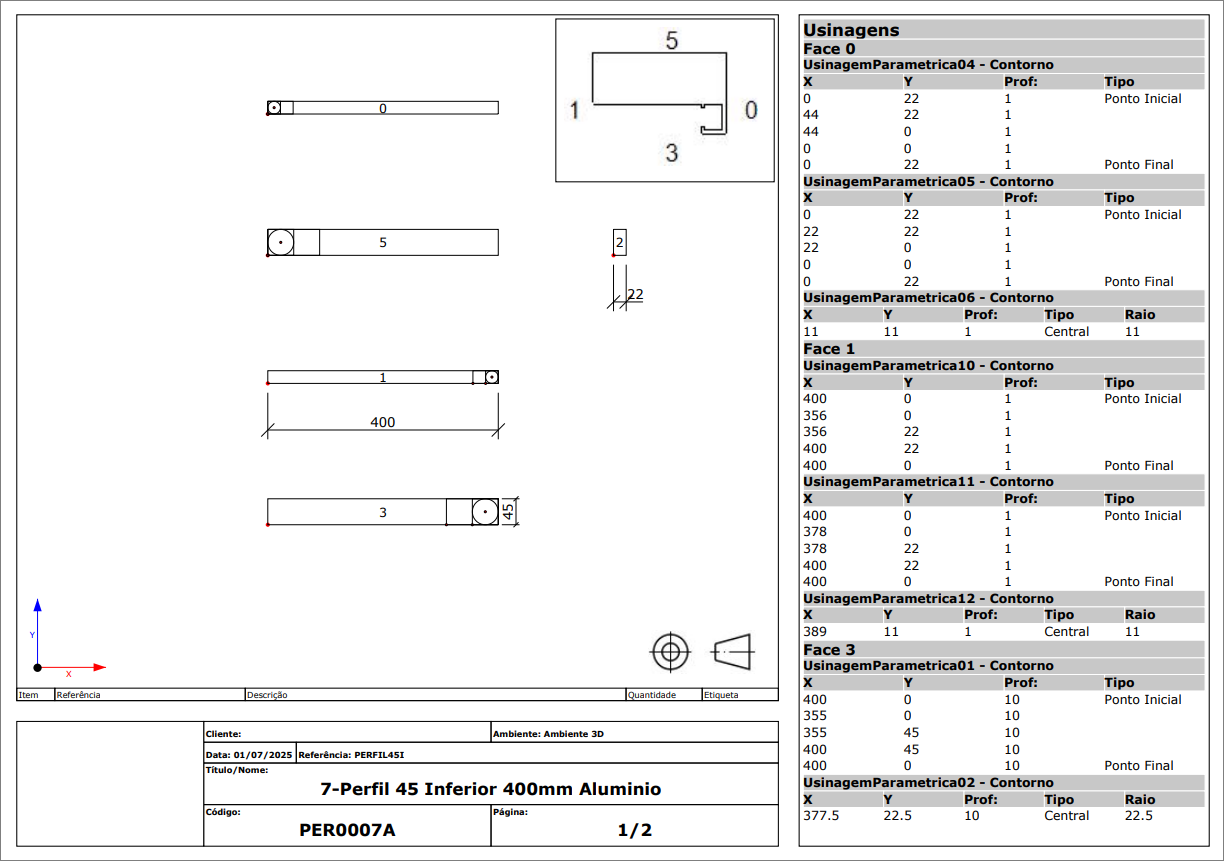

Desenho Técnico
