Fabricante: Alca

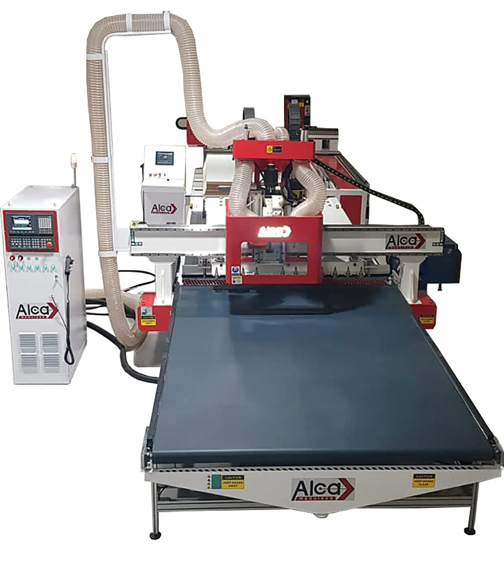

Máquina: AL 1928F ATC Weihong Nesting
Tipo: Router CNC
Extensão de arquivo: .nc
Disponível a partir da versão: Plugin Builder 1.60.30.0
Principais características:
- Perfuração
- Canais
- Usinagem
- Contorno externo
- Nesting
- Etiquetas automáticas
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.
Gerais
Nome: Defina o nome para a máquina. IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Comprimento X (mm): Comprimento da máquina.
ID do motor de geração: ID do motor de geração que será utilizado de acordo com o acionamento selecionado
Acionamento: Define qual o acionamento será utilizado
Largura Y (mm): Largura da máquina.
Espessura máxima Z (mm): Espessura (Z) máxima suportada pela máquina.
Espessura mínima Z (mm): Espessura (Z) mínima suportada pela máquina.
Arquivo .inf
Detalhar operações em todos os programas: Detalhar operações não realizadas no arquivo .inf em todos os programas.
Gerar arquivo .inf de peças sem operação: Gerar arquivo .inf de peças sem operação.
Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando furo for menor ou igual será automaticamente considerado furo de marcação.
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furações na vertical.
Diâmetro mínimo de furação na horizontal: diâmetro mínimo de furações na horizontal.
Furos Verticais
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.
Posição mínima do centro de furação vertical em Y (mm): posição mínima do centro dos furos verticais no eixo (Y), que as brocas verticais podem operar.
Posição máximo do centro de furação vertical em Y (mm): posição máxima do centro dos furos verticais no eixo (Y), que as brocas verticais podem operar.
Posição máximo do centro de furação vertical em X (mm): posição máxima do centro dos furos verticais no eixo (X), que as brocas verticais podem operar.
Posição de estacionamento
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote da máquina.

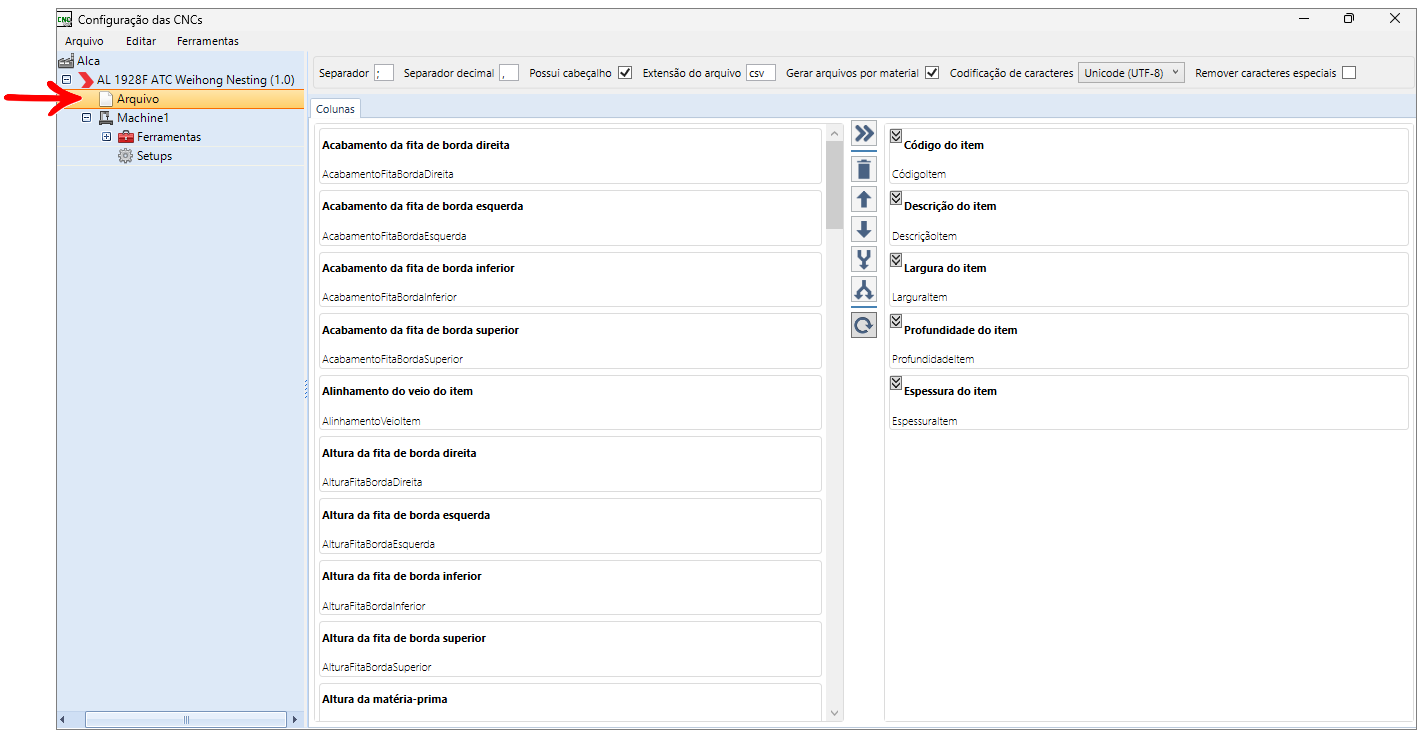

Arquivo
Itens padrão na exportação para serem executados, não se faz necessário adicionar mais itens pois a leitura é feita somente dos itens pré-cadastrados.

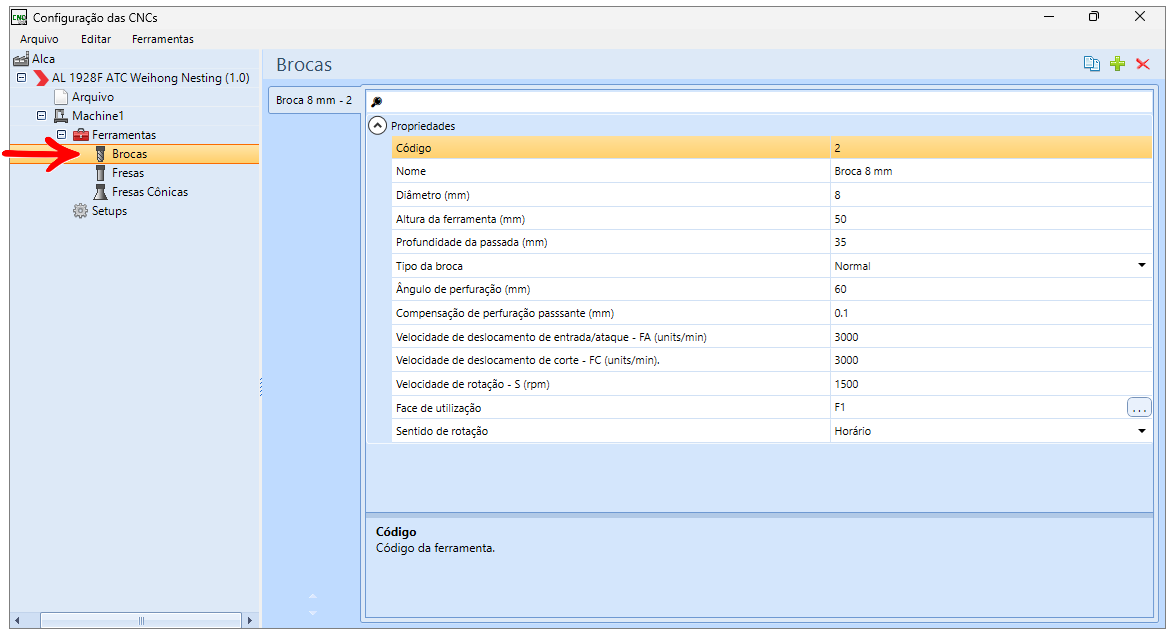

Brocas
Código: Código da ferramenta
Nome: Nome da ferramenta
Diâmetro: Diâmetro da ferramenta
Altura da Ferramenta: Define a altura da ferramenta
Profundidade da passada: Define a profundidade da passada da ferramenta
Tipo da broca: define o tipo da broca, normal ou cônica.
Ângulo da perfuração (mm): ângulo da perfuração em milímetros.
Compensação de perfuração passante (mm): compensação de perfuração passante em milímetros.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm)
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido da rotação: define o sentido de rotação da ferramenta.

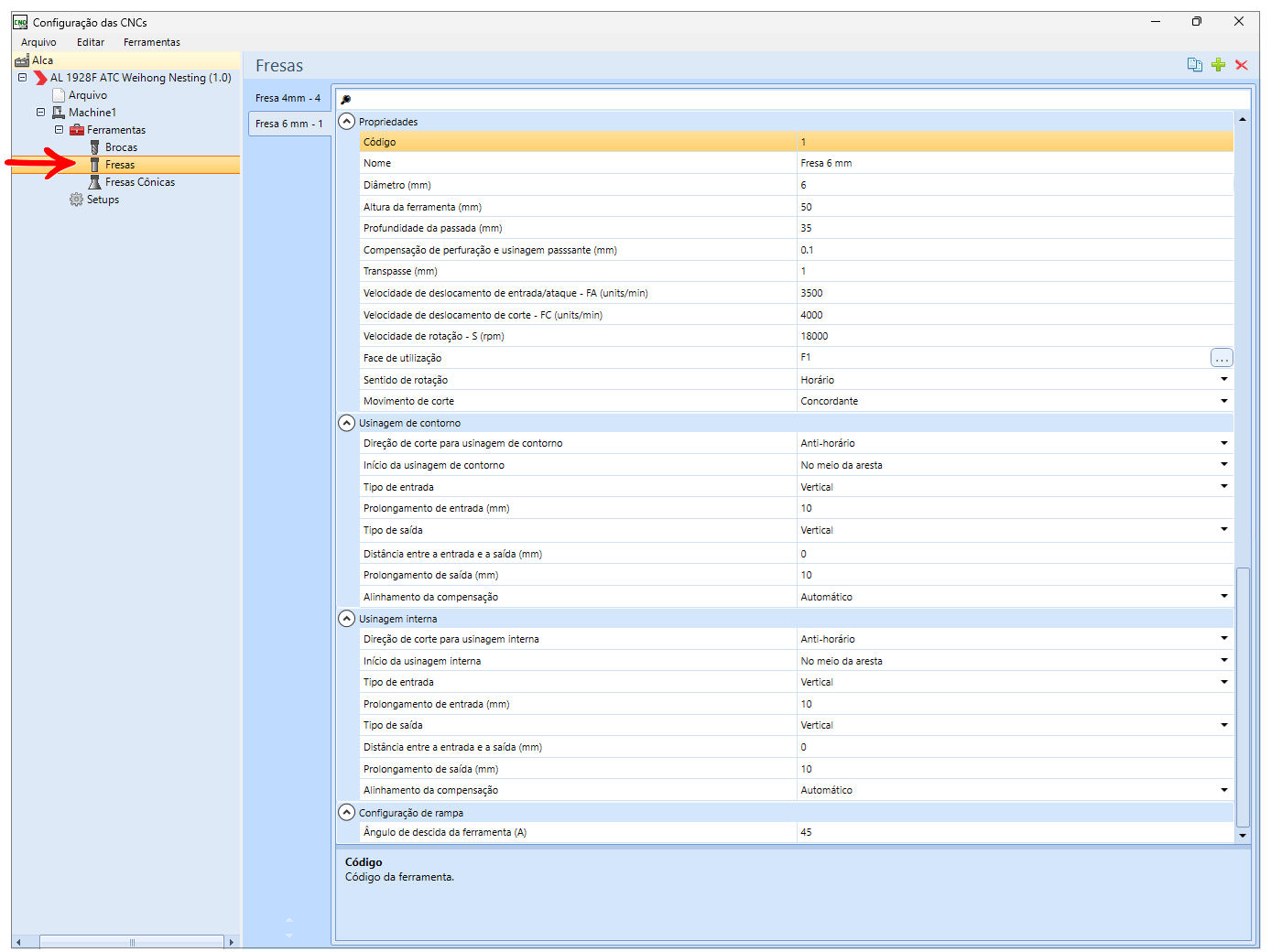

Fresas
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Diâmetro (mm): define o diâmetro da ferramenta.
Altura da ferramenta (mm): define a altura da ferramenta.
Profundidade da passada (mm): define a profundidade das passadas da ferramenta.
Compensação de perfuração e usinagem passante (mm): define a compensação de perfuração e usinagem passante da ferramenta.
Transpasse (mm): transpasse entre as passadas da ferramenta para evitar sobra de material.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta.
Movimento de corte: define qual será o movimento de corte da ferramenta.
Usinagem de contorno

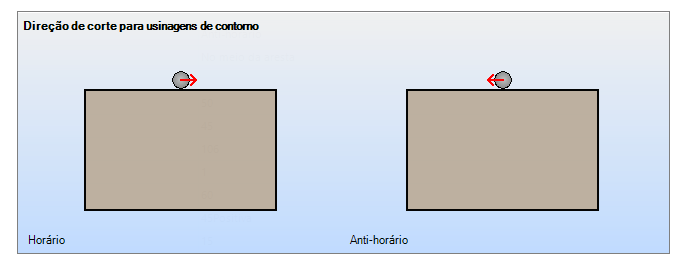

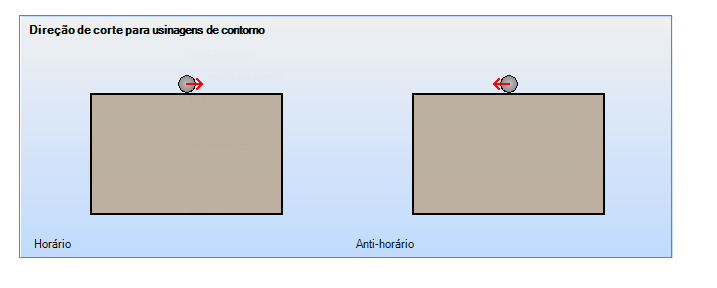

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

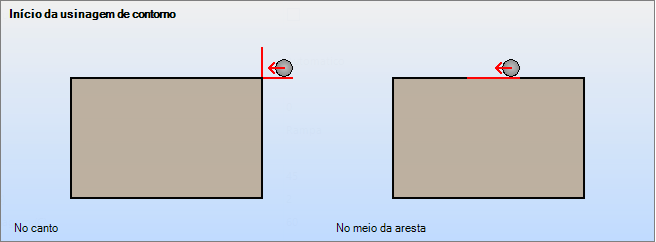

Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.

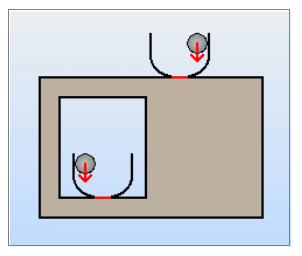

Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento de entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.
Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
- No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
- No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
- No tipo rampa, a ferramenta desce como uma rampa e começa o corte.
Distância entre a entrada e a saída(mm): distância onde a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.
Usinagem interna

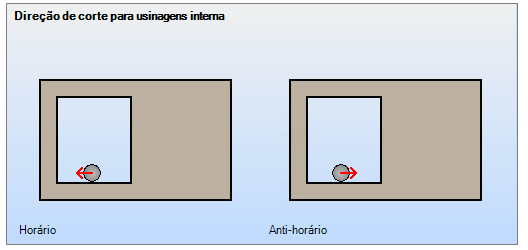

Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem interna: define onde é o início da usinagem interna, em um dos cantos ou no meio de uma aresta da usinagem.
Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento de entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.
Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
- No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
- No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
- No tipo rampa, a ferramenta desce como uma rampa e começa o corte.
Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.
Configuração de rampa
Ângulo de descida da ferramenta (A): ângulo de descida da ferramenta definido pela cota A.

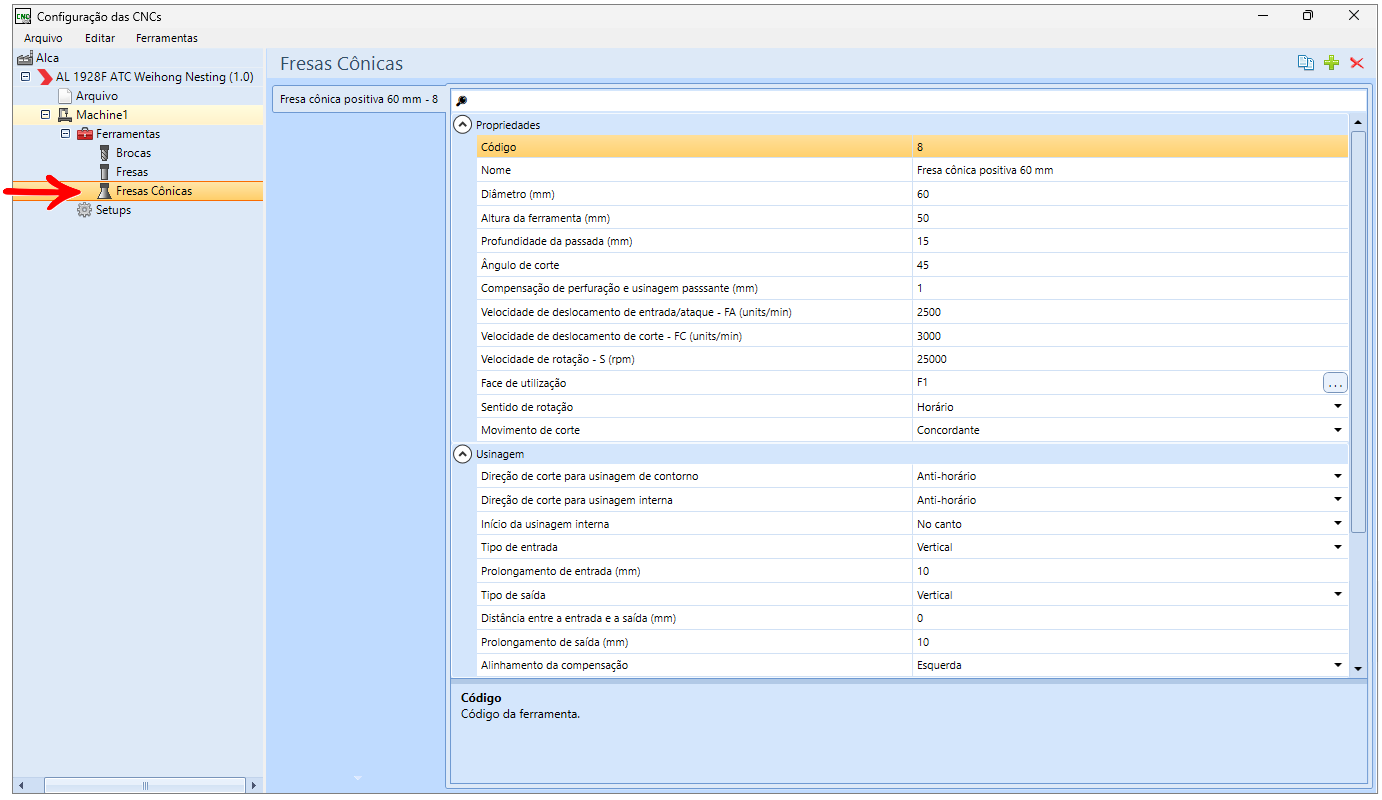

Fresas Cônicas
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

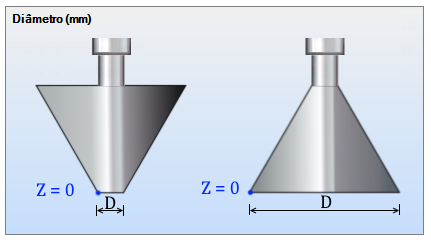

Diâmetro (mm): diâmetro da ferramenta. IMPORTANTE: na imagem abaixo, em azul representa o ponto zero da ferramenta.
Altura da ferramenta (mm): altura da ferramenta;
Profundidade da passada (mm): profundidade das passadas da ferramenta em milímetros.

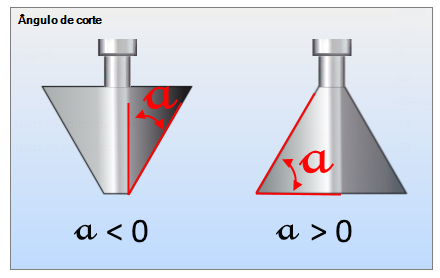

Ângulo de corte: ângulo de corte da ferramenta;
Compensação de perfuração e usinagem passante (mm): compensação de perfuração e usinagem passante. Para mais informações, clique aqui.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta.
Movimento de corte: define qual será o movimento de corte da ferramenta.
Usinagem
Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.
Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento de entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.
Tipo de saída: define o tipo de saída que a ferramenta irá utilizar ao realizar usinagens e contornos.
- No tipo vertical, a ferramenta desce verticalmente sobre a peça e começa o corte.
- No tipo circular, a ferramenta desce fora da peça e então começa a cortar tangencialmente antes e entrar na peça.
- No tipo rampa, a ferramenta desce como uma rampa e começa o corte.
Distância entre a entrada e a saída(mm): distância onde a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento da saída (mm): prolongamento de saída após terminar a usinagem/contorno, equivalente à linha vermelha.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.

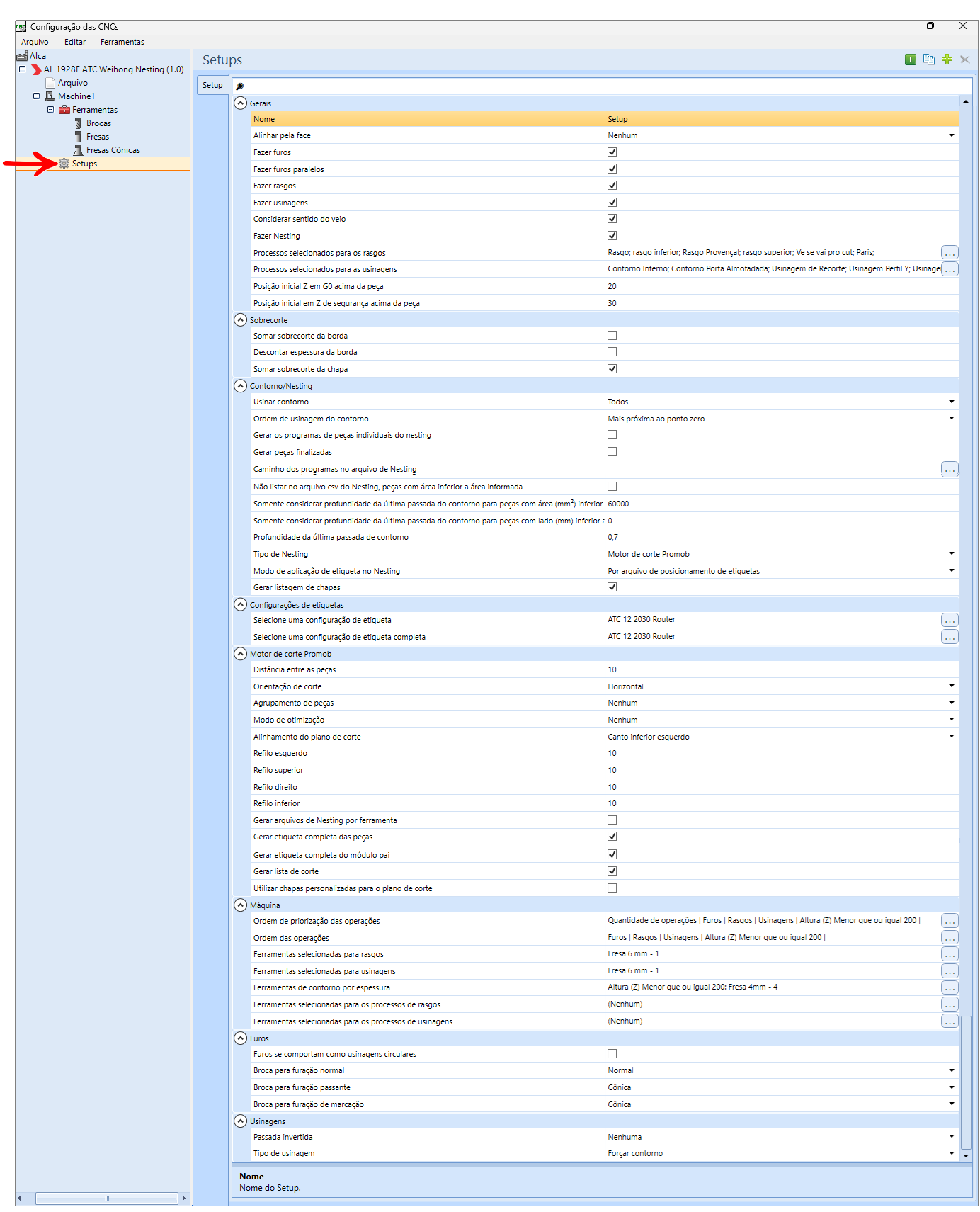

Setups
Gerais
Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.
Fazer furos paralelos: com a opção marcada, furos que excedem a espessura da peça ao somar suas profundidades, e que estão na mesma posição em faces opostas, serão combinados em uma única operação passante.
Fazer rasgos: com a opção marcada, os rasgos cadastrados serão gerados nos programas de máquina.
Fazer usinagens: com a opção marcada, as usinagens cadastradas serão geradas nos programas de máquina.
Considerar sentido do veio: considerar sentido do veio ao gerar os programas.
Fazer Nesting: indica se Nesting deve ou não ser executado.
Processos selecionados para os rasgos: processos selecionados para os rasgos.
Processos selecionados para as usinagens: processos selecionados para usinagens.
Posição inicial Z em G0 acima da peça (mm): posição inicial Z em G0 acima da peça, em milímetros.
Posição inicial em Z de segurança acima da peça (mm): posição inicial em Z de segurança acima da peça, em milímetros.
Sobrecorte
Somar sobrecorte da borda: indica se o sobrecorte da borda deve ou não ser somado ao tamanho peça.
Descontar espessura da borda: descontar o valor definido espessura da borda da peça.
Somar sobrecorte da chapa: indica se o sobrecorte da chapa deve ou não ser somado ao tamanho peça.
Contorno/Nesting
Usinar Contorno: define o contorno de quais peças serão gerados.
- Nenhum: usinagem de contorno não será gerada para nenhuma peça;
- Todos: usinagem de contorno será gerada para todas as peças;
- Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.
Ordem de usinagem do contorno: define a ordem do corte das peças no plano de corte.
Gerar os programas de peças individuais do nesting: caso esta opção esteja marcada, serão gerados os programas individuais das peças para o nesting.
Gerar peças finalizadas: se a opção for marcada, somente será gerado o contorno e as operações da face principal em um mesmo programa quando a peça não ter operações nas faces de topo. Caso a peça tenha operações na face de topo será gerado apenas o contorno em um programa e as operações em outro.
IMPORTANTE: Se a opção for desmarcada, será gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos são salvos no caminho escolhido, quando os programas de máquina forem feitos.
Não listar no arquivo csv do nesting, peças com área inferior a área informada: Marcando essa opção, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo Nesting.
Somente considerar profundidade da ultima passada do contorno para peças com área inferior a: define a área máxima em mm², da peça para que seja feita a última passada do contorno. Peças com área maior do que a definida não irão considerar o valor definido para a última passada.
Somente considerar profundidade da última passada do contorno para peças com lado inferior a: define o tamanho do lado máximo da peça para que seja feita a última passada do contorno. Peças com lado maior do que a definida não irão considerar o valor definido para a última passada.
Profundidade da última passada de contorno (mm): define a profundidade da última passada do contorno, em milímetros.
Tipo de Nesting: define qual motor Nesting será utilizado.
Modo de aplicação da etiqueta do Nesting: Define o modo de aplicação de etiqueta, para definir qual a integração utilizada para a máquina realizar aplicação automática das etiquetas.
IMPORTANTE: Para este modelo de máquina o modelo a ser utilizado deverá ser o Por Arquivos de posicionamento de etiquetas
Gerar listagem de chapas: Define se o arquivo list de etiquetas deve ser gerado. IMPORTANTE: para esse plugin essa opção deve se manter maracada.
Configurações de etiquetas
Selecione uma configuração de etiqueta: Se escolhe qual o modelo de imagem de etiqueta será utilizado.
Selecione uma configuração de etiqueta completa: Se escolhe a configuração de página que será utilizado. Saiba mais aqui.
Motor de corte Promob
Distância entre as peças (mm): distância entre as peças posicionadas no plano de corte, em milímetros.
Orientação de corte: define a orientação do corte das peças no plano de corte.
Agrupamento de peças: define o agrupamento das peças no plano de corte.
Modo de otimização: define o modo de otimização do plano de corte.
Alinhamento do plano de corte: define o alinhamento do plano de corte.
Refilo esquerdo (mm): tamanho do refilo esquerdo, em milímetros.
Refilo superior (mm): tamanho do refilo superior, em milímetros.
Refilo direito (mm): tamanho do refilo direito, em milímetros.
Refilo inferior (mm): tamanho do refilo inferior, em milímetros.
Gerar arquivos de Nesting por ferramenta: indica se os arquivos de Nesting devem ou não serem separados por ferramenta.
Gerar etiqueta completa das peças: indica se as etiqueta completa da peça deve ou não ser gerada.
Gerar etiqueta completa do pai: indica se a etiqueta explodida do pai deve ou não ser gerada.
Gerar Lista de corte: indica se será gerado um pdf com a lista de corte.

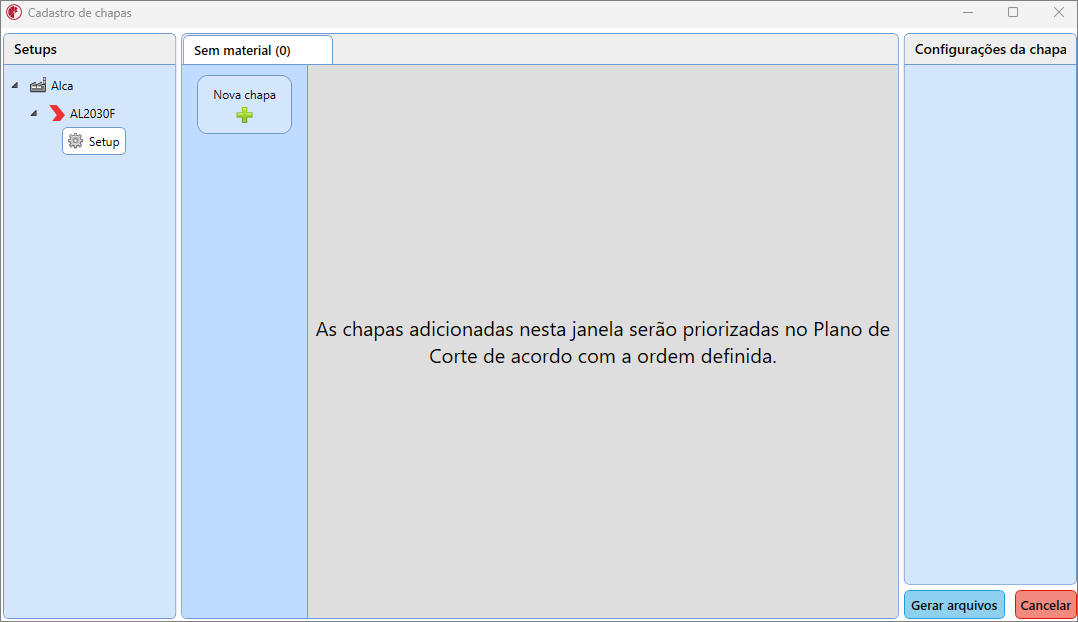

Utilizar chapas personalizadas para o plano de corte: indica se devem ou não ser utilizadas placas personalizadas, no plano de corte. Para mais informações clique aqui. IMPORTANTE: essa opção só fica disponível quando a opção de não listar no arquivo csv do Nesting, peças com área inferior a área informada estiver marcada.
Máquina
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem das Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ferramentas selecionadas para rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informaşões clique aqui.
Ferramentas selecionadas para usinagens: através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinada usinagem.
Ferramentas de contorno por espessura: ferramenta selecionada para operações de contorno.
Ferramentas selecionadas para os processos de rasgos: ferramenta selecionada para operações de rasgo.
Ferramentas selecionadas para os processos de usinagens: ferramenta selecionada para operações de usinagem.
Furos
Furos se comportam como usinagens circulares: Caso esteja marcada essa opção, os furos que estejam dentro da medida configurada serão executados com uma fresa ao invés de uma broca.
Broca para furação normal: tipo de broca para furações – Broca Normal ou cônica.
Broca para furação passante: tipo de broca para furações passantes – Broca Normal ou cônica.
Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal ou cônica.
Usinagens
Passada invertida: passada invertida usada em operações de saída em lado com borda.
- Nenhuma: a fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
- Uma passada: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
- Passada dupla: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
Tipo de usinagem: define o comportamento de usinagens passantes.
- Padrão: segue o cadastro da operação.
- Forçar Esvaziamento: remove todo o material.
- Forçar Contorno: realiza apenas o contorno da operação. Para mais informações clique aqui.
