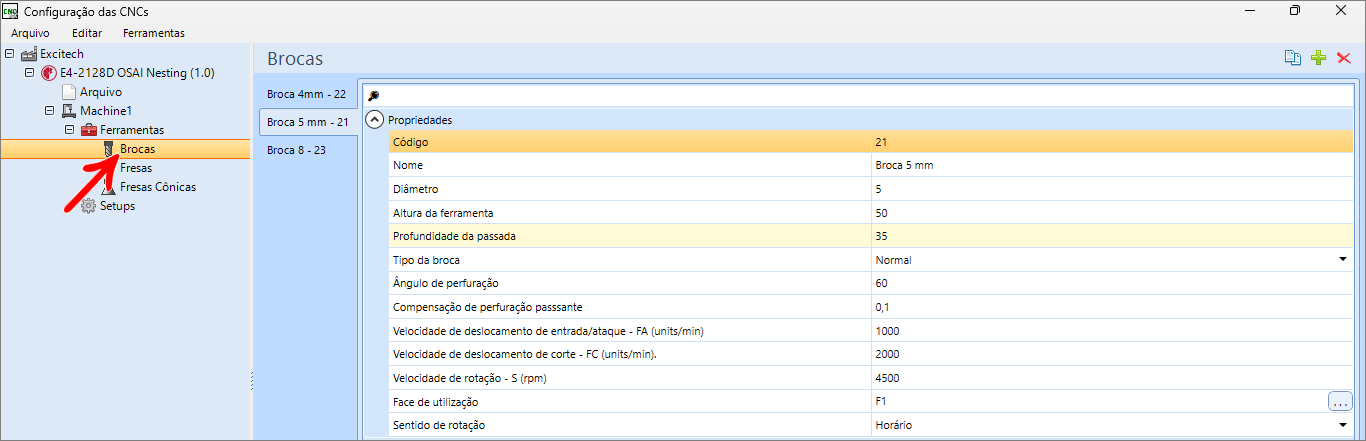

Fresas

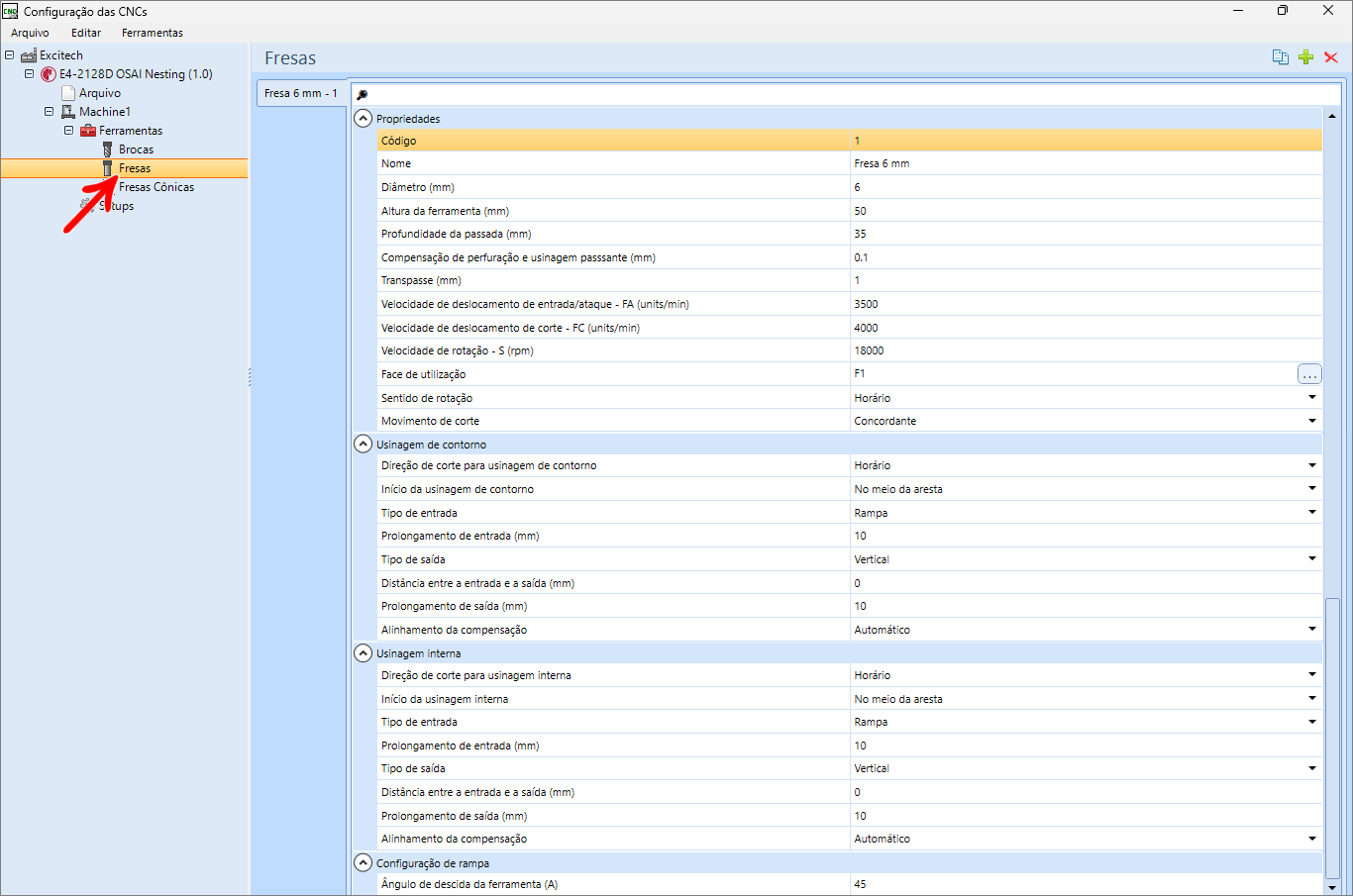

As Fresas são utilizadas para execução de rasgos e usinagens.

Propriedades

Código: código da ferramenta.

Nome: nome da ferramenta.

Diâmetro: diâmetro da ferramenta.

Altura da Ferramenta: define a altura da ferramenta.

Profundidade da passada: define a profundidade da passada da ferramenta.

Compensação de perfuração e usinagem passante (mm): define a compensação de perfuração e usinagem passante.

Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.

Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.

Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.

Face de utilização: define em quais faces à ferramenta pode ser utilizada.

Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.

Movimento de corte: define o movimento de corte da ferramenta, sendo movimento Concordante, Discordante ou Ambos.



Usinagem de Contorno

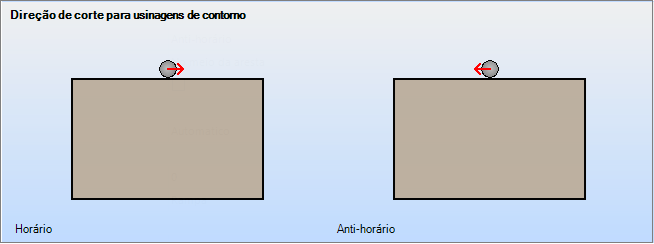

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

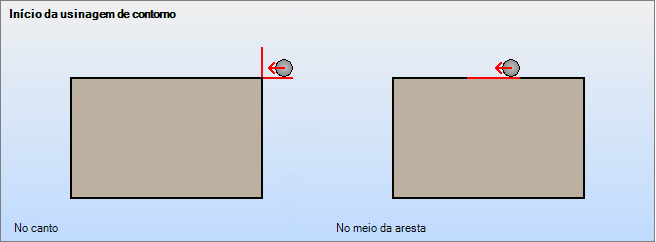

Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.

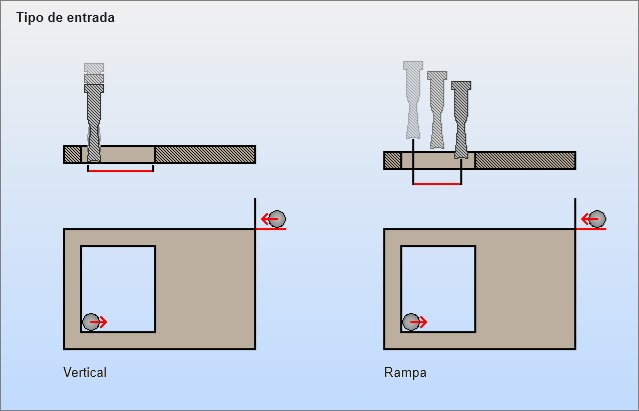

Tipo de entrada: define o tipo de entrada da ferramenta.

• Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
• Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
• Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.

Prolongamento de entrada (mm): define o tipo de entrada da ferramenta.

Tipo de saída: define o tipo de saída da ferramenta.

Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).

Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.

Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.



Usinagem Interna

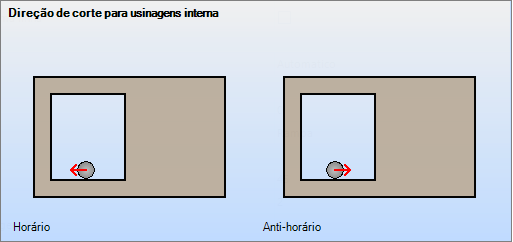

Direção de corte para usinagens interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.

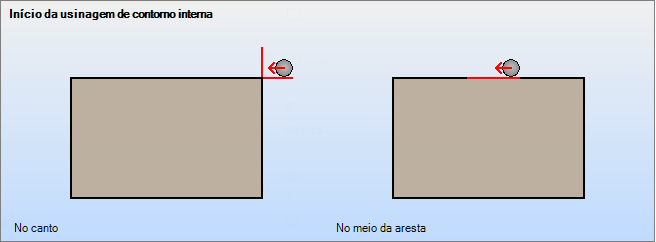

Início da usinagem interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma aresta da usinagem.

Tipo de entrada: define o tipo de entrada da ferramenta.

• Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
• Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
• Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.

Prolongamento de entrada (mm): define o tipo de entrada da ferramenta.

Tipo de saída: define o tipo de saída da ferramenta.

Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).

Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.

Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.



Configurações de rampa

Ângulo de descida da ferramenta (A): o ângulo de descida da ferramenta definido pela cota A.



Fresas Cônicas

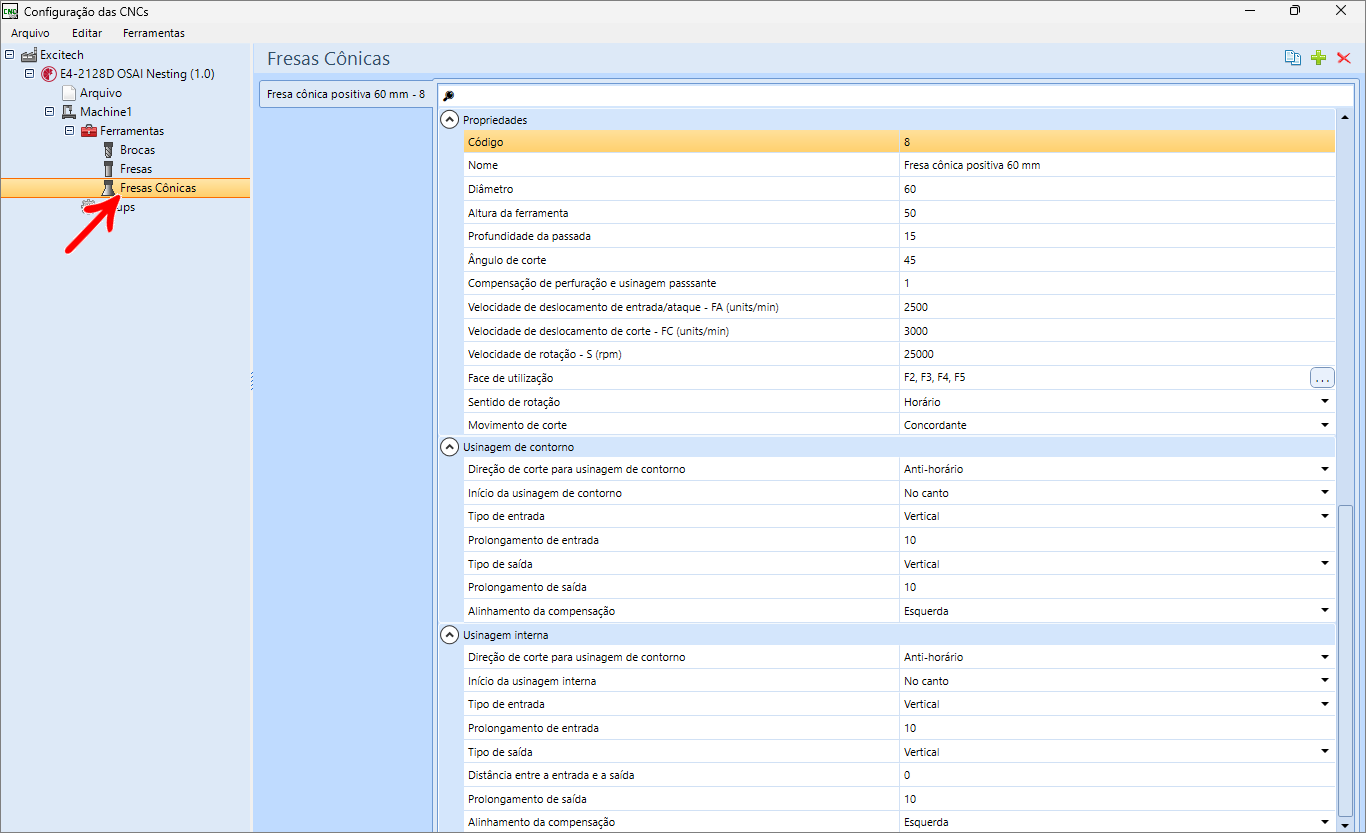

As fresas cônicas são utilizadas para execução de usinagens de perfil.

Propriedades

Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

Diâmetro (mm): diâmetro da ferramenta.

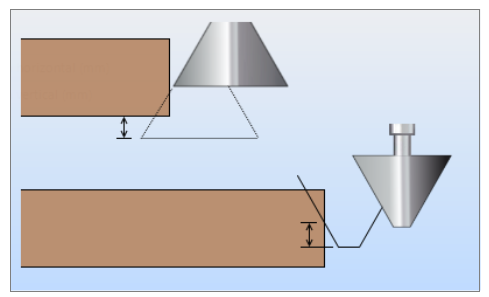

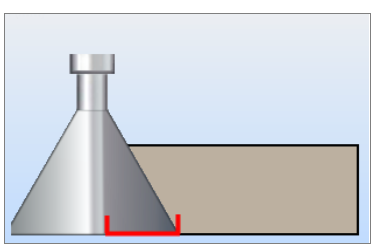

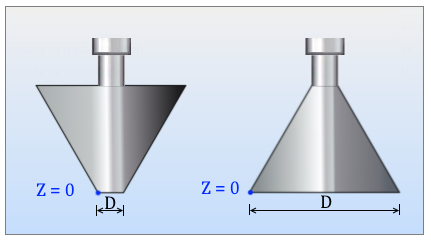

IMPORTANTE: na imagem abaixo, em azul representa o ponto zero da ferramenta.

Altura da ferramenta (mm): altura da ferramenta.

Profundidade da passada: profundidade das passadas da ferramenta.

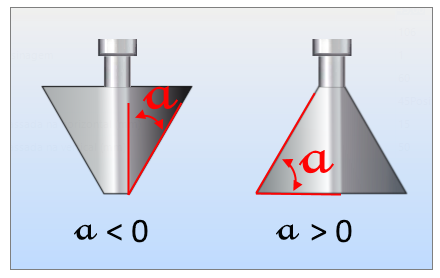

Ângulo de corte: ângulo de corte da ferramenta.

Compensação de perfuração e usinagem passante (mm): compensação de perfuração e usinagem passante. Para mais informações, clique aqui.

Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.

Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.

Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.

Face de utilização: define em quais faces à ferramenta pode ser utilizada.

Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.

Movimento de corte: define o movimento de corte da ferramenta, sendo movimento Concordante, Discordante ou Ambos.



Usinagem de Contorno

Direção de corte para usinagem de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

Início da usinagem de contorno: define onde é o início da usinagem de contorno, em um dos cantos ou no meio de uma das arestas da peça. Essa opção é aplicável somente as usinagens de contorno externa.

Tipo de entrada: define o tipo de entrada da ferramenta.

Prolongamento de entrada (mm): define o tipo de entrada da ferramenta.

Tipo de saída: define o tipo de saída da ferramenta.

Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.

Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.



Usinagem interna

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.

Início da usinagem interna: define onde é o início da usinagem de contorno interna, em um dos cantos ou no meio de uma das arestas da usinagem.

Tipo de entrada: define o tipo de entrada da ferramenta.

Prolongamento de entrada (mm): define o tipo de entrada da ferramenta.

Tipo de saída: define o tipo de saída da ferramenta.

Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).

Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.

Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.

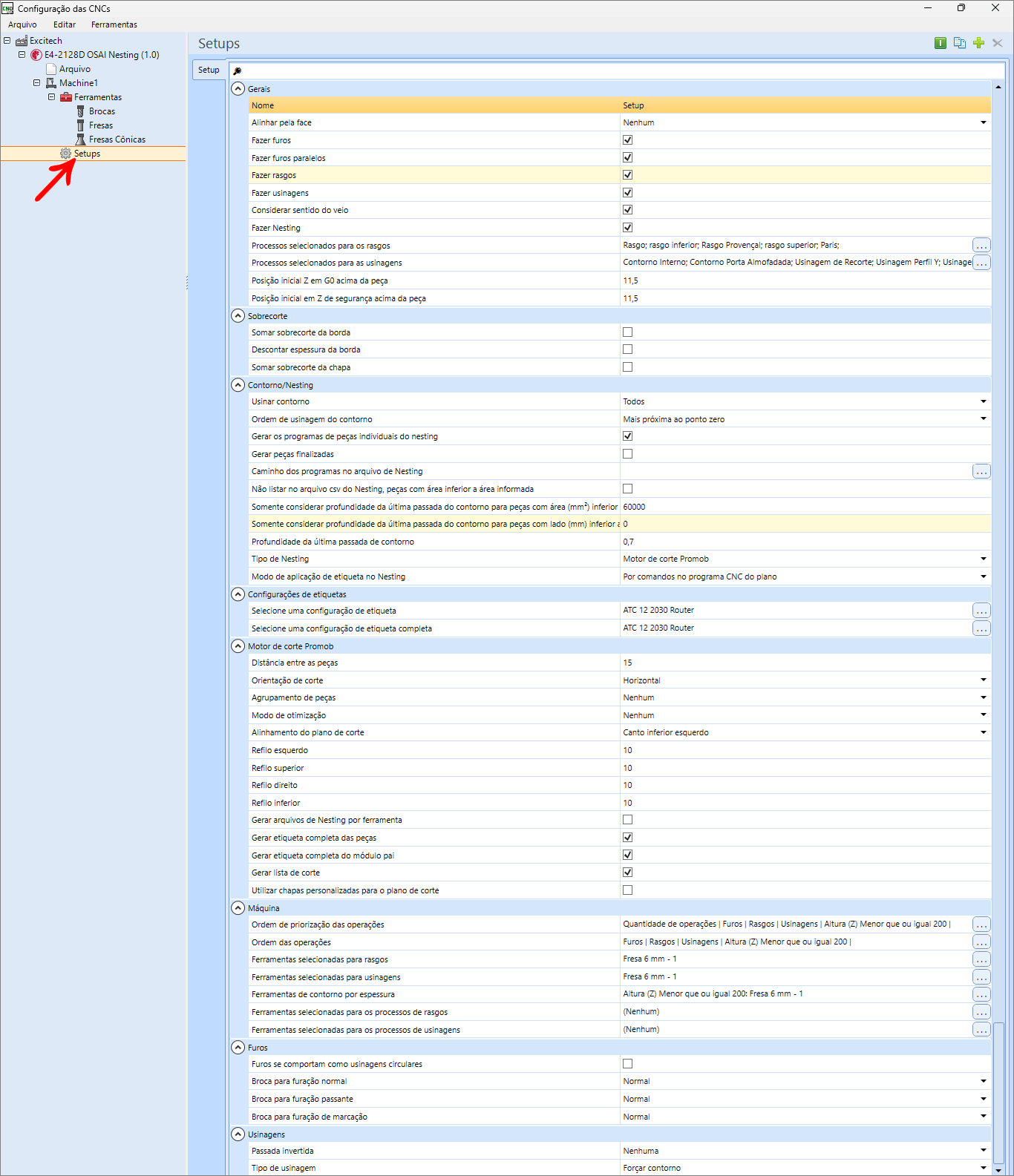

Setups



Gerais

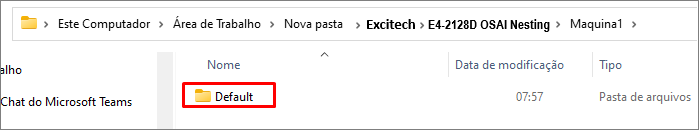

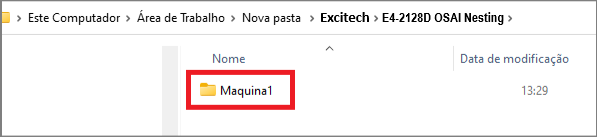

Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.

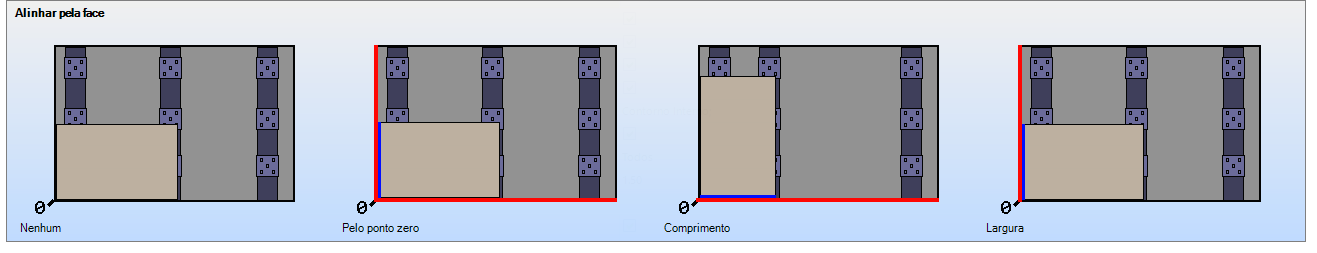

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.

Fazer furos: com a opção marcada os furos cadastrados serão gerados nos programas de máquina.

Fazer furos Paralelos: esta opção define se as furações que, ao somar suas profundidades, excedem a espessura da peça e estão na mesma posição, mas em faces opostas, serão combinadas em uma única operação passante.

Fazer rasgos: com a opção marcada os rasgos cadastrados serão gerados nos programas de máquina.

Fazer usinagens: com a opção marcada as usinagens cadastradas serão geradas nos programas de máquina.

Considerar sentido do veio: considera sentido do veio ao gerar os programas Nesting.

Fazer Nesting: gerar programas para o Nesting.

Descontar espessura da borda: indica se a espessura da borda deve ou não ser descontada do tamanho da peça.
Processos selecionados para os rasgos: seleciona com qual ferramenta cada processo de rasgo será feito.

Processos selecionados de usinagens: seleciona com qual ferramenta cada processo de rasgo será feito.

Posição inicial Z em G0 acima da peça: posição inicial da ferramenta em Z acima da peça.

Posição inicial Z de segurança acima da peça: posição inicial da ferramenta em Z de segurança acima da peça.



Sobrecorte

Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.

Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.

Descontar espessura da borda:  indica se a espessura da borda deve ou não ser descontada do tamanho da peça



Contorno/Nesting

Usinar contorno: define o contorno de quais peças serão gerados.

• Nenhum: usinagem de contorno não será gerada para nenhuma peça;
• Todos: usinagem de contorno será gerada para todas as peças;
• Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.

Ordem de usinagem de contorno: define a ordem de corte das peças no plano de corte

Gerar os programas de peças individuais no nesting: indica se programas de peças individuais do nesting devem ou não ser gerados.

Gerar peças finalizadas: caso esta opção esteja marcada, somente é gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo, é gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, é gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.

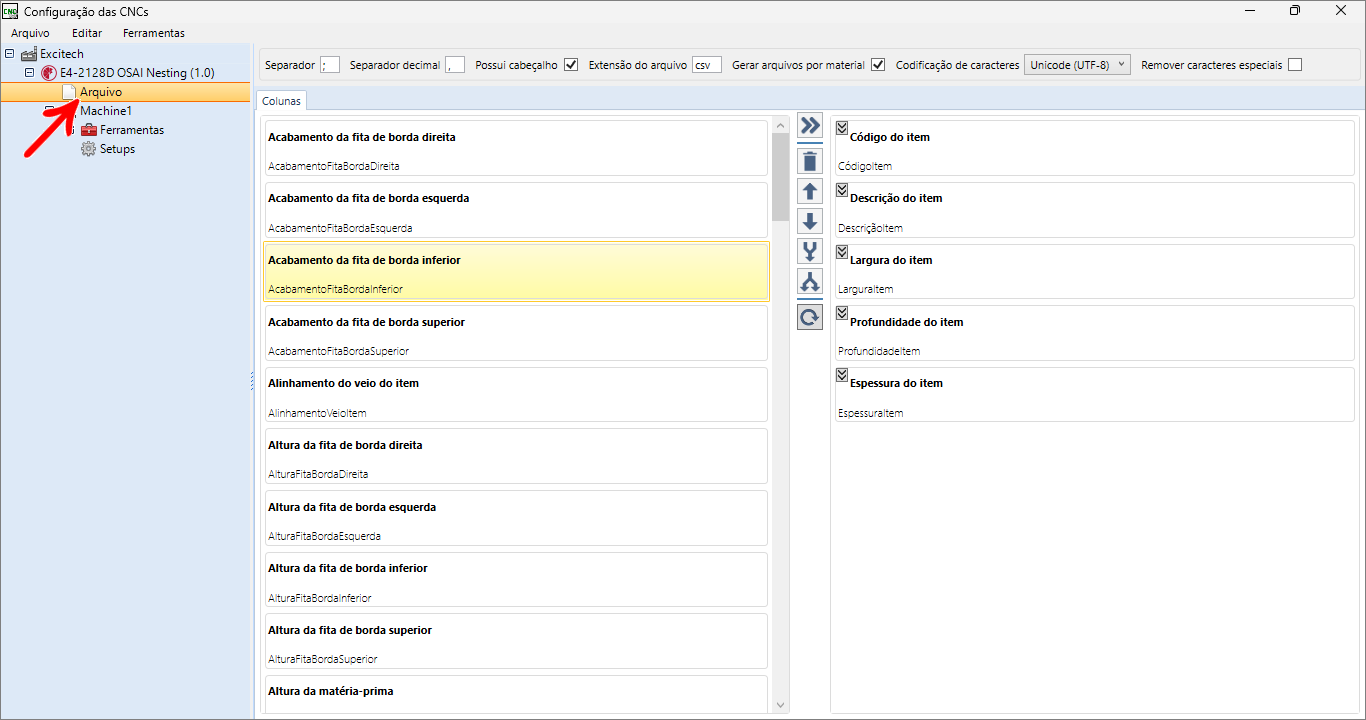

Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.

Não listar no arquivo csv do Nesting peças com área inferior a área informada: marcando essa opção, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo do Nesting.

Somente considerar profundidade da última passada do contorno para peças com área (mm²) inferior a: define a área máxima em mm², da peça para que seja feita a última passada do contorno. Peças com área maior do que a definida não irão considerar o valor definido para a última passada.

Somente considerar profundidade da última passada do contorno para peças com lado (mm) inferior a: caso algum dos lados da peça seja menor ou igual ao valor informado neste campo, o programa de Nesting faz duas passadas de contorno.

Profundidade da última passada de contorno (mm): define a profundidade da última passada do contorno, em milímetros.

Tipo de Nesting: define qual motor de Nesting será utilizado. Para mais informações clique aqui.

Modo de aplicação da etiqueta do Nesting: define o modo de aplicação de etiqueta, para definir qual a integração utilizada para a máquina realizar aplicação automática das etiquetas.

IMPORTANTE: Para este modelo de máquina o modelo a ser utilizado deverá ser o Por comandos no programa CNC do plano.



Configuração de Etiquetas

Selecione uma configuração de etiqueta: se escolhe qual o modelo de imagem de etiqueta será utilizado

Selecione uma configuração de etiqueta completa: se escolhe a configuração de página que será utilizado. Para mais informações, clique aqui.



Motor de corte Promob

Distância entre as peças: distância entre as peças posicionadas no plano de corte.

Orientação de corte: define a orientação do corte das peças no plano de corte.

Agrupamento de peças: define o tipo de agrupamento das peças no plano de corte.

Modo de otimização: define qual o modo de otimização será feito no plano de corte.

Alinhamento do plano de corte: Define por onde será o alinhamento do plano de corte.

Refilo esquerdo (mm): define o tamanho do refilo esquerdo em milímetros.

Refilo superior (mm): define o tamanho do refilo superior em milímetros.

Refilo direito (mm): define o tamanho do refilo direito em milímetros.

Refilo inferior (mm): define o tamanho do refilo inferior em milímetros.

Gerar arquivos de Nesting por ferramenta: indica se os arquivos de Nesting devem ou não serem separados por ferramenta. (Utilizado quando a máquina não possui troca automática de ferramenta).

Gerar etiqueta completa das peças: indica se a etiqueta completa da peça deve ou não ser gerada.

Gerar etiqueta completa do módulo pai: indica se a etiqueta completa do pai deve ou não ser gerada.

Utilizar chapas personalizadas para o plano de corte: indica se a janela de seleção de chapas personalizadas deve ou não ser exibida. Para mais informações clique aqui.

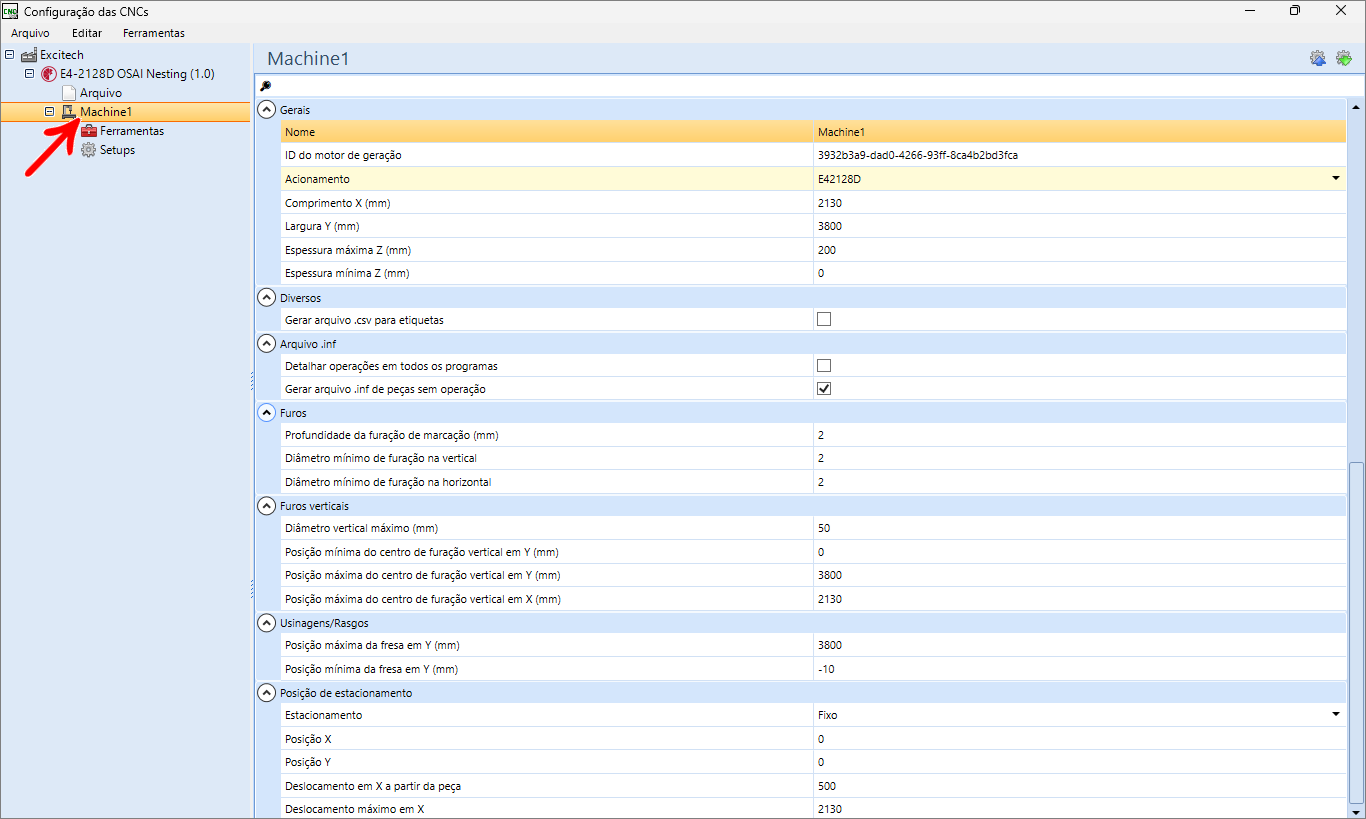

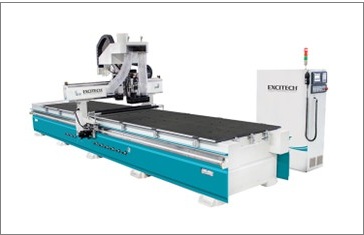

Máquina

Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.

Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.

Ordem das Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.

Ferramentas selecionadas para rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações clique aqui.

Ferramentas selecionadas para usinagens: através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinada usinagem.

Ferramenta de contorno por espessura: ferramentas selecionadas para execução de operações de contorno.

Ferramenta selecionada para os processos de rasgos: ferramentas selecionadas para execução de operações de processo de rasgo.

Ferramenta selecionada para os processos de usinagens: ferramentas selecionadas para execução de operações de processo de usinagem.



Furos

Furos se comportam como usinagens circulares: define o comportamento da broca nas usinagens circulares. Para mais informações, clique aqui.

Broca para furação normal: tipo de broca para furações – Broca Normal ou cônica.

Broca para furação passante: tipo de broca para furações passantes – Broca Normal ou cônica.

Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal ou cônica.



Usinagens

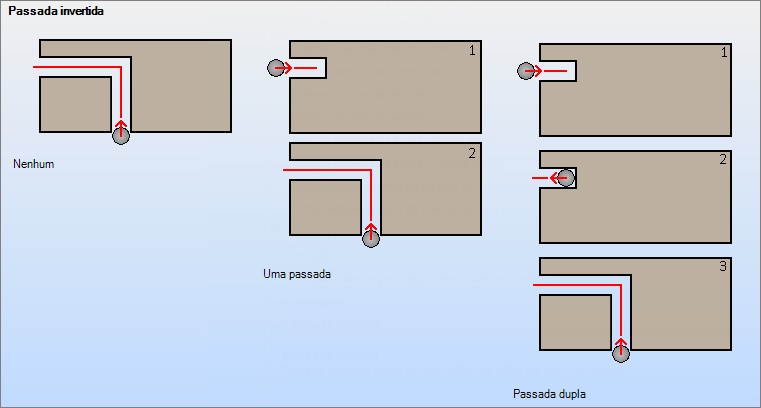

Passada invertida: passada invertida usada em operações de saída em lado com borda.

• Nenhuma: a fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
• Uma passada: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
• Passada dupla: a fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.



Tipo de usinagem: define o comportamento de usinagens passantes.

• Padrão: segue o cadastro da operação;
• Forçar esvaziamento: remove todo o material;
• Forçar contorno: realiza apenas o contorno da operação.
