A ferramenta de Tamponamento permite o revestimento de módulos e a inserção de tampos de forma rápida e prática. Também é possível, além de utilizar os tipos de tampos já cadastrados, cadastrar novos itens, como prateleiras, ou até mesmo outros componentes que podem ser utilizados no tamponamento. Este recurso pode ser utilizado para módulos individuais ou grupo de módulos.
IMPORTANTE: o Editor de Tamponamentos não está disponível para o Promob Base.
Para mais informações, acesse o item desejado:
1. Acessar Editor de tamponamento
4. Inserção Automática de Tamponamentos
Editor de Tamponamento
Para acessar o Editor de Tamponamentos:
1. Clique aqui para acessar o vídeo no YouTube ou siga o passo a passo a seguir;
2. Clique com o botão direito do mouse sobre os módulos que deseja tamponar e selecione a opção Editar Tamponamentos;

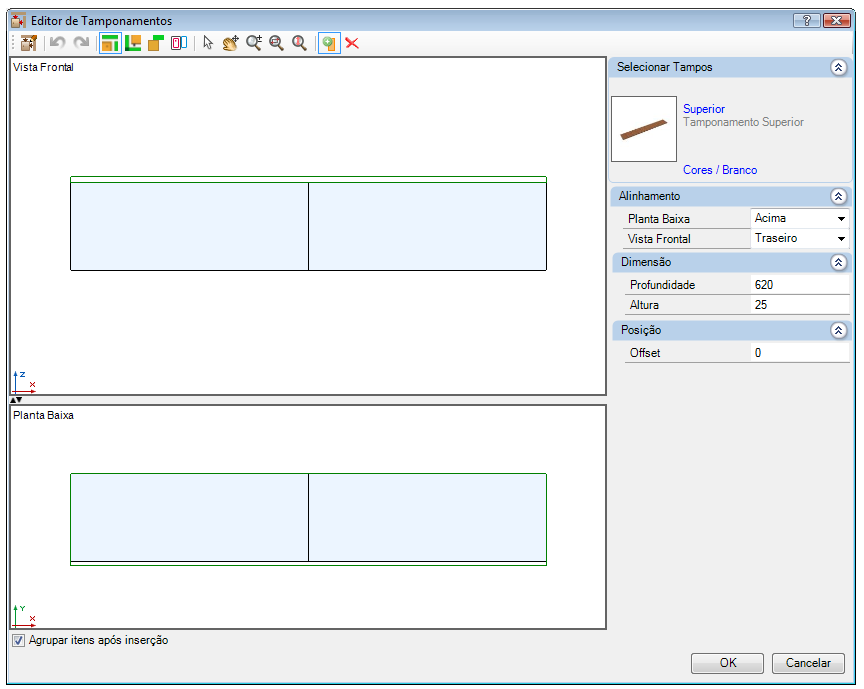

3. É exibida a janela do Editor de Tamponamentos;
4. As opções do Editor de Tamponamento são:
| ÍCONE | DESCRIÇÃO | COMO UTILIZAR A FERRAMENTA |
| Cadastrar itens: abre a janela de cadastro dos tamos. | Clique no botão e adicione as opções de tampo que desejar. | |
| Desfazer: desfaz as ações realizadas no Editor de Tamponamentos | Clique no botão. | |
| Refazer: refaz as ações realizadas no Editor de Tamponamentos. | Clique no botão. | |
| Sobrepor em Vista Frontal: habilita e desabilita a sobreposição de tampos em vista frontal. | Clique no botão e insira o tamponamento. | |
| Sobrepor em Planta Baixa: habilita e desabilita a sobreposição de tampos em planta baixa. | Clique no botão e insira o tamponamento. | |
| Acompanhar orientação do plano: o tampo acompanha a orientação do plano do módulo. Esta opção é utilizada para a inserção de vistas e molduras nos módulos. | Clique no botão e insira o tamponamento. | |
| Mostrar Detalhes: exibe os detalhes dos componentes dos módulos. | Clique no botão. | |
| Selecionar/Mover: seleciona e movimenta os tampos. | Clique na região, exibida em linhas vermelhas, e movimente-s. | |
| Pan: desloca o ambiente na tela do Editor. | Mantenha o botão scroll do mouse pressionado enquanto desloca o ponteiro sobre a área gráfica para realizar a movimentação. | |
| Zoom: aproxima ou afasta o ambiente na tela do Editor. | Posicione o mouse sobre o local ou item que deseja aproximar ou afastar. Mantenha o botão do mouse pressionado enquanto desloca o ponteiro sobre a área gráfica para cima, aproximando, ou para baixo, afastando. | |
| Zoom Window: aproxima uma região do ambiente selecionada pelo usuário na tela do Editor. | Clique com o botão esquerdo e arraste o mouse para criar uma janela vermelha indicando a área que será aproximada. Feito isso, solte o botão do mouse e a região selecionada será automaticamente enquadrada e ampliada. | |
| Zoom Total: enquadra todo o ambiente na tela do Editor, independente da visualização atual. | Clicando sobre esse botão, o Promob aproxima e enquadra todo o ambiente na tela do Editor, deixando ele todo visível ao projetista. | |
| Inserir: habilita a inserção do tamponamento. | Clique no botão e clique nas posições desejadas para inserir o tamponamento. | |
| Remover: exclui o tampo selecionado. | Selecione o tampo a ser removido e clique no botão Remover. |
Cadastrar Tampo
Para cadastrar tampo:
1. Clique no botão Cadastrar Itens;
2. As opções da janela de cadastro de tampos são:
1. Adicionar: exibe uma janela auxiliar para localização e seleção do tampo:
2. Alinhamento: define o alinhamento do tampo em relação ao módulo;
3. Offset: define o afastamento entre o módulo e o tampo;
4. Profundidade: define a profundidade do tampo.
Inserir Tamponamento
Para inserir tamponamento no módulo:
1. Selecione o tampo que será utilizado para tamponar o módulo;
2. Em vista frontal clique nas posições em que os tampos serão inseridos (é exibida um linha na cor verde que representa o preview do tampo);
DICA: a ordem dos cliques determina os encontros entre os tampos.
3. Selecione o alinhamento do tampo:
4. IMPORTANTE: ajustes somente podem ser realizados antes da inserção do tamponamento no ambiente para evitar que o mesmo tenha que ser refeito. Com o tampo selecionado realize as configurações necessárias no Painel de Propriedades;
5. As configurações realizadas ficam salvas após a janela do Editor ser fechada, agilizando o processo de tamponamento de outros módulos;
6. Clique em OK para visualizar o tamponamento no ambiente.
Inserção Automática de Tamponamentos
Esta funcionalidade do Editor de Tamponamentos permite inserir tamponamentos e laterais de forma automática. Para mais informações sobre Cadastro do Tamponamento Automático, clique aqui.
Para a inserção automática, siga os passos abaixo:
1. É necessário selecionar um módulo ou grupo de módulos. Isso é necessário, pois a opção não é habilitada para aberturas do editor pelo Piso. Além disso, ao abrir o editor de tamponamentos com um grupo selecionado, uma nova opção é habilitada no menu do editor.
- Essa opção permite que as configurações e botões de inserção automática sejam ativados ou desativados, além de possibilitar que o usuário selecione um módulo diferente para Tamponamento e Lateral.
- A configuração denominada Prioridade de Inserção define a ordem de inserção dos Tamponamentos e das Laterais, com o objetivo de permitir a escolha desejada do Overlay. Se os tamponamentos forem inseridos primeiro, as laterais se expandirão, conforme imagem abaixo:
- Por outro lado, se as laterais forem inseridas primeiro, os tamponamentos se expandirão, conforme imagem abaixo:
2. Os botões têm a função de realizar a inserção, considerando apenas a propriedade Espessura para criar tamponamentos e laterais.
Existem três opções de inserção:
- Inserir Somente Tamponamentos;
- Inserir Somente Laterais;
- Inserir Ambos, levando em conta a prioridade de inserção.
IMPORTANTE: Com a ferramenta é realizado a inserção de todos os tamponamentos e laterais que puderem ser acomodados. Caso uma lateral fique à frente de uma porta, é possível deletá-la ou redimensioná-la conforme o desejado.
Transferir as configurações de tamponamentos para outros computadores
Para transferir as configurações de tamponamentos para outros computadores:
1. Com o Promob fechado acesse Disco Local (C:)\ProgramData\Procad\Promob (Nome do Fabricante)\config.
OBSERVAÇÃO: a pasta ProgramData é uma pasta oculta, caso não esteja sendo exibida clique aqui;
2. Localize a pasta Tops e salve-a em um dispositivo de armazenamento para que possa copiá-la para o outro computador;
3. No computador para o qual deseja copiar as configurações de tamponamentos, acesse o mesmo diretório citado acima e cole a pasta Tops.
