Neste artigo é abordado as configurações para integração com o otimizador de corte Corte Certo, onde são apresentados os seguintes tópicos:





CONFIGURAÇÕES Configurações de Otimizadores Desconto da espessura da fita no Corte Certo Configurações da Etiqueta Configurações de Arquivo Configurações Wincut (Corte Certo e SCM/Tecmatic)   SUPORTE CORTE CERTO Suporte/configurações e ativação www.cortecerto.com Telefone: (11) 3673 – 1119 Fax: (11) 3803 – 9091 Fernando (fernando@cortecerto.com) Alex (suporte@cortecerto.com) Tiago (cortecerto@corte.com)v Pauliana (comercial@cortecerto.com) - Deve-se pedir a ela as senhas de ativação do Corte Certo

PLUGINS DE INTEGRAÇÃO Plugin Corte Certo





Configurações do Otimizador

Para enviar arquivos para corte, através do Plugin Corte Certo, é preciso efetuar algumas configurações:



1. Dentro do Promob, acesse Configuração de Otimizadores;

2. Na aba Configurações, defina:

3. Abrir Corte Certo: Marque esta opção para que o software Corte Certo seja aberto ao final da otimização;

4. Caminho completo: Informe o diretório onde os arquivos serão salvos, por padrão, o caminho é C:\corte_certo_plus;

IMPORTANTE: Para abrir os arquivos gerados pelo Corte Certo, é necessário ter instalado em sua máquina, o respectivo software do Corte Certo.

5. Concatenar tipo de material com a descrição: ao habilitar essa opção, a descrição do material no arquivo .csv exibe também o tipo do material. É aplicável para os casos em que o tipo de material não está na descrição. No caso do tipo de material já estar na descrição, a mesma não é alterada.

IMPORTANTE: por padrão está configuração é desmarcada.

Exemplo:

6. Dimensão mínima para sobras (mm): Defina o valor mínimo para a dimensão das sobras, em milímetros;

7. Espessura da serra (mm): Defina a espessura da serra utilizada para corte, em milímetros;

8. Exportar fita de borda na descrição: Marque esta opção para que as fitas de borda cadastradas no projeto, sejam exportadas automaticamente na descrição da peça no Corte Certo.

• Após realizar a exportação, o projeto gerado no Corte Certo, é gerada a informação de fitas de borda na descrição de cada peça, como o exemplo abaixo:

OBSERVAÇÃO: Com esta opção habilitada, as medidas da peça exibidas, não se tratam das medidas de corte, mas sim, do tamanho da peça somado ao sobrecorte da fita de borda. Quando for realizada a otimização, é descontado o valor da fita, assim, a medida deve ser a dimensão real para corte.

9. Em Separador de coluna, defina o caractere separador de coluna;

10. Unidade de medida: Defina a unidade de medida a ser utilizada para converter todos os valores.

• A unidade de medida já está definida, por este motivo, ao clicar nesta opção uma chave de segurança será solicitada, devendo solicitar auxílio do Suporte Promob para configurá-la.

11. Refilos: Defina o valor dos refilos a serem utilizados nos lados da peça;





Desconto da espessura da fita no Corte Certo

Após ativar a opção Exportar fita de borda na descrição nas configurações do Plugin Corte Certo, como comportamento, a medida final da peça acrescenta o valor da espessura da fita de borda aplicada.

EXEMPLO:

Peça de 500 x 500 mm, fita de 0.45 mm nos 4 lados, com sobrecorte de 0.45 mm nos 4 lados:

• Com a opção DESMARCADA, será exportada com 500 x 500 mm
• Com a opção MARCADA, será exportada com 500.9 x 500.9 mm

Se necessário, é possível reverter este comportamento, para isso, entre em contato com o suporte do Corte Certo e solicite o ajuste na opção de descontos de espessuras, na tela de configuração de acabamentos, conforme imagem abaixo:



OBSERVAÇÃO: Foi verificado em 09/2019 que o Corte Certo não lê a segunda casa decimal. Portanto, ao receber do Promob um valor de fita 0.45 mm, o Corte Certo, ao invés de descontar 0.45 mm, desconta 0.5 mm, ou seja, ''arredonda'' o valor.





Configurações de Etiqueta

Para definir as configurações das etiquetas:

1. Dentro do Promob, em Configuração de Otimizadores, acesse Etiquetas;

2. Se necessário, visualize aqui as informações das configurações de etiqueta;

• O diretório onde é salvo o arquivo da geração do plano de corte é C:/corte_certo_plus/PEDLABEL
• Exemplo de imagem da etiqueta:

Modelo de Etiqueta



Configurações do Arquivo

1. Em Arquivo, acrescente ou remova campos das informações a serem geradas, conforme a necessidade;

• Utilize as setas e as outras opções para configurar;
• O diretório que é salvo o arquivo da geração do plano de corte é “C:/corte_certo_plus/PED”.
• A extensão do arquivo gerada é:  *.TAB (Ex: PED00001.TAB)

OBSERVAÇÃO: Para configurar a utilização das informações geradas no arquivo *.TAB, é necessário entrar em contato com o suporte do Corte Certo.





Configurações Wincut (Corte Certo e SCM/Tecmatic)



1. Dentro do software Wincut, do Corte Certo, configure o mapeamento de computador no campo Pasta com a definição das etiquetas (Wincut);

• Para baixar o arquivo com a etiqueta padrão do Promob, clique aqui.

EXEMPLO:

Mapeamento de computador:

OBSERVAÇÃO: Para funcionar o mapeamento de rede, é necessário ligar a máquina antes do computador gerar as informações.



2. Nas configurações do WinCut, marque a opção Configurável e mantenha as seguintes configurações:

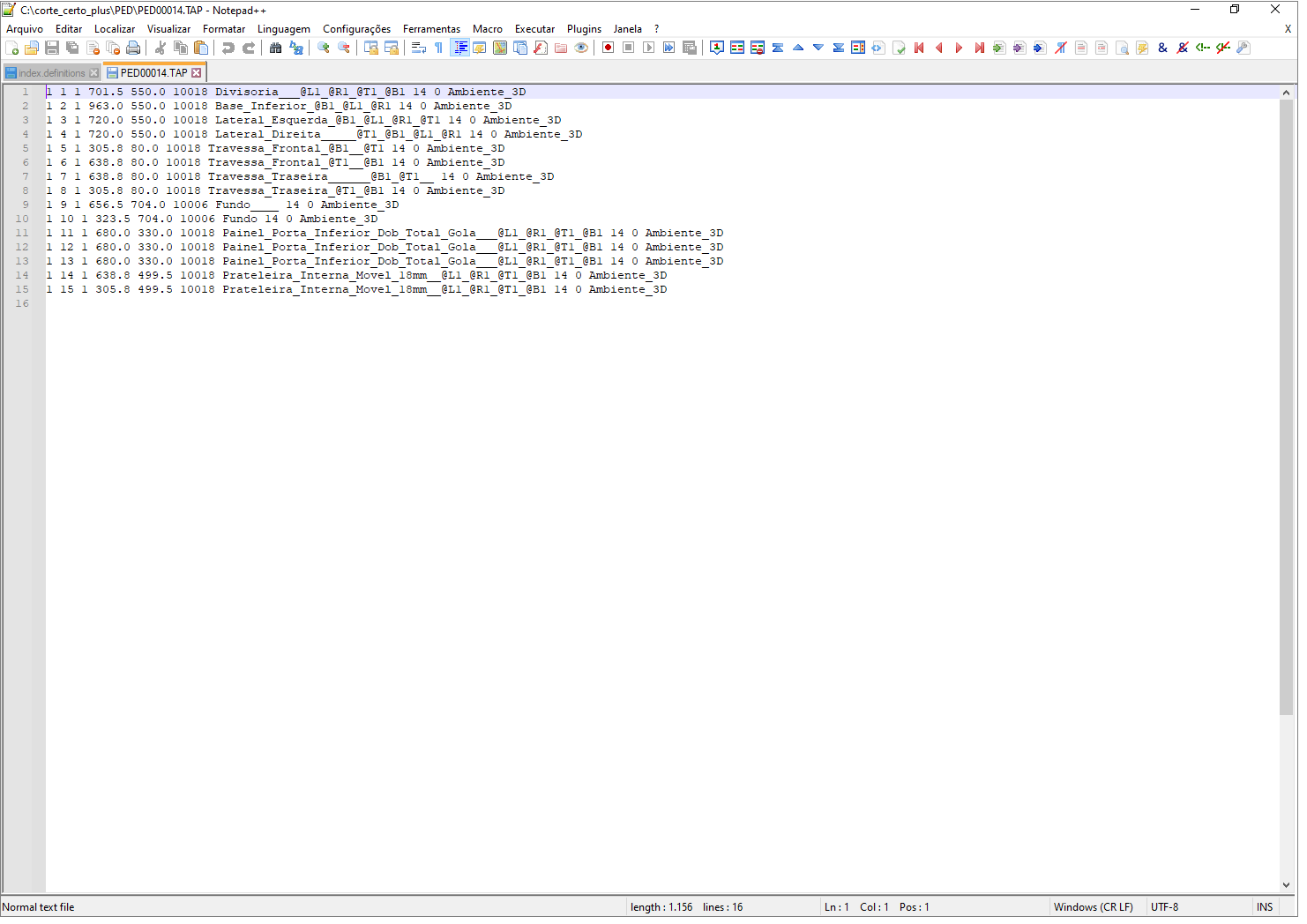

Exemplo de programa gerado
