Verifique abaixo as especificações e configurações disponíveis no plugin S-Duty 2030 ATC LNC Router.
Fabricante: Tomorrow

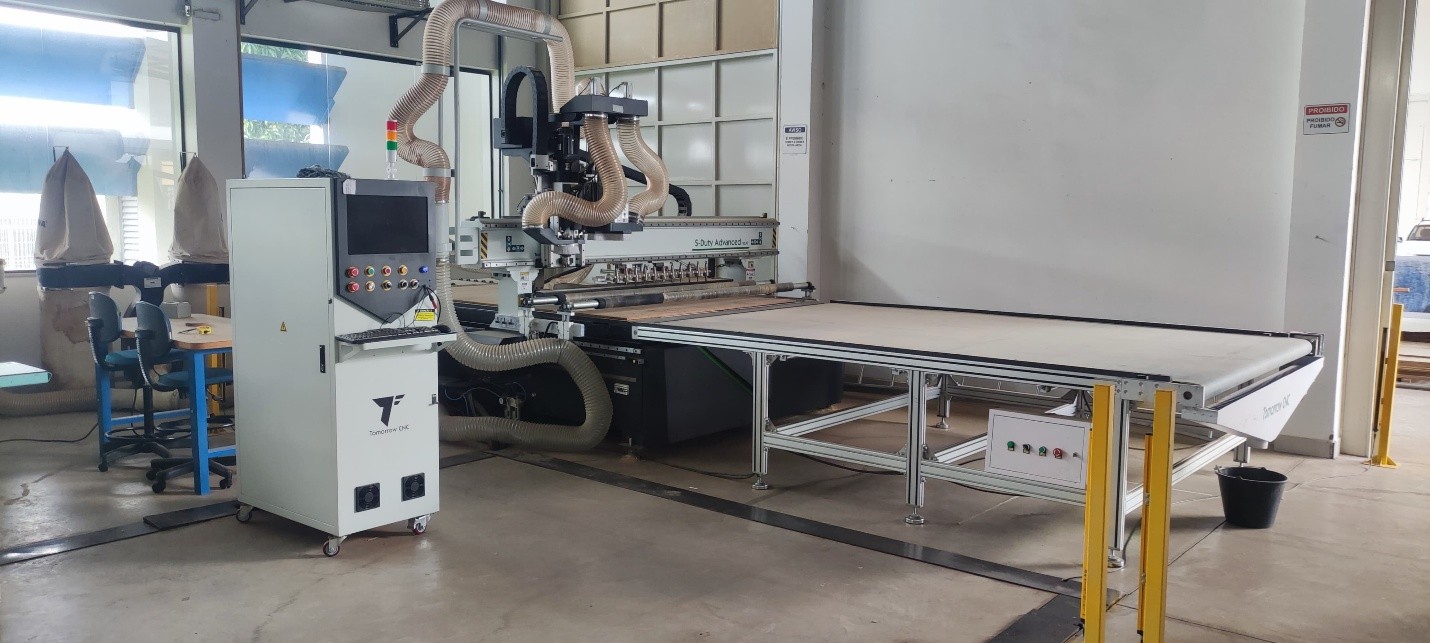

Máquina: S-Duty 2030 ATC LNC Router
Tipo: Router CNC
Extensão de arquivo: .NC
Disponível a partir da versão: 1.60.28.1
Manual: Clique aqui para verificar o manual disponibilizado pelo fabricante.
Principais características
- Perfuração
- Canais
- Usinagem
- Contorno externo
- Nesting

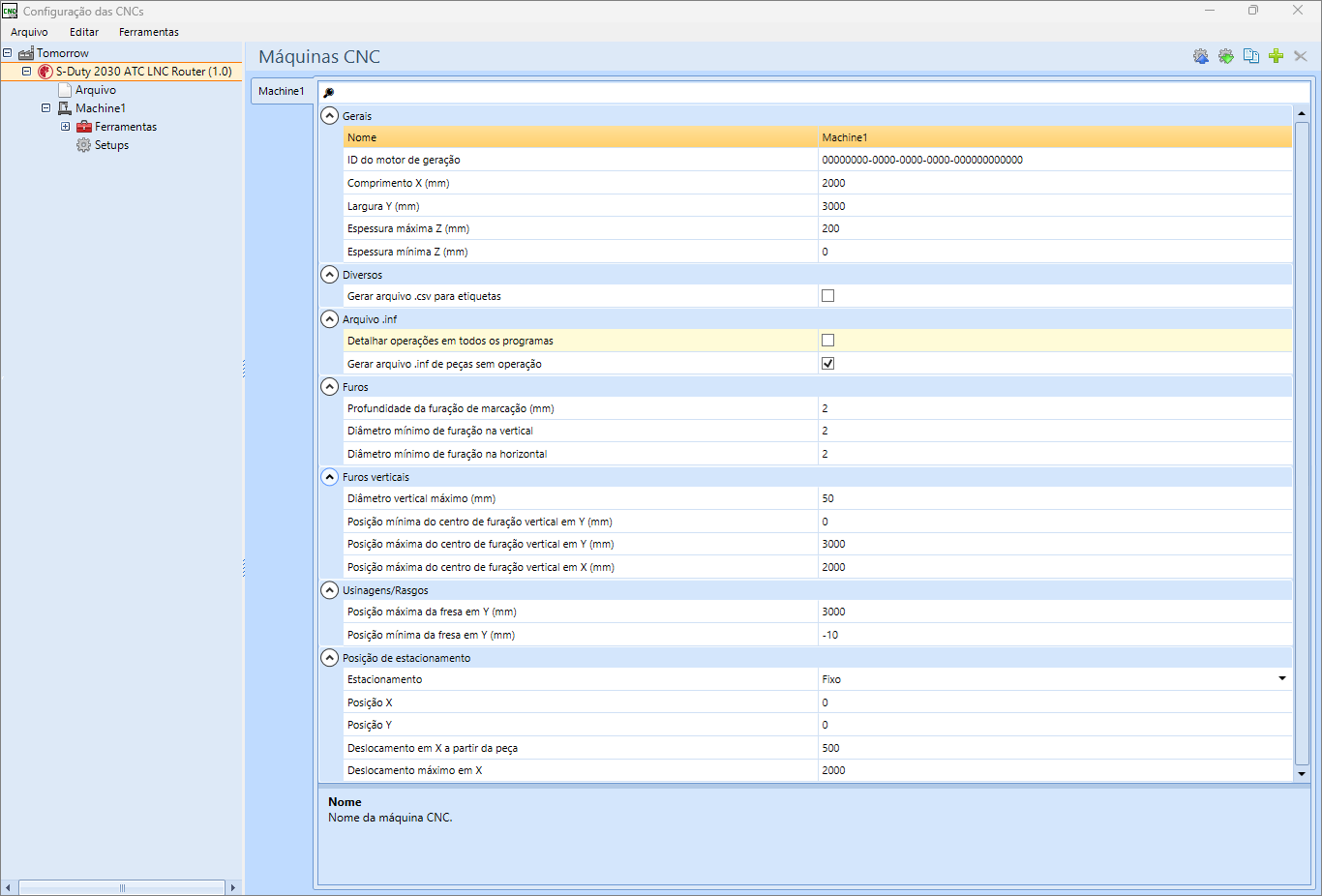

Configurações da Máquina/Machine 1
Gerais
Nome: Defina o nome para a máquina.
ID do motor de geração: ID do motor de geração que será utilizado de acordo com o acionamento selecionado
Comprimento X (mm): Comprimento da máquina.
Largura Y (mm): Largura da máquina.
Espessura máxima Z (mm): Espessura (Z) máxima suportada pela máquina.
Espessura mínima Z (mm): Espessura (Z) mínima suportada pela máquina.
Diversos
Gerar arquivo .csv para etiquetas: determina se o arquivo .csv de etiquetas é gerado ou não.
Arquivo .inf
Detalhar operações em todos os programas: Detalhar operações não realizadas no arquivo .inf em todos os programas.
Gerar arquivo .inf de peças sem operação: Gerar arquivo .inf de peças sem operação.
Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando furo for menor ou igual será automaticamente considerado furo de marcação.
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furações na vertical.
Diâmetro mínimo de furação na horizontal: diâmetro mínimo de furações na horizontal.
Furos Verticais
Diâmetro vertical máximo (mm): diâmetro máximo das brocas verticais.
Posição mínima do centro de furação vertical em Y (mm): posição mínima do centro dos furos verticais no eixo (Y), que as brocas verticais podem operar.
Posição máxima do centro de furação vertical em Y (mm): posição máxima do centro dos furos verticais no eixo (Y), que as brocas verticais podem operar.
Posição máxima do centro de furação vertical em X (mm): posição máxima do centro dos furos verticais no eixo (X), que as brocas verticais podem operar.
Usinagens/Rasgos
Posição máxima de fresa em Y (mm): posição máxima da fresa em Y.
Posição mínima da fresa em Y (mm): posição mínima da fresa em Y.
Posição de estacionamento
Estacionamento: define o tipo de estacionamento para o cabeçote da máquina
Posição X: posição X para o estacionamento do cabeçote da máquina.
Posição Y: posição Y para o estacionamento do cabeçote
Deslocamento em X a partir da peça: deslocamento do cabeçote após as operações, para não ficar acima da peça, em milímetros. O valor setado será somado a medida (X) da peça, se esta soma ultrapassar o valor permitido, será considerado o deslocamento máximo do cabeçote em (X).
Deslocamento máximo em X: valor máximo que o cabeçote pode deslocar em (X) após as operações.

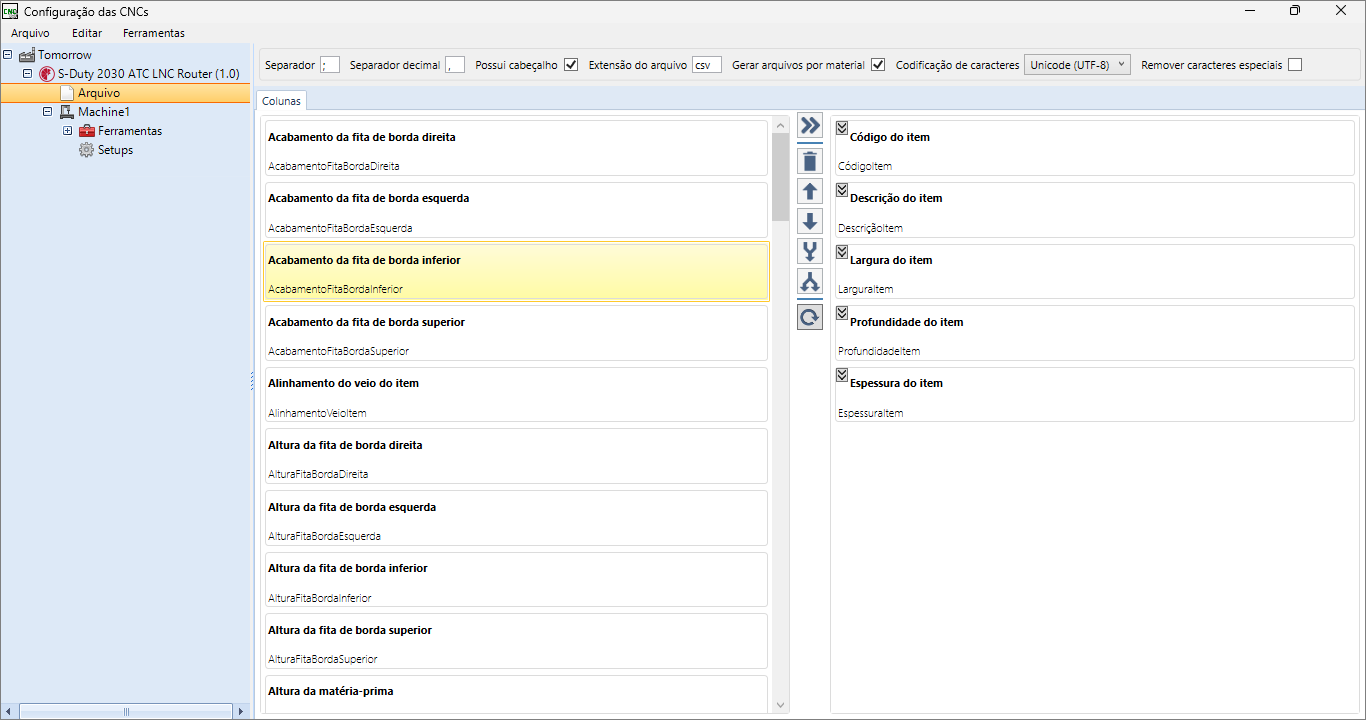

Arquivo
Itens padrão na exportação para serem executados, não se faz necessário adicionar mais itens pois a leitura é feita somente dos itens pré-cadastrados.
Ferramentas

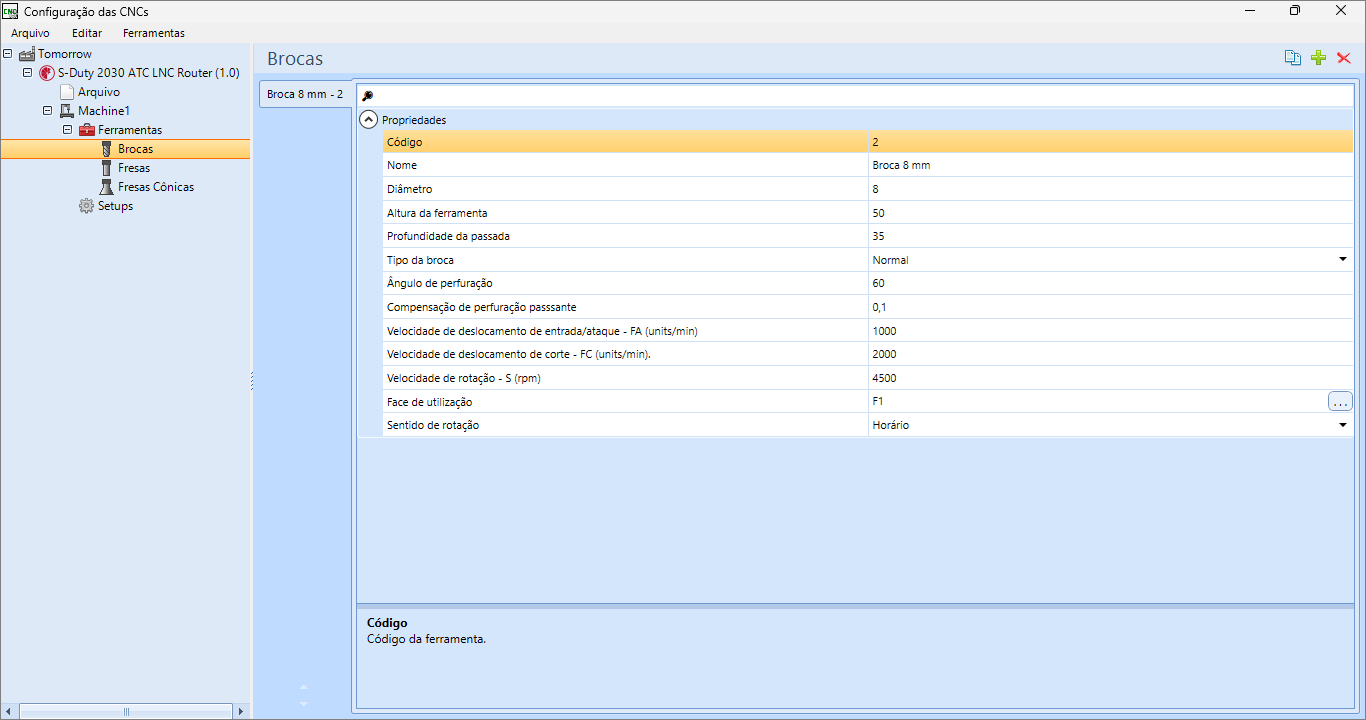

Brocas
Propriedades
Código: Código da ferramenta
Nome: Nome da ferramenta
Diâmetro: Diâmetro da ferramenta.
Altura da ferramenta: Define a altura da ferramenta.
Profundidade da passada: Define a profundidade da passada da ferramenta.
Tipo da broca: define os códigos usados para cada tipo de broca. Os códigos são definidos nos campos, tipo da broca normal ou cônica.
Ângulo de perfuração (mm): define o ângulo da perfuração da broca.
Compensação de perfuração passante (mm): define a compensação de perfuração passante.
Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.
Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.
Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.
Face de utilização: define em quais faces à ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.

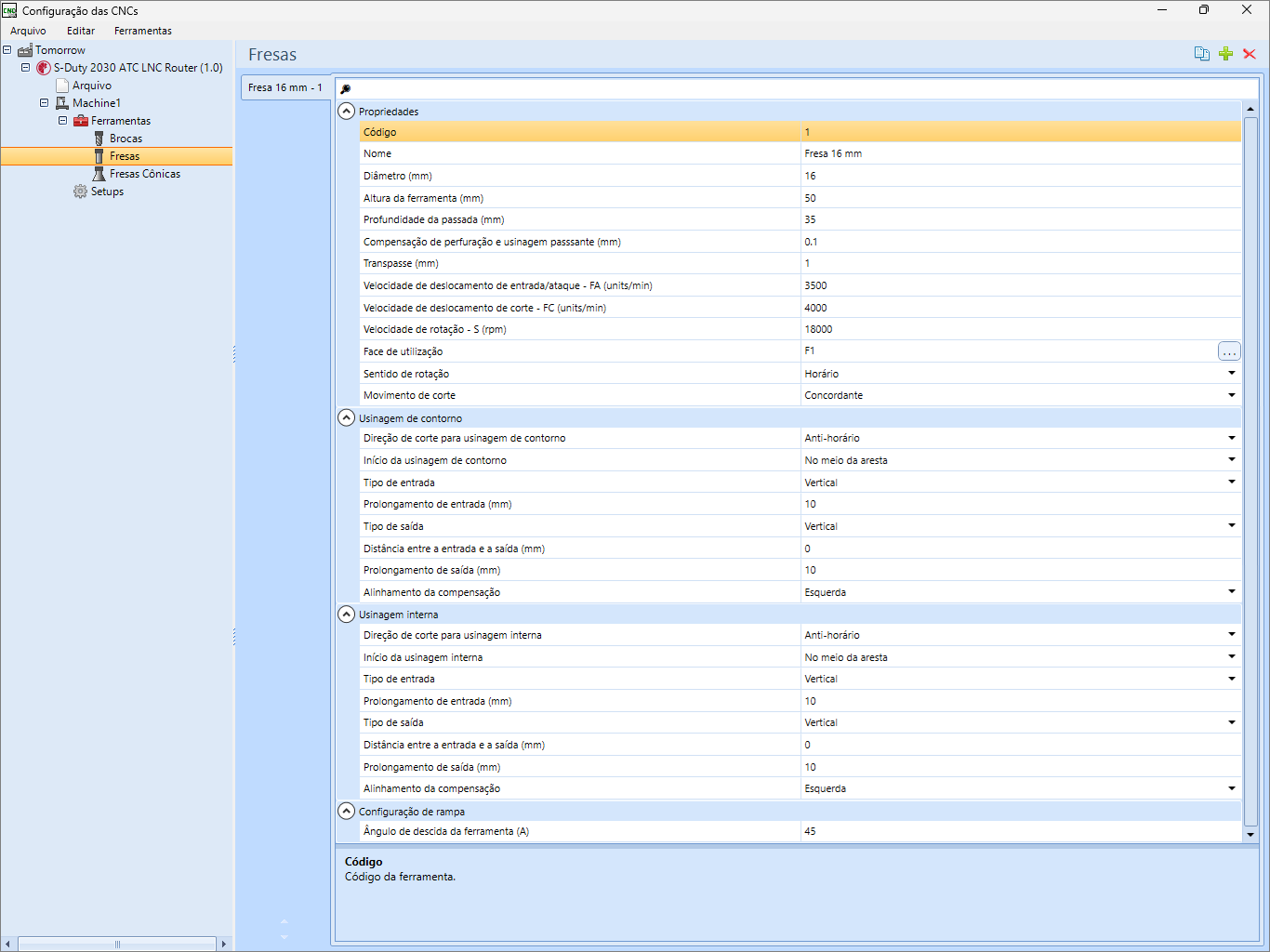

Fresas
As Fresas são utilizadas para execução de rasgos e usinagens.
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente;
Diâmetro (mm): define o diâmetro da ferramenta.
Altura da ferramenta (mm): define a altura da ferramenta.
Profundidade da passada (mm): define a profundidade das passadas da ferramenta.
Compensação de perfuração e usinagem passante: Medida em mm que a fresa compensará em uma operação passante.
Transpasse: Transpasse entre as passadas da ferramenta para evitar sobra de material.
Velocidade de deslocamento de entrada/ataque - FA (units/min): define a velocidade de deslocamento de entrada/ataque - FA da broca.
Velocidade de deslocamento de corte - FC (units/min): define a velocidade de deslocamento de corte - FC da broca.
Velocidade de rotação - S (rpm): define a velocidade de rotação - S da broca.
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta, sentido horário ou sentido anti-horário.
Movimento de corte: define o movimento de corte da ferramenta, sendo movimento Concordante, Discordante ou Ambos.
Usinagens
Usinagem de Contorno

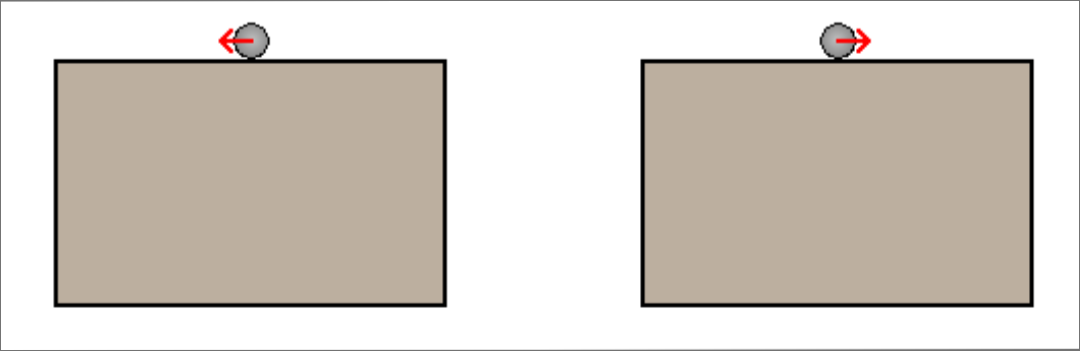

Direção de corte para usinagens de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Usinagem interna

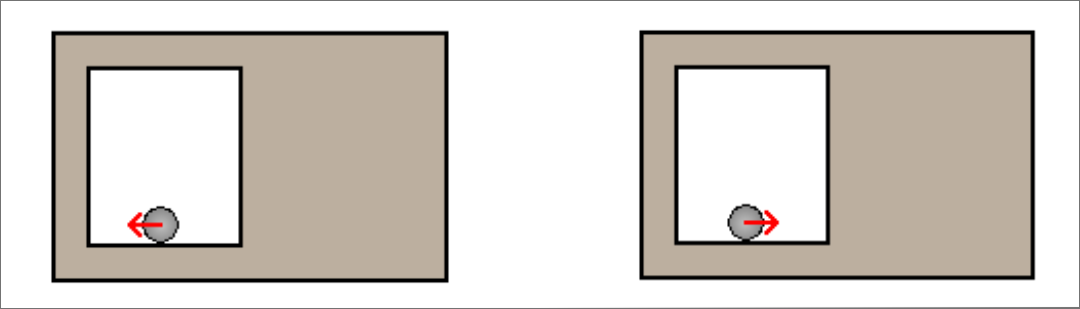

Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.

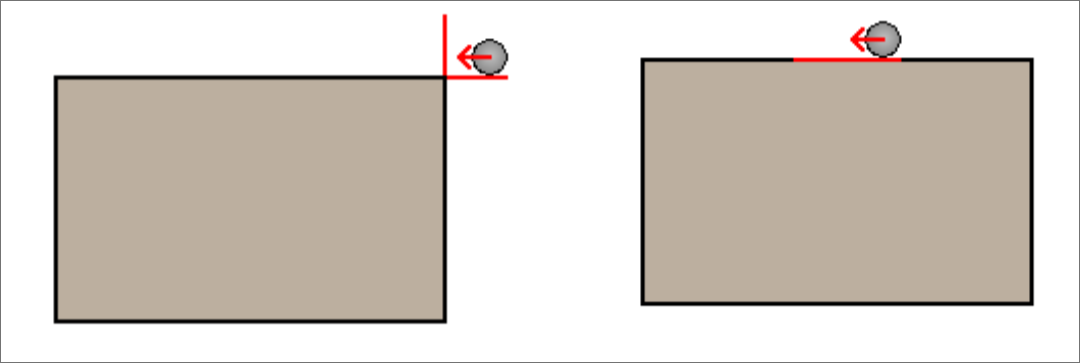

Início da usinagem interna: define onde é o início da usinagem interna, em um dos cantos ou no meio de uma aresta da usinagem.
Entrada/Saída
Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente antes de entrar na peça.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento de entrada (mm): prolongamento da entrada antes de começar o corte do contorno, equivalente à linha vermelha na imagem.
Tipo de saída: define o tipo de saída da ferramenta.
Distância entre a entrada e a saída (mm): distância em que a ferramenta sai e entra da peça. É aconselhado que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento de Saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.
Alinhamento da compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno.
Configuração de Rampa
Ângulo de descida da ferramenta (A): o ângulo de descida da ferramenta definido pela cota A.
Fresas Cônicas
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

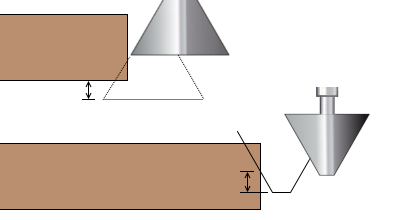

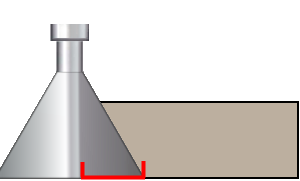

Diâmetro (mm): diâmetro da ferramenta. IMPORTANTE: na imagem abaixo, em azul representa o ponto zero da ferramenta.
Altura da ferramenta (mm): altura da ferramenta;
Profundidade da passada (mm): profundidade das passadas da ferramenta em milímetros.
Ângulo de corte: ângulo de corte da ferramenta;
Compensação de perfuração e usinagem passante (mm): compensação de perfuração e usinagem passante. Para mais informações, clique aqui.
Velocidade de deslocamento de entrada/ataque - FA (units/min): velocidade de deslocamento de entrada/ataque - FA (units/min).
Velocidade de deslocamento de corte - FC (units/min): velocidade de deslocamento de corte - FC (units/min).
Velocidade de rotação - S (rpm): velocidade de rotação - S (rpm).
Face de utilização: define em quais faces a ferramenta pode ser utilizada.
Sentido de rotação: define o sentido de rotação da ferramenta.
Movimento de corte: define qual será o movimento de corte da ferramenta.
Usinagem de contorno
Direção de corte para usinagem de contorno: define se a usinagem de contorno tem de ser feita no sentido horário ou anti-horário.
Direção de corte para usinagem interna: define se a usinagem interna tem de ser feita no sentido horário ou anti-horário.
Início da usinagem interna: define onde é o início da usinagem interna, em um dos cantos ou no meio de uma aresta da usinagem.
Tipo de entrada: define o tipo de entrada da ferramenta.
- Circular: neste tipo a ferramenta desce fora da peça e então começa a cortar tangencialmente.
- Vertical: neste tipo a ferramenta desce verticalmente sobre a peça e começa o corte.
- Rampa: neste tipo a ferramenta desce fazendo uma rampa até atingir a profundidade máxima da operação.
Prolongamento de entrada (mm): define a medida de prolongamento de entrada da ferramenta.
Tipo de saída: define o tipo de saída da ferramenta.
Distância entre a entrada e a saída (mm): é aconselhável que este valor seja maior que zero para que o corte não deixe nenhum fragmento (rebarba).
Prolongamento de saída (mm): define o prolongamento da saída da ferramenta, após terminar a usinagem/contorno.
Alinhamento de compensação: define se a ferramenta tem uma compensação, Automático, Centro, Esquerda ou Direita conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.

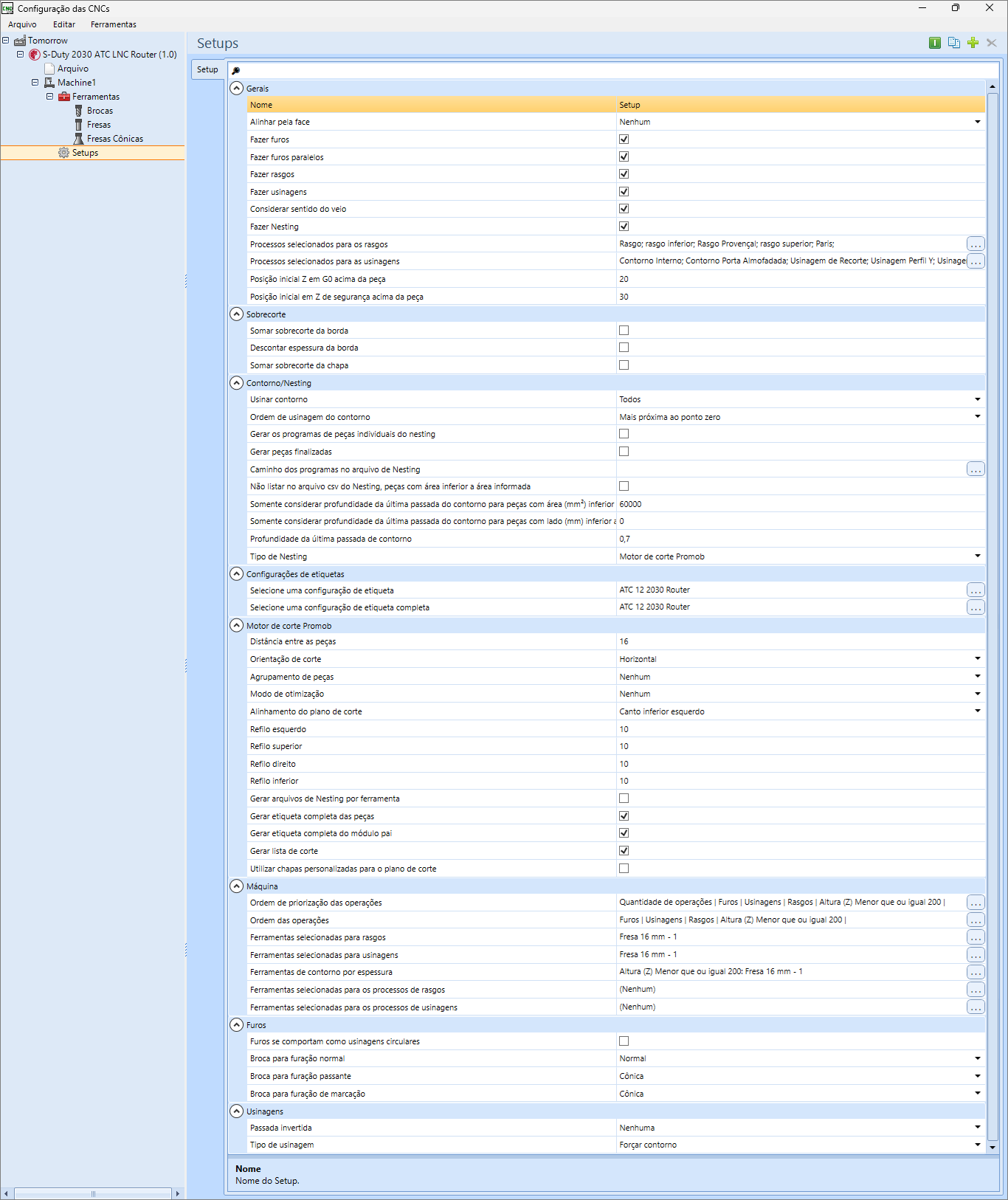

Setups
Gerais
Nome: nome do setup da máquina.
Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada.
Fazer furos: máquina está habilitada para fazer furos.
Fazer furos paralelos: esta opção define se as furações que, ao somar suas profundidades, excedem a espessura da peça e estão na mesma posição, mas em faces opostas, serão combinadas em uma única operação passante.
Fazer rasgos: máquina está habilitada para fazer rasgos.
Fazer usinagem: máquina está habilitada para fazer usinagem.
Fazer usinagens de perfil:
Considerar sentido do veio: Define se será considerado o sentido do veio na geração do programa.
Fazer nesting: gerar programas para o nesting.
Processos selecionados para os rasgos: Seleciona com qual ferramenta cada processo de rasgo será feito.
Processos selecionados para as usinagens: Seleciona com qual ferramenta cada processo de rasgo será feito.
Posição inicial Z em G0 acima da peça: Posição inicial da ferramenta em Z acima da peça.
Posição inicial em Z de segurança acima da peça: Posição inicial da ferramenta em Z de segurança acima da peça.
Sobrecorte
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Descontar espessura da borda: indica se a espessura da borda deve ou não ser descontada do tamanho da peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Contorno/Nesting
Usinar contorno: define o contorno de quais peças serão gerados.
- Nenhum: usinagem de contorno não será gerada para nenhuma peça;
- Todos: usinagem de contorno será gerada para todas as peças;
- Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.
Ordem de usinagem do contorno: Define a ordem de corte das peças no plano de corte
Gerar os programas de peças individuais do nesting: indica se programas de peças individuais do nesting devem ou não ser gerados.
Gerar peças finalizadas: caso esta opção esteja marcada, somente é gerado o contorno e as operações da face principal em um mesmo programa se a peça não tiver operações nas faces de topo. Caso a peça tenha operações na face de topo, é gerado apenas o contorno em um programa e as operações em outro. Caso esta opção esteja desmarcada, é gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.
Não listar no arquivo csv do nesting, peças com área inferior a área informada: Marcando essa opção, os programas de peças com área inferior a informada ainda são gerados, porém, não são listados no arquivo nesting.
Somente considerar profundidade da última passada do contorno para peças com área (mm²) inferior a: define a área máxima em mm², da peça para que seja feita a última passada do contorno. Peças com área maior do que a definida não irão considerar o valor definido para a última passada.
Somente considerar profundidade da última passada do contorno para peças com lado (mm) inferior a: define o tamanho do lado máximo da peça para que seja feita a última passada do contorno. Peças com lado maior do que a definida não irão considerar o valor definido para a última passada.
Profundidade da última passada de contorno: define a profundidade da última passada do contorno, em milímetros.
Tipo de Nesting: define qual motor Nesting será utilizado. Para mais informações Clique aqui.
Configuração de Etiquetas
Selecione uma configuração de etiqueta: se escolhe qual o modelo de imagem de etiqueta será utilizado
Selecione uma configuração de etiqueta completa: se escolhe a configuração de página que será utilizado. Para mais informações Clique aqui.
Motor de corte Promob
Distância entre as peças: Distância entre as peças posicionadas no plano de corte.
Orientação de corte: Define a orientação do corte das peças no plano de corte.
Agrupamento de peças: Define o tipo de agrupamento das peças no plano de corte.
Modo de otimização: Define qual o modo de otimização será feito no plano de corte.
Alinhamento do plano de corte: Define por onde será o alinhamento do plano de corte.
Refilo esquerdo (mm): define o tamanho do refilo esquerdo em milímetros.
Refilo superior (mm): define o tamanho do refilo superior em milímetros.
Refilo direito (mm): define o tamanho do refilo direito em milímetros.
Refilo inferior (mm): define o tamanho do refilo inferior em milímetros.
Gerar arquivos de nesting por ferramenta: Indica se os arquivos de Nesting devem ou não serem separados por ferramenta. (Utilizado quando a máquina não possui troca automática de ferramenta)
Gerar etiqueta completa das peças: Indica se a etiqueta completa da peça deve ou não ser gerada.
Gerar etiqueta completa do módulo pai: Indica se a etiqueta completa do pai deve ou não ser gerada.
Gerar lista de corte: Indica se será gerado um pdf com a lista de corte.
Utilizar chapas personalizadas para o plano de corte: Indica se a janela de seleção de chapas personalizadas deve ou não ser exibida. Para mais informações Clique aqui.
Exibir janela de seleção de chapas personalizadas: define quando a janela de seleção de chapas personalizadas será exibida

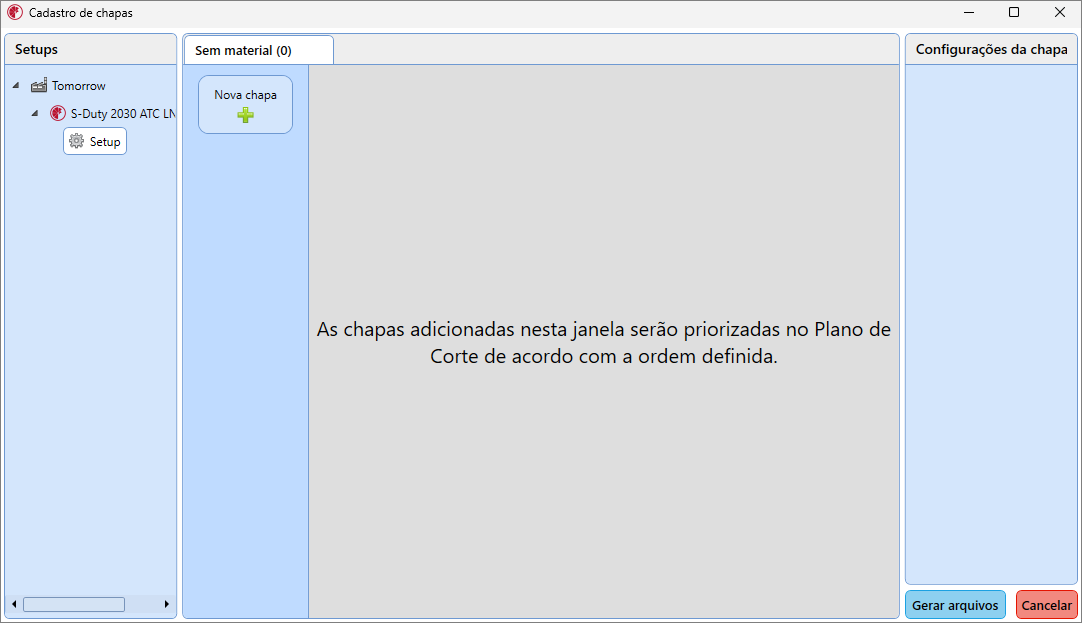

Janela de seleção de chapas personalizadas:
Máquina
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face a ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem das Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face a ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
Ferramentas selecionadas para rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações, clique aqui.
Ferramentas selecionadas para usinagens: através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinada usinagem.
Ferramentas de contorno por espessura: ferramentas selecionadas para execução de operações de contorno.
Ferramentas selecionadas para os processos de rasgos: ferramentas selecionadas para execução de operações de processo de rasgo.
Ferramentas selecionadas para os processos de usinagens: ferramentas selecionadas para execução de operações de processo de usinagem.
Furos
Furos se comportam como usinagens circulares: indica se as operações de furação devem ou não se comportar como usinagens circulares.
Broca para furação normal: tipo de broca para furações – Broca Normal ou cônica.
Broca para furação passante: tipo de broca para furações passantes – Broca Normal ou cônica.
Broca para furação de marcação: tipo de broca para furação de marcação – Broca Normal ou cônica.
Usinagens
Passada invertida: Passada invertida usada em operações de saída em lado com borda
Tipo de usinagem: Define o comportamento de usinagens passantes.
- Padrão: segue o cadastro da operação;
- Forçar esvaziamento: remove todo o material;
- Forçar contorno: realiza apenas o contorno da operação.
