Verifique abaixo as especificações e configurações disponíveis no plugin Nanxing NCB 2112S:
Disponível a partir da versão: Plugin Builder 1.60.32.0

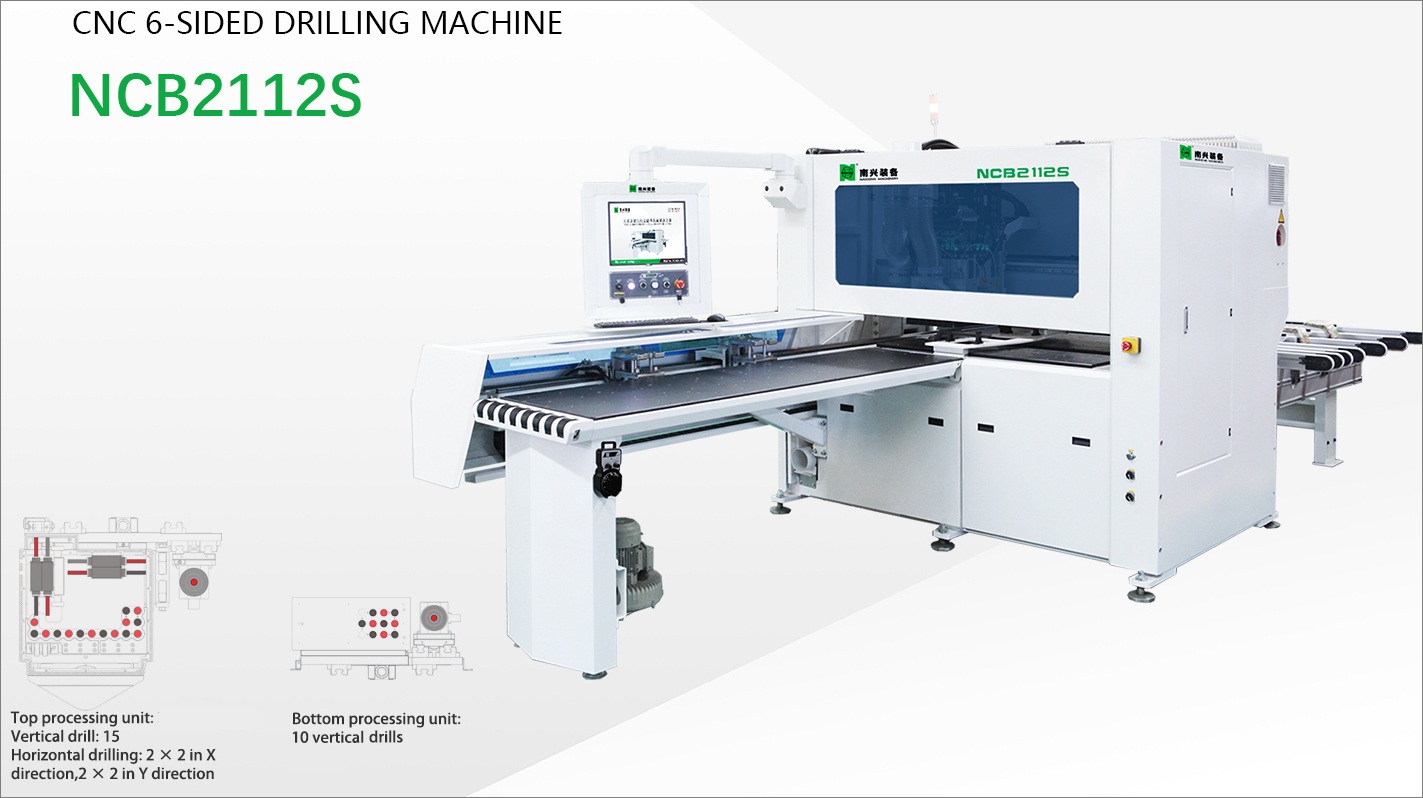

Tipo de máquina: Centro de furação
Fabricante: Nanxing
Extensão do arquivo gerado: .ban ou .scx

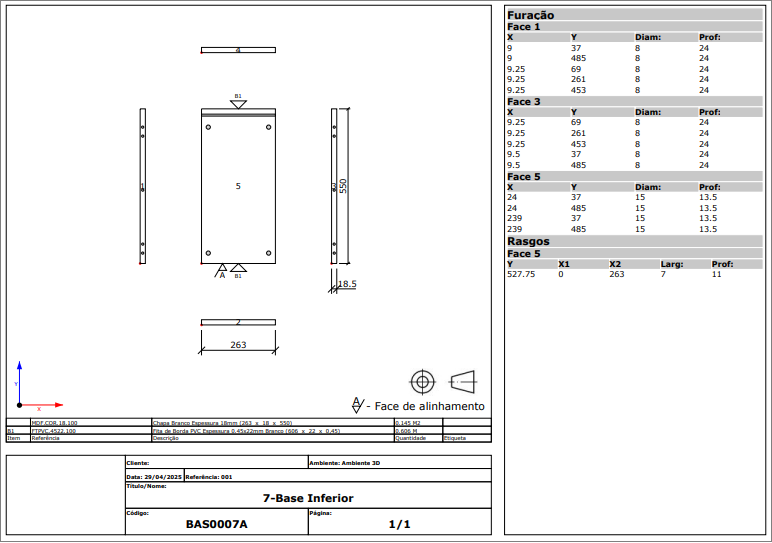

Exemplos de Programas: BAS0007A
Manual: para consultar manual, contatar o fabricante.
Principais características
- Furos
- Rasgos
- Usinagem
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.

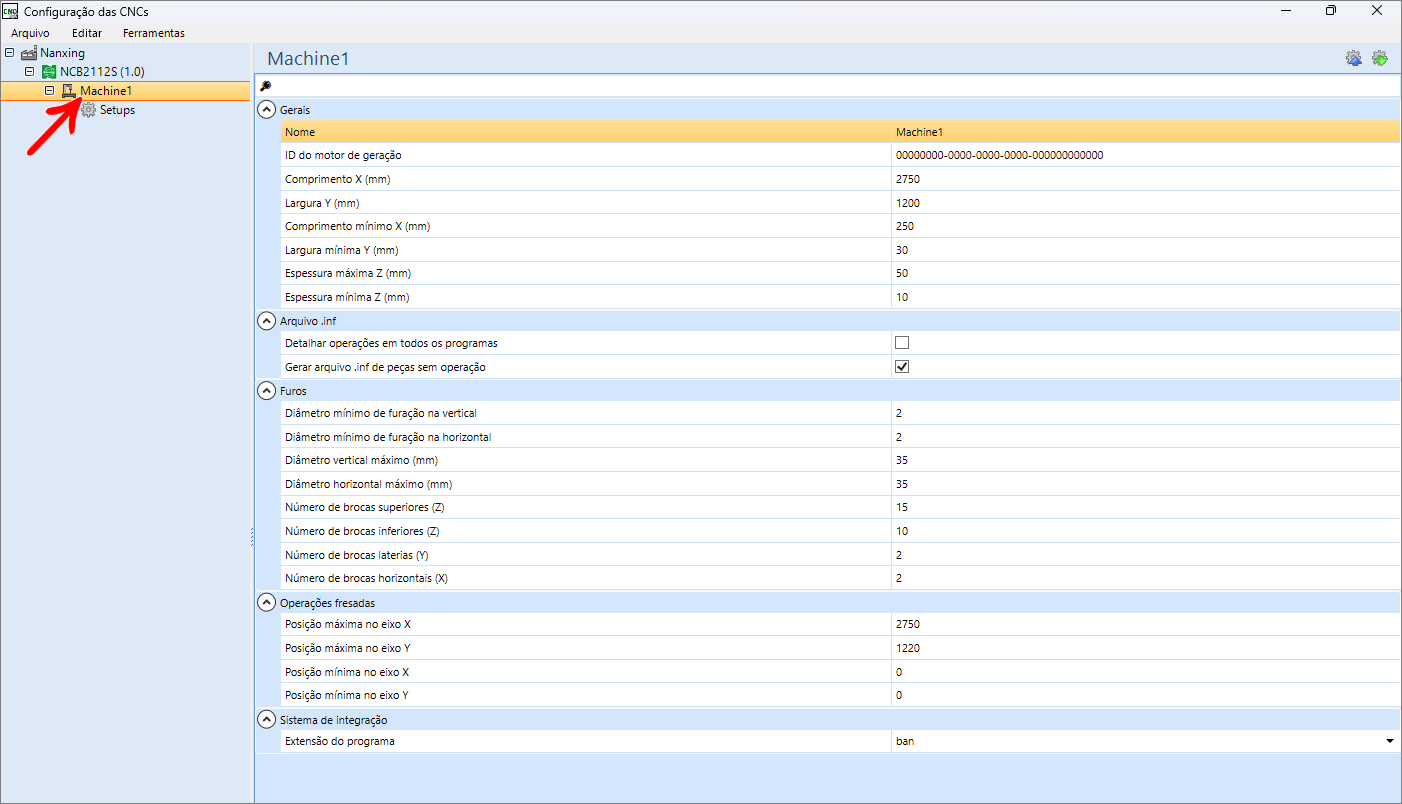

Máquina 1
Gerais
Nome: defina o nome para a máquina.

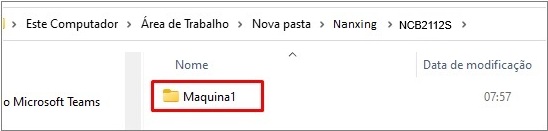

IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
ID do motor de geração (mm): ID do motor de geração da máquina;
Comprimento X (mm): comprimento X da peça para a máquina executar operações;
Largura Y (mm): largura da máquina;
Comprimento mínimo X (mm): comprimento mínimo da peça para a máquina executar as operações;
Largura mínima Y (mm): largura mínima da peça para a máquina realizar operações;
Espessura máxima Z (mm): espessura máxima da peça a máquina pode executar operações;
Espessura mínima Z (mm): espessura mínima da peça para a máquina executar operações;
Arquivo .inf
Detalhar operações em todos os programas: detalhar operações não realizadas no arquivo .inf em todos os programas (A, B, C,...);
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Furos
Diâmetro mínimo de furação na vertical: diâmetro mínimo de furação na vertical em milímetros.
Diâmetro mínimo de furação na horizontal: diâmetro mínimo de furação na horizontal.
Diâmetro vertical máximo (mm): diâmetro máximo das borcas verticais, em milímetros.
Diâmetro horizontal máximo (mm): diâmetro máximo das borcas horizontais, em milímetros.
Número de brocas superiores (Z): quantidade de brocas superiores presentes na máquina.
Número de brocas inferiores (Z): quantidade de brocas inferiores presentes na máquina.
Número de brocas laterais (Y): quantidade de brocas, para cada face lateral, presente na máquina.
Número de brocas horizontais (X): quantidade de brocas, para cada face horizontal, presente na máquina.
Operações fresadas
Posição máxima no eixo X: posição máxima no eixo X.
Posição máxima no eixo Y: posição máxima no eixo Y.
Posição mínima no eixo X: posição máxima no eixo Y.
Posição mínima no eixo Y: posição mínima no eixo Y.
Sistema de integração
Extensão do programa: extensão do programa gerado (ban ou scx).

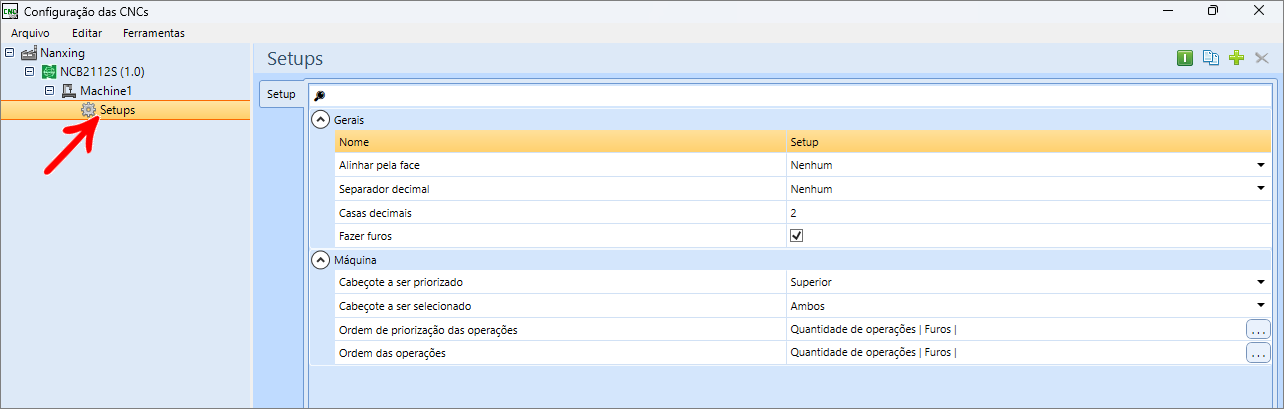

Setups
Gerais

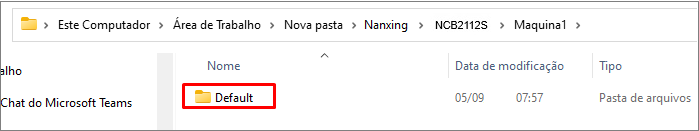

Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.

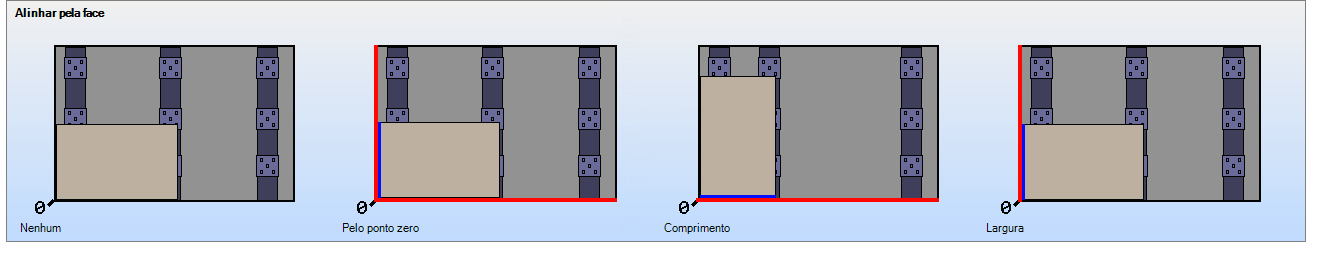

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Separador decimal: define o separador decimal utilizado em números decimais. Vírgula ou ponto.
Casas decimais: define a quantidade de casas decimais (após a vírgula) utilizadas para exibição em números decimais.
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.
Máquina
Cabeçote a ser priorizado: cabeçote a ser priorizado na criação do programa da máquina.
Cabeçote a ser selecionado: indica qual cabeçote serão feitas as operações, podendo ser o inferior, o superior ou ambos. No caso de somente um cabeçote ser utilizado, operações em faces contrarias são efetuadas em diferentes programas.
Ordem de priorização das operações: define a ordem de priorização das operações para geração de programas. Conforme a ordem indicada neste campo, o plugin irá priorizar no programa A a opção selecionada.
Exemplo: Em uma peça que tenha furos em uma face e rasgos na outra face à ordem indicada neste campo irá determinar qual deles será priorizado no programa A.
Ordem de Operações: ordem que a máquina realiza as operações. Exemplo: em uma peça que tenha furos e rasgos na mesma face, à ordem indicada neste campo irá determinar a sequência em que eles serão executados pela máquina.
