Verifique abaixo as especificações e configurações disponíveis no plugin EnRoute:
Disponível a partir da versão: Plugin Builder 1.60.32.0
Tipo de máquina: Software CNC
Fabricante: Router
Extensão do arquivo gerado: .dxf
Manual: Clique aqui para acessar o manual.
Principais características
Furos
Rasgos
Usinagem
Usinagem de Perfil
Configurações
Para verificar as configurações sobre Máquinas CNC, clique aqui.

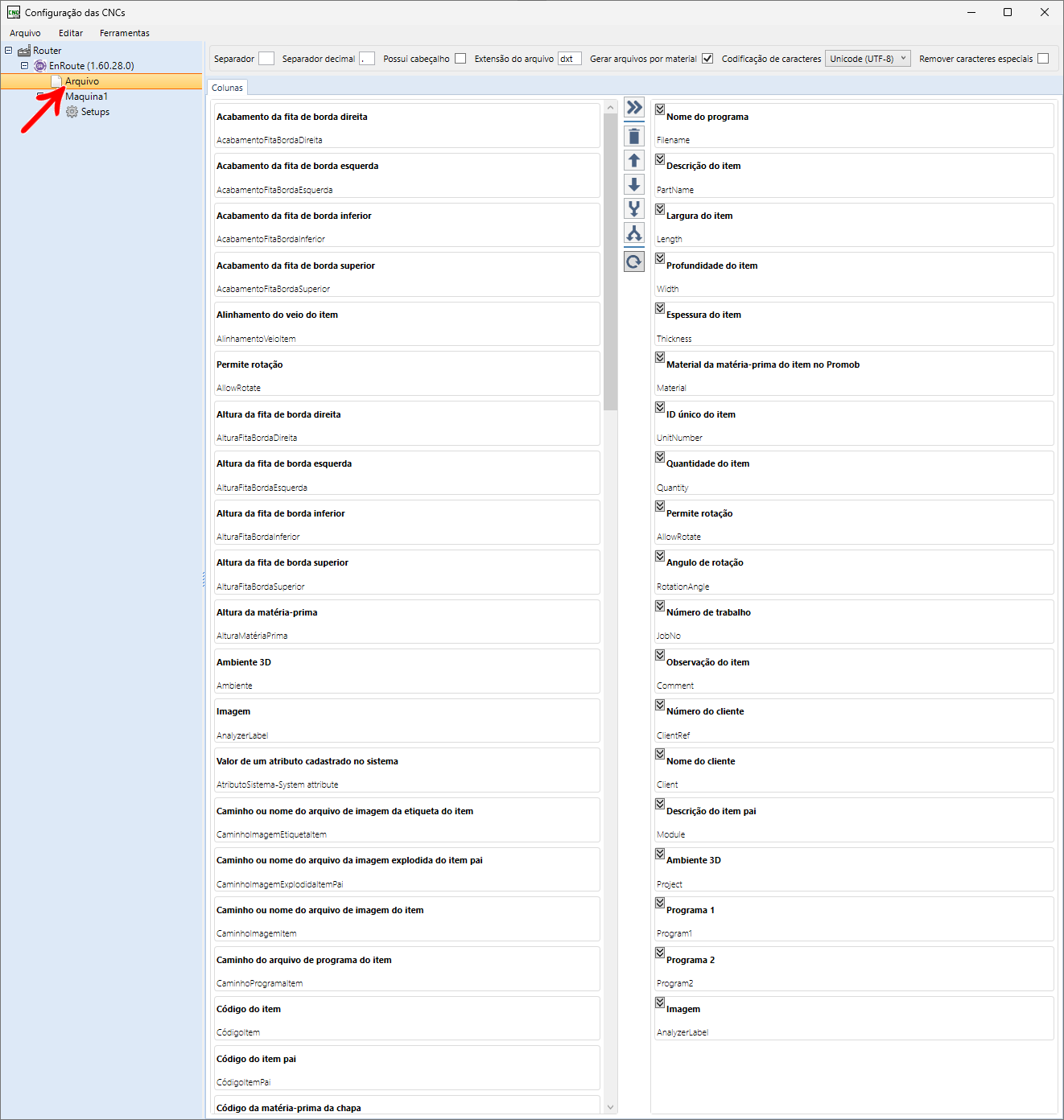

Arquivo
Para verificar as configurações sobre as colunas do Arquivo de Nesting, clique aqui.

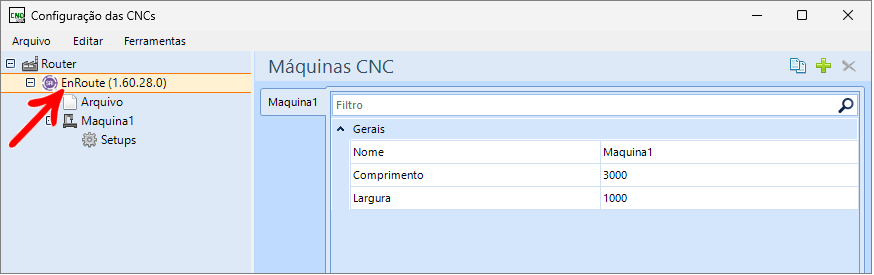

Máquina 1
Gerais

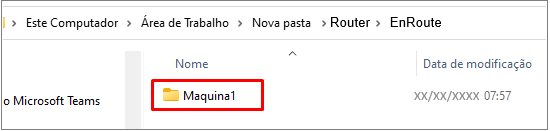

Nome: defina o nome para a máquina. IMPORTANTE: O nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.
Comprimento: comprimento da peça para a máquina poder executar operações.
Largura: largura da máquina.

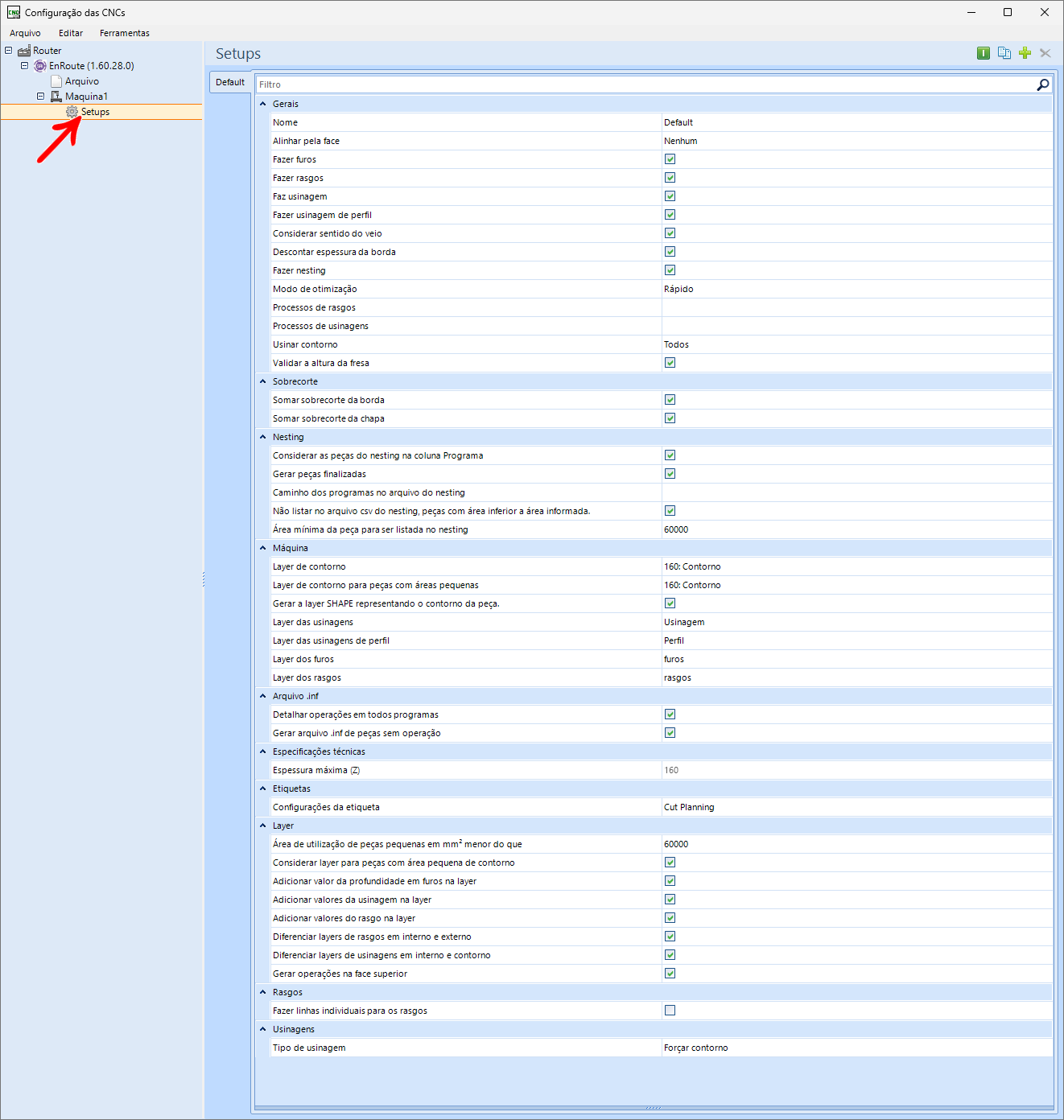

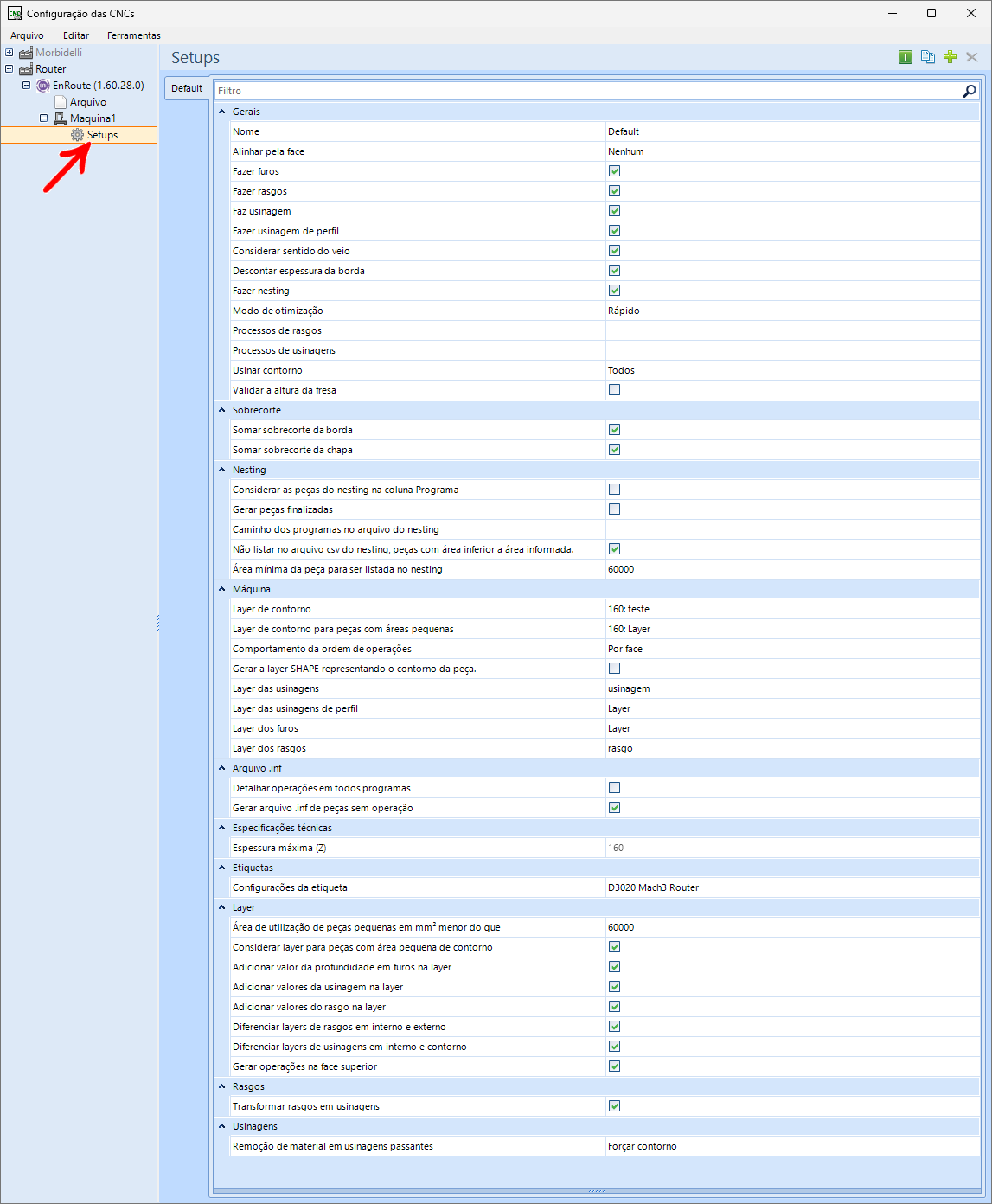

Setups
Gerais

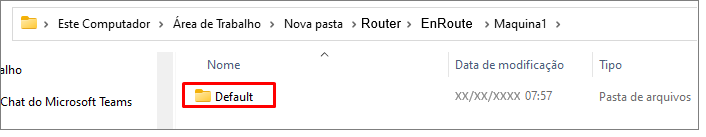

Nome: o nome definido neste campo altera também o nome da pasta onde serão salvos os arquivos gerados.

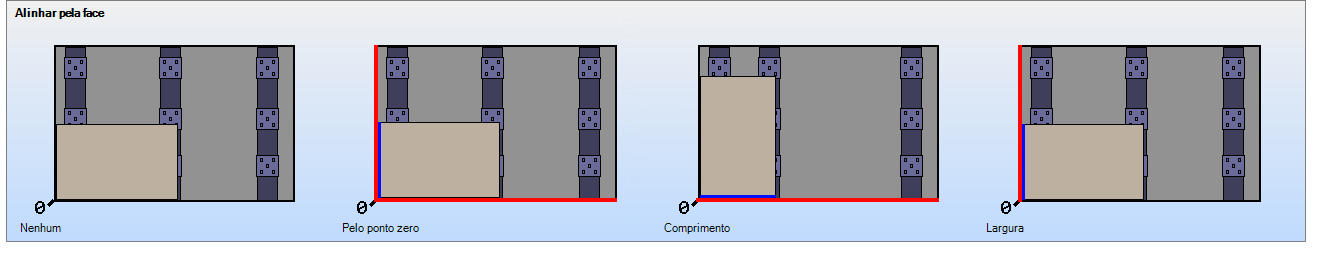

Alinhar pela face: define se na geração dos programas é considerada a face de alinhamento cadastrada em cada peça. Se sim esta face será alinhada conforme a configuração selecionada. Para mais informações clique aqui.
Fazer furos: com a opção marcada os furos cadastrados serão gerados nos programas de máquina.
Fazer rasgos: com a opção marcada os rasgos cadastrados serão gerados nos programas de máquina.
Faz usinagem: com a opção marcada as usinagens cadastradas serão geradas nos programas de máquina.
Fazer usinagem de perfil: máquina está habilitada para fazer usinagem de perfil.
Considerar sentido do veio: considerar sentido do veio ao gerar os programas Nesting.
Descontar espessura da borda: descontar o valor definido espessura da borda da peça.
Fazer Nesting: gerar programas para o Nesting.

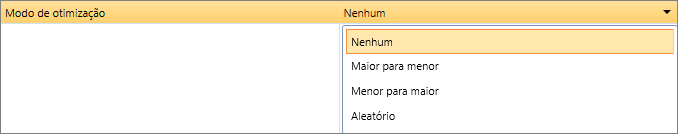

Modo de otimização: modo de otimização das peças na chapa.
Nenhum: com esse modo de otimização de peças selecionado, o Motor de corte Promob verifica todas as opções de otimização, e encontra automaticamente a melhor solução de encaixe.
Maior para menor: com esse modo de otimização de peças selecionado, o Motor de corte Promob encaixa as peças maiores antes das peças menores.
Menor para maior: com esse modo de otimização de peças selecionado, o Motor de corte Promob encaixa as peças menores antes das peças maiores.
Aleatório: com esse modo de otimização de peças selecionado, o Motor de corte Promob organiza as peças de forma aleatória na chapa.
Processos de Rasgos: neste campo é indicada a forma de rasgo por processo, que pode ser: Rasgo, Rasgo por Processo ou Não Habilitado. Para mais informações, clique aqui.
Processos de usinagens: como a máquina processa as usinagens.
Usinar Contorno: define o contorno de quais peças serão gerados.
Nenhum: usinagem de contorno não será gerada para nenhuma peça.
Todos: usinagem de contorno será gerada para todas as peças.
Apenas marcados: usinagem de contorno será gerada apenas para peças que possuem a propriedade Contorno Usinado habilitado no cadastro da biblioteca.
Validar a altura da fresa: valida se a altura da fresa condiz com a profundidade passada cadastrada e, ao criar o programa de máquina, verifica se é possível realizar operações com a altura da fresa cadastrada.
Sobrecorte
Somar sobrecorte da borda: considerar o valor de sobrecorte da borda cadastrado na peça.
Somar sobrecorte da chapa: considerar o valor de sobrecorte da chapa cadastrado na peça.
Nesting
Considerar as peças do nesting na coluna programa: com essa opção selecionada o Programa 1 sairá com os programas da pasta nesting se esta opção estiver desmarcada o programa 1 sairá somente com os programas da pasta perfil.
Gerar peças finalizadas: caso esteja desmarcada, será gerado o contorno e as operações da face principal no mesmo programa, independente de outras operações.
Caminho dos programas no arquivo de Nesting: caminho onde os arquivos de Nesting gerados são salvos. Caso o caminho esteja em branco, os arquivos serão salvos no caminho escolhido, quando os programas de máquina forem feitos.
Não listar no arquivo csv do Nesting, peças com área inferior à área informada: marcando essa opção, os programas de peças com área inferior à informada ainda são gerados, porém, não são listados no arquivo do Nesting.
Área mínima da peça para ser listada no Nesting: define a área mínima para a peça ser considerada no arquivo nesting, peças com áreas inferiores à informada não serão otimizadas.
Máquina
Layer de contorno: layer que aparecerá no programa de máquina na operação de contorno.
Layer de contorno para peças com áreas pequenas: layer que aparecerá no programa de máquina nas operações de contorno que forem menores que o valor colocado no campo Área de utilização de peças pequenas em mm² menor do que.
Gerar a layer SHAPE representando o contorno da peça: com esta opção marcada irá gerar a layer que representa o contorno da peça no programa de máquina.
Layer das usinagens: layer que aparecerá no programa de máquina nas operações de usinagem.
Layer das usinagens de perfil: layer que aparecerá no programa de máquina nas operações de usinagem de perfil.
Layer dos furos: layer que aparecerá no programa de máquina nas operações de furo.
Layer dos rasgos: layer que aparecerá no programa de máquina nas operações de rasgo.
Arquivo .inf
Detalhar operações em todos programas: detalhar operações não realizadas no arquivo .inf em todos os programas (A,B,C....).
Gerar arquivo .inf de peças sem operação: gerar arquivo .inf de peças sem operações.
Especificações Técnicas
Espessura máxima (Z): espessura máxima da peça que a máquina pode executar operações.
Etiquetas
Configurações da etiqueta: escolhe qual o modelo de imagem de etiqueta será utilizado.
Layer
Área de utilização de peças pequenas em mm² menos do que: as peças que tiverem um tamanho em mm² menores que aos marcados nesse campo serão considerados peças pequenas e serão mostradas nos programas de máquinas com a layer digitado no campo Layer de contorno para peças com áreas pequenas. Clique aqui para mais informações.
Considerar layer para peças com área pequena de contorno: com esse campo marcado irá habilitar a opção Layer de contorno para peças com áreas pequenas.
Adicionar valor da profundidade em furos na layer: com essa opção marcada adiciona a profundidade dos furos nas layers que aparecem no programa de máquina.
Adicionar valores da usinagem na layer: com essa opção marcada adiciona a profundidade das usinagens nas layers que aparecem no programa de máquina.
Adicionar valores do rasgo na layer: com essa opção marcada adiciona a profundidade dos rasgos nas layers que aparecem no programa de máquina.
Diferenciar layers de usinagens em interno e contorno: com essa opção marcada diferencia nos programas de máquinas as usinagens internas e de contorno.
Diferenciar layers de rasgo em interno e contorno: com essa opção marcada diferencia nos programas de máquinas os rasgos internas e de contorno.
Gerar operações na face superior: com esse campo marcado sempre busca gerar a operação na face superior mesmo se ela estiver cadastrada na inferior
Rasgos
Transformar rasgos em usinagens: com esse parâmetro marcado, os rasgos se tornarão usinagens em linha.
Usinagens
Tipo de usinagem: define o comportamento de usinagens passantes. Padrão segue o cadastro da operação:
Forçar esvaziamento: remove todo o material.
Forçar contorno: realiza apenas o contorno da operação.
