Disponível a partir da versão
- Plugin Builder XML - 1.60.0.4 ou superior.
O Plugin Builder XML é um plugin genérico para a integração com máquinas. Através de um arquivo XML, ele envia as informações da geometria das peças com as suas operações de canais, furos e usinagens.
Diferente dos outros plugins CNC, o Builder XML desconsidera qualquer tipo de restrição de operações ou ferramentas, ou seja, todas as operações cadastradas na peça são descritas no arquivo XML gerado, desde que essas operações estejam configuradas no plugin para serem executadas.

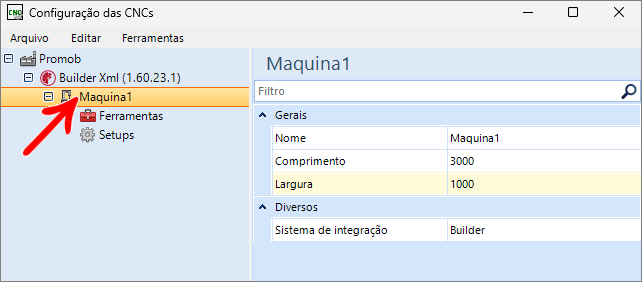

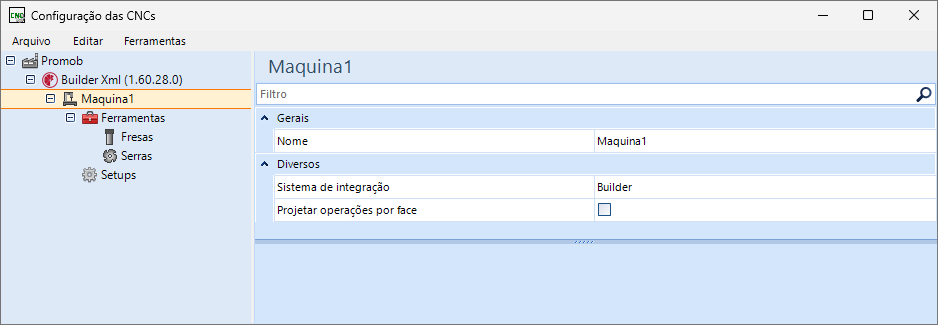

Máquina1
Gerais
Nome: nome que identifica a máquina
Diversos
Sistema de integração: o sistema de integração do plugin permite a seleção entre Builder ou Insight. O valor padrão é Builder. Para clientes que possuem o ERP Insight, clique aqui para visualizar informações sobre a integração com o plugin Builder XML.
Embora as configurações de ferramentas sejam exibidas, não é possível utilizar nenhuma informação de ferramenta na geração dos programas XML.
Projetar operações por face: quando esta opção estiver ativada, as operações serão projetadas em 2D considerando cada face separadamente. As faces de perfil serão rotacionadas para que apenas os eixos X e Y sejam considerados no cálculo da projeção.

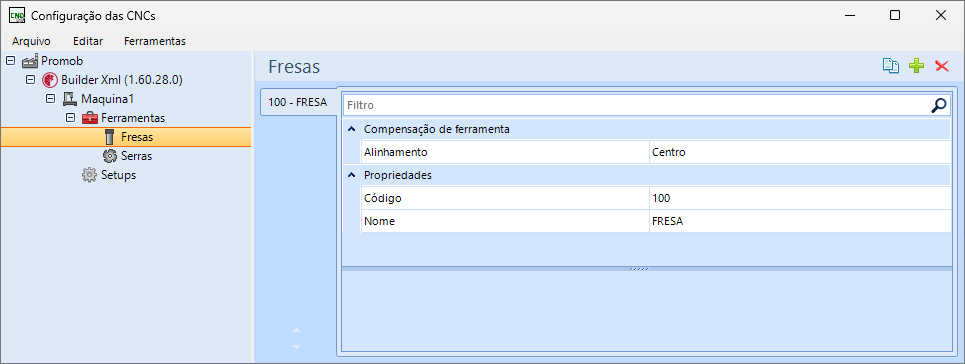

Fresas
Compensação de Ferramenta
Alinhamento de compensação: define se a ferramenta tem uma compensação, Centro, Esquerda ou Direita, conforme sentido da opção Direção de corte para usinagem de contorno. Para mais informações clique aqui.
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

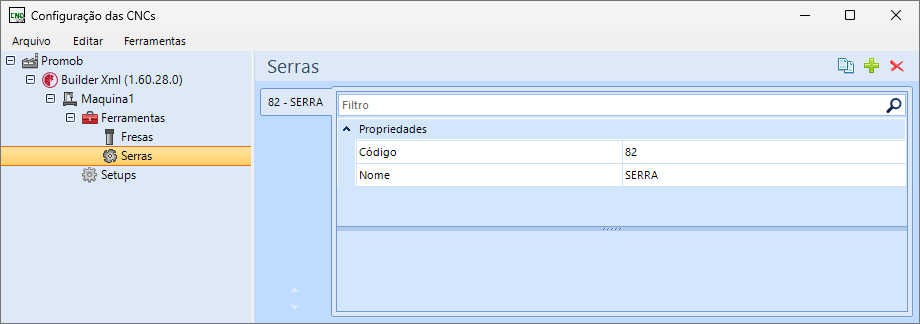

Serras
Propriedades
Código: o código definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.
Nome: o nome definido neste campo deve estar igual ao cadastro definido na máquina para que a ferramenta possa ser localizada corretamente.

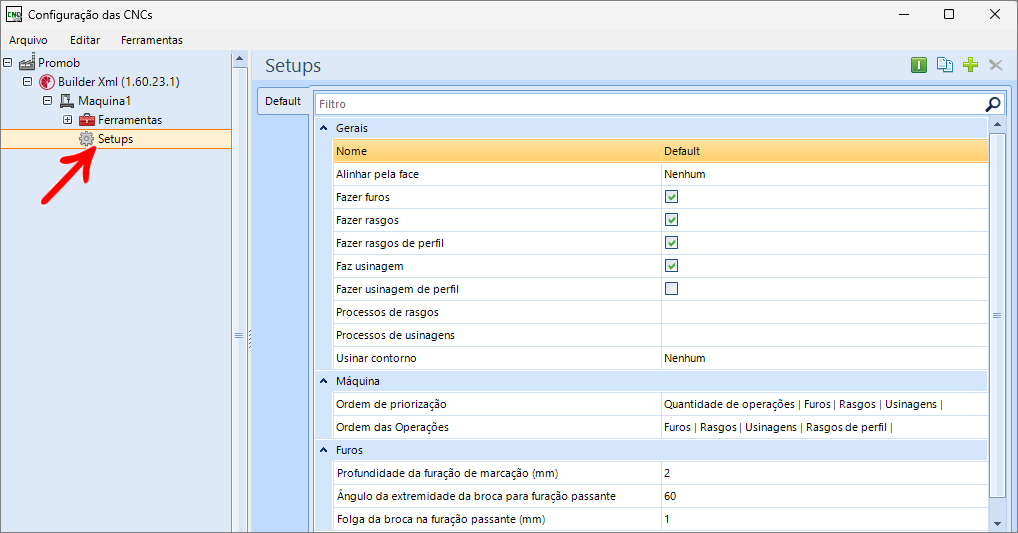

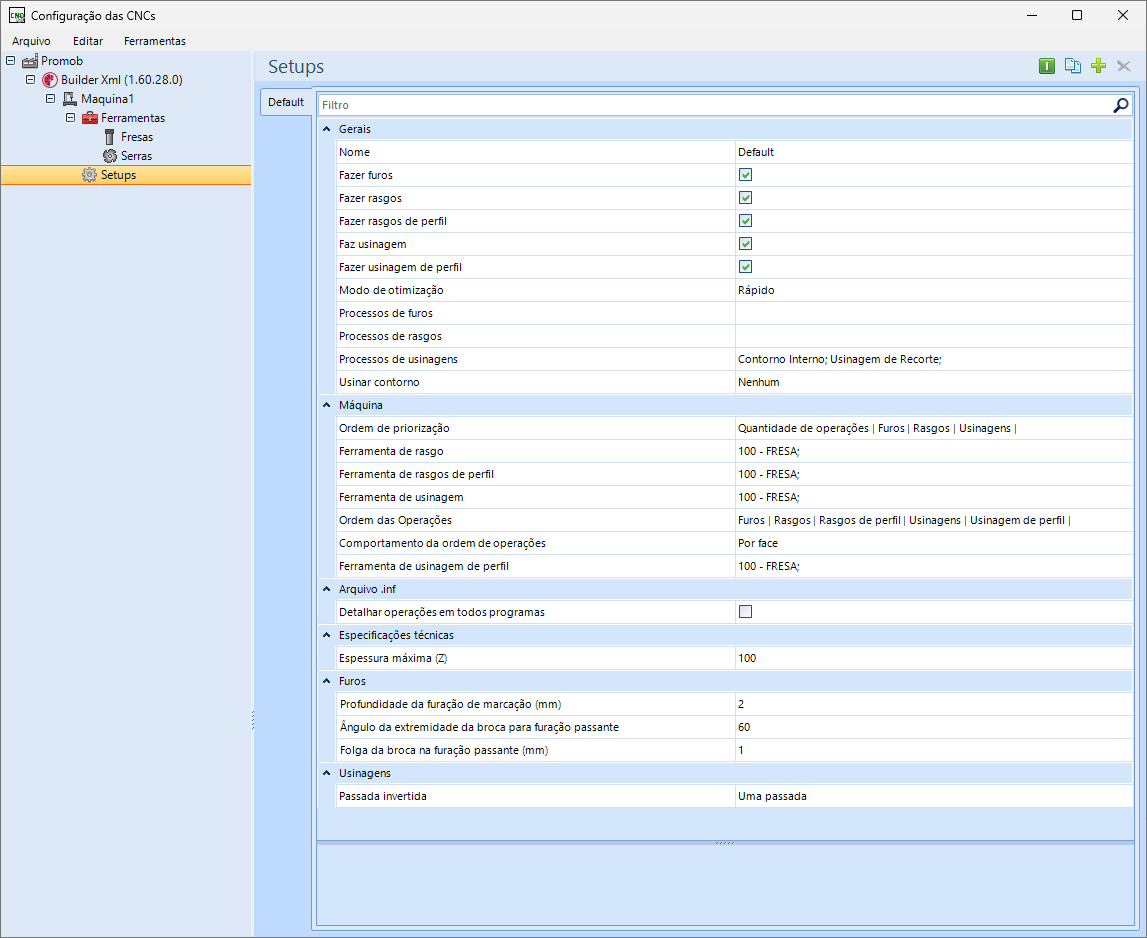

Setups
Nesta tela, são exibidos os campos de configuração do setup, onde é possível definir o nome do setup e quais operações serão executadas ao gerar o programa (fazer furos, fazer rasgos, fazer usinagens, etc.).
Gerais
Nome: o nome definido neste campo, altera também o nome da pasta onde serão salvos os arquivos gerados
Fazer furos: com a opção marcada, os furos cadastrados serão gerados nos programas de máquina.
Fazer rasgos: com a opção marcada, os rasgos cadastrados serão gerados nos programas de máquina.
Fazer rasgos de perfil: habilita o uso de rasgos de perfil.
Faz usinagem: com a opção marcada, as usinagens cadastradas serão geradas nos programas de máquina.
Fazer usinagem de perfil: máquina está habilitada para fazer usinagem de perfil.
Modo de otimização: define o modo de otimização nos programas. Na opção Rápido, os programas são gerados a partir da primeira operação priorizada, seguindo o caminho mais curto possível até a próxima operação de mesmo tipo. Na opção Melhor caminho, os programas são gerados através do melhor caminho possível entre as operações de mesmo tipo, resultando em um plano ainda mais otimizado. Ideal para peças cenário complexos de alto volume de usinagens.
Processos de furos: seleciona se o furo com processo será habilitado ou não. Para mais informações, clique aqui.
Processos de rasgos: através do Plugin Builder, é possível criar e determinar tipos de processos para rasgo cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinado rasgo. Para mais informações, clique aqui.
Processos de usinagens: através do Plugin Builder, é possível criar e determinar tipos de processos para usinagens cadastrados na biblioteca, possibilitando assim, o uso de determinada ferramenta para determinada usinagem. Para mais informações, clique aqui.
Usinar contorno: usinar os contornos: todos, apenas selecionados ou nenhum.
Máquina
Ordem de priorização: define a ordem de priorização das operações para geração de programas.
Ferramenta de rasgo: ferramenta usada para rasgos.
Ferramenta de rasgo de perfil: ferramenta usada para rasgos de perfil.
Ferramenta de usinagem: ferramenta usada para usinagem.
Ordem de operações: ordem que a máquina realiza as operações.
Comportamento da ordem de operações: define a forma como as operações serão agrupadas no programa gerado para a máquina. Existem duas opções: Face ou Peça. Para mais informações, clique aqui.
Ferramenta de usinagem de perfil: ferramenta usada para as usinagens de perfil.
Arquivo .Inf
Detalhar operações em todos os programas: detalhar operações não realizadas no arquivo .inf em todos os programas.
Especificações técnicas
Espessura máxima Z (mm): espessura (Z) máxima suportada pela máquina.
Furos
Profundidade da furação de marcação (mm): profundidade máxima para ser considerada furação de marcação. Quando o furo for menor ou igual, será automaticamente considerado como furo de marcação.
Ângulo da extremidade da broca para furação passante: determine o ângulo da extremidade da broca para uso de furações passantes (de 25 até 90 graus). Este valor é utilizado no cálculo para determinar o acréscimo na profundidade da furação passante a fim de garantir que o furo atravesse completamente a peça.

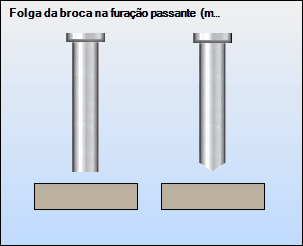

Folga da broca na furação passante (mm): determine a folga da broca para uso em furações passantes.
Usinagens

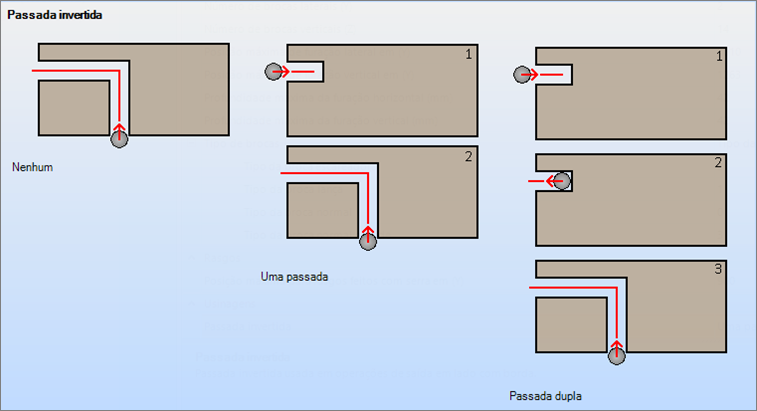

Passada invertida: passada invertida usada em operações de saída em lado com borda.
- Nenhum: A fresa vai seguir o percurso normal da usinagem entrando em uma borda e saindo na outra.
- Uma passada: A fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
- Passada dupla: A fresa vai entrar em uma das bordas da peça realizando apenas uma pequena entrada e retornará ao ponto inicial. Em seguida a fresa irá subir, ir para a outra extremidade da usinagem, e então seguir o percurso normal da usinagem.
Clique aqui para baixar a documentação da estrutura do XML de integração.
Clique aqui para baixar um exemplo de arquivo XML de integração.
