Builder - Código de ferramentas de máquinas Biesse

Seguir

Disponível a partir das versões:

  • Plugin Builder: 1.38.0.3 ou superior e 1.60.0.10 ou superior.
  • Plugin EKO902: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Rover1836GFT: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Rover20: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Rover2231GFT: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Rover24: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin RoverA1332: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin RoverA3: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin RoverA4: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin RoverB7: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin RoverC9: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Skill300K3: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Skipper100: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin Skipper130: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.
  • Plugin SkipperV31: 1.38.0.2 ou superior  e 1.60.0.5 ou superior.



IMPORTANTE: o código da ferramenta é a informação da ferramenta que é enviada para o programa da máquina para definir a ferramenta que irá executar a operação.

É possível cadastrar mais de uma ferramenta com o mesmo código e diferentes nomes, através da opção Código.

O código na configuração da ferramenta permite a duplicação da ferramenta,  no caso de ser necessário alterar alguma configuração desta ferramenta.



Exemplo:

  • Ao criar uma nova ferramenta com alinhamento diferente é possível manter o mesmo código para ambas.

O código de ferramenta será exibido no programa gerado por máquinas da Biesse, onde anteriormente era exibido o nome da ferramenta.

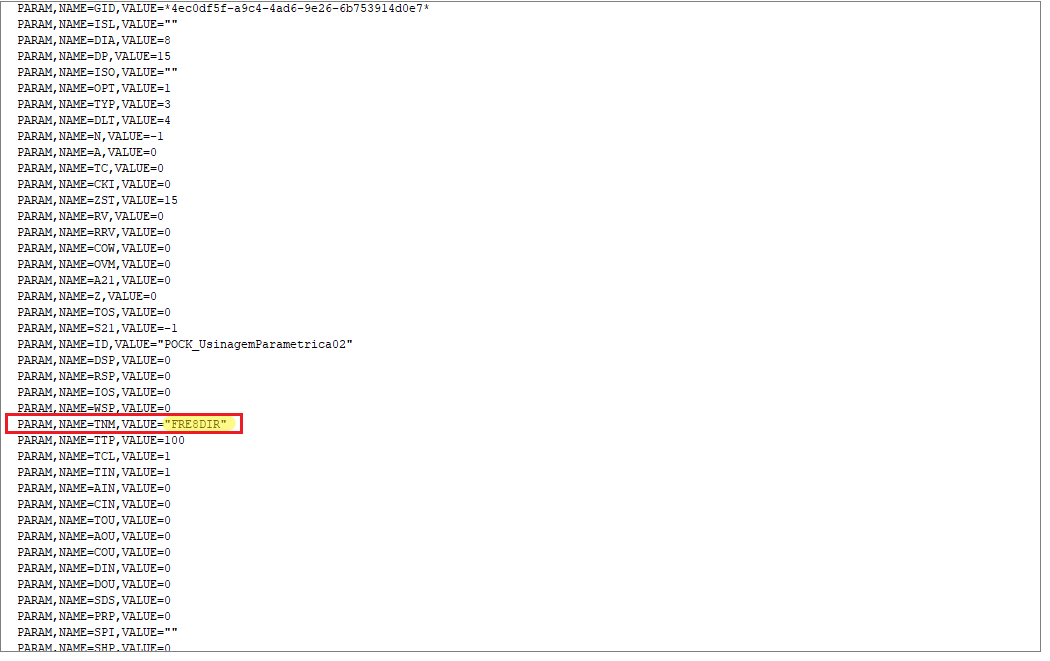

  • Exibição no arquivo extensão .cix:

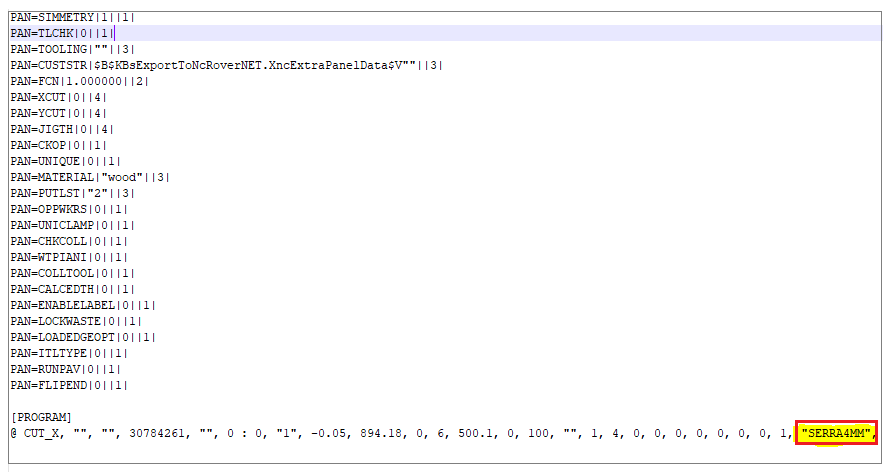

  • Exibição no arquivo .bpp:






Edição do código de uma ferramenta

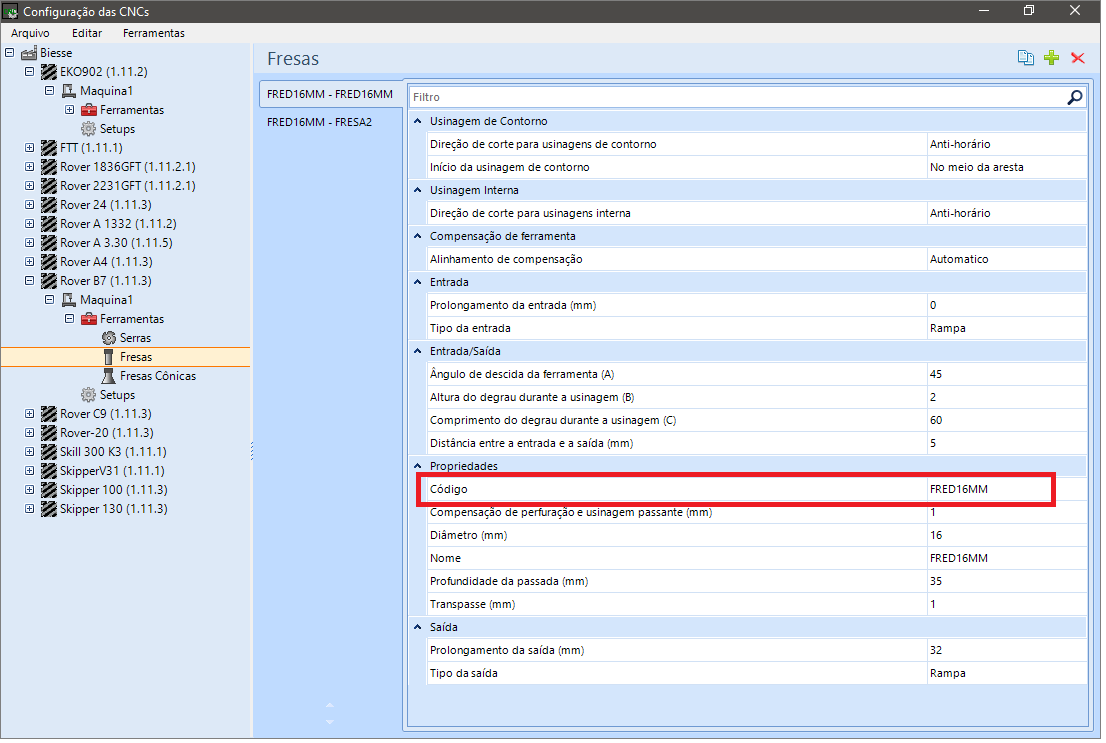

Para localizar e editar um código, acesse na Configuração de CNCs o seguinte diretório:  Biesse - Modelo da Máquina - Máquina Configurada - Ferramentas - Ferramenta desejada.

Em Propriedades defina o Código.




IMPORTANTE: caso já exista um set up existente, o Código será configurado por padrão como o atual nome da ferramenta.
