Na aba Builder é possível adicionar fita de borda à peça através da ferramenta Adicionar Borda.
A adição de borda é possível através da seleção de arestas ou da seleção de pontos.
Após a aplicação também é possível remover uma borda aplicada.
Ao criar uma nova borda na peça, caso exista um padrão de fita de borda cadastrado como padrão, a borda ficará vinculada a este padrão. Para mais informações sobre o padrão de operações, consulte aqui.
Verifique as informações detalhadas abaixo:
Aplicar Borda
Para adicionar borda em um item:
1. Clique em Borda.

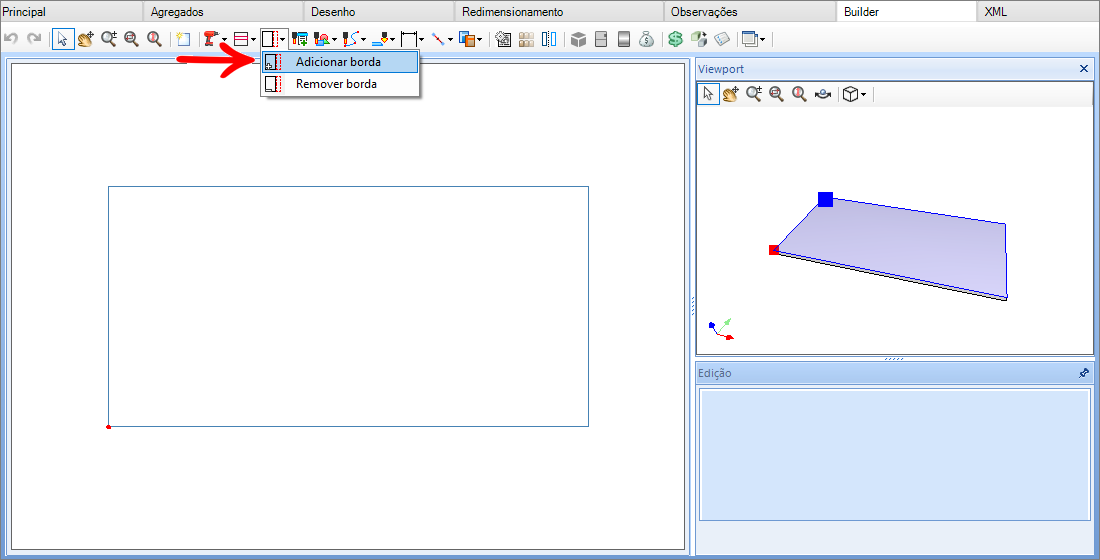

2. Clique em Adicionar Borda.
Por arestas
Neste processo, selecione uma aresta da peça para criar a borda.

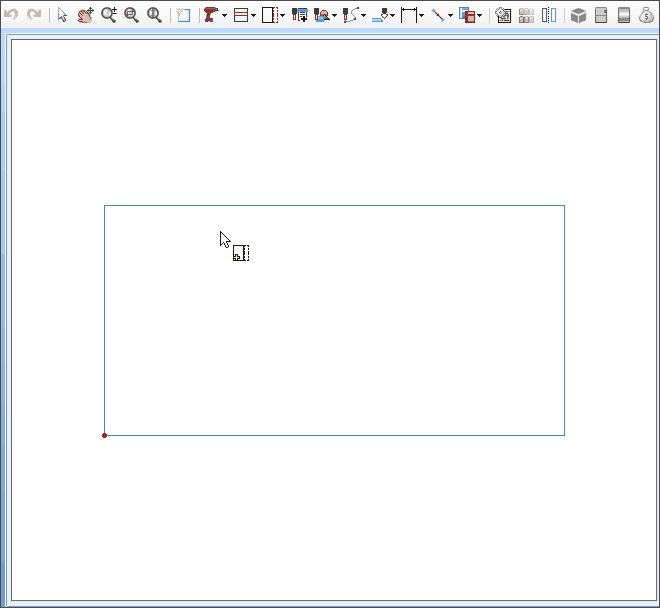

1. Posicione o cursor do mouse sobre uma das arestas da peça.
A borda a ser criada é destacada em vermelho:
2. Clique com o botão esquerdo do mouse.

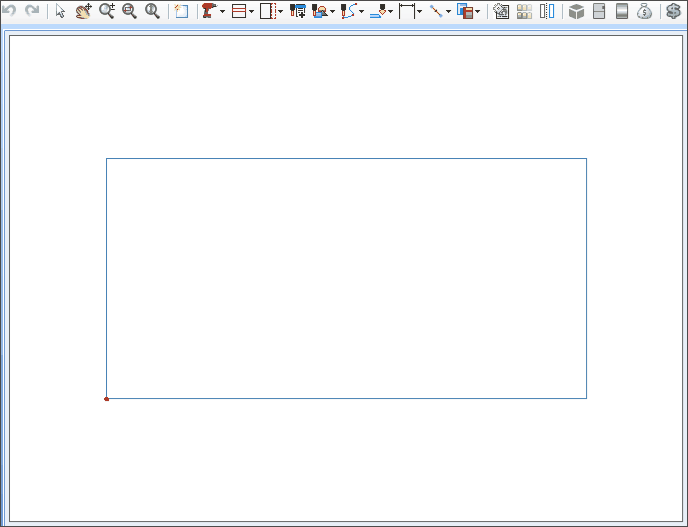

Note que os pontos da borda ficaram marcados:
3. Clique com o botão direito do mouse para finalizar a criação da borda.

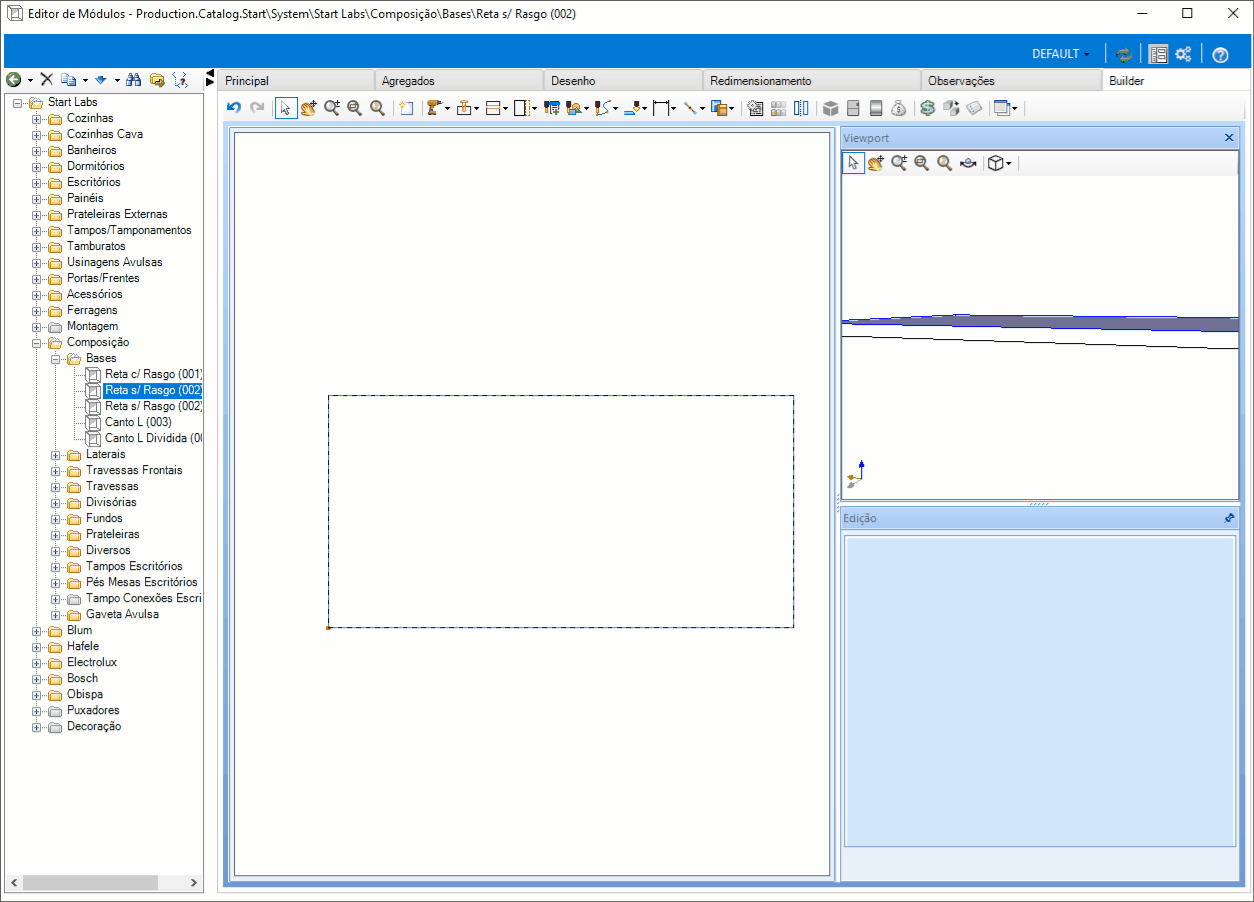

Verifique que a aresta selecionada, agora exibe uma linha pontilhada vermelha indicando a presença de borda.
A janela Edição exibirá as configurações de fita de borda:
Por Pontos
Neste processo, selecione dois pontos na peça para criar uma borda.

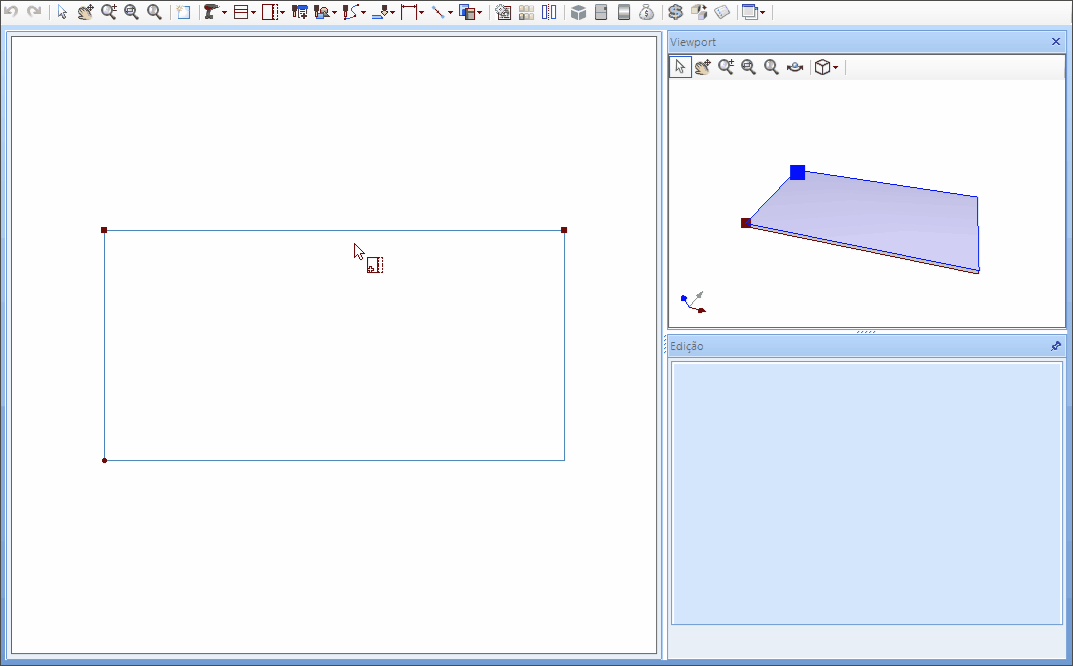

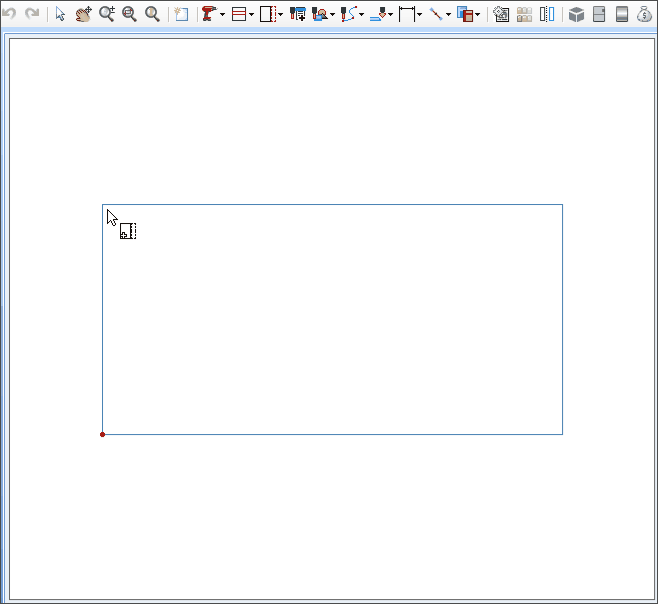

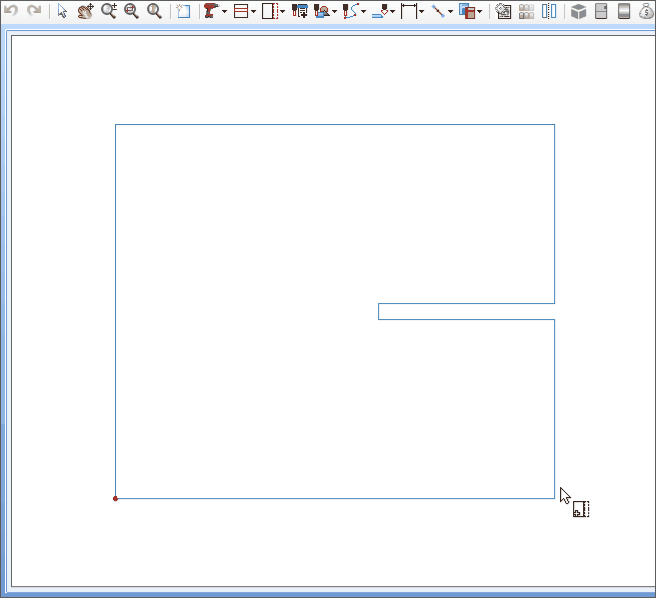

1. Posicione o mouse sobre um dos pontos da peça:
Um círculo vermelho irá aparecer.

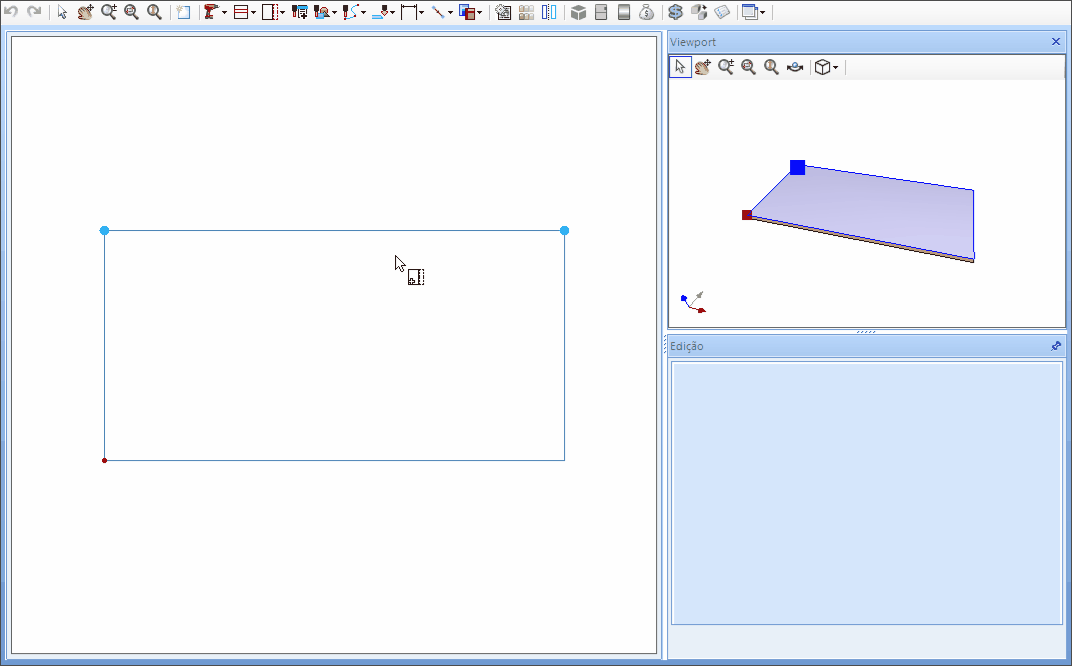

2. Clique com o botão esquerdo do mouse para selecionar o primeiro ponto;
3. Em seguida, selecione o segundo ponto para formar a borda.
4. Clique com o botão direito do mouse para finalizar.
Verifique que na aresta em que os pontos foram selecionados agora exibe uma linha pontilhada vermelha indicando a presença de borda.
A janela Edição exibe as configurações de fita de borda.

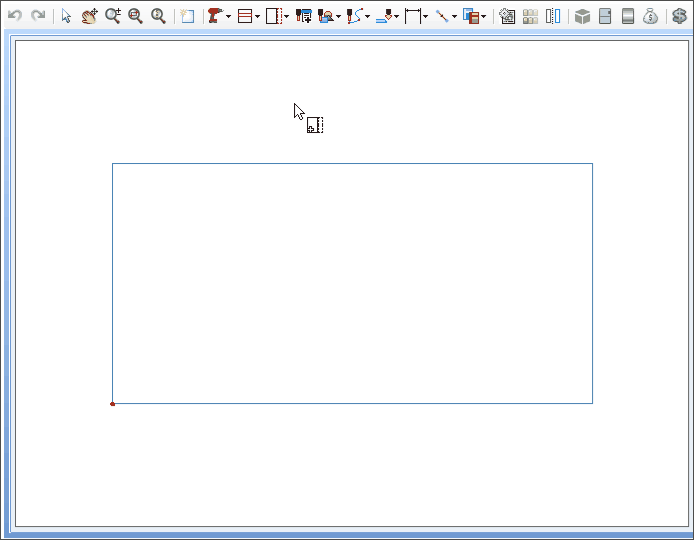

Abaixo segue exemplo de criação de borda através dos pontos:
OBSERVAÇÃO: A seleção somente será possível caso os pontos formem uma aresta na peça.
Edição de bordas
Ao clicar na borda, a tela de edição será exibida. A propriedade Código sequencial da máquina estará habilitada, sendo possível selecionar as seguintes opções:
| IMPORTANTE: As propriedades Código de Corte e Código Sequencial da Operação destinam-se exclusivamente à integração com o plugin ERP Insight. Para obter mais informações, consulte aqui. |
Indefinido: quando a ordem de aplicação da borda nas peças, for desconhecida, com esta opção selecionada, garante que a borda não será exibida no programa de máquinas.
Borda antes da CNC: quando a aplicação da borda ocorrer antes da peça ir para o Centro de Usinagem (CNC), com esta opção selecionada, garante que a borda não será exibida no programa de máquinas.
Borda na CNC: nesta opção, o processo de borda será feito no Centro de Usinagem (CNC), sendo assim, com esta opção selecionada, a aplicação da borda pela máquina., será exibido no programa de máquinas.
Borda após a CNC: quando a peça é processada no Centro de Usinagem (CNC), e feita a aplicação da borda fora do CNC, com esta opção selecionada, garante que a borda não será exibida no programa de máquinas.
