Disponível a partir da versão:
Plugin Builder e suas compatibilidades: 1.60.14.8 ou superior

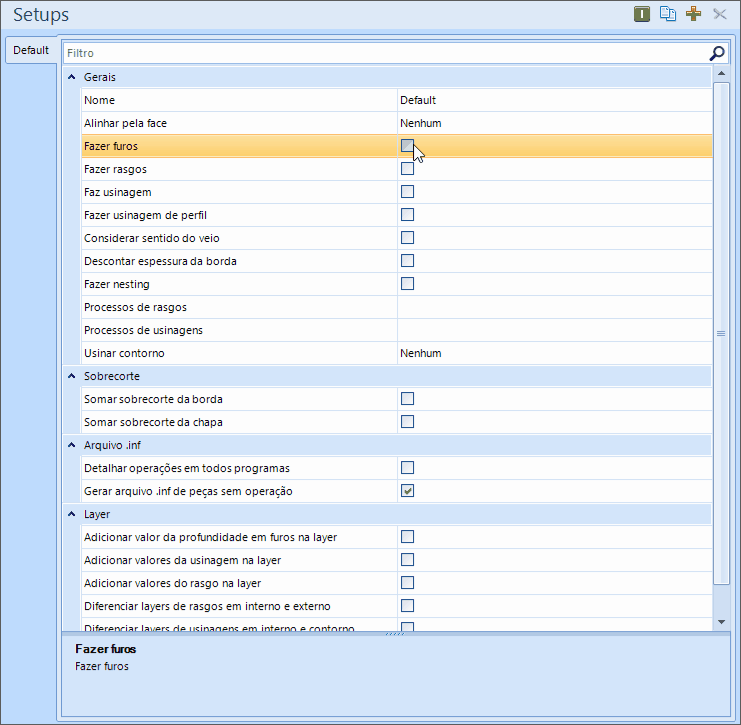

Funcionalidades
Cadastro de layers
Para máquinas que contém a opção Cadastro de layers, é necessário cadastrar um nome de layer para cada tipo de operação. As operações que podem receber layer são:
- Rasgos;
- Furos;
- Usinagens;
- Usinagem de perfil;
- Caso for marcado contorno, também deve-se escolher uma layer conforme a espessura da peça;
- Se for marcado para a máquina fazer esse tipo de operação e não for informado a layer, não será possivel salvar o setup da máquina.
Demais opções
1. Adicionar valor da profuncidade em furos;
- Será ligado na layer a informação da profundidade do furo (O diâmetro sempre será informado);
Exemplo:
FURO_10_5 (onde 5 é o valor da profundidade e 10 o valor do diametro).
2. Adicionar valores da usinagem na layer;
- Será ligado na layer, a informação dos dados da usinagem;
Exemplo 1: Usinagem circular
USINAGEM_10_40 (onde 10 é o valor da profundidade e 40 o valor do diametro);
Exemplo 2: Demais usinagens
USINAGEM_10 (onde 10 é o valor da profundidade).
3. Adicionar valores do rasgo na layer;
- Será ligado na layer, a informação dos dados do rasgo;
Exemplo:
RASGO_10_40 (onde 10 é o valor do comprimento e 40 o valor do profundidade).
4. Diferenciar layers de rasgo em interno e externo;
- Será ligado na layer, a informação se o rasgo é interno ou externo;
Exemplo:
RASGO_E (caso o rasgo seja externo);
RASGO_I (caso a rasgo seja interno).
5. Diferenciar layers de usinagem em interno e contorno;
- Será ligado na layer, a informação se a usinagem é interna ou de conterno;
Exemplo:
USINAGEM_C (caso a usinagem seja de contorno);
USINAGEM_I (caso a usinagem seja interna).
6. Gerar operações na face superior;
- Com essa opção marcada será gerada operações apenas na face superior.
