Disponível a partir da versão 1.60.14.13 do plugin Builder
- Esta documentação refere-se as funções executadas pelos plugins Builder para itens que estão no Ambiente 3D e que tiverem lâminas ou pinturas aplicadas em Modelos.

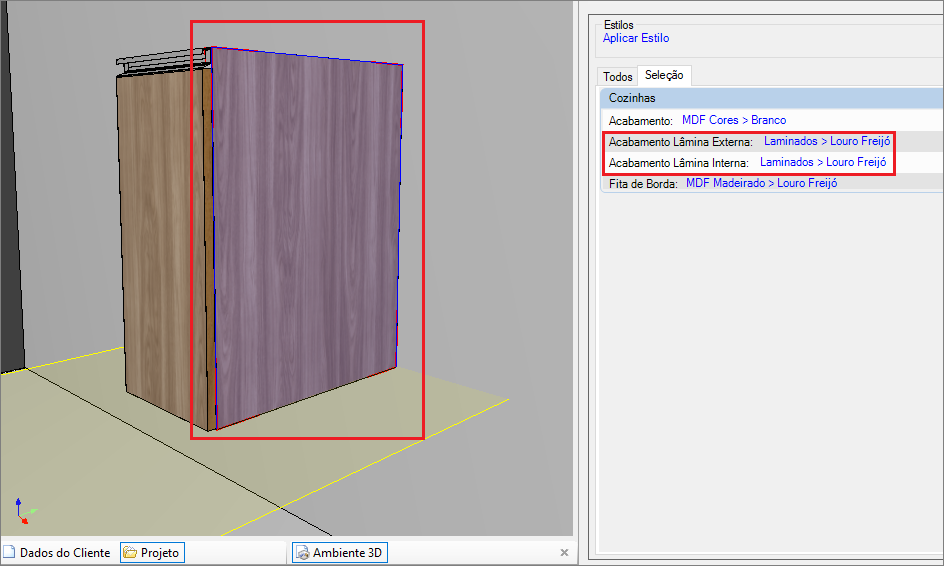

- Como exemplo nesta documentação, utilizamos uma Lateral.
Desenho técnico

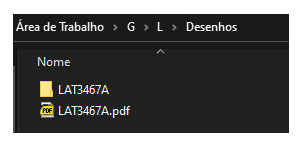

Para a lateral, o desenho técnico será criado na seguinte estrutura:
- LAT3467A.pdf: desenho da peça em que a lâmina foi aplicada;
- LAT3467A (pasta): pasta respectiva à peça, na qual a lâmina foi aplicada contendo os desenhos das lâminas;

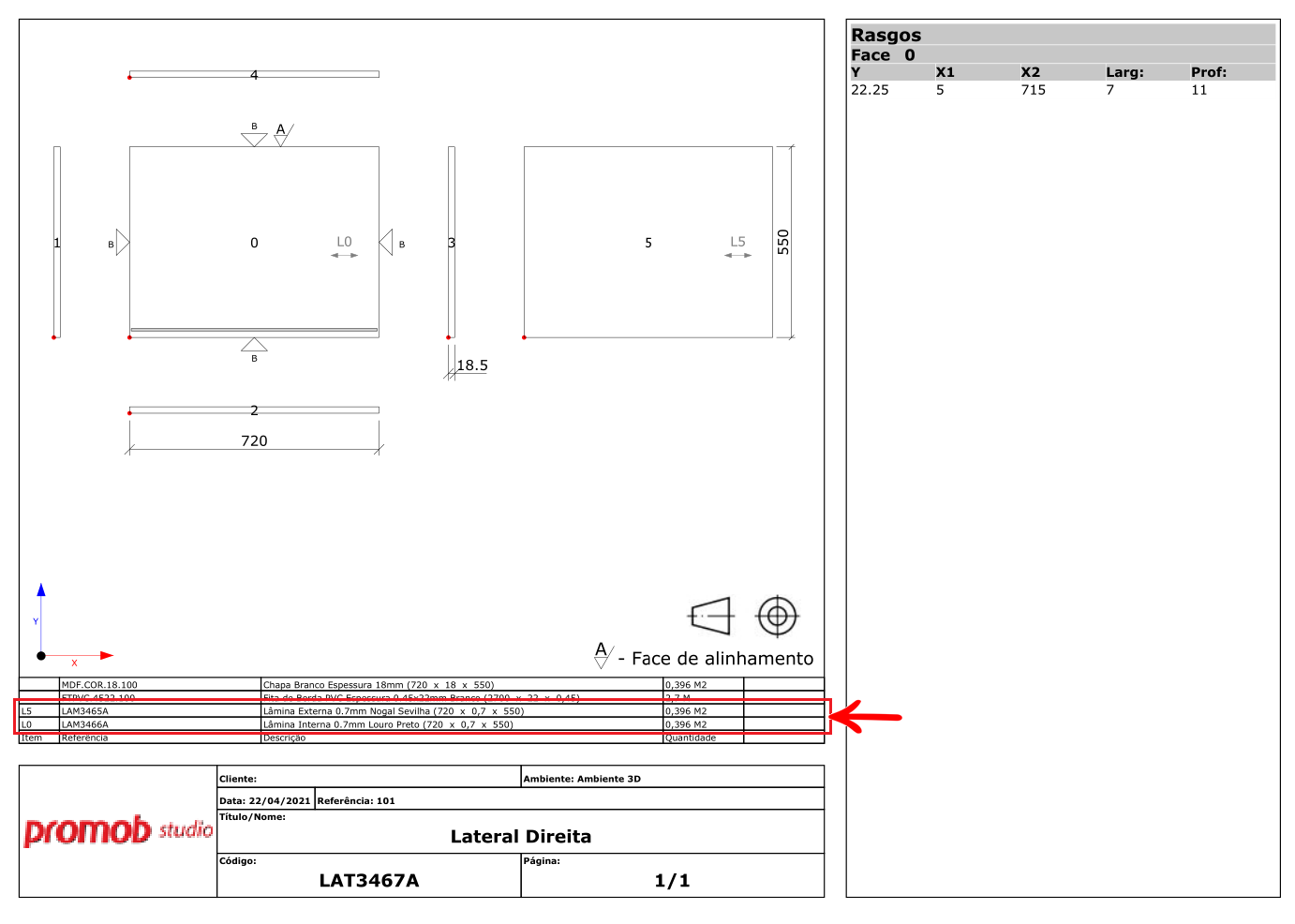

No desenho da peça, as lâminas aplicadas serão exibidas na lista de estruturas da peça. As informações são: código da lâmina, descrição da lâmina e dimensões.

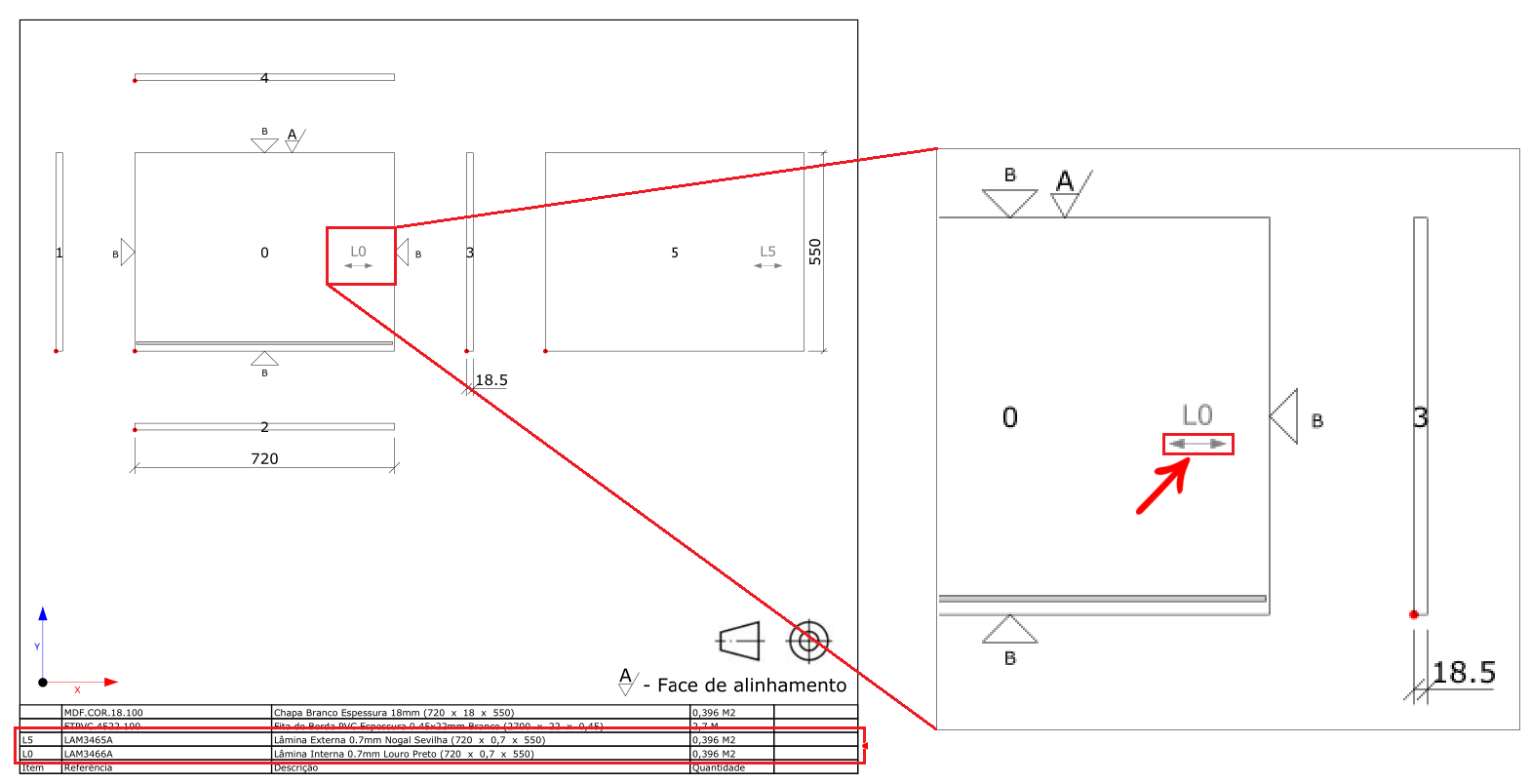

OBSERVAÇÕES: A partir da versão 1.60.16.3 do Builder, o desenho técnico das lâminas representa todas as faces da peça, com a abreviação da mesma e o sentido do veio da peça.
Sendo a abreviação: L + número da face
E o veio é representado por uma seta com a orientação do veio na lâmina. No exemplo abaixo a lâmina possui sentido de veio horizontal.

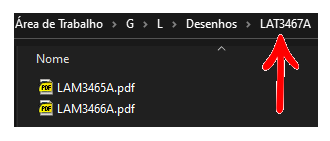

Dentro da pasta da peça estarão os desenhos das lâminas aplicadas.
Relatório de aplicação de Lâminas

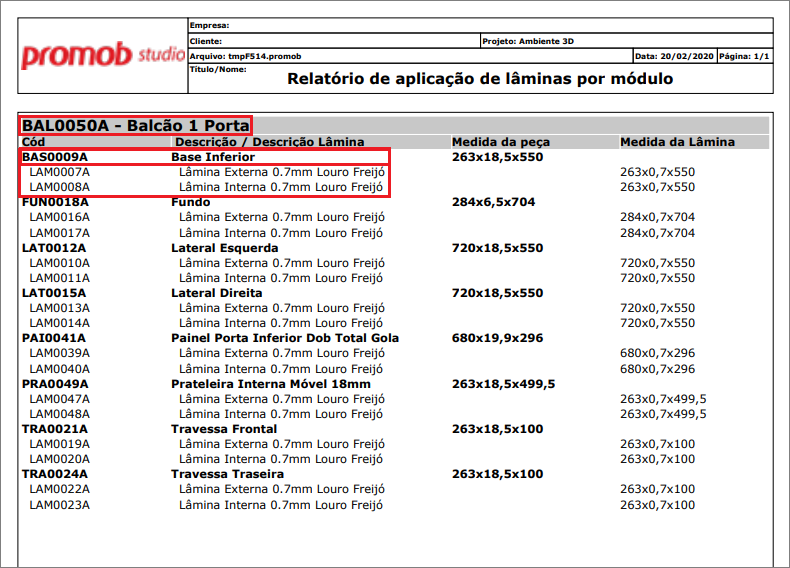

Através do Plugin Application of laminates per module report, é possível gerar o relatório com as informações de lâminas, na seguinte estrutura:

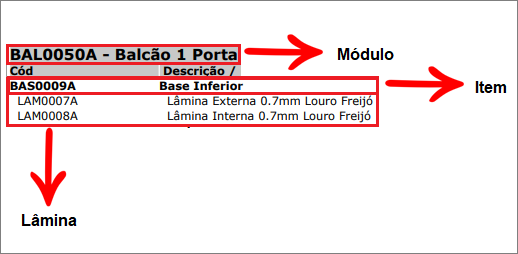

Módulo - Item - Lâminas
Para mais informações a respeito do relatório, clique aqui
Plano de Corte

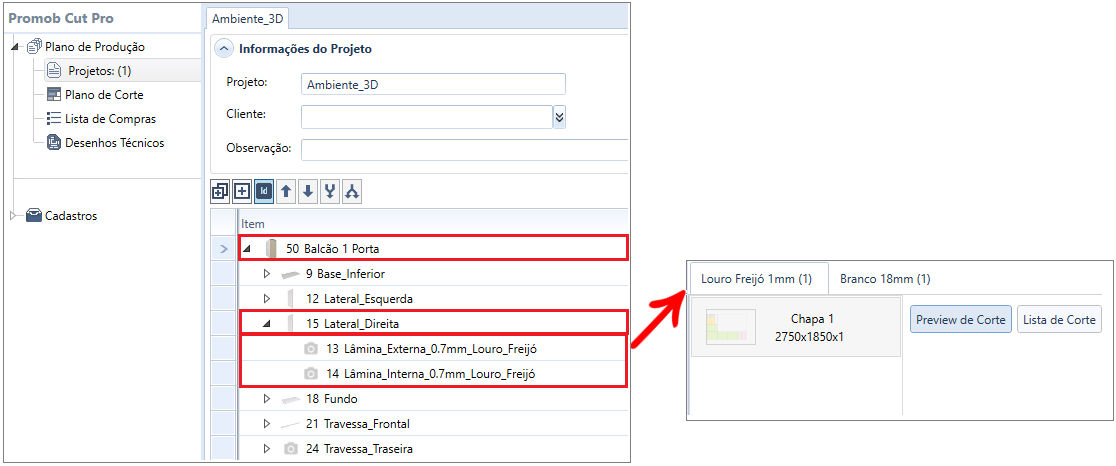

As lâminas aplicadas à um item, serão enviadas ao plano de corte como peças independentes e irão gerar um plano de corte com o material definido, como segue exemplo no Cut Pro:
