Disponível a partir da versão:
Plugin Builder 1.12.13.0 ou superior
Plugin Builder Catalog 1.12.13.0
Plugin Application of laminates per module report: 1.60.14.7

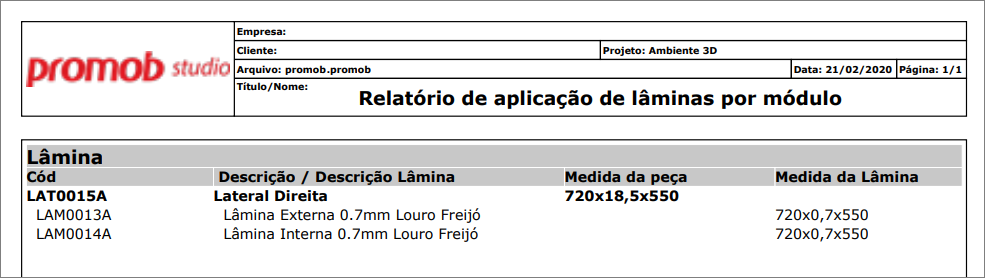

O Plugin Application of laminates per module report exibe as informações de todas as lâminas aplicadas nos itens do projeto.
Gerar relatório
Para gerar o relatório de lâminas:

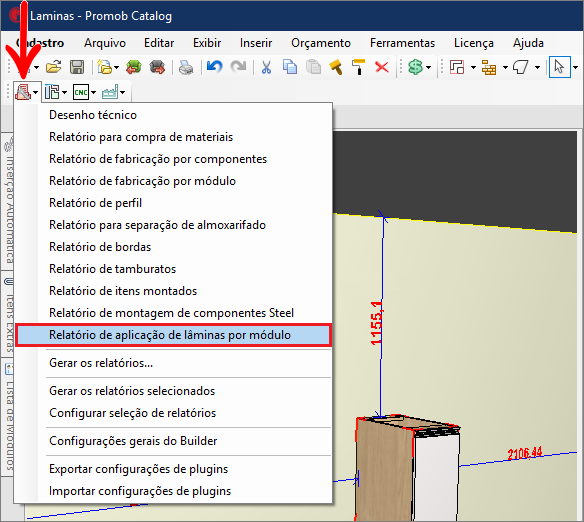

1. Acesse o menu Documentações - Relatório de aplicação de lâminas por módulo
Dados
Os dados exibidos neste relatório são ordenados por peça, na seguinte ordem:
- Informações da peça (código, descrição e medida)
- Informações das lâminas aplicadas (código, descrição e medida).

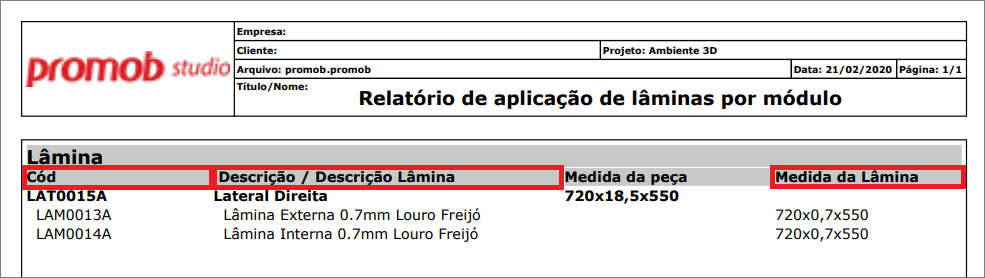

Cada peça poderá conter até 2 lâminas, uma interna e uma externa. A exibição da informação do relatório será montada da seguinte forma:
- Código da Lâmina: informação do código do desenho da lâmina aplicada;
- Descrição: informação do cadastro do modelo de Lâmina;
- Medida da Lâmina: informação da medida da lâmina de acordo com a inserção no ambiente.
Aplicação de Lâminas

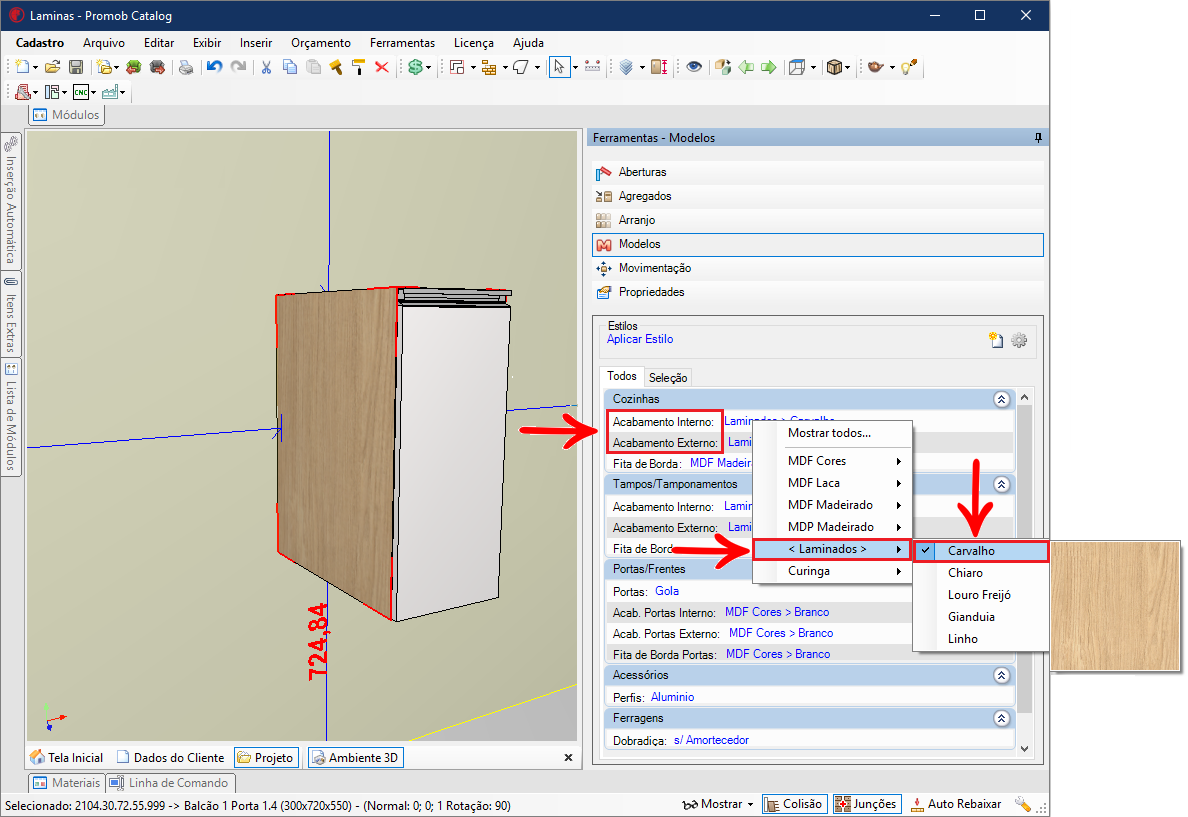

Para aplicar um modelo de Lâmina a um item:
1. Acesse Ferramentas - Modelos
2. Selecione a opção Acabamento Interno ou Acabamento Externo e localize um modelo de lâmina
3. Aplique o modelo selecionado.

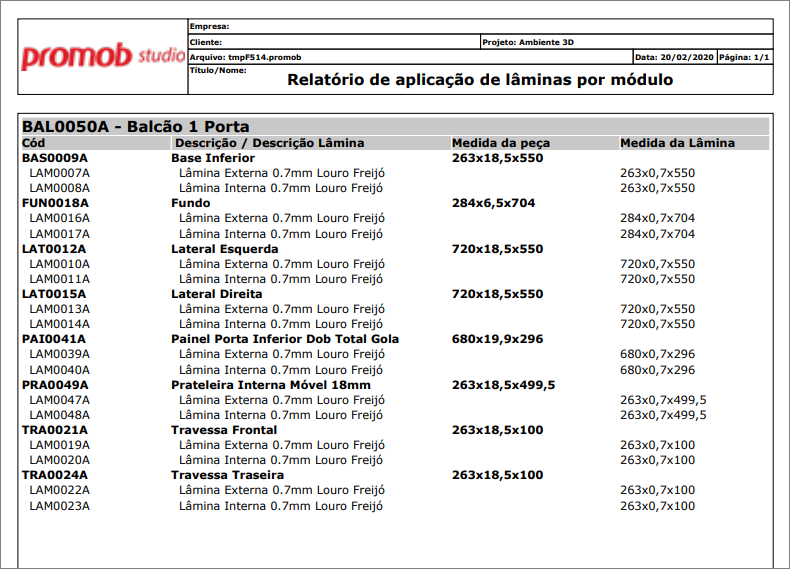

O relatório de Lâminas por módulo será exibido da seguinte forma:
