Disponível a partir da versão:
- Plugin Builder: 1.60.14.16
Um padrão de fita de borda permite cadastrar previamente valores específicos de fita de borda. Este padrão pode ser posteriormente vinculado à uma ou mais bordas nas peças, criando um vínculo. Assim, facilitando o gerenciamento das informações de borda caso alguma edição precise ser feita.
Conteúdo
Neste artigo serão abordados os seguintes conteúdos:
- Criar um padrão de operação de fita de borda;
- Criar novo padrão de fita de Borda pela borda na aba Builder;
- Editar um padrão de fita de borda;
- Excluir um padrão de fita de borda;
- Vincular uma borda a um padrão de fita de borda;
- Desvincular a borda de um padrão de fita de borda;

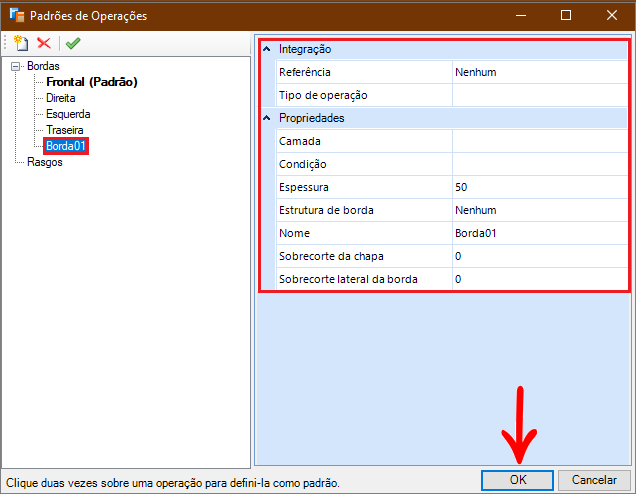

Criar um padrão de fita de borda
É possível criar um padrão de operação de fita de borda de duas maneiras, através da janela de edição de padrões de operação ou a partir de um cadastro de fita de borda na aba Builder, podendo ser um novo cadastro ou uma borda já existente.

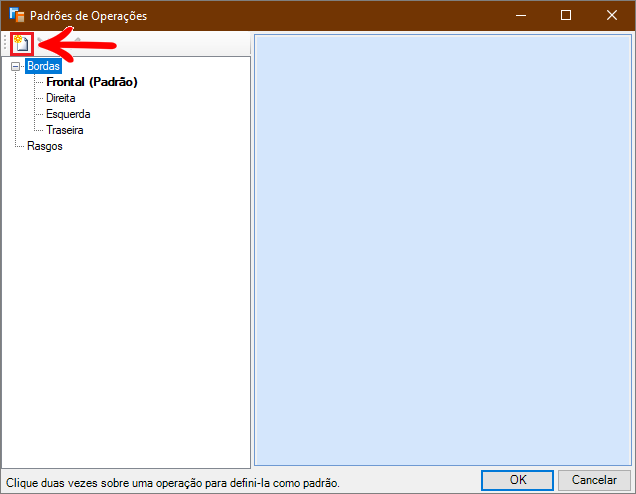

1. Clique sobre o ícone de Padrão de Operação;

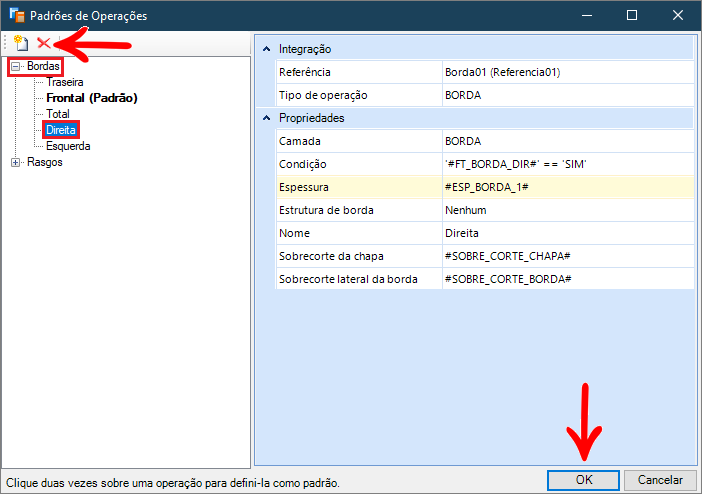

2. Na janela, selecione o nodo Bordas e clique em Adicionar para criar um novo padrão de operações;
3. Realize as edições desejadas;
4. Clique em OK para salvar o novo padrão de operação de fita de borda.

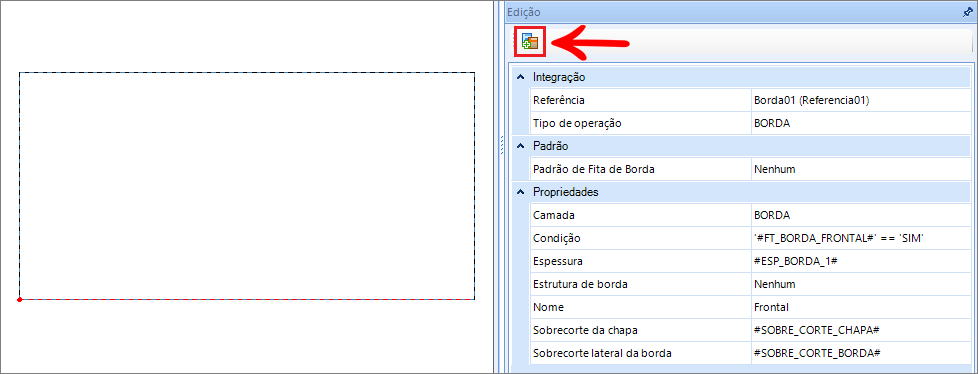

Criar novo padrão de fita de borda pela borda na aba Builder

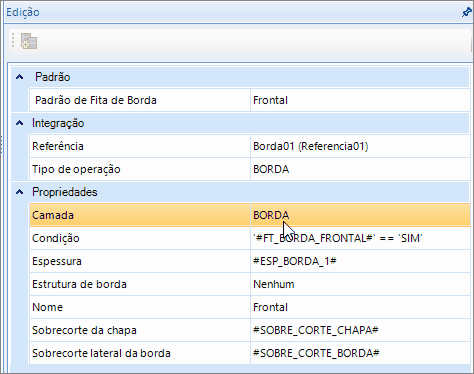

1. Configurar a fita de borda na edição de borda na aba Builder;
2. Clicar no botão Criar Padrão de Operação;

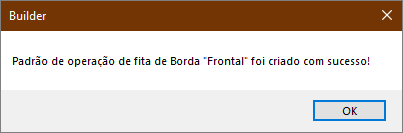

3. Uma mensagem de confirmação será exibida após a criação do novo padrão de operação de fita de borda;
IMPORTANTE:
- Não será possível criar um padrão de operação de fita de borda com o mesmo nome de um padrão existente;

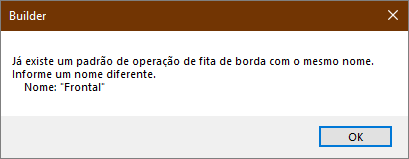

- A seguinte mensagem será mostrada:

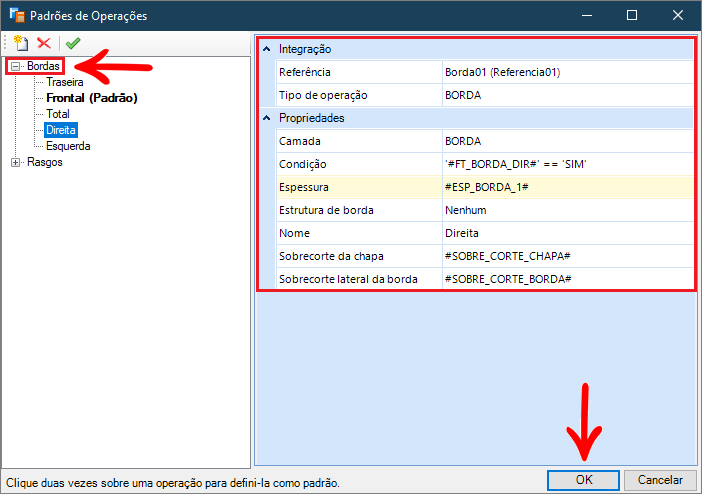

Editar um padrão de fita de borda
1. Acesse a janela de Padrão de Operações através do ícone Padrão de Operações na aba Builder do Catalog;
2. Selecione o nodo Bordas e em seguida selecione a borda desejada;
3. Realize as alterações desejadas;
4. Clique em OK para salvar;
OBSERVAÇÕES:
- Ao alterar um padrão de Fita de Borda, todas as bordas que estão vinculadas à este padrão também serão alteradas.
Excluir um padrão de fita de borda
1. Acesse a janela de Padrão de Operações através do ícone Padrão de Operações na aba Builder do Catalog;
2. Selecione o nodo Bordas e em seguida selecione a borda desejada;
3. Clique no ícone Excluir;
4. Clique em Ok na mensagem para excluir o Padrão de fita de borda.
OBSERVAÇÕES:

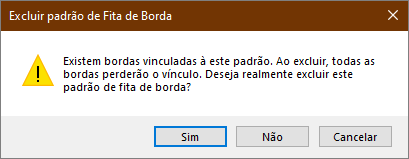

- Caso o padrão de borda selecionado esteja vinculado a alguma borda, será exibida uma mensagem de confirmação de exclusão do padrão.
- Se o padrão for excluído, todas as bordas que possuem o vínculo com este padrão perderão o vínculo.

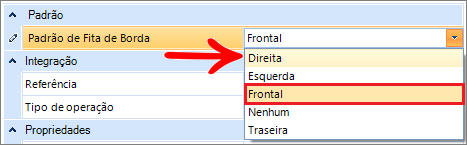

Vincular uma borda a um padrão de fita de borda
1. Selecione uma borda na aba Builder;
2. Na janela de edição da fita de borda, localize o campo Padrão de Fita de Borda;
3. Selecione o padrão de fita de borda desejado;
4. Clique Enter ou Tab ou em outro local da tela para que a alteração seja aplicada;
IMPORTANTE:
- Após vincular a borda a um padrão de operações, não será mais possível realizar edições nessa borda, todos os campos ficarão bloqueados para edição.

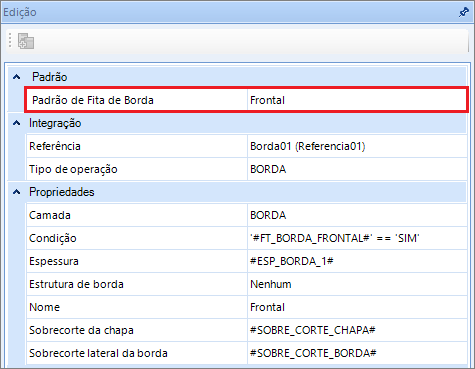

Desvincular uma borda do padrão de fita de borda
Caso deseje editar alguma informação da fita de borda e esta estiver vinculada à um padrão de fita de borda, será necessário desvincular do padrão para poder realizar a edição. Ou ainda, alterar de um padrão de operação para outro. Para isso:
1. Selecione a borda na aba Builder;
2. Localize o primeiro campo, Padrão de Fita de Borda;
3. Para alterar o padrão de operação desta borda, selecione outro padrão de fita de borda, na caixa de seleção;

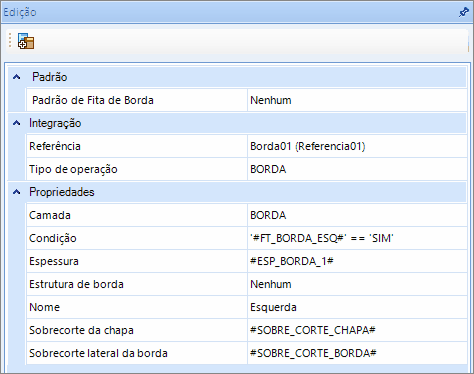

4. Para remover o padrão de operação desta borda, selecione o valor Nenhum, na caixa de seleção.
