Disponível a partir das versões:
- Plugin Builder Catalog - 1.12.8.17 ou superior
- Plugin Builder – 1.12.12.24 ou superior
- Plugin Cut Pro – 1.12.7.15 ou superior

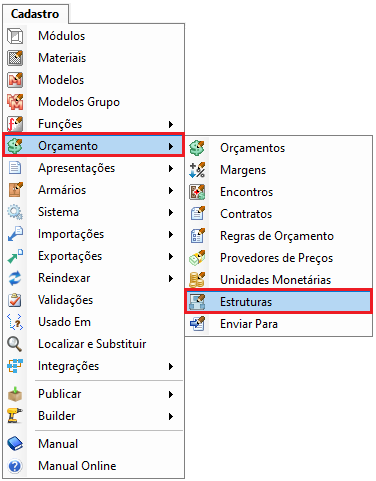

Na aba de estruturas do Catalog em Cadastro - Orçamento - Estruturas, é exibido a aba Builder.

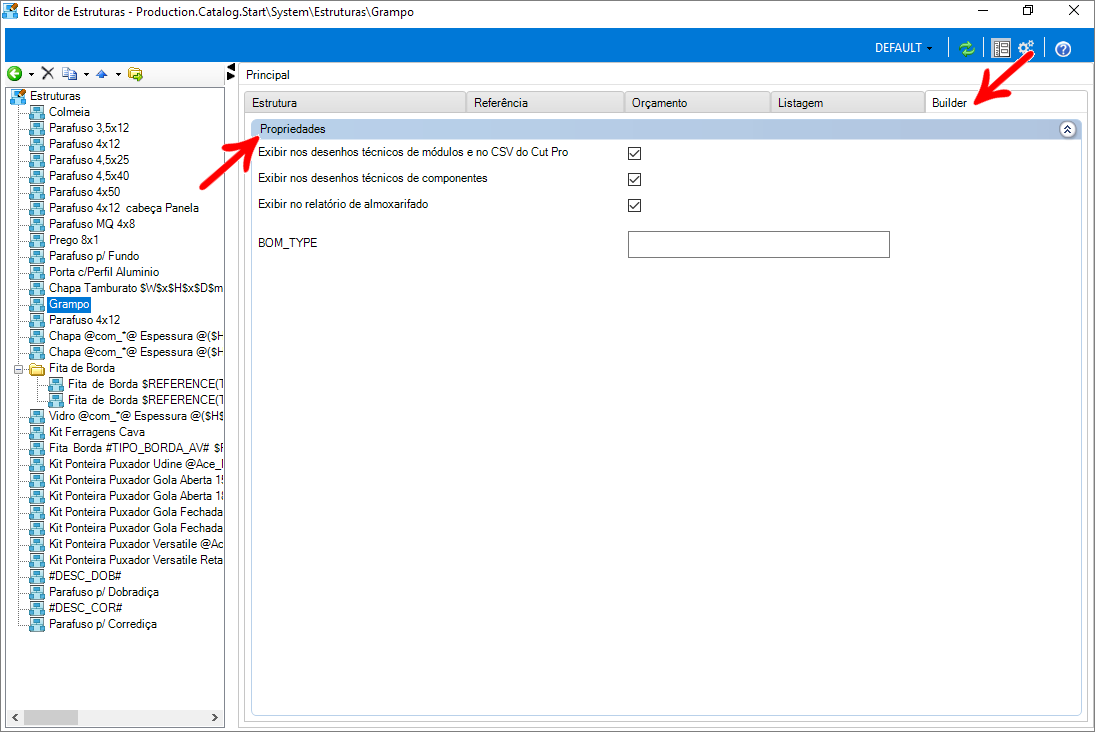

Na aba Builder, há três opções de exibição:

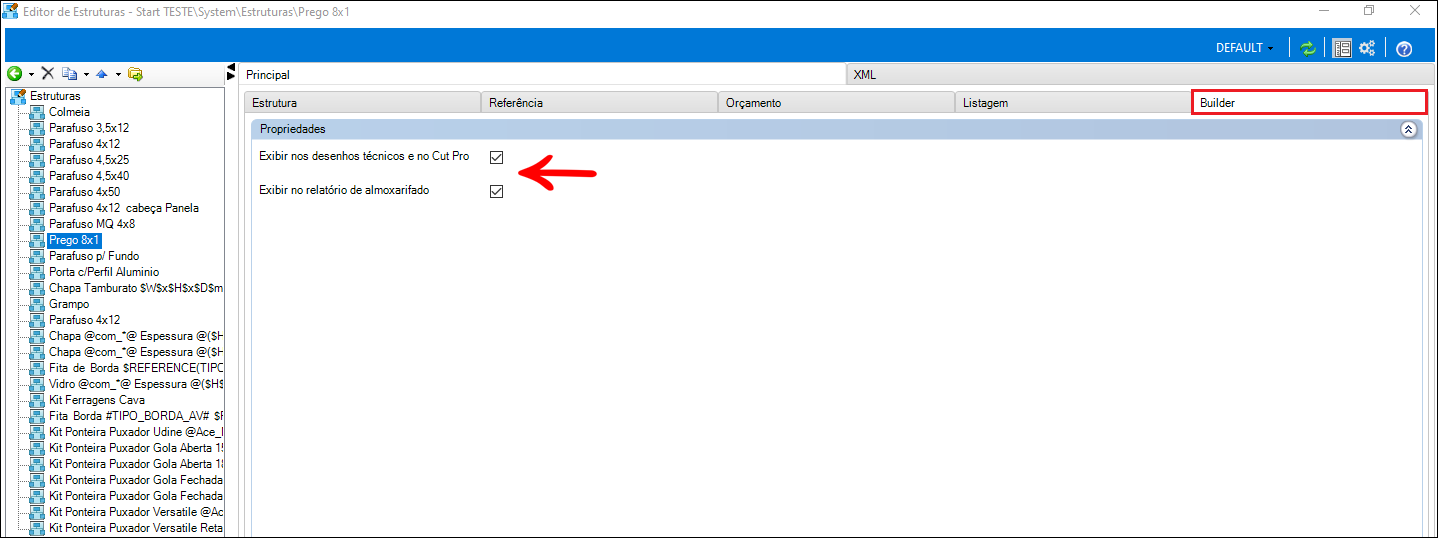

1. Exibir nos desenhos técnicos de módulos e no CSV do Cut Pro
Quando esta opção estiver marcada, a respectiva estrutura será exibida no desenho técnico do módulo, na lista de ferragens e também no arquivo de exportação do Plugin Cut Pro.
2. Exibir nos desenhos técnicos de componentes

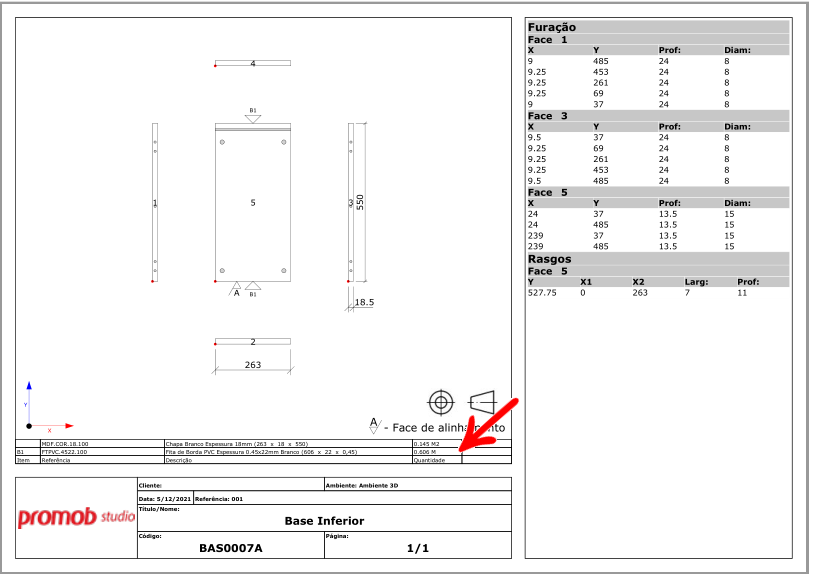

Os itens de estrutura que possuam a opção Exibir nos desenhos técnicos de componente marcada irão incluir os respectivos itens no desenho técnico das peças avulsas.
IMPORTANTE: por padrão, essa opção vem marcada.
Os itens são ou não exibidos na lista de estruturas do item:
3. Exibir no relatório de almoxarifado
Quando esta opção estiver marcada, a respectiva estrutura será considerada para o relatório de separação de almoxarifado, independente se o item for comprado ou não.
IMPORTANTE:
- As alterações são salvas automaticamente ao marcar e desmarcar qualquer uma das opções, não sendo necessário atualizar informações como no Catalog.
- Essas informações são salvas no Catalog Builder no diretório %pasta local do sistema% \CatalogBuilder\StructureExtension\Entities.
Exemplos:
Desenho Técnico do Módulo

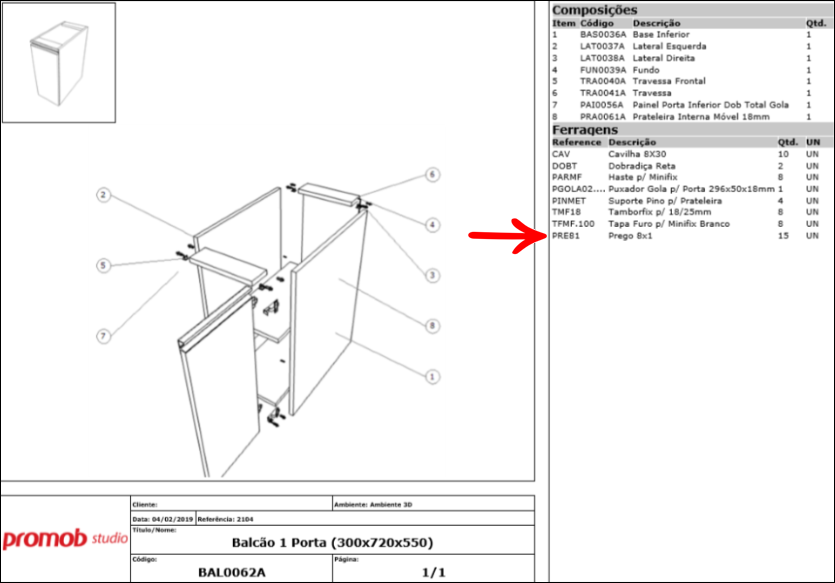

1. Ao marcar a opção Exibir nos desenhos técnicos do módulo e no CSV do Cut Pro para a estrutura Prego 8x1 e aplicá-la ao fundo, o resultado será:
Caso a respectiva opção não seja marcada ou a estrutura não esteja aplicada, ela não será exibida no desenho.
Exportação com o Cut Pro

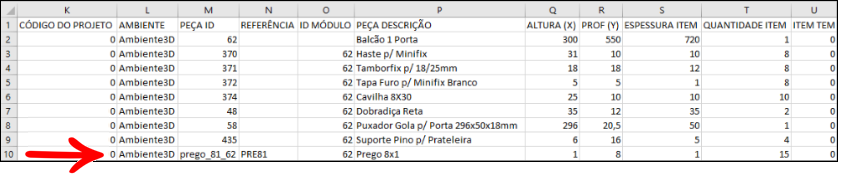

1. Ao marcar a opção Exibir nos desenhos técnicos de módulo e no CSV do Cut Pro para a estrutura Prego 8x1 e aplicá-la ao fundo, o resultado de exportação será:

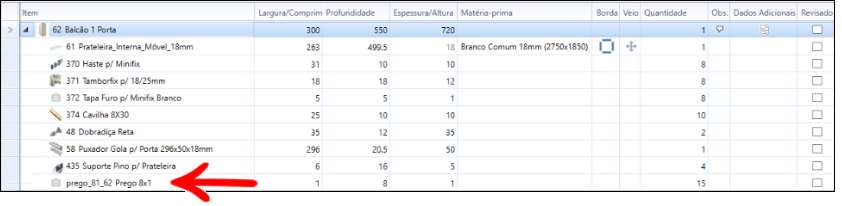

No Cut Pro, será exibido da seguinte forma:
Caso a respectiva opção não seja marcada para o Prego 8x1, ele não será exportado no arquivo .CSV e não será exibido no Cut Pro.
Relatório de Almoxarifado

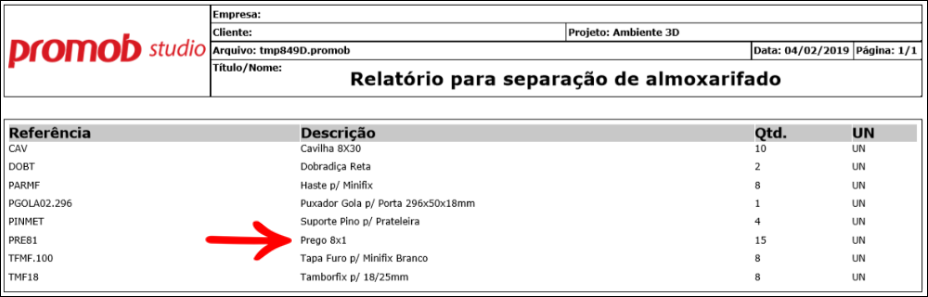

1. Ao marcar a opção, Exibir no relatório de almoxarifado para a estrutura Prego 8x1 e aplicá-la ao fundo, o resultado será exibido da seguinte maneira:
Caso a respectiva opção não seja marcada ou a estrutura não esteja aplicada, ela não será exibida no relatório.
