As Áreas de trabalho consistem na divisão da mesa de uma máquina em áreas específicas. Facilitando o trabalho do operador de máquinas, diminuindo o campo de trabalho, posicionamento dos batentes de trabalho e organização das peças.
OSERVAÇÃO: O acesso para edição dos campos desta configuração é restrito, onde é solicitado uma senha para acesso. Se necessário mudar as informações dos campos, contate o Suporte da Promob.
Neste artigo é abordado os seguintes tópicos:
- Campos de Trabalho
- Códigos T
- Áreas de trabalho sem pêndulo
- Áreas de trabalho com pêndulo
- Geração de Arquivos
Campos de Trabalho

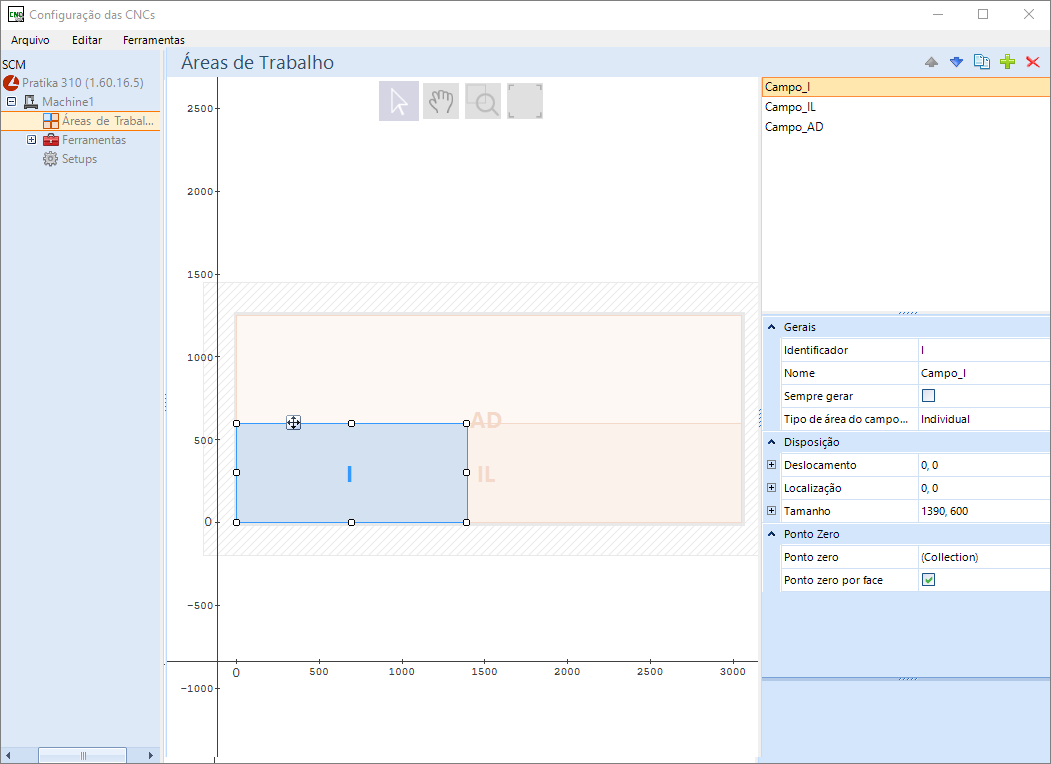

As dimensões dos campos de trabalho (área de trabalho) podem variar em cada modelo de máquina, assim como o nome dos campos. Abaixo segue um exemplo de campos padrões da máquina Prátika 310:
- A - Posterior esquerdo
- D - Posterior direito
- I - Central esquerdo
- L - Central direito
- Binados - AD e IL
- 00 - Por padrão é posterior e tratado como um campo individual
Códigos T
Os códigos T são códigos contidos na configuração de algumas máquinas da fabricante SCM.
Esses códigos comandam o acionamento dos batentes, para posicionar a peça. Existem batentes na área individual e na área binada, onde o tipo de cada área, pode ser configurado através do Plugin da máquina.
Confira os códigos:
- Código T para campo com área binada = 16842752
- Código T para campo com área binada c/ ajuda de carga = 16842753
- Código T para campo com área individual = 65536
- Código T para campo com área individual c/ ajuda de carga = 65537
A ajuda de carga é uma espécie de réguas com acionamento pneumático (iguais aos batentes), onde a peça desliza mais facilmente sobre a mesa da máquina. O acionamento das mesmas também é feito pelo programa.

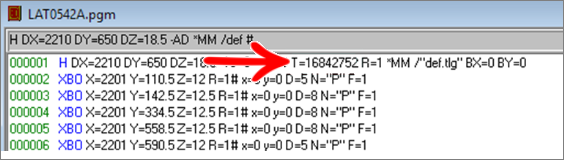

Esse comando vai para o programa com a variável T, quando a peça é maior que a área individual, ele usa o código da área binada (se assim foi configurado), se for menor, usa o da área individual, exemplo abaixo:
Áreas de trabalho sem pêndulo

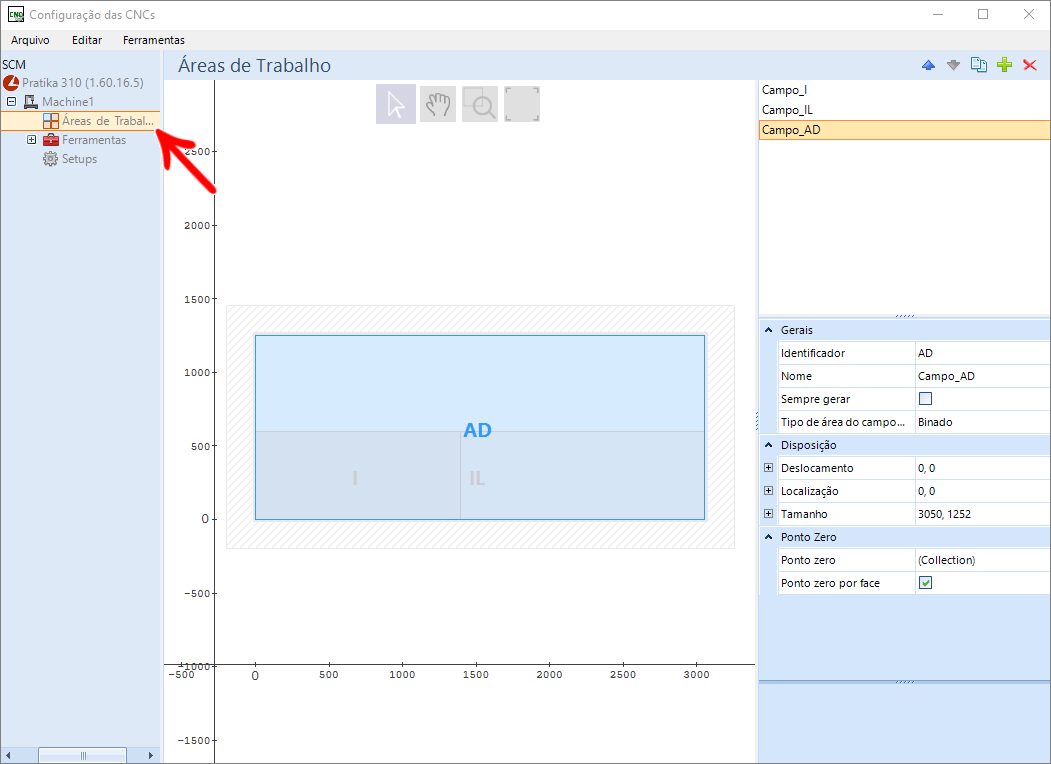

O trabalho sem pêndulo consiste em trabalhar com apenas uma peça por vez na máquina, neste caso é configurado as áreas de trabalho conforme o exemplo abaixo, nos campos da máquina Pratika 310, onde cada área recebe um determinado tamanho de peça.

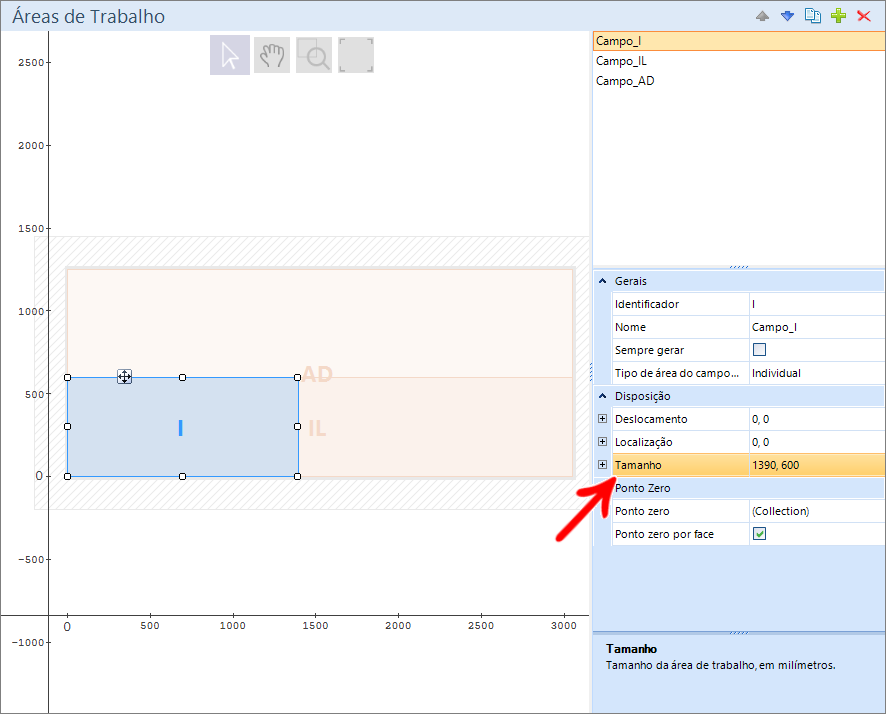

Campo I
Neste caso a área de trabalho irá receber peças com a medida de 1390 mm de largura por 600 mm de profundidade.

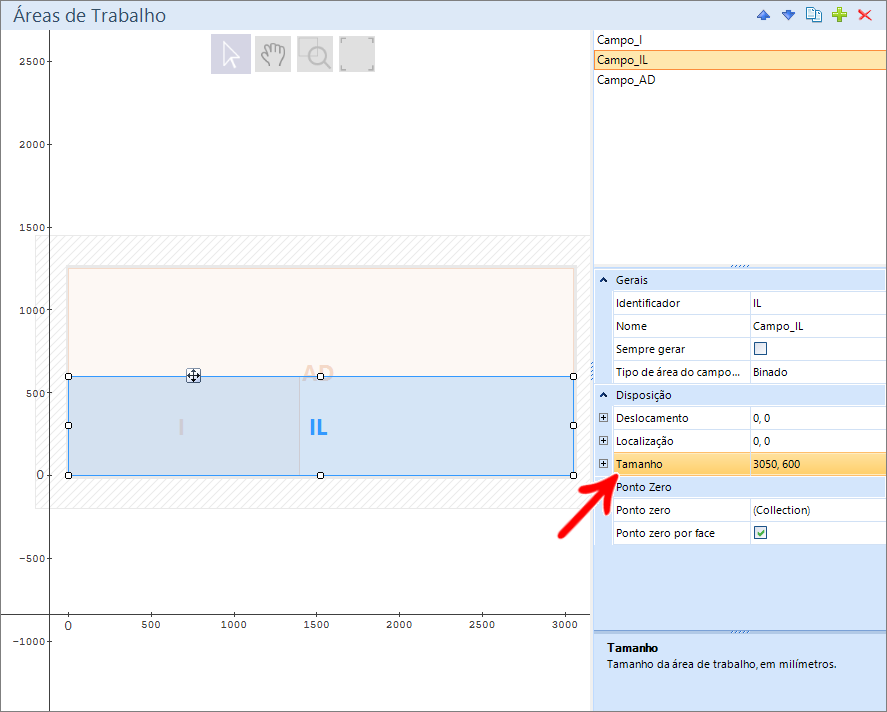

Campo IL
Nesta área de trabalho será enviado as peças com as medidas de 3050 mm de largura, por 600 mm de comprimento.

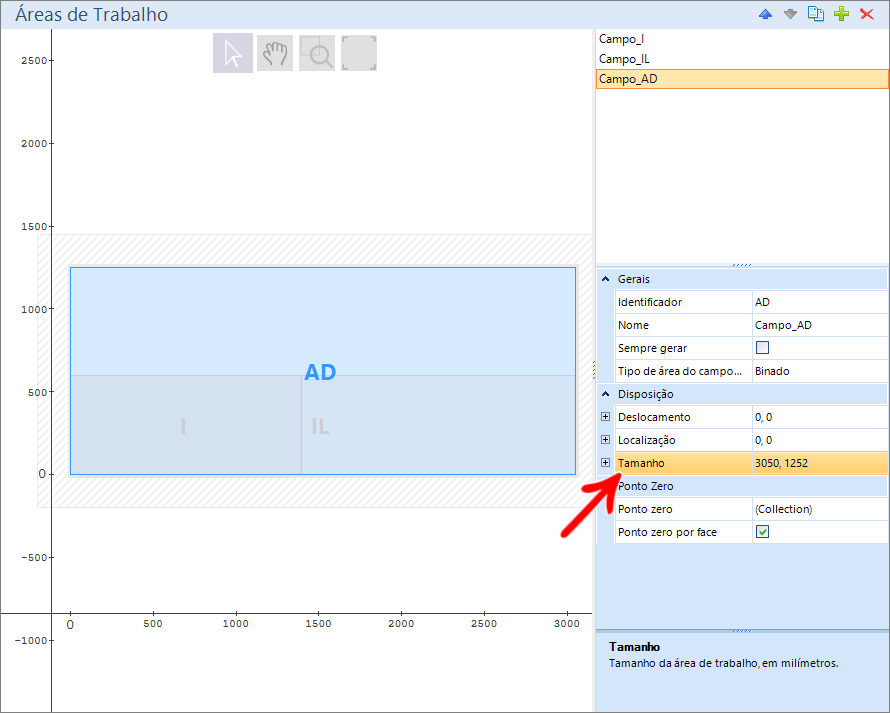

Campo AD
Esta área de trabalho consiste no tamanho total da mesa da máquina, onde serão enviadas as peças com um tamanho máximo de 3050 mm de largura por 1252 mm de profundidade.
Áreas de trabalho com pêndulo
Ao trabalhar com áreas de trabalho em pêndulo, o usuário consegue utilizar duas áreas da máquina simultaneamente, ou seja, enquanto a máquina realiza as operações em uma peça o operador consegue posicionar a peça na área de trabalho indicada. Abaixo segue um exemplo de campos da máquina Tech Z1.
Campo 00
Neste caso temos a área de trabalho 00 onde o pode ser posicionado peças com um tamanho máximo de 1390 mm de largura por 1050 de comprimento.

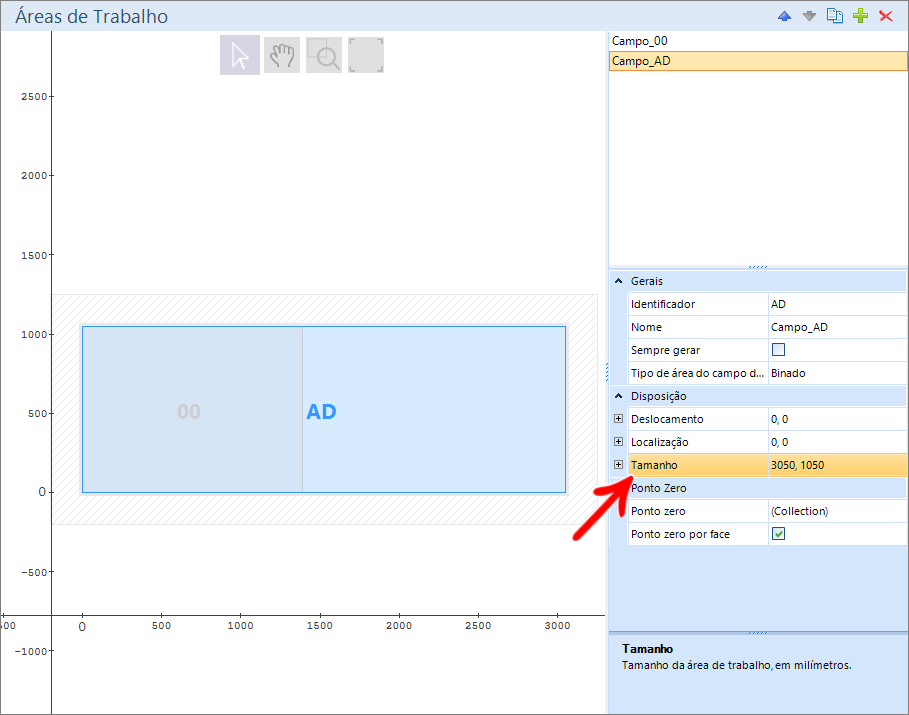

Campo AD
Nesta área a peça poderá ter um tamanho equivalente ao tamanho da máquina, ou seja, 3050 mm de largura por 1050 mm de profundidade.

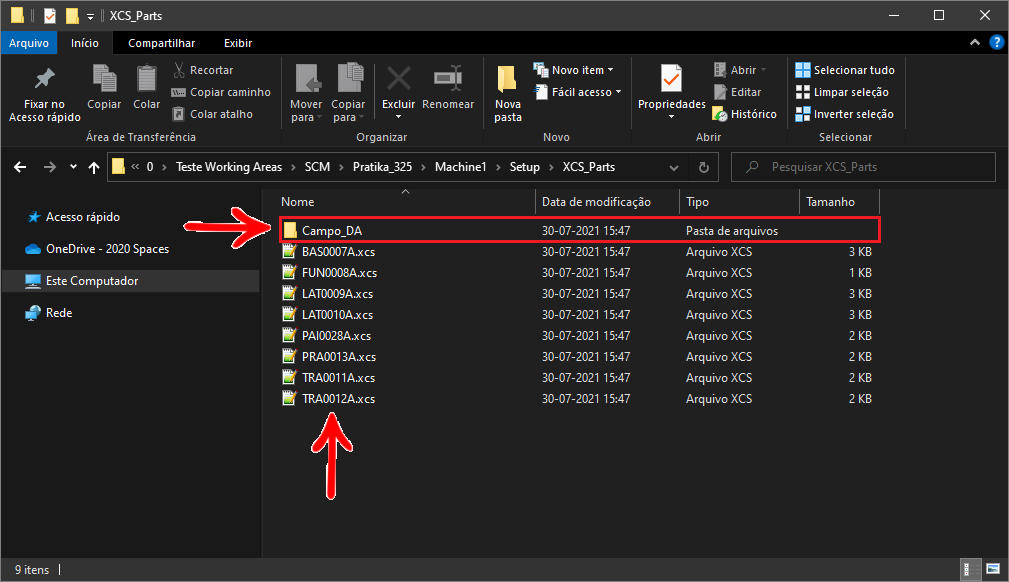

Geração de Arquivos

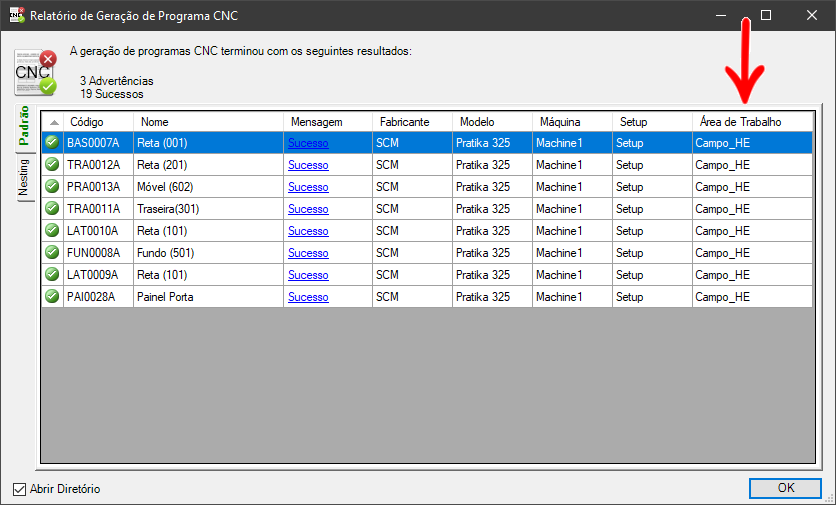

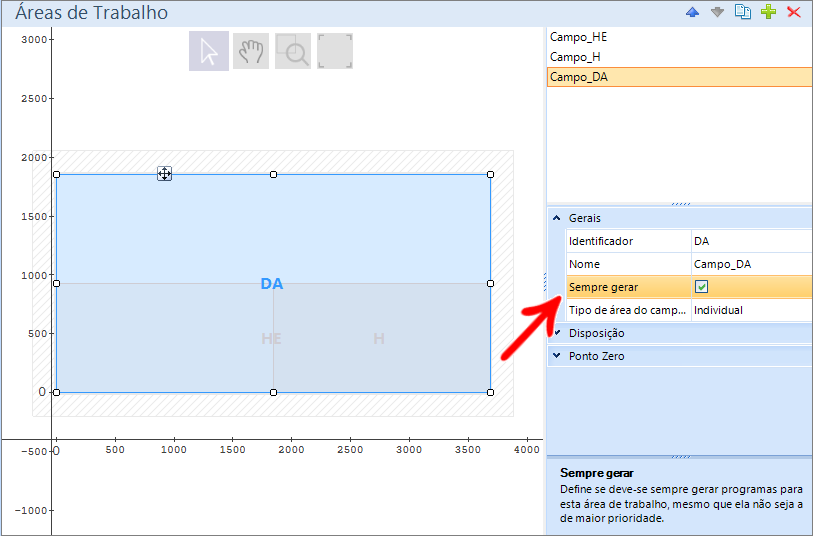

Os programas sempre são gerados para a Área de Trabalho principal. Nas Configurações da Área de Trabalho, é possível adicionar novas Áreas de Trabalho através da opção Adicionar
Área de Trabalho Principal
