Essa função está disponível somente até a versão 1.60.24.1 do Plugin Builder.
O Promob Builder não gera a etiqueta para as máquinas Nesting, o que são enviadas são informações e uma imagem da peça com uma legenda de fitas de borda, para que através do software de cada centro Nesting sejam configuradas e impressas as etiquetas conforme critério de cada fabricante, ficando a cargo do usuário e fabricante da máquina negociações sobre como será impressa a etiqueta em cada máquina.
Para a configuração das informações e imagens para envio da etiqueta do Promob Builder para a máquina é necessário seguir os seguintes passos:
Geração das Imagens

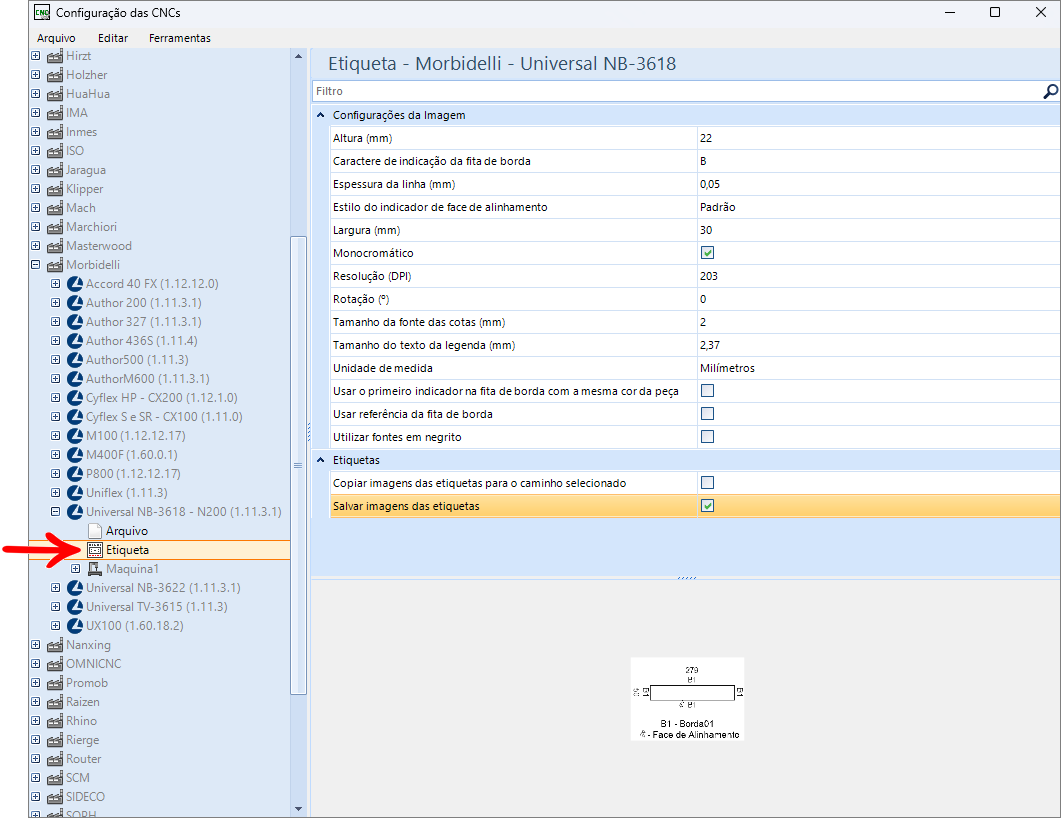

Dentro da configuração de máquinas CNC, no setup da máquina desejada entre na opção Etiqueta.
Ao habilitar o check box para salvar imagens das etiquetas é automaticamente habilitado o campo de copiar imagem das etiquetas para o caminho selecionado. Esse campo ao estar desmarcado, enviará no caminho da etiqueta informado ao software, o mesmo caminho indicado no momento da geração dos arquivos, sendo assim o caminho que a máquina utiliza deve ser o mesmo do enviado.
É possível também, ser informado no caminho das imagens das etiquetas no arquivo Nesting o caminho onde será salvo as imagens da etiqueta na máquina, assim ao gerar as imagens, independente do caminho que a imagem for gerada, no arquivo gerado durante a integração, será enviado o nome do diretório onde deve ser buscado as imagens.
Exemplo

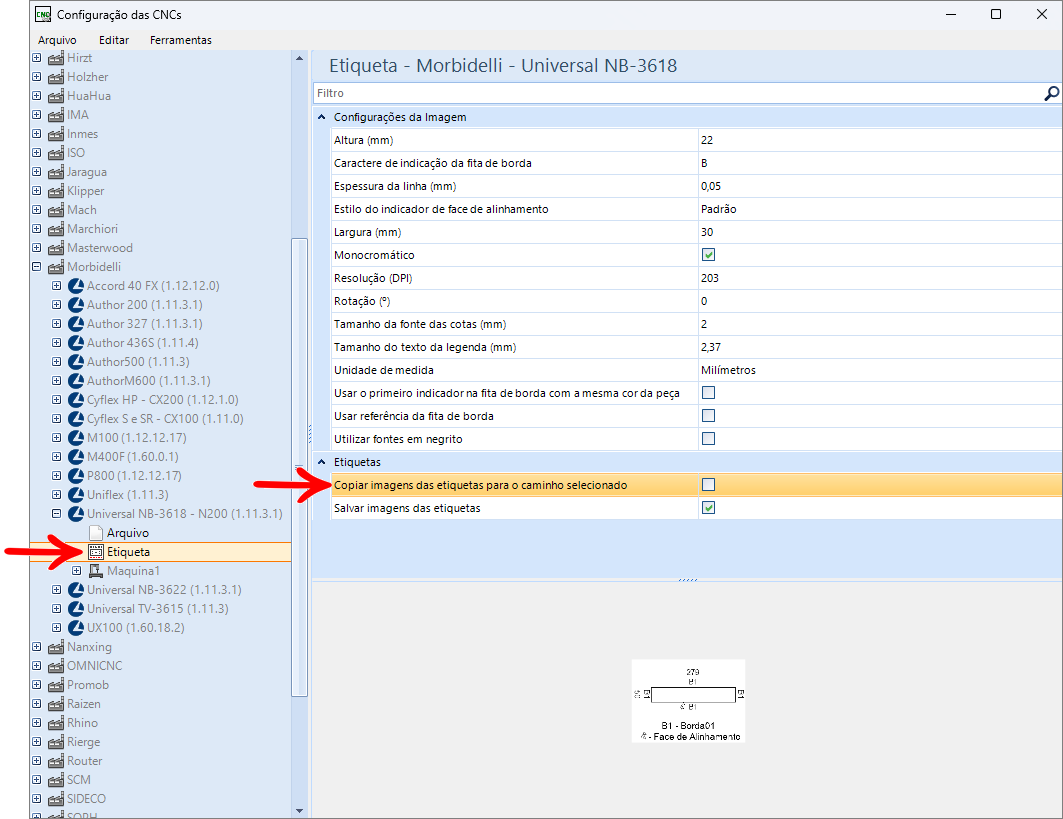

Copiar imagens das etiquetas para o caminho selecionado: opção de copiar imagem das etiquetas para o caminho selecionado.
Diretório selecionado
C:\Users\Desktop\Nesting

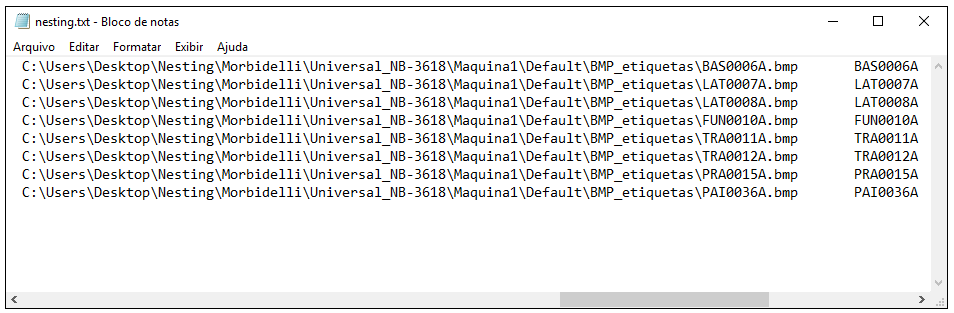

Arquivo gerado

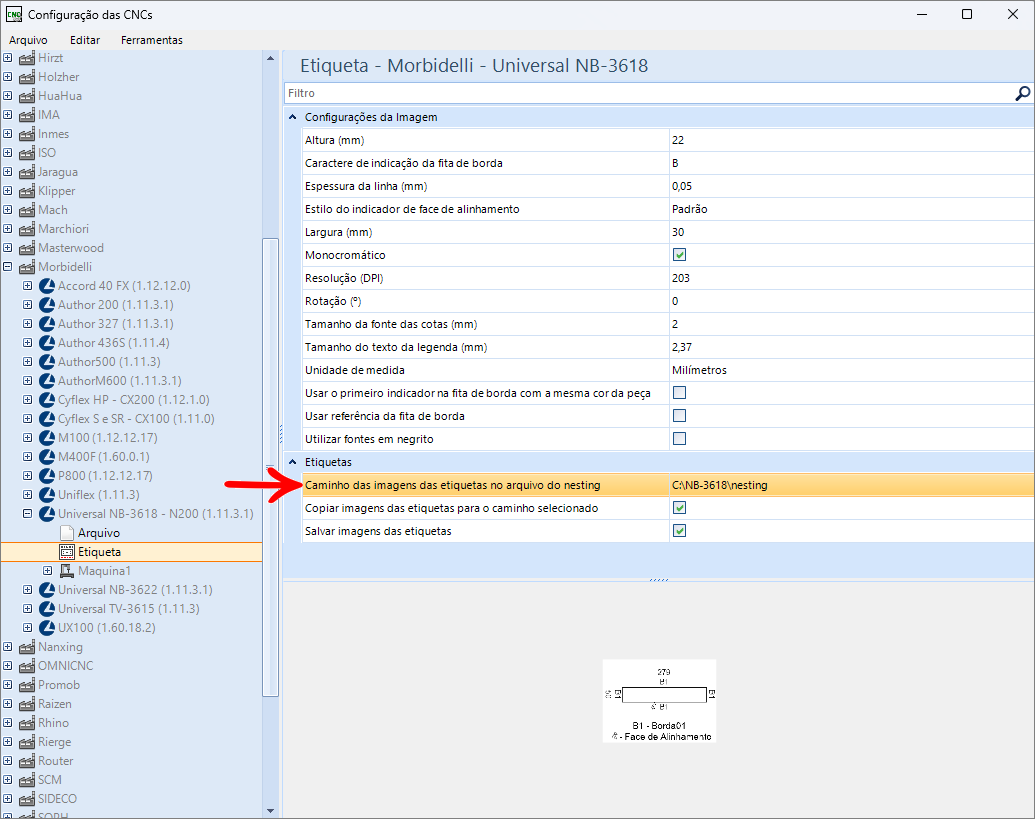

Caminho das imagens das etiquetas no arquivo do nesting: opção de copiar imagem das etiquetas para o caminho selecionado. Caminho da imagem informado – C:\NB-3618\nesting.
Diretório selecionado
C:\Users\Desktop\Nesting

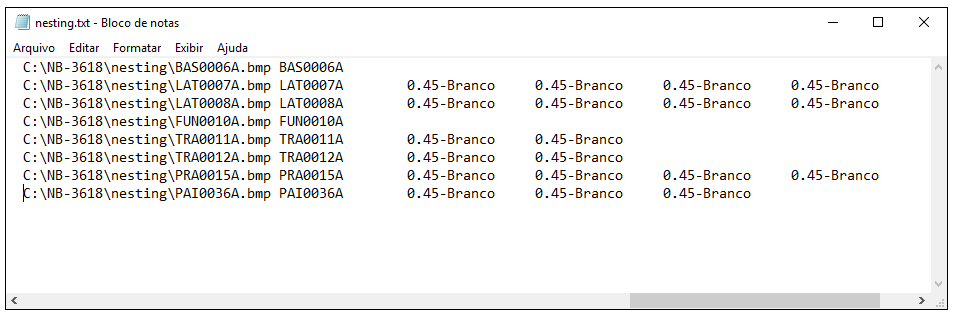

Arquivo Gerado

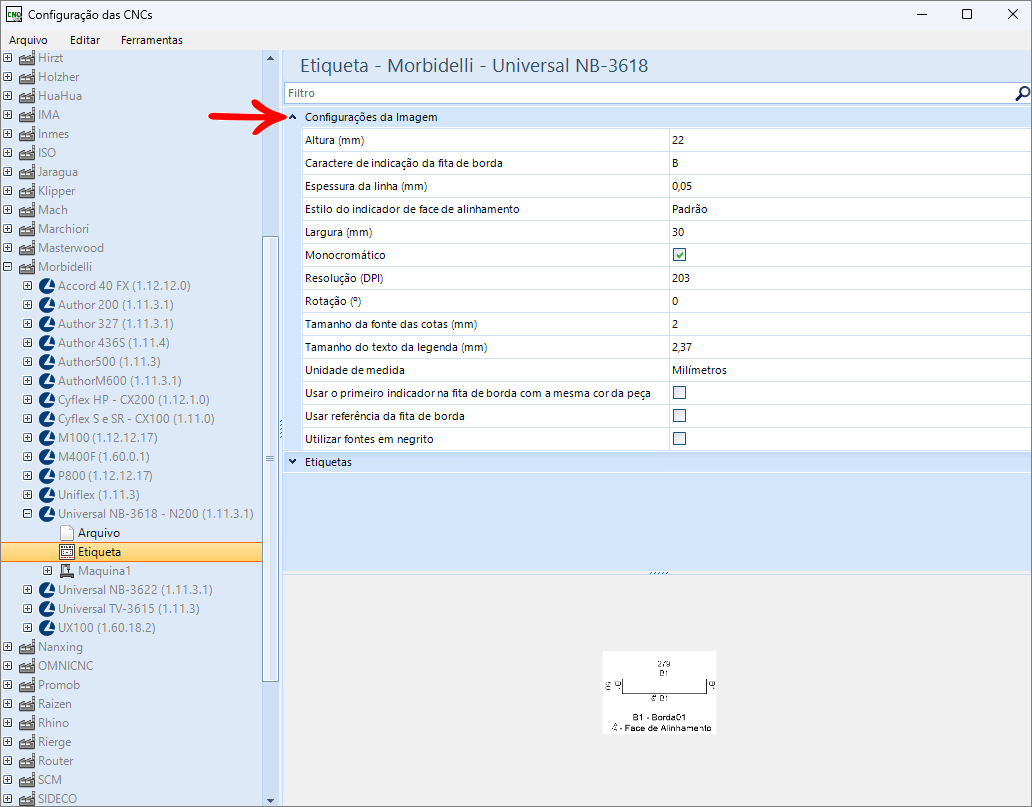

Configurações da Imagem
As configurações da imagem da peça que é enviada do Promob para a máquina são configuradas com as seguintes opções:
Altura (mm): determina a altura da imagem.
Caractere de indicação da fita de borda: caractere exibido na legenda da etiqueta informando onde esta a borda da peça.
Espessura da linha (mm): determina a espessura da linha da imagem.
Estilo do indicador de face de alinhamento: determina o estilo do indicador da face e alinhamento:
- Padrão: indicador da face de alinhamento padrão exibido na peça e na legenda da etiqueta.
- Simplificado: indicador da face de alinhamento simplificado na peça.
Largura (mm): determina a largura da imagem.
Monocromático: se habilitado a imagem será enviado no modo preto e branco.
Resolução (DPI): medida utilizada pelos fabricantes de impressora para determinar a resolução da imagem impressa. O valor deverá estar entre 96 e 203.
Rotação (°): define a rotação da imagem em graus.
Tamanho da fonte das cotas (mm): define o tamanho da fonte utilizada nas cotas da peça.
Tamanho do texto da legenda (mm): define o tamanho da fonte utilizada nas cotas da peça
Unidade de medida: unidade de medida determinada para representar dimensões em Pixels, Pontos ou Milímetros.
Usar o primeiro indicador na fita de borda com a mesma cor da peça: utiliza sempre o primeiro indicador de borda (B1) para a borda com a mesma cor da peça.
Usar referência da fita de borda: utiliza a referência da fita de borda na imagem gerada.
IMPORTANTE: essa operação é restrita, somente o suporte técnico pode fazer alterações. Para mais informações clique aqui.
Utilizar fontes em negrito: define se a escrita é gerada em negrito.
