Disponível a partir da versão:
- Plugin Builder - 1.12.12.37 ou superior.
- Plugins de máquinas compatíveis com versão descrita acima do Plugin Builder.
É possível selecionar ferramentas para usinagens de contorno por material cadastrado, verifique os procedimentos abaixo:
Ferramenta por condição

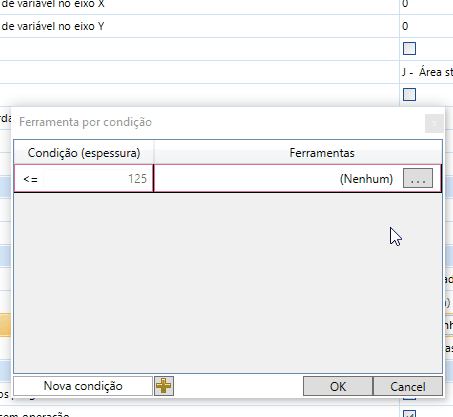

Ao selecionar uma ferramenta para contorno, é exibido a tela com descritivo de Condição (espessura) e Ferramentas. A condição se refere a espessura do material do qual será processada a usinagem de contorno, com a respectiva ferramenta selecionada.
Ao abrir a janela pela primeira vez, será exibido apenas uma condição padrão. Esta condição é originada da espessura máxima permitida pela máquina, podendo ter uma ferramenta selecionada, esta é originada da configuração do cliente, caso ele tenha uma ferramenta de contorno selecionada na versão anterior do Builder, no caso o Plugin Builder 1.12.12.36 ou anterior.
Adicionar condição e ferramenta
Para cadastrar novas condições basta digitar no campo Nova condição no canto inferior esquerdo e pressionar enter ou clicar no botão ao lado, e assim será adicionado uma nova condição, que será adicionado respeitando uma ordem, do maior para o menor.
IMPORTANTE: para que uma condição seja adicionada ela deve ser maior que zero, não ser uma condição já existente e ser inferior a primeira condição, está que é a espessura máxima permitida pela máquina.

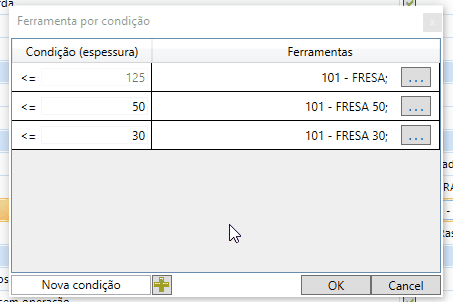

Após cadastrado uma nova condição, é possível selecionar ferramentas distintas por tipo de espessura de material.
IMPORTANTE: quando não é selecionada nenhuma ferramenta, a linha da condição é exibida com o contorno vermelho, indicando que não tem ferramenta selecionada. Se alguma condição estiver sem ferramenta selecionada não é permitido sair da janela, apenas se clicar em cancelar.

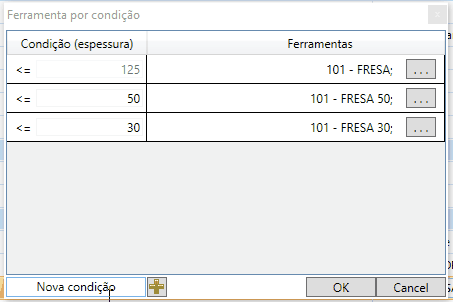

Nova condição
Editar Condição
Para editar uma condição realize os seguintes procedimentos:
1. Clique na célula e digite o novo valor desejado.
2. Após a edição, as condições são reoordenadas.
IMPORTANTE: O valor deve atender os mesmos pré requisitos que são necessários para cadastrar uma nova condição.
Remover condição
Para remover uma condição, posicione o mouse na célula da condição que deseja remover, será exibido o ícone com um x, ao pressionar esse botão a condição será removida.
Geração de programa
Ao gerar um programa com usinagem de contorno, será selecionada a ferramenta de acordo com a espessura do material da peça.
- Exemplo: Está cadastrado as condições: 125 (padrão), 50, 30 e 15. E uma peça com material de espessura 18.5mm.
Será selecionada sempre a ferramenta com a menor condição que se enquadre a espessura da peça, nesse caso o 30, pois a peça é menor que 125, 50 e 30, porém 30 é o menor dos casos.
